iPhone11防摔手机壳结构设计方案

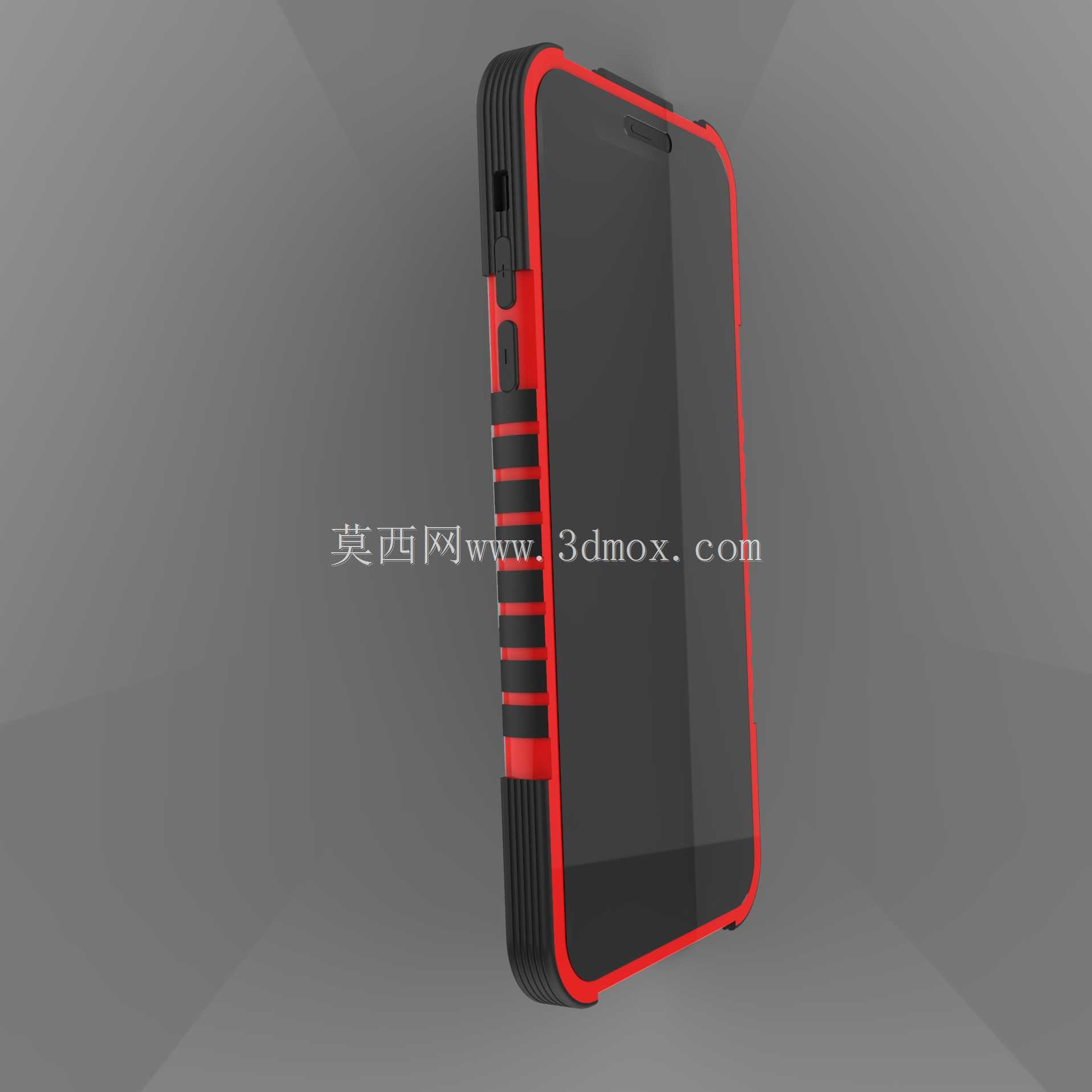

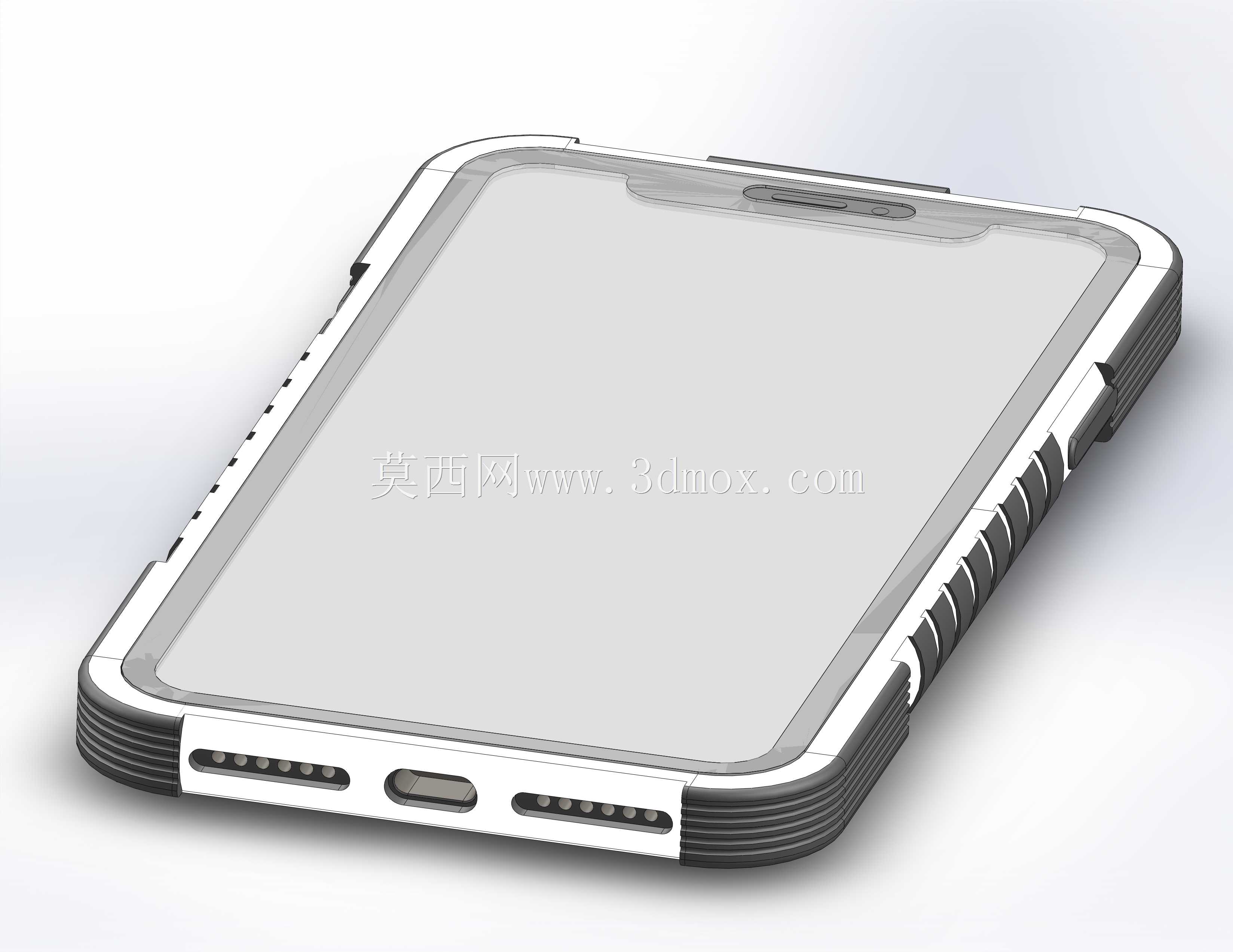

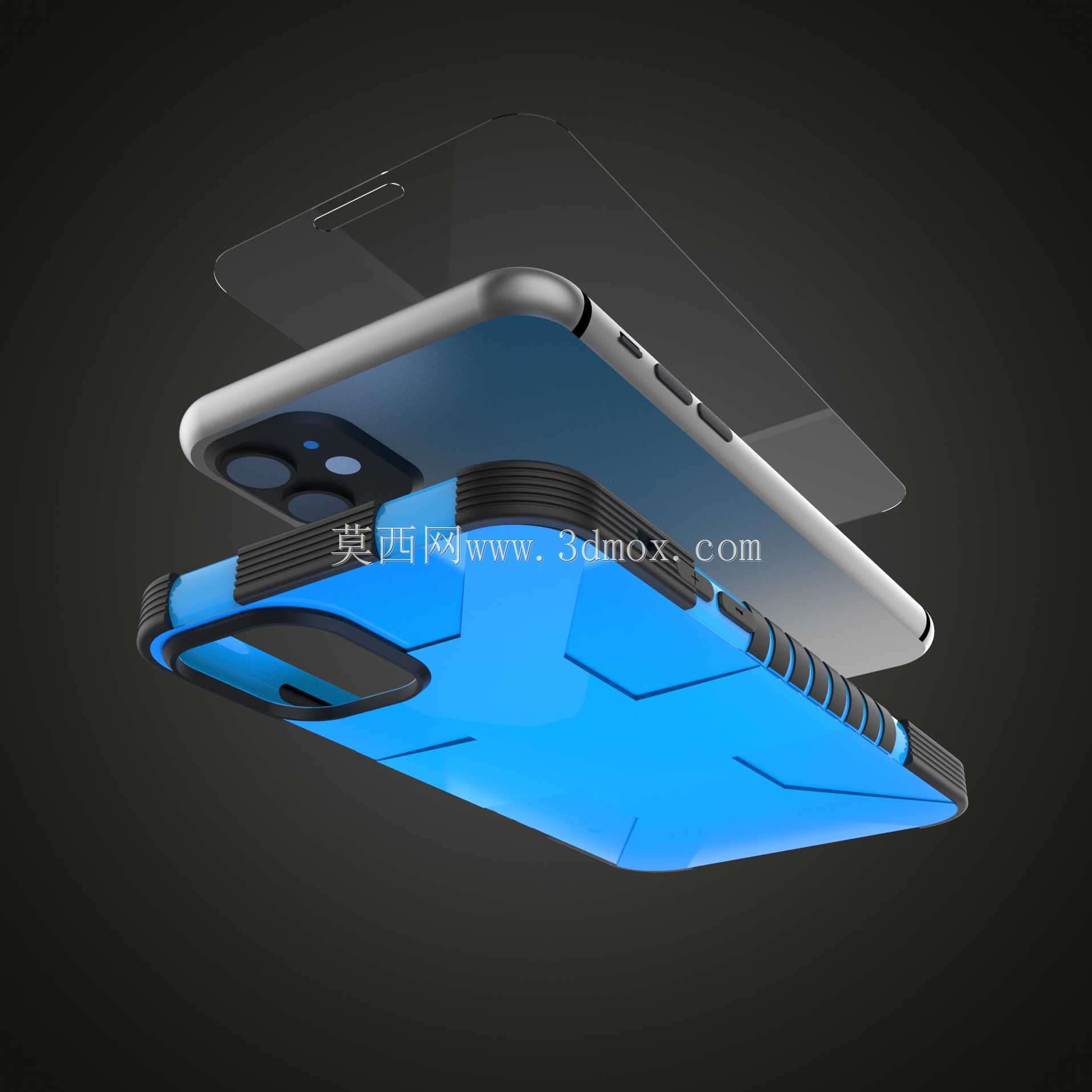

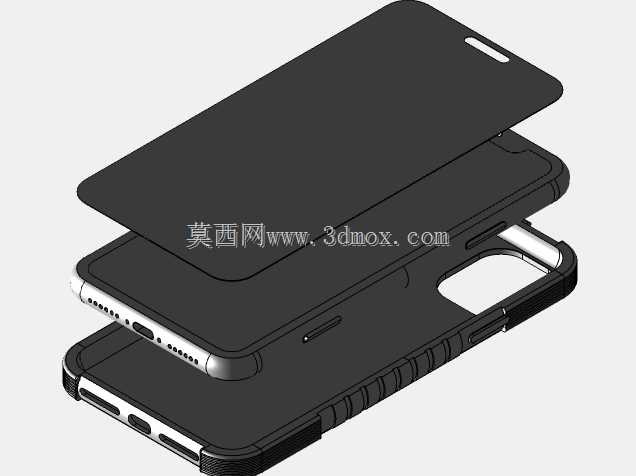

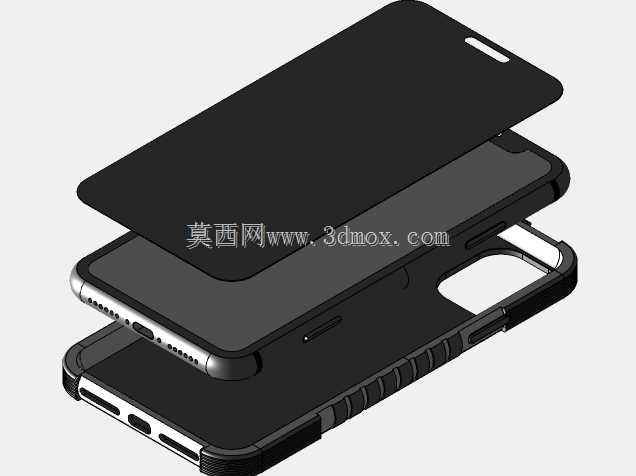

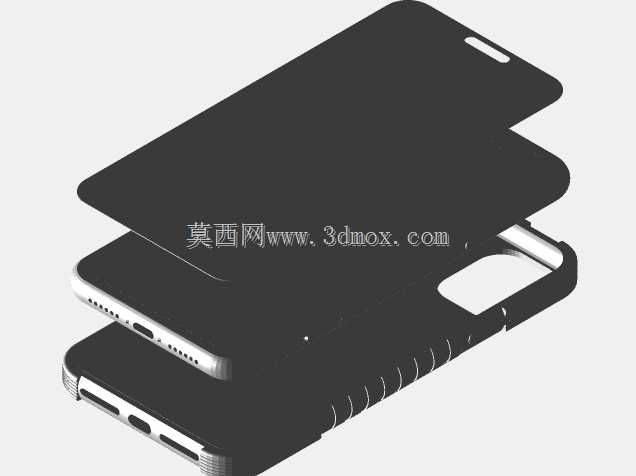

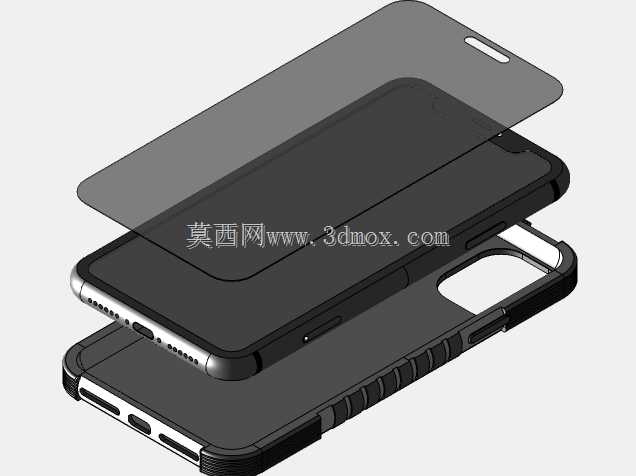

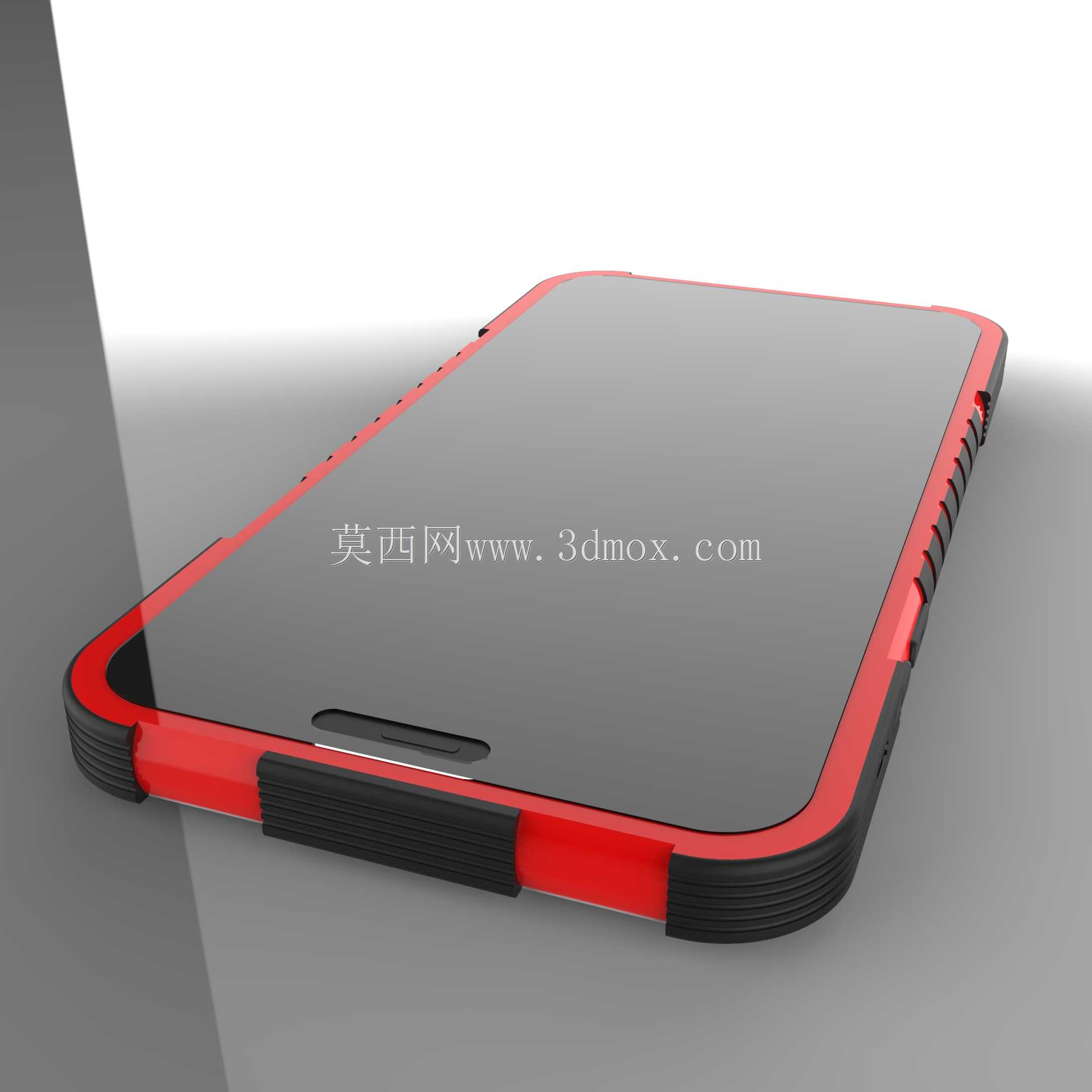

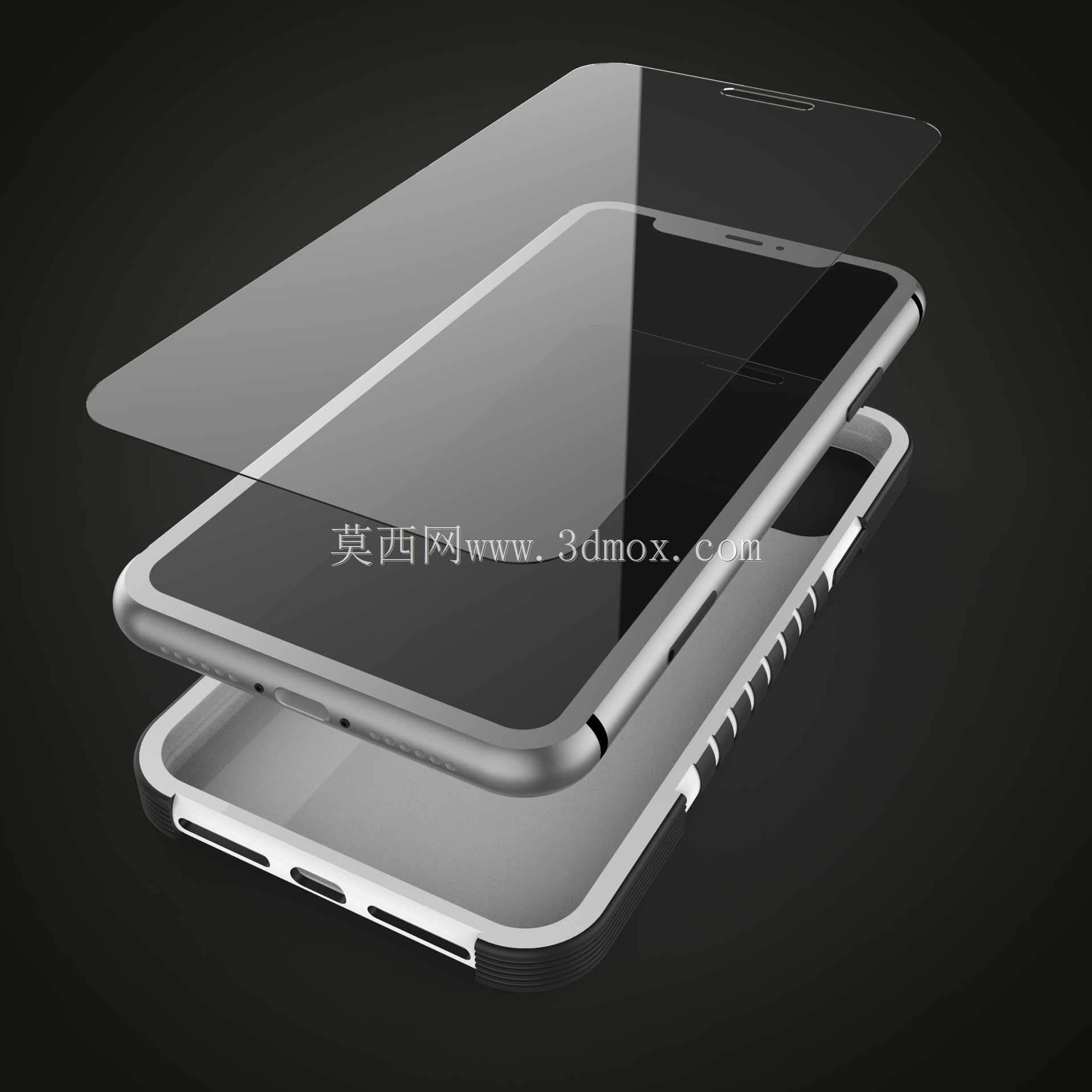

这款手机保护壳的结构设计围绕iPhone11真机的安装边界展开，建模阶段完全匹配真机外轮廓的所有曲面特征，壳体与手机中框的贴合间隙控制在0.15mm以内，既保证安装时的顺畅推入，又能避免日常使用中壳体与机身之间出现晃动异响。壳体边缘做了高出手机屏幕0.8mm、高出后置摄像头模组1.2mm的凸起设计，当手机屏幕或背面朝下平放在硬质接触面时，凸起结构会率先接触支撑面，避免玻璃面板、镜头镜片直接与硬物摩擦产生划痕，同时在跌落场景中，凸起结构可以率先承接冲击能量，分散冲击力传递路径，降低屏幕、镜头碎裂的风险。侧边按键位置做了一体式的全包按键覆盖设计，按键内侧对应真机按键的位置设置了0.2mm的凸起触点，按压时的力反馈与裸机按键手感基本一致，同时不会出现按键卡滞、按压无响应的问题。壳体底部对应扬声器、充电接口、麦克风的位置做了精准的开孔避让，开孔边缘做了0.3mm的圆角过渡，避免开孔边缘的锐边割手，同时不会遮挡出声路径，保证外放音质不受壳体影响。壳体的边框采用了双色结构设计，外侧为软质高弹性TPU材质，内侧为硬质PC支撑框架，软质外层在跌落时可以通过自身形变吸收冲击能量，硬质内层则可以保证壳体整体的结构强度，避免长期使用后出现壳体变形、松垮的问题。边框外侧做了间隔排布的防滑凹槽，凹槽深度0.4mm，握持时可以增加手指与壳体之间的摩擦力，减少日常使用中手机从手中滑落的概率。壳体背板采用透明高透PC材质，厚度控制在0.8mm，既可以还原手机本身的背面外观，又具备足够的抗刮性能，日常使用中不会轻易被钥匙等尖锐物品刮出划痕。建模过程中所有的曲面过渡都做了G2连续处理，壳体的外表面没有尖锐的棱角，所有边缘都做了R0.5mm的圆角处理，握持时的贴合度更好，不会出现硌手的问题。在安装结构的设计上，壳体的四个角位置做了微弹的卡扣结构，安装时对准手机边缘轻压即可完成装配，拆卸时从边角位置轻轻撬动即可分离，不会因为过紧导致拆卸时刮伤手机中框的漆面，也不会因为过松导致壳体轻易脱落。这款保护壳的结构设计兼顾了防护性能与使用手感，没有多余的冗余结构，整体厚度控制在1.5mm以内，安装后不会让手机显得过于厚重，同时可以满足日常使用中防刮、防摔、防滑的核心需求，适合日常通勤、户外出行等多种使用场景。
