方形铝制BGA/FPGA芯片散热结构

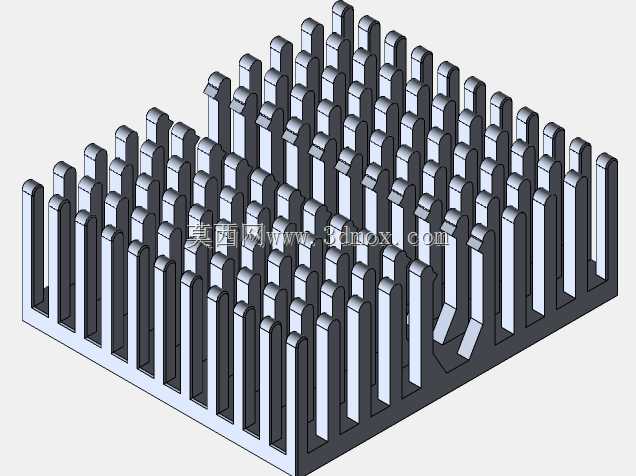

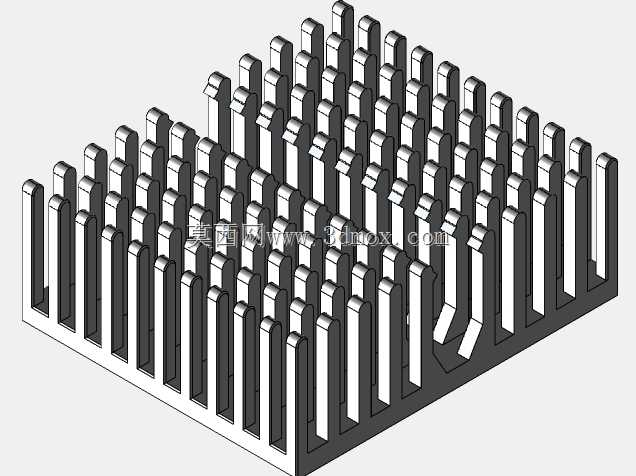

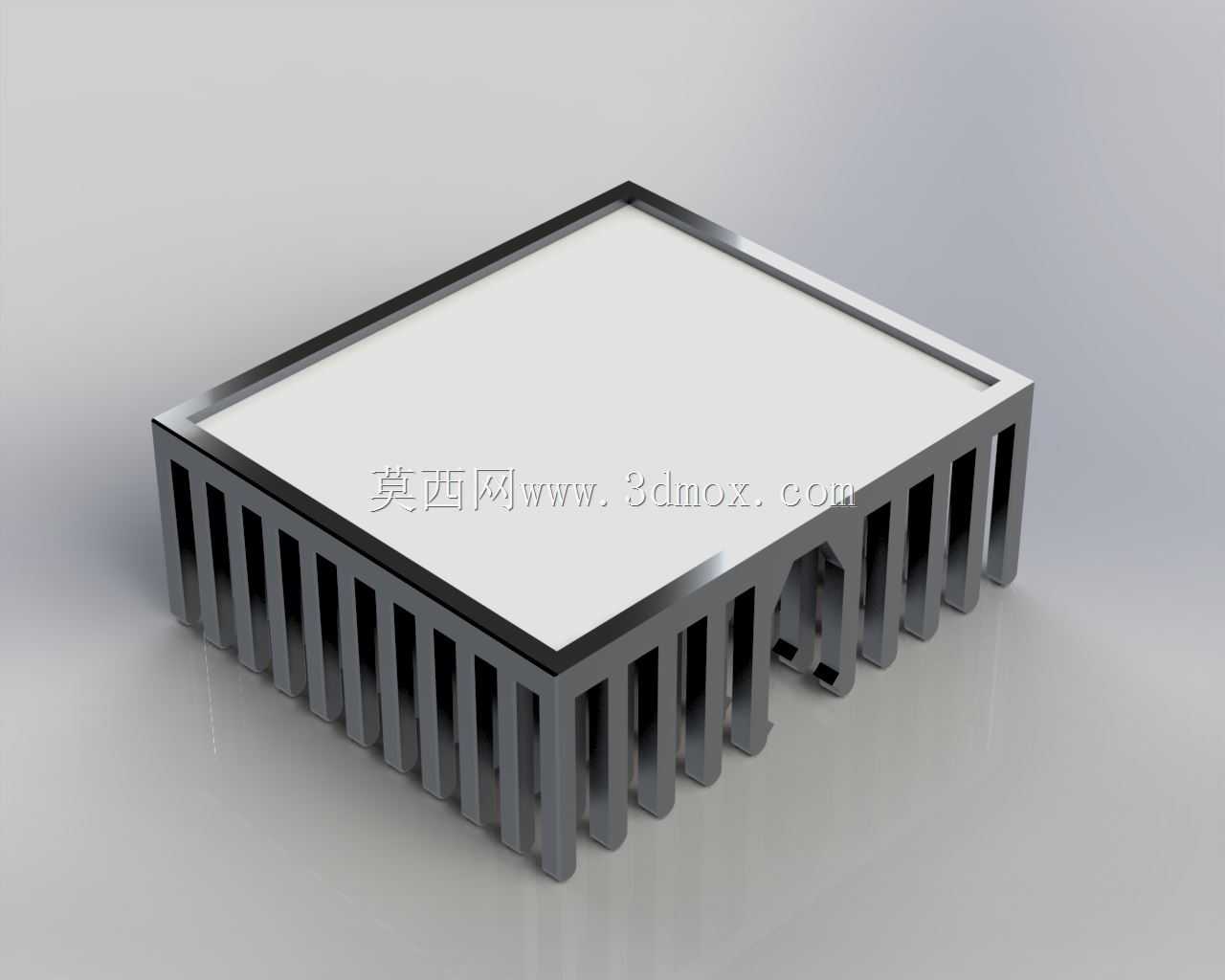

在高密度PCB板卡的热设计环节，这类方形铝挤散热件是小尺寸高功耗芯片的常用被动散热方案，主要适配BGA、FPGA这类表面贴装的高热流密度器件，在工业控制板卡、嵌入式计算模块、通信终端设备的板级散热设计中应用十分广泛。不同于带主动风扇的散热模组，这类无动力结构完全依靠鳍片与空气的自然对流完成热交换，没有运转部件也就不存在寿命损耗与运行噪音，适合对可靠性要求高、维护空间有限的密闭式设备内部使用。从结构设计来看，主体采用铝挤工艺一次成型，基座部分做了平整化处理，能够和芯片表面形成足够的接触面积，减少接触热阻；周边等间距排布的直立鳍片在有限的投影面积内最大化拓展了散热表面积，鳍片之间的留空距离经过测算，能够保证自然对流状态下空气可以顺畅在鳍片间隙流通，不会因为间隙过小形成气流滞止区，也不会因为间隙过大浪费可利用的散热空间。安装适配性上，该散热件的长宽尺寸均为23毫米，整体高度控制在10毫米，不会占用过多板卡上方的垂直空间，适配板卡内部紧凑的堆叠布局；安装支持水平、垂直两种朝向，不管是卧式安装的主板还是立式插装的板卡，都不会因为重力偏移影响安装贴合度，配套的导热胶带可以直接将散热件粘接固定在芯片表面，不需要额外在PCB上打孔安装固定扣具，减少了对板卡布线空间的占用，也降低了装配工序的复杂度。表面采用黑色阳极氧化处理，除了提升铝基材的抗腐蚀能力，还可以增强表面的热辐射效率，进一步提升被动散热的整体效能，结构边缘做了倒角处理，避免装配过程中剐蹭板卡上的周边贴片元件，鳍片的厚度均匀一致，铝挤成型后没有多余的毛刺飞边，装配时不会出现割手或者掉落金属碎屑造成板卡短路的风险。在实际选型过程中，这类散热件的热阻参数能够匹配常规功耗下的BGA、FPGA芯片散热需求，不需要额外搭配风冷结构就能将芯片结温控制在合理工作区间，对于不需要极端散热性能、追求长期运行稳定性的板卡设计来说，是兼顾成本与可靠性的选型方向，建模过程中需要严格把控基座平面度、鳍片间距与整体安装尺寸，确保和PCB布局的预留空间完全匹配，不会和周边的电容、接插件等元件产生装配干涉。
