适配CR2450纽扣电池的SMD贴片固定座

在低功耗物联网终端、民用消费电子、工业传感节点的PCB板级设计中，纽扣电池的可靠固定一直是结构工程师需要重点考量的细节，这款适配CR2450规格纽扣电池的SMD贴片固定座，正是针对表面贴装生产工艺开发的板级固定连接件。从实际应用场景来看，这类固定座广泛用于智能水表、无源射频标签、便携测温终端、主板CMOS备份供电模块等需要长期待机、空间紧凑的电子设备内部，替代传统插件式电池座，适配回流焊全自动化生产流程，减少人工插件工序的工时投入。

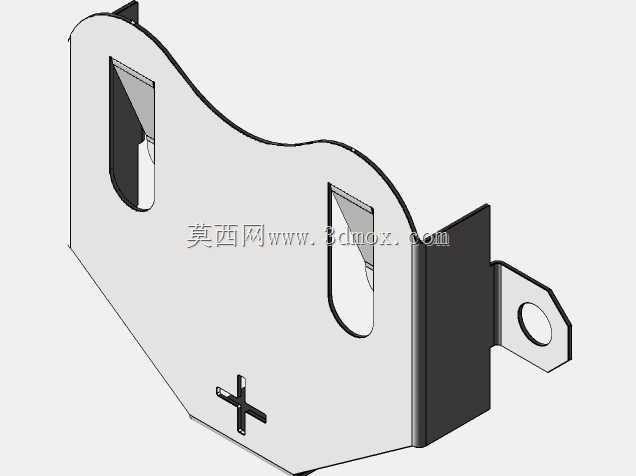

从功能特性上看，该固定座采用冲压弯折成型的弹性结构，在电池装入后依靠金属自身的弹性形变提供持续的压紧力，既保证电池正负极与PCB焊盘的接触可靠性，避免设备受振动、冲击时出现接触不良、供电瞬断的问题，又不会因为夹持力过大导致电池外壳变形、电解液渗漏的风险。固定座两侧设计的带安装孔的延伸耳，除了SMD焊盘的焊接固定外，可根据设备的抗振等级需求选择额外打胶加固或者螺丝辅助固定，适配车载、工业现场等高振动工况的使用要求。

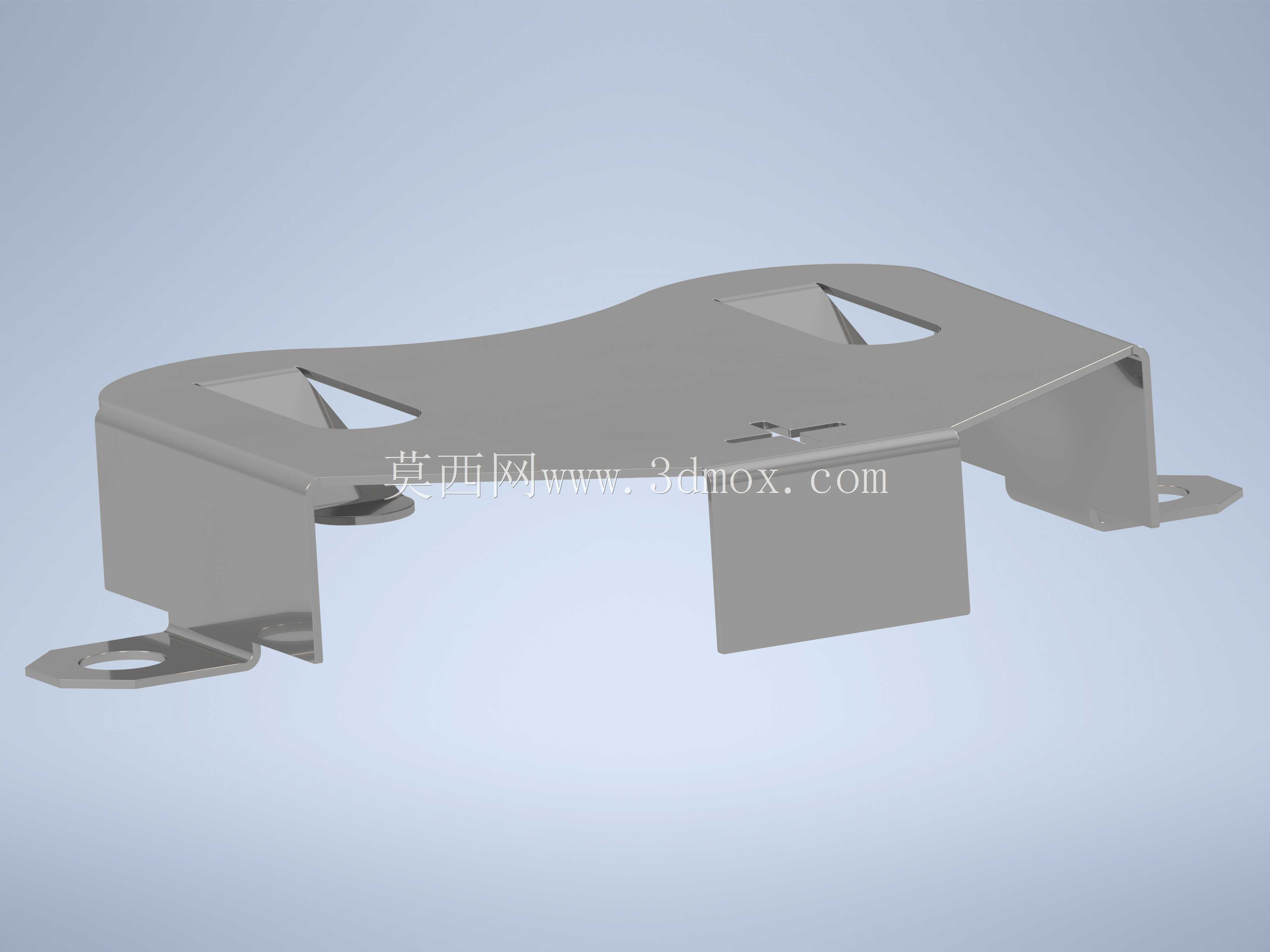

设计思路上，这款固定座充分考虑了SMT生产的通用性，整体外形的平整度控制在贴装设备允许的公差范围内，吸嘴拾取区域做了平面化处理，不会出现贴装时吸嘴漏气、元件偏移的问题；弯折形成的电池容纳腔尺寸严格匹配CR2450电池的外形公差，侧壁预留的缺口既方便生产过程中视觉检测设备识别电池是否安装到位，也给终端用户更换电池留出了撬取空间，不需要额外设计拆卸工装。

安装边界方面，该固定座在PCB上的占用投影区域经过优化，避开了常见0805、0603封装元件的布局间距，焊盘设计符合IPC-SM-782表面贴装设计标准，焊接后的元件高度低于CR2450电池装入后的总高度，不会额外增加板级堆叠的空间占用；固定座边缘到电池侧壁的间隙控制在0.2mm以内，既满足冲压件的成型公差要求，也避免电池在腔体内部出现窜动，同时固定座的所有弯折边缘都做了去毛刺处理，不会在组装过程中划伤操作人员或者刺破电池绝缘层。不同于插件式电池座需要在PCB上开孔、破坏布线层完整性的设计，这款全SMD结构的固定座可以让PCB背面的布线空间完全释放，对于高密度布线的紧凑型电路板设计十分友好，在满足固定强度要求的前提下，尽可能减少了对板级空间的占用。
