BH-14R双排针座连接器结构设计

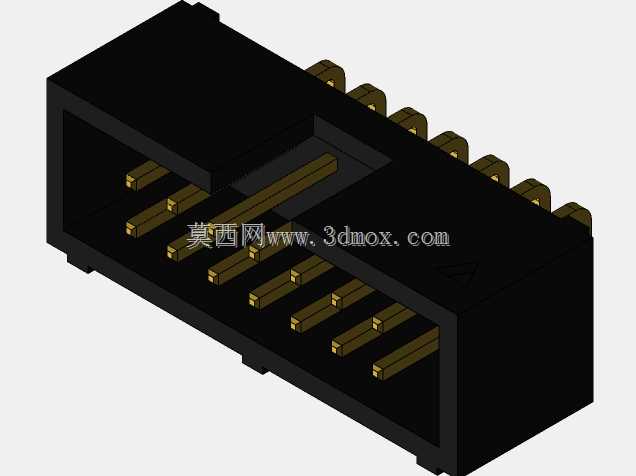

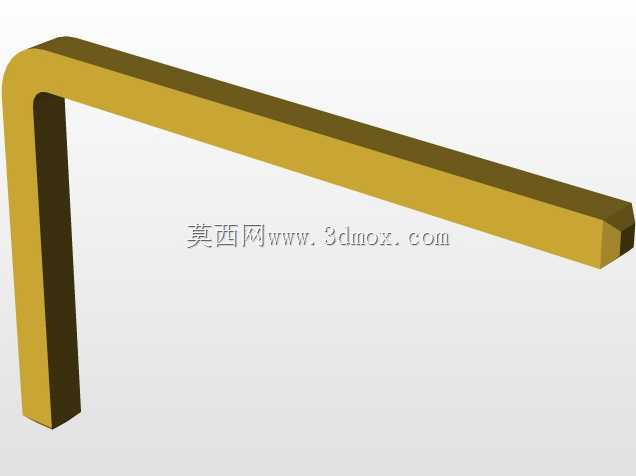

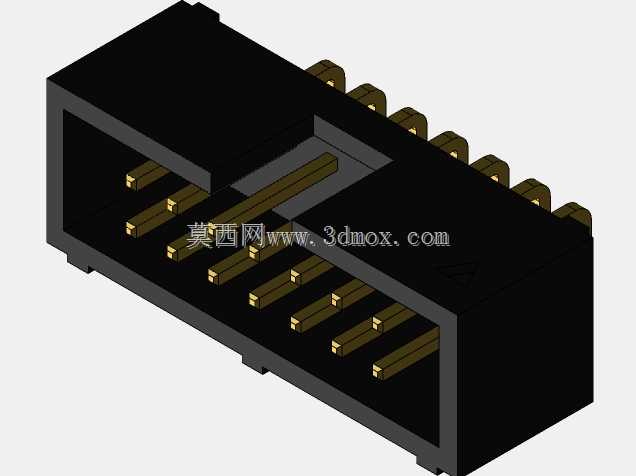

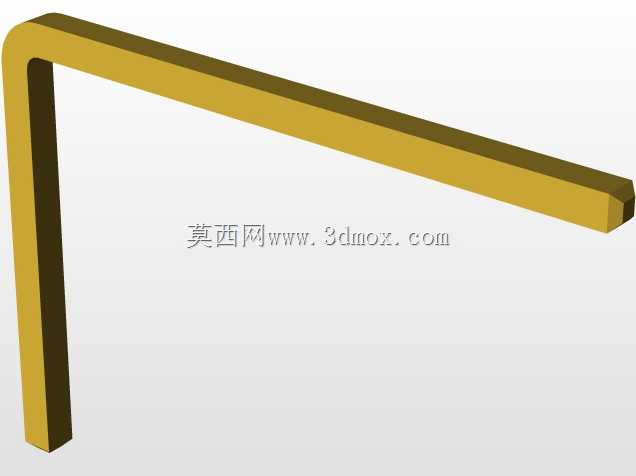

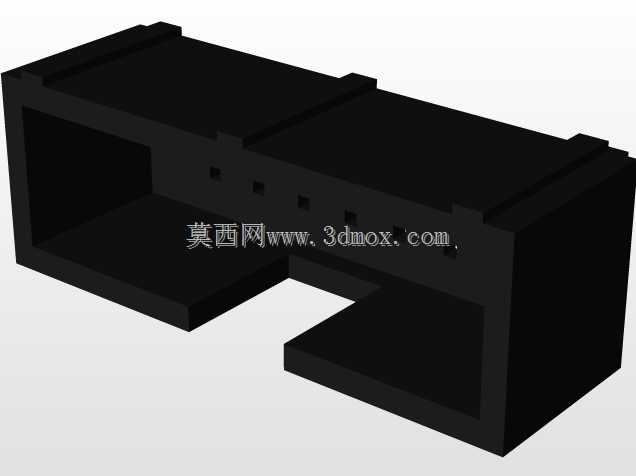

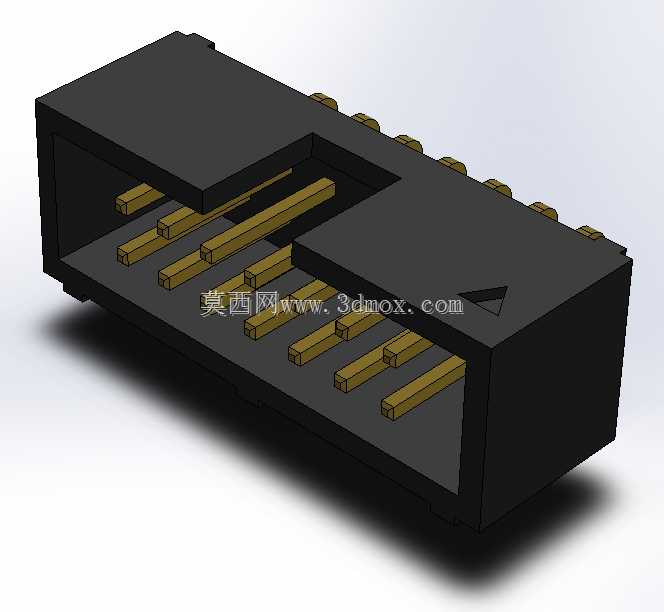

在工控板卡、消费电子主板、嵌入式控制模块的板间连接场景里，这类卧式双排排针座是实现板对板垂直/平行信号、小功率电源传输的核心接插部件，BH-14R对应的14pin规格刚好适配多数中小IO扩展模块的引脚数量需求，不需要额外裁剪引脚或者拼接座体，能减少装配环节的额外工序。从实际使用的工况来看，这类接插件常被用在板间距10-15mm的层叠安装结构里，座体的黑色绝缘基座采用耐高温的工程塑料注塑成型，能耐受波峰焊、回流焊阶段的短时高温，不会出现基座变形、引脚移位的问题，插合面的导向槽设计能在公母针对插时自动校正位置，避免插歪导致的引脚弯折、接触不良问题。设计这款接插件模型时，首先要明确安装边界：基座的整体宽度要匹配双排2.54mm标准排距的尺寸要求，每排7根插针共14个接触位，插针的伸出长度既要保证插合后的接触深度满足抗振动要求，又不能超出板间安装的净空距离，避免顶到对面PCB的元器件。插针采用黄铜基材镀金处理的结构，建模时要还原插针的扁方接触段，这部分是和母座端子弹性接触的核心区域，尺寸公差控制在0.05mm以内才能保证接触电阻稳定，不会出现信号传输中断的问题。基座上的三角定位标记是建模时不能遗漏的细节，这个标记对应PCB丝印上的1脚位置，能避免生产装配时插反座体导致的电路接反故障，基座两侧的挡墙结构一方面能增加插合时的握持强度，另一方面可以阻挡焊接时的助焊剂飞溅到接触针表面，减少接触不良的隐患。从安装适配性来看，这款座体的插针引脚长度刚好适配1.6mm标准厚度的PCB板，过孔尺寸按照0.8mm设计能兼顾焊接时的吃锡量和插装便利性，基座底部的凸台能在插装时卡在PCB表面，保证焊接后所有引脚的伸出高度一致，不会出现高低脚导致的虚焊问题。在实际选型时，这类14pin卧式排针座常搭配同间距的直插排母或者IDC排线座使用，能实现板卡之间的快速拆装，不需要焊接飞线，后期维护更换板卡时只需要拔插即可，大幅降低设备的维护难度。建模过程中还要注意插针和基座的配合间隙，插针和基座注塑嵌合的位置要做滚花结构的还原，这部分结构能增加插针和塑料基座的拉拔力，避免多次插拔后插针松动脱出，保证接插件的插拔寿命满足工业场景至少500次插拔的使用要求。
