板装式直流电源公头接插件结构设计

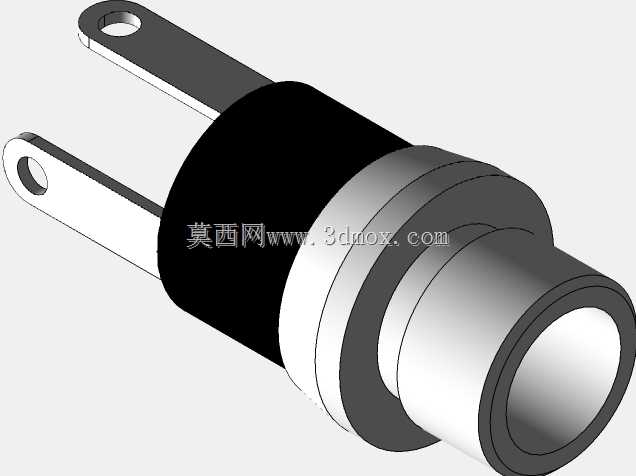

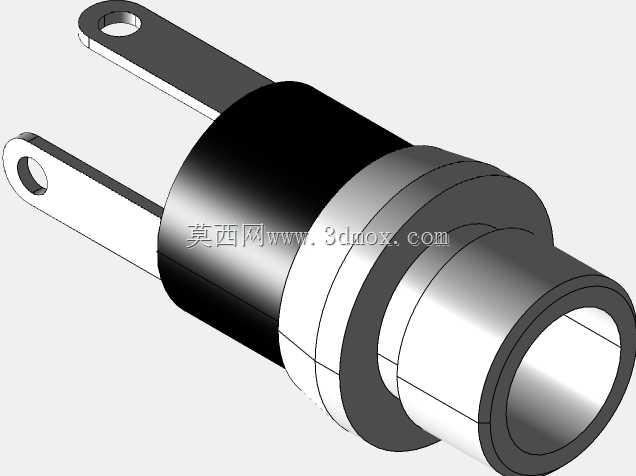

这款直流电源接插件主要面向小功率直流供电场景设计，常见于消费类电子、小型工控板卡、便携检测设备、桌面型小型机电装置的板端供电输入环节，承担外部直流电源与设备内部电路的电流传输、物理连接锁定功能，是低压直流供电链路里最基础的导通部件。从结构设计逻辑来看，该接插件采用同轴嵌套的分层结构，最外层为绝缘包覆壳体，采用绝缘耐温的工程塑料材质，既可以隔绝内外导电部件避免短路风险，也作为整个接插件的结构支撑基体，嵌套固定内部的多层导电接触件；中间层为负极导电环，采用导电性能优异的铜基合金材质，表面做镀镍处理提升耐磨与抗氧化能力，与配套母头的外层接触件形成面接触导通，降低接触电阻减少大电流下的发热问题；最内层为正极接触柱，同样采用铜基合金加工，与母头内芯插针对应实现正极回路导通，正负极之间设置绝缘隔层，避免极间击穿短路。接插件尾部延伸出两个平行的焊片引脚，引脚末端开设定位圆孔，适配PCB板上的对应安装孔位，既可以在波峰焊工序前通过引脚与板孔的配合实现接插件的预固定，避免焊接过程中接插件移位偏移，也能在焊接完成后提升接插件与板卡的结合强度，应对日常插拔过程中的侧向受力，避免焊盘脱落导致的接触失效。从安装边界来看，该接插件的主体圆柱段直径适配常规面板开孔尺寸，安装时可直接卡入设备外壳的对应开孔，尾部焊片伸出长度匹配常规1.6mm板厚的PCB安装间距，焊片宽度与间距符合通用板载接插件的焊盘设计规范，不需要额外定制异形焊盘即可直接适配常规PCB设计。设计过程中重点考量了插拔寿命与接触可靠性，导电接触件的弹性形变区间经过反复校核，确保千次插拔后仍能保持足够的接触压力，不会出现接触不良、供电断续的问题；外层绝缘壳体的台阶结构做了圆角过渡，既可以在装入面板时起到导向作用，也能避免尖锐边角划伤安装人员或设备内部线材。在实际选型应用中，这类接插件通常匹配常规规格的直流电源母头使用，额定导通电流适配小功率设备的供电需求，安装时需要注意焊片与PCB走线的对应极性，避免反接损坏后端电路，同时在面板安装时可配合点胶或卡圈实现壳体与面板的固定，进一步提升整体连接强度，应对频繁插拔的使用场景。
