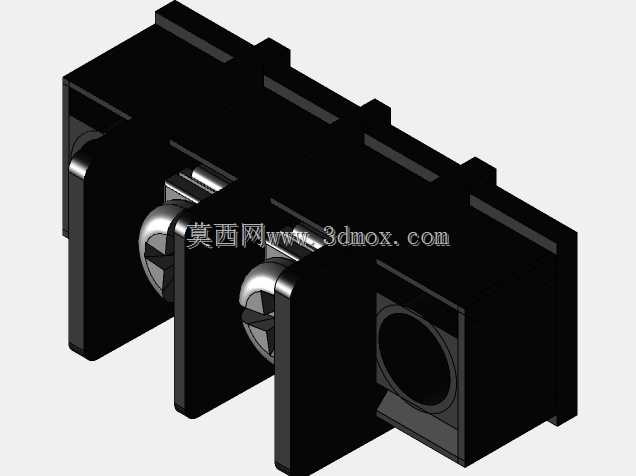

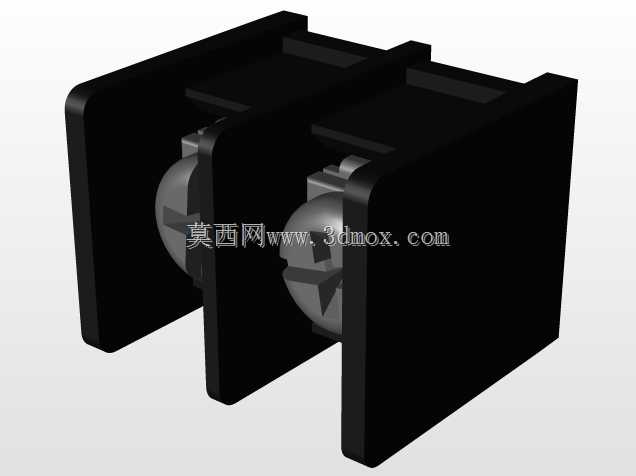

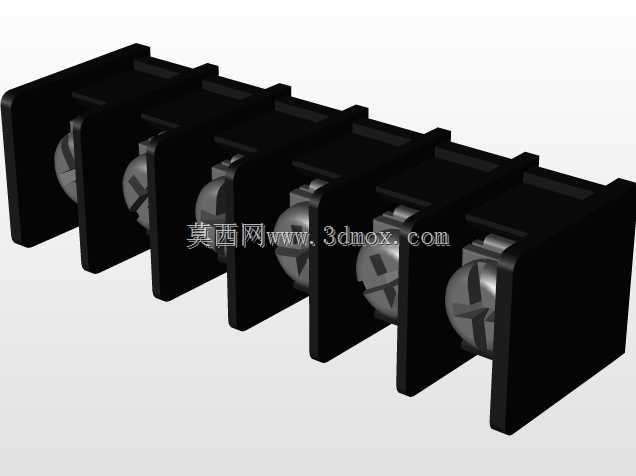

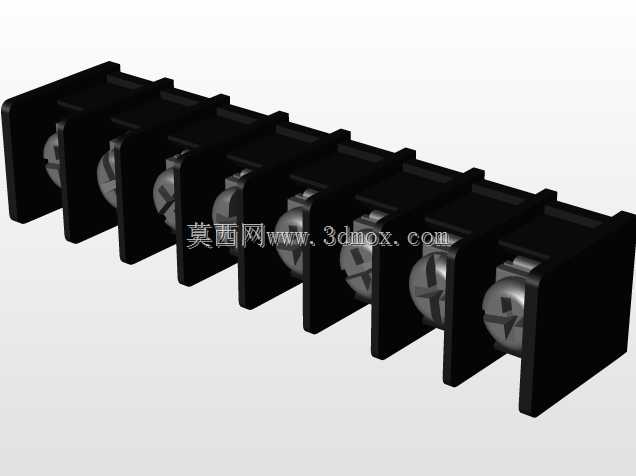

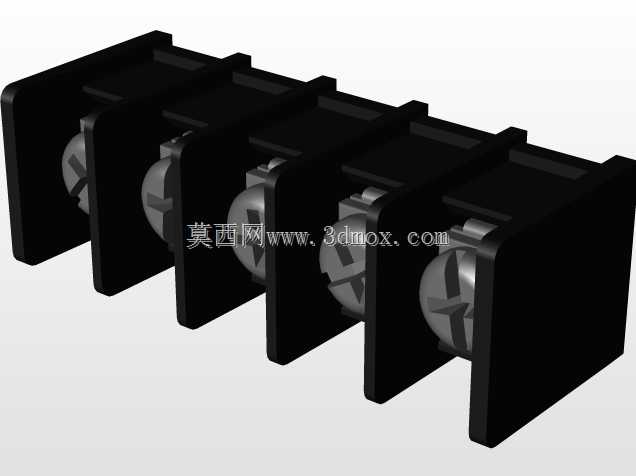

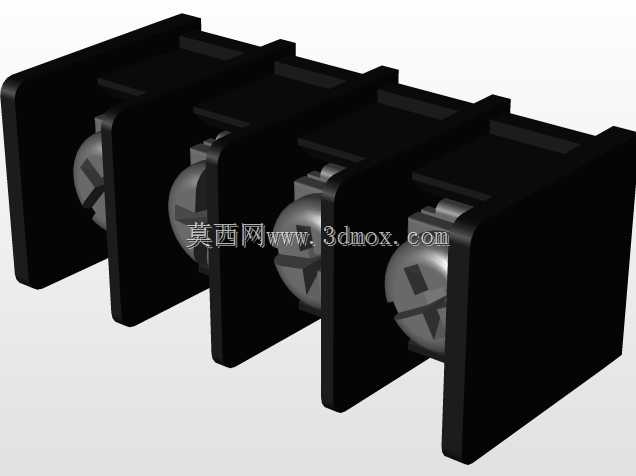

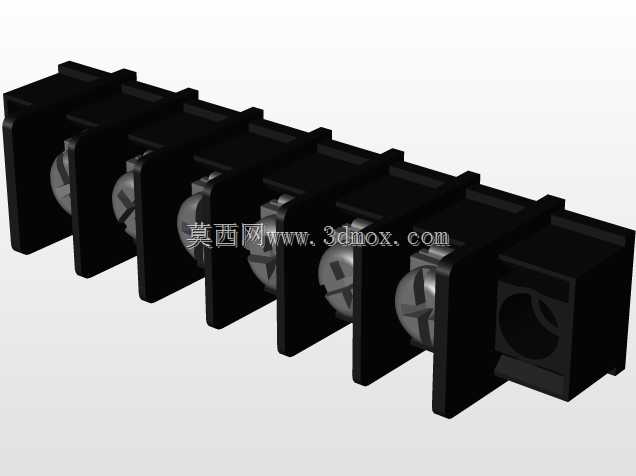

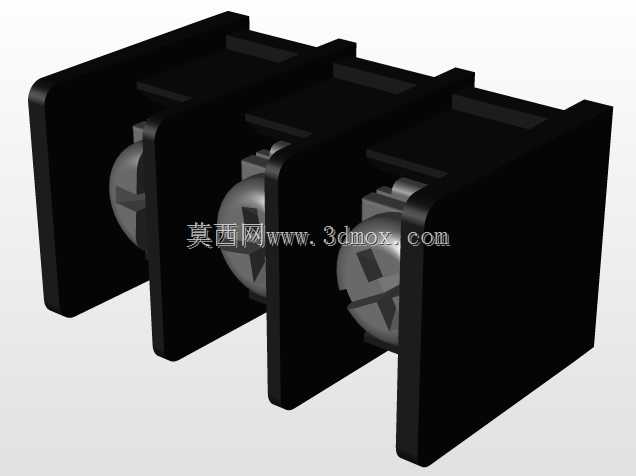

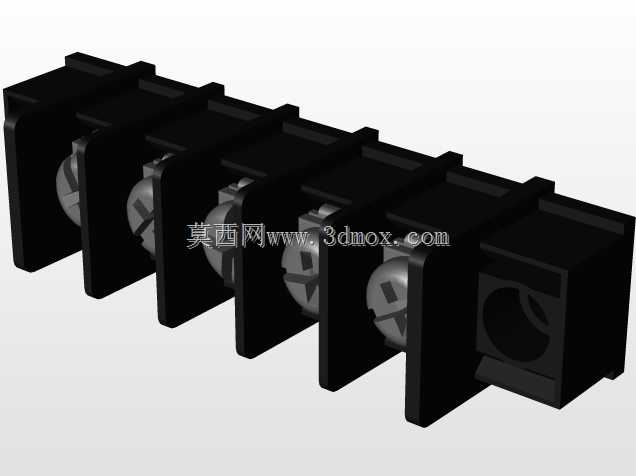

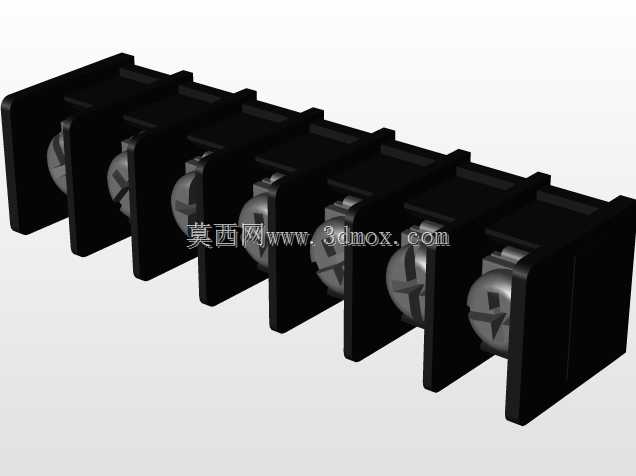

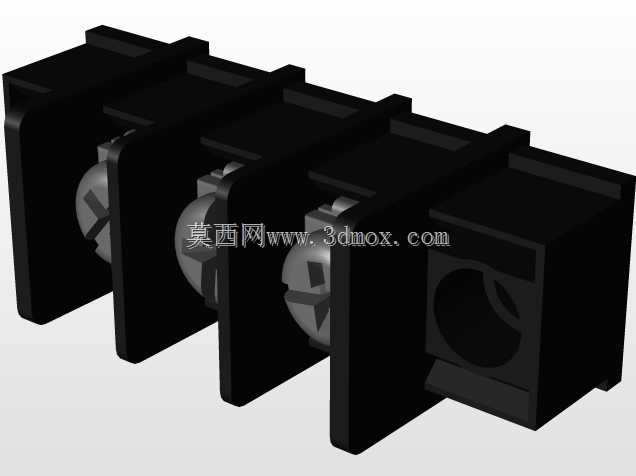

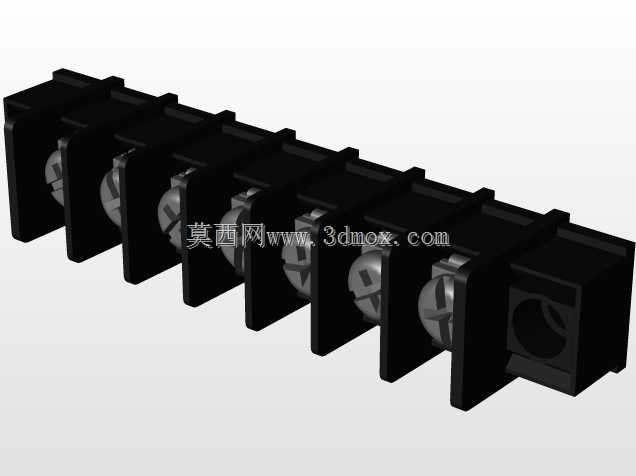

7.62mm间距栅栏式接线端子结构

这款间距7.62mm的栅栏式接线终端块，是低压电气回路里极为常用的导线接续部件，日常在成套配电柜内部走线、小型工控设备电源进线端、自动化控制模组的信号转接位置都能见到它的身影，核心作用是实现多股导线的可靠压接固定，避免导线直接铰接带来的松动、氧化、接触电阻过大等隐患，同时通过物理栅栏结构将相邻接线位做绝缘隔离，杜绝不同电位导线间的爬电、短路风险。从结构设计逻辑来看，主体采用绝缘耐温的工程塑料塑压成型，相邻接线位之间的凸起栅栏高度经过核算，刚好能覆盖螺丝压接后的金属裸露部分，既保证电气间隙满足低压配电的安全规范，又不会过度占用安装空间；每个接线位内置金属压线框与锁紧螺丝，压线框的内表面做了防滑齿纹处理，螺丝拧紧时能将插入的导线线芯牢牢咬合，即便设备运行中有持续振动，也不会出现导线松脱的情况，适配单股硬线与多股软线的压接需求，不需要额外压接冷压端子就能直接接线，能大幅提升现场装配的接线效率。安装边界上，7.62mm的极间距是行业内通用的标准规格，相邻接线位中心距严格控制在7.62mm，底部带有标准卡装结构，可以直接固定在对应规格的电气安装导轨上，也能通过底座的预留安装孔用螺丝锁固在设备壳体的绝缘安装板上，整体外形的宽度、高度都做了紧凑化处理，在有限的电气柜安装空间内，可以根据实际接线需求拼接多极使用，不会和周边的断路器、继电器等元件产生安装干涉。实际选型使用时，这类端子的额定载流量与间距参数直接匹配，7.62mm间距的规格通常适配10A以内的电流传输需求，不管是220V控制回路的电源线接续，还是低压直流信号回路的导线转接，都能提供稳定的连接性能；绝缘壳体的材料选型兼顾了阻燃性与耐老化性能，在设备长期运行的温升范围内不会出现绝缘性能下降、壳体变形的问题，压线螺丝的扭矩参数也经过匹配，正常拧紧力度下既能保证导线压接牢固，也不会因为扭矩过大压伤线芯或者损坏塑料壳体。建模过程中对每个配合细节都做了还原，包括压线框与壳体卡槽的滑动间隙、螺丝与压线框的配合公差、栅栏部位的圆角过渡都和实物一致，能直接用于电气装配的干涉检查、安装布局模拟，也可以作为非标设备电气设计时的选型参考模型，帮助结构设计人员提前预留安装空间，避免实际装配时出现端子与周边结构件的位置冲突。
