传动机构用异形齿轮箱端盖结构设计

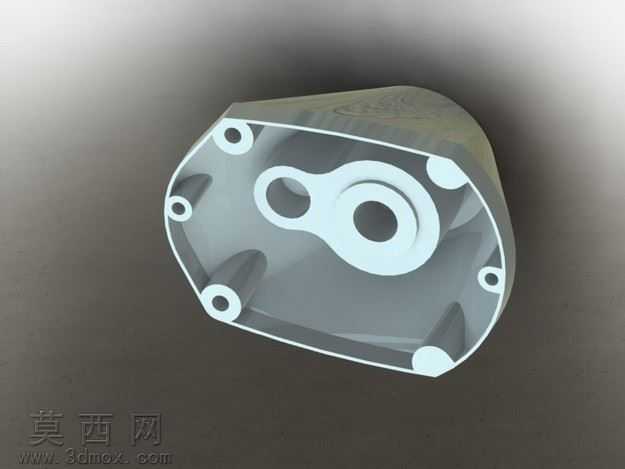

本齿轮盒盖采用三维参数化建模方式完成整体结构设计，建模过程中优先以基准轴、基准面为定位参照，自顶向下完成各特征的递进式搭建。首先绘制盒盖的异形外轮廓草图，结合齿轮箱内部传动组件的避让需求，对轮廓边角做平滑过渡处理，避免应力集中问题；随后通过拉伸特征生成盒盖的基础基体，根据箱体对接的密封面要求，预留均匀的密封胶圈安装槽位，保证装配后的密封性能。针对盒盖上的安装固定点位，建模时严格匹配齿轮箱箱体的对应安装孔位坐标，在每个安装点位处设计带沉孔的凸台结构，凸台高度经过受力校核，既保证螺栓锁紧时的结构强度，又避免盒盖整体壁厚不均导致的注塑或压铸成型缺陷。盒盖内部设计有多条放射状加强筋结构，加强筋从中心轴承安装位向外延伸至各安装凸台处，在不额外增加盒盖整体壁厚、控制零件重量的前提下，大幅提升盒盖的结构刚性，降低传动过程中振动带来的结构形变风险。中心位置的轴承安装座采用同轴度约束建模，保证安装孔与齿轮箱输入输出轴的同轴度公差符合传动设计要求，安装座旁侧设计有对应的轴系避让凸台，为齿轮啮合传动预留足够的运转空间，避免盒盖与运动部件发生干涉。材质渲染阶段，针对盒盖的常用压铸铝合金材质做参数调整，还原金属材质的哑光磨砂质感，对安装孔、加强筋的边缘做细微的倒角处理渲染，还原真实机加工零件的细节特征。整体设计充分兼顾装配适配性、结构强度与轻量化需求，所有特征参数均可编辑调整，能够适配不同规格齿轮传动箱的端盖设计改型需求，建模过程中所有配合面均做公差预留，可直接导出工程图用于生产加工环节的尺寸参照。
