恩菲尔德.303来复枪金属枪管三维设计

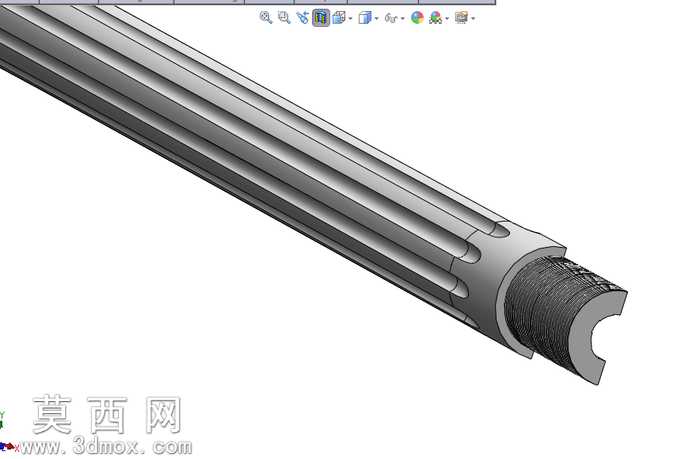

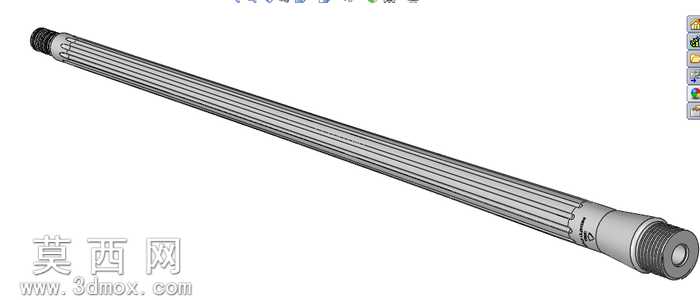

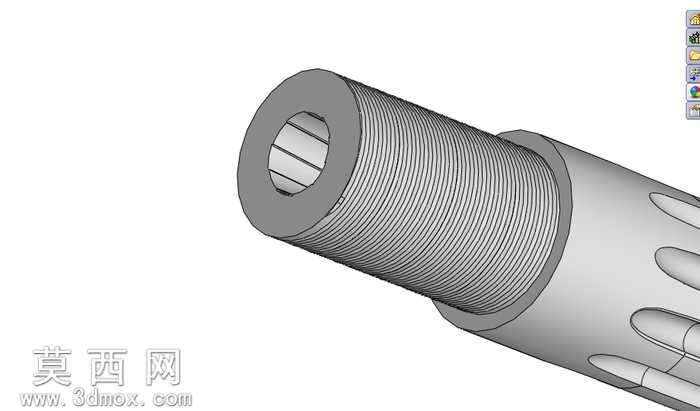

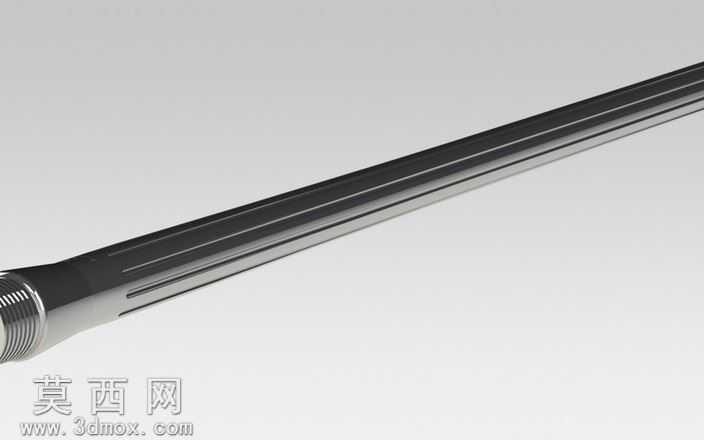

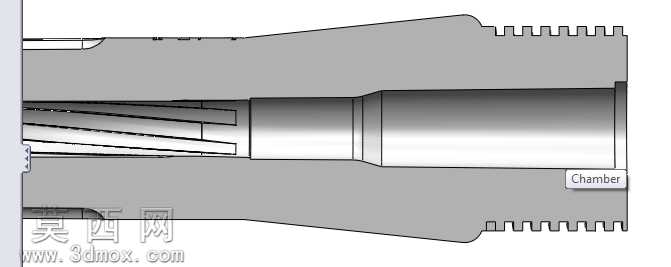

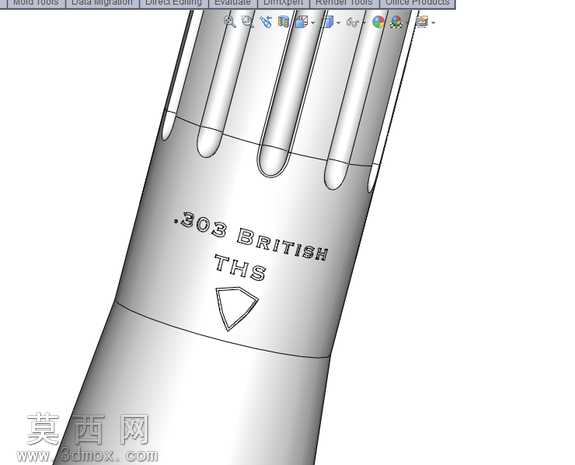

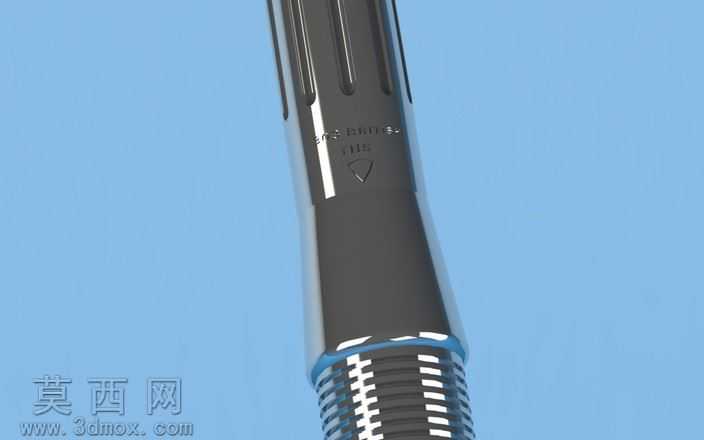

本模型为恩菲尔德.303来复枪配套的自定义枪管构件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循枪械枪管的真实结构比例，还原了该款经典步枪枪管的全部核心结构特征。建模初始阶段首先绘制枪管主体的旋转截面草图，以枪管中心轴线为旋转轴完成主体回转特征的生成，精准控制枪管从尾部膛室段到前端枪口段的壁厚渐变、外径收窄的锥度参数，还原真实枪管的外形轮廓。针对枪管尾部的连接螺纹结构，采用螺旋线扫描切除的方式完成标准英制螺纹的建模，保证螺纹牙型、螺距参数与真实枪械的连接接口完全匹配，可实现与枪机机匣构件的虚拟装配对接。模型中段还原了枪管外圆的光滑金属质感特征，前端枪口段做了细微的收口倒角处理，还原真实枪口的结构形态。材质设置阶段为模型赋予抛光合金钢材质，调整金属材质的反射率、粗糙度参数，还原枪械枪管冷锻加工后的哑光金属质感，渲染阶段采用柔和的侧方打光方案，突出枪管圆柱面的光影过渡效果，清晰展现枪管的细长杆类结构特征。设计过程中重点还原了枪管内部的膛线结构特征，通过螺旋扫描切除的方式生成等距缠绕的膛线凸起与凹槽结构，还原线膛枪管引导弹头旋转的核心功能结构，同时对枪管尾部的定位台阶面做了精准的尺寸约束，保证各段结构的同轴度公差符合机械设计规范。整个模型的特征树逻辑清晰，所有尺寸均做参数化关联，可根据设计需求调整枪管长度、壁厚、螺纹规格等参数，适配不同的改装设计需求，模型完成后经过干涉检查验证，各结构之间无重叠、无错位，完整还原了这款经典步枪枪管的结构细节，可用于枪械结构原理展示、虚拟装配演示、相关改装方案的设计验证等场景。
