影视道具级雷神之锤结构设计方案

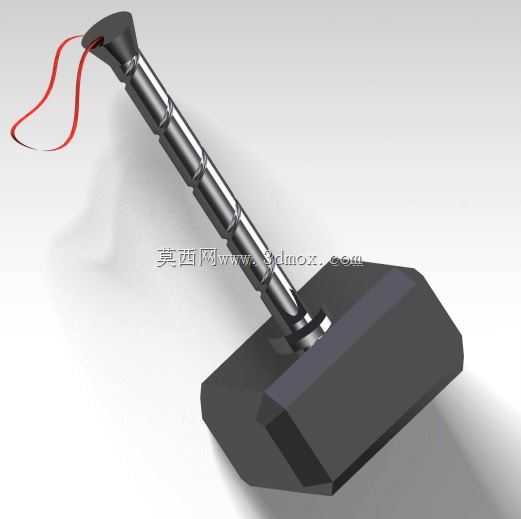

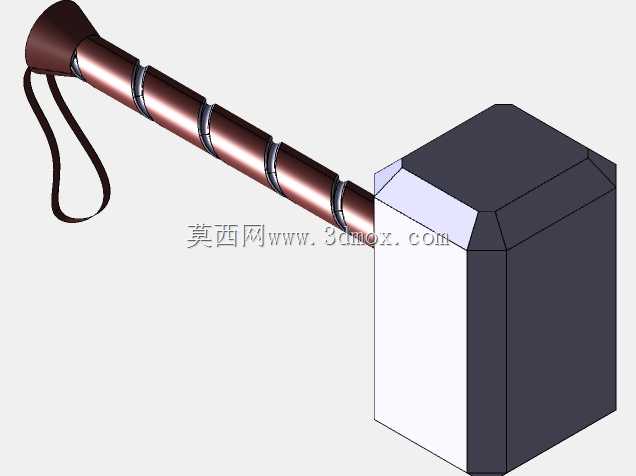

这款锤类结构的设计，最初的应用场景锚定在影视道具制作、主题文创周边开发以及收藏级摆件生产领域，区别于工业敲击用途的常规锤具，其核心功能是满足视觉还原度与手持握持的适配性，同时兼顾静态展示的结构稳定性。从设计思路来看，整体结构拆分为锤头、锤柄、尾端挂绳三个独立模块，各模块之间采用过盈配合加定位销的连接方式，避免长期摆放或手持挪动时出现松脱问题。锤头部分采用八棱柱切角的块体造型，边缘做了小半径倒角处理，既还原了原作的厚重视觉感，也避免尖锐边角在展示、搬运过程中造成磕碰损伤，锤头与锤柄的连接位置做了沉台结构，锤柄插入端设置环形定位凸台，装配后凸台完全嵌入沉台内，外部无明显拼接缝隙，保证外观的整体性。锤柄部分采用多段环形凹槽的防滑结构，每段凹槽的间距控制在18mm，刚好适配成年人手指自然弯曲的握持间距，握持段的直径设置为32mm，符合手持物件的人机工程尺寸，长时间握持也不会产生明显的硌手感，锤柄从锤头连接端到尾端做了1.2°的微小锥度，既提升装配时的导向性，也能让握持时的受力分布更均匀。尾端的挂绳孔采用斜向通孔设计，开孔位置距离锤柄尾端12mm，孔径设置为6mm，可适配直径4mm以内的编织挂绳，既满足原作的挂绳装饰需求，也可作为悬挂展示的挂载点位。从安装边界来看，锤头整体的外接矩形尺寸为180mm×120mm×100mm，锤柄总长度为240mm，整体装配完成后的总高度为320mm，摆放时所需的最小平面支撑尺寸为120mm×180mm，若采用悬挂展示，挂载点的承重仅需大于2kg即可满足需求，因为整体结构采用空心减重设计，锤头内部设置十字形加强筋，在保证外观厚重感的同时将整体重量控制在1.8kg左右，既保证手持时的分量感，也不会因为过重导致长时间持握疲劳。在细节处理上，所有金属外露面都做了同向拉丝纹理的设计预留，锤柄的环形凹槽边缘做了0.5mm的圆角过渡，避免加工时出现应力集中导致的崩边问题，锤头的各个平面的平面度公差控制在0.2mm以内，保证摆放时不会出现晃动感，尾端的挂绳孔内壁做了倒角处理，避免穿绳时磨损绳体。针对不同的应用场景，该结构也预留了调整空间，若作为影视拍摄的手持道具，可在锤头内部预留配重块安装位，根据拍摄需求调整整体重量；若作为量产文创摆件，可将连接结构替换为卡扣式，降低装配难度，提升生产效率；若作为收藏级定制产品，可在锤头侧面预留激光雕刻的点位，满足个性化标识的添加需求。整体结构没有复杂的曲面造型，所有特征都可通过常规的铣削加工完成，不需要特殊的定制刀具，加工门槛较低，同时各模块的拆分方式也适配3D打印、注塑、金属铸造等多种加工工艺，可根据不同的生产成本需求选择对应的加工方案。
