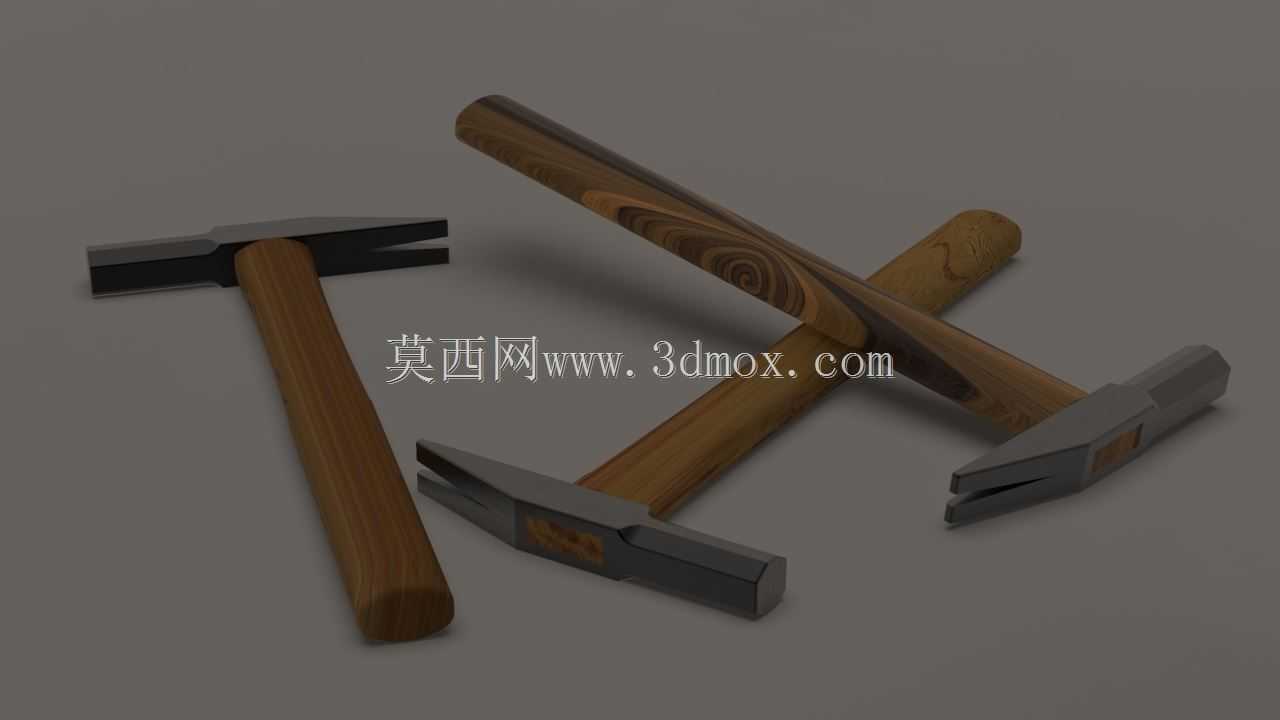

木柄羊角钉锤实用结构三维数模

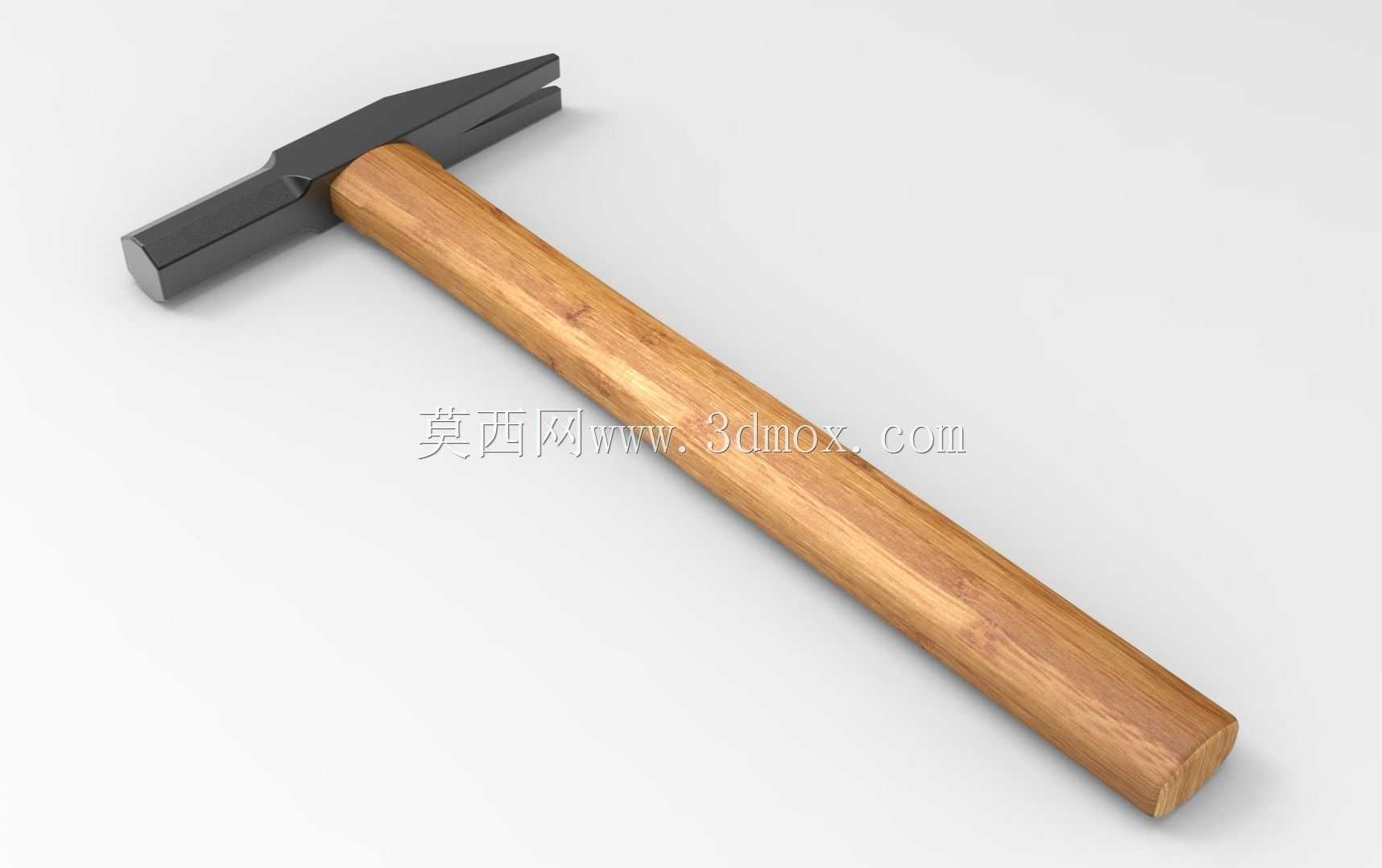

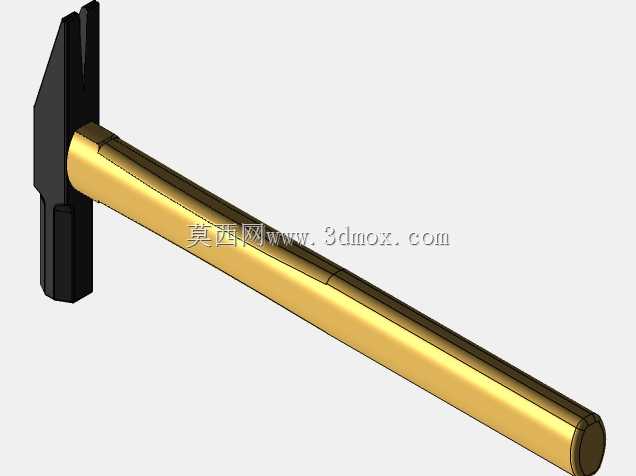

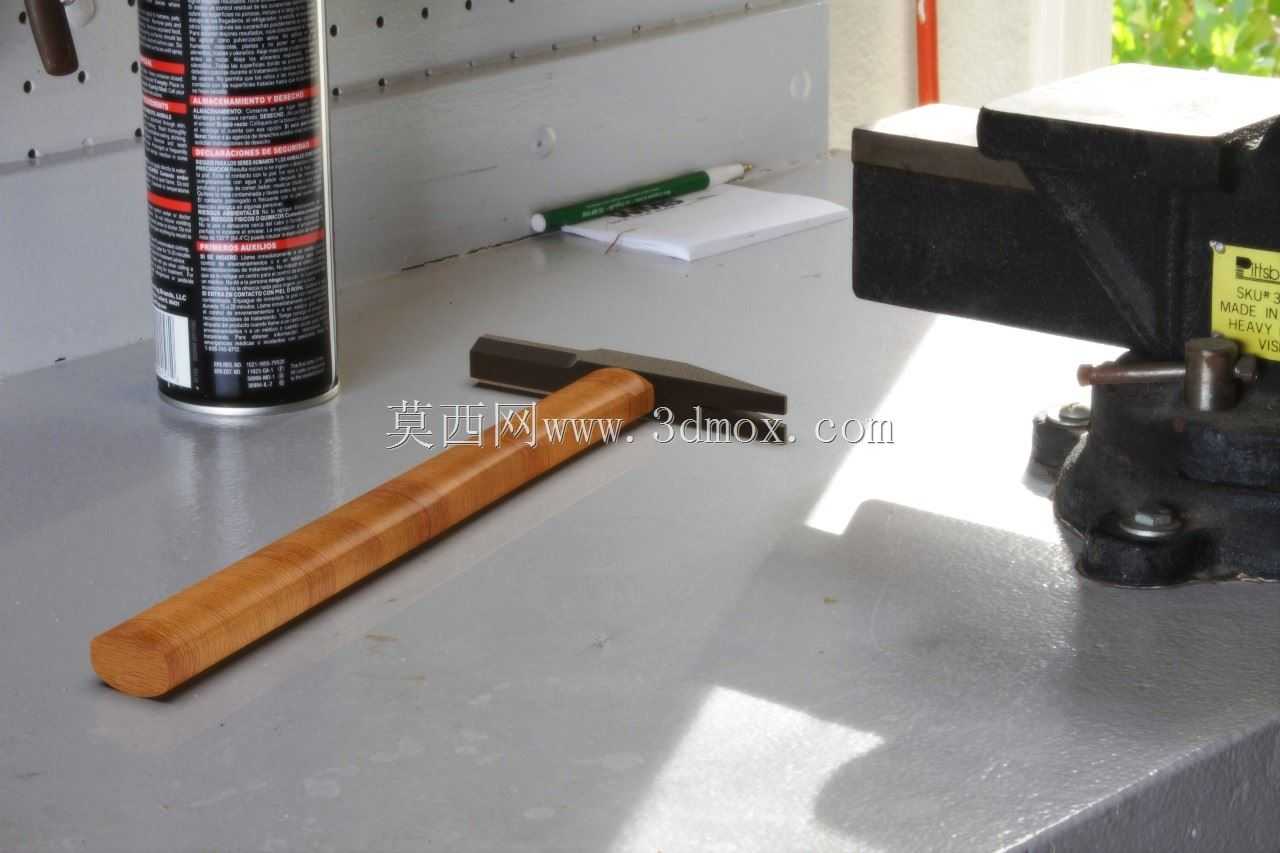

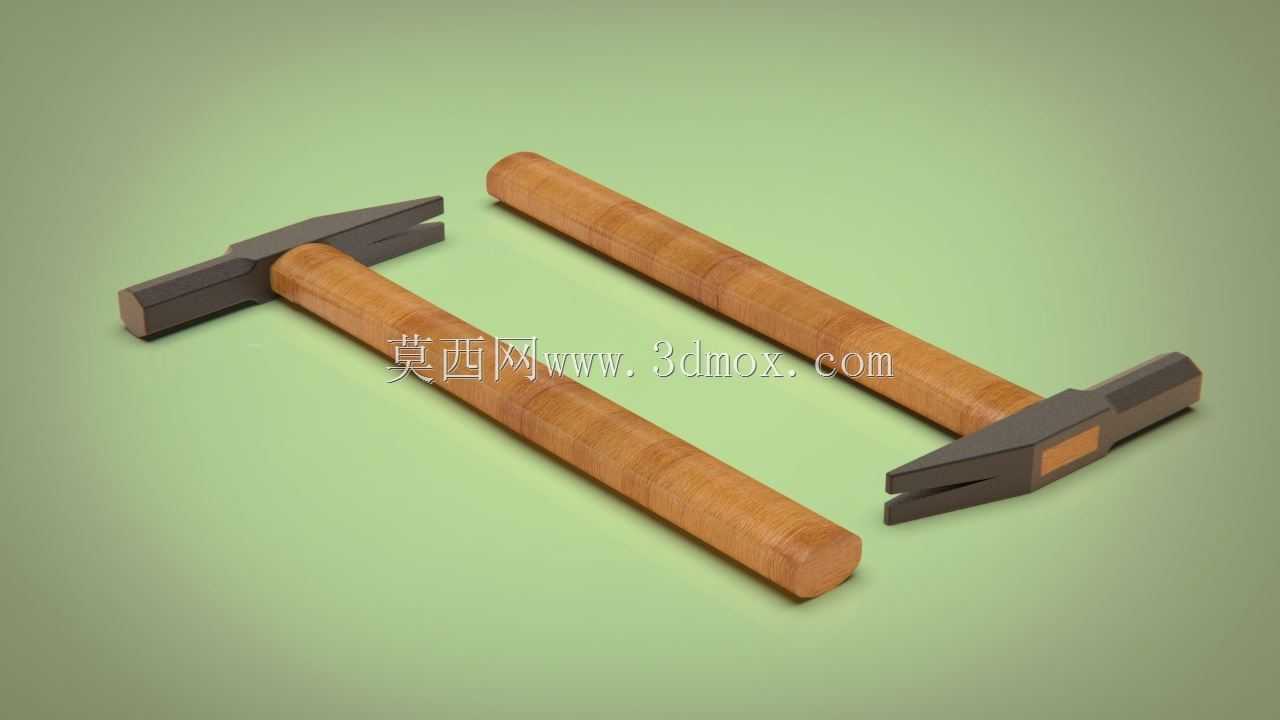

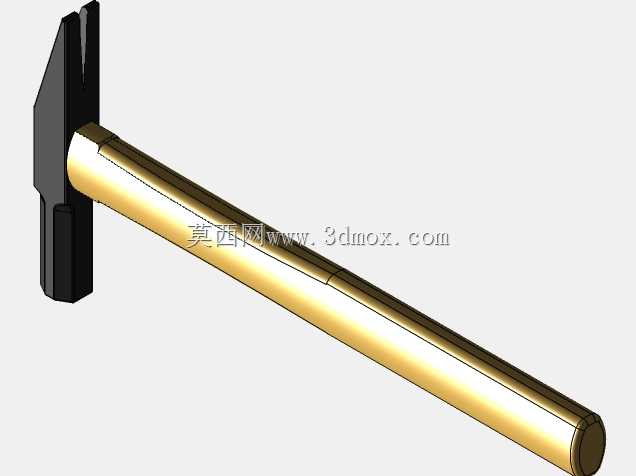

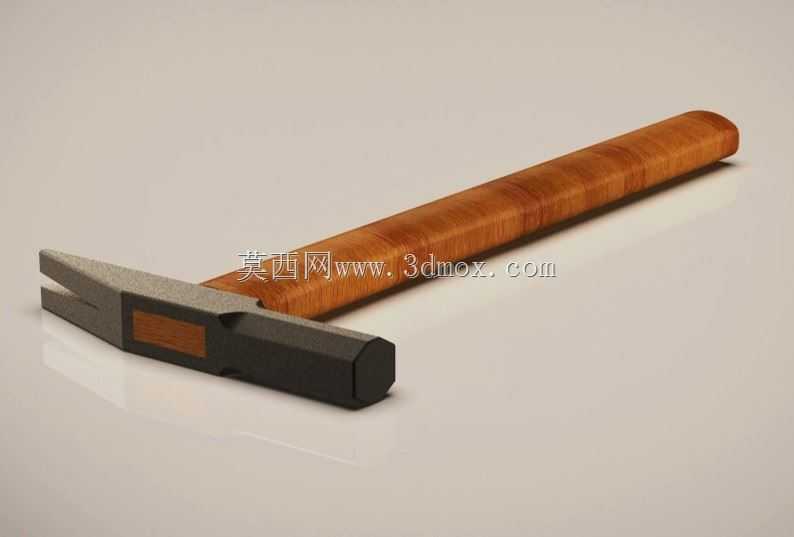

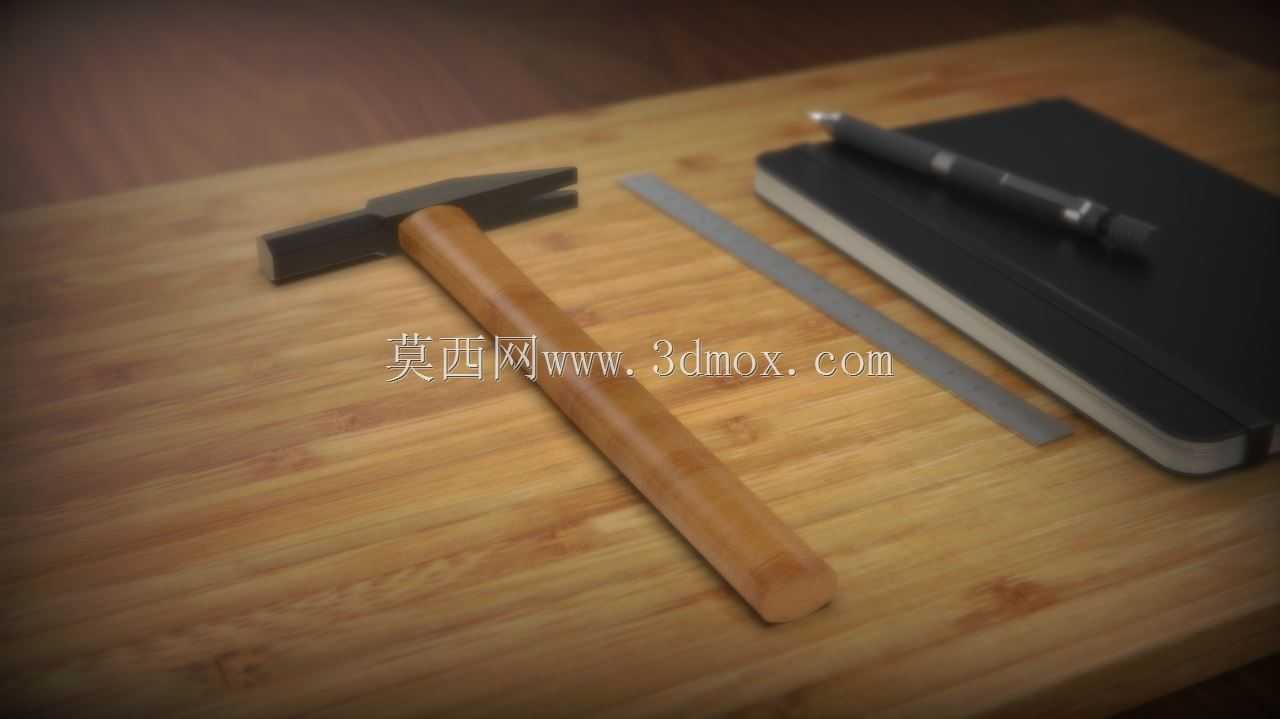

这款钉锤的三维结构完全贴合一线装配、木工作业的实际使用需求，建模过程中优先还原了作业场景下的受力逻辑与操作边界。日常家装木工作业里，它可完成木质龙骨固定、家具榫卯结构敲击就位、装饰面板临时固定等操作；设备维保场景中，能够敲击小型轴承内圈完成装配、轻击校准钣金件形位公差、配合冲子完成销钉拆卸；建筑现场的零散作业里，也可用于模板临时固定、小型预埋件敲击就位，适配多场景下的手动敲击需求。锤头采用高碳钢锻造的结构设计，一端为平面敲击端面，端面做了微小的倒圆角处理，避免长期敲击后边缘崩裂产生飞屑，敲击面的平面度控制在0.1mm以内，保证敲击时力的垂直传递，减少偏载带来的手腕扭伤风险；另一端为V型羊角起钉结构，开口角度经过反复验证，既能卡入常见的1-4寸圆钉、钢钉帽下沿，又能在起钉时借助杠杆原理，以锤头肩部为支点，用最小的力完成钉子拔出，羊角端部做了加厚处理，避免起钉时受力过大出现端部断裂。锤头与木柄的连接采用了传统的楔胀固定结构，锤头的安装孔为上小下大的锥形孔，木柄装入后从端部打入金属楔块，让木柄端部胀开完全贴合锥形孔内壁，建模时还原了楔块的安装角度与胀开后的木柄形变状态，保证连接结构的可靠性，避免使用过程中锤头脱落引发安全事故。木柄选用硬木材质的结构形态，柄身做了符合人体工学的椭圆截面设计，从锤头连接处到柄尾，截面直径先略微收窄再逐步放大，柄尾做了圆弧过渡的膨大结构，防止敲击时手从柄尾滑脱；木柄表面的弧度贴合手掌自然握持的弯曲形态，长时间握持作业也能减少手部压痕，同时硬木材质的阻尼特性可以有效吸收敲击时产生的反震力，降低手腕受到的冲击载荷。尺寸设计上，整体长度控制在320mm左右，锤头长度130mm，敲击端面直径28mm，整体重量控制在500g上下，既保证足够的敲击动能，又不会因为过重导致长时间作业手臂酸胀；锤头与木柄的同轴度控制在0.2mm以内，避免敲击时出现偏心晃动，保证敲击精度。建模过程中对各部件的装配边界做了严格校验，木柄与锤头锥形孔的配合面过盈量设置在0.2-0.3mm，符合实际装配时的压入要求，金属楔块打入深度为木柄端部长度的1/3，既保证胀紧力足够，又不会撑裂木柄；锤头的热处理区域做了结构区分，敲击端面与羊角部位的硬度更高，中间安装孔部位韧性更好，避免整体硬度过高导致锤头断裂。
