ESP8266电子纸铰链式桌面收纳盒

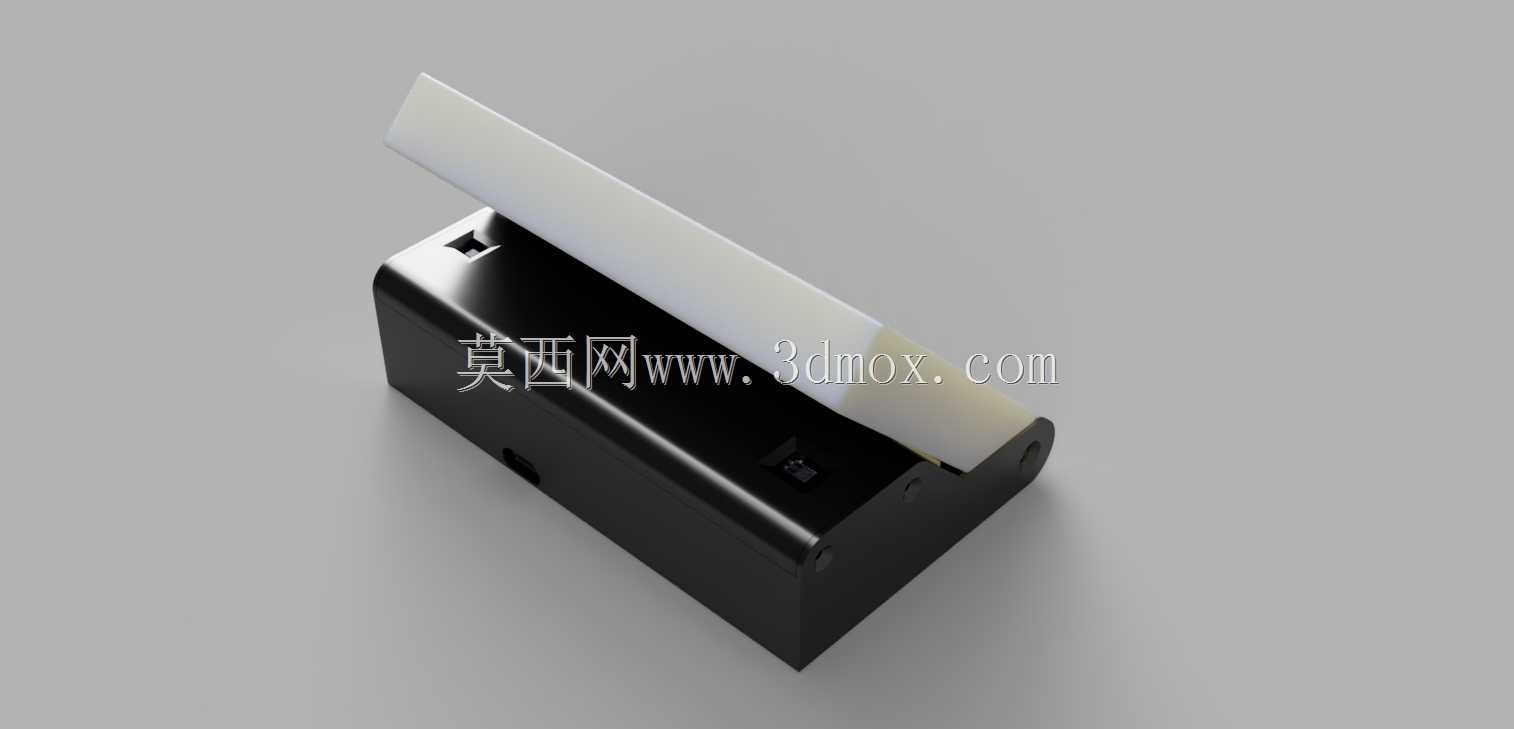

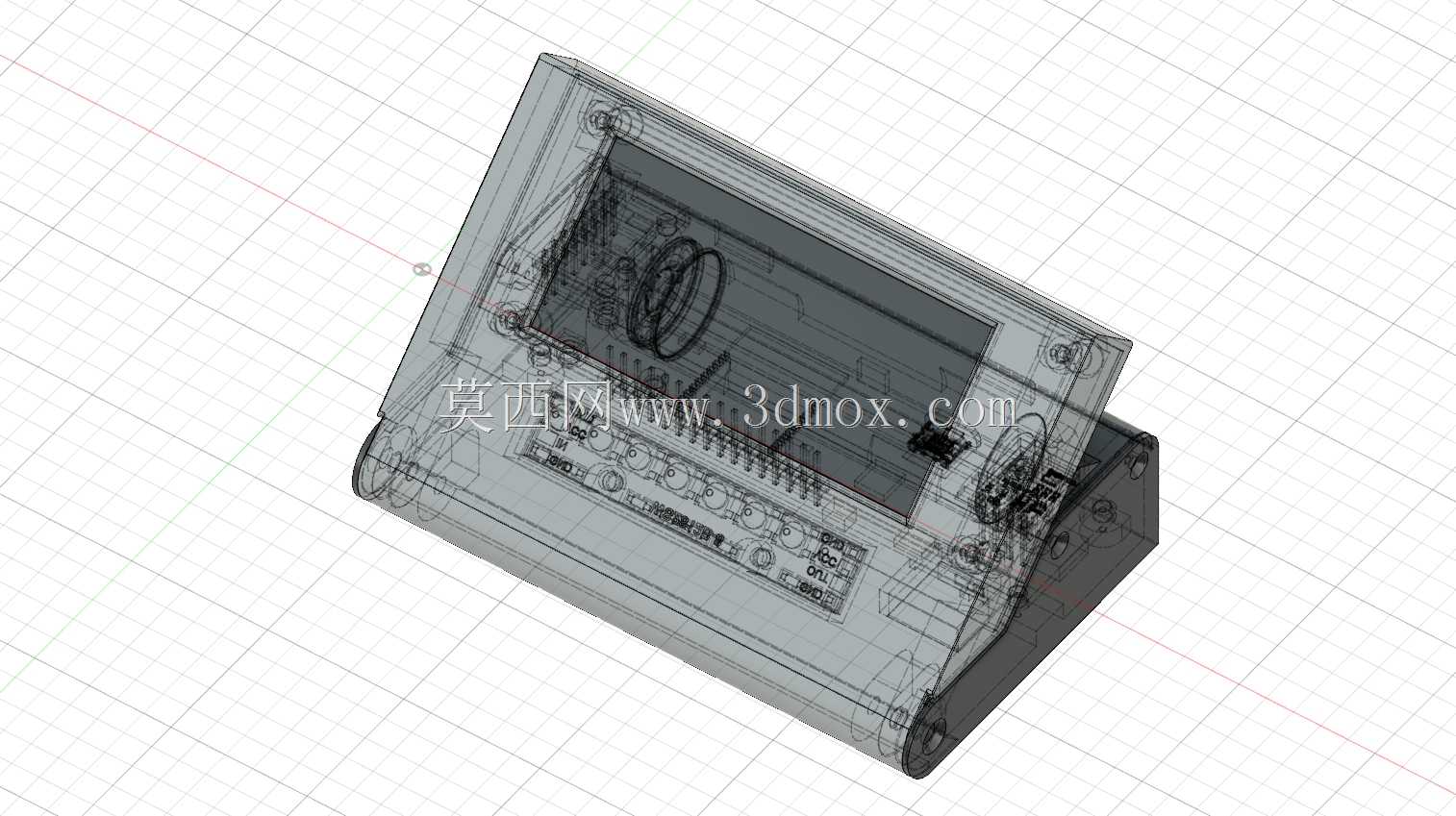

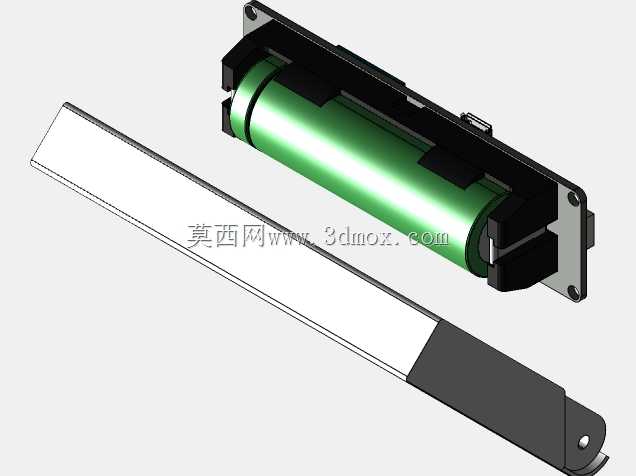

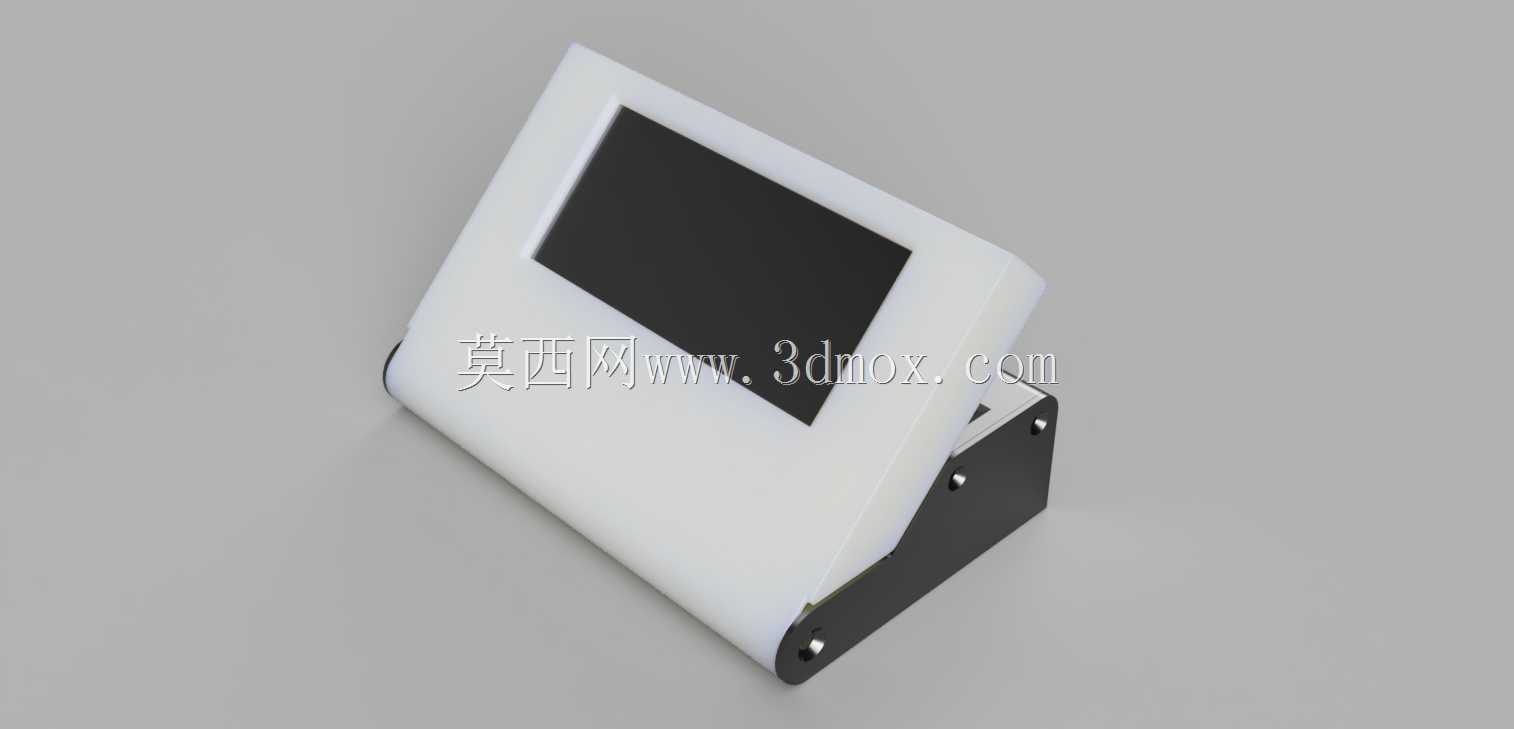

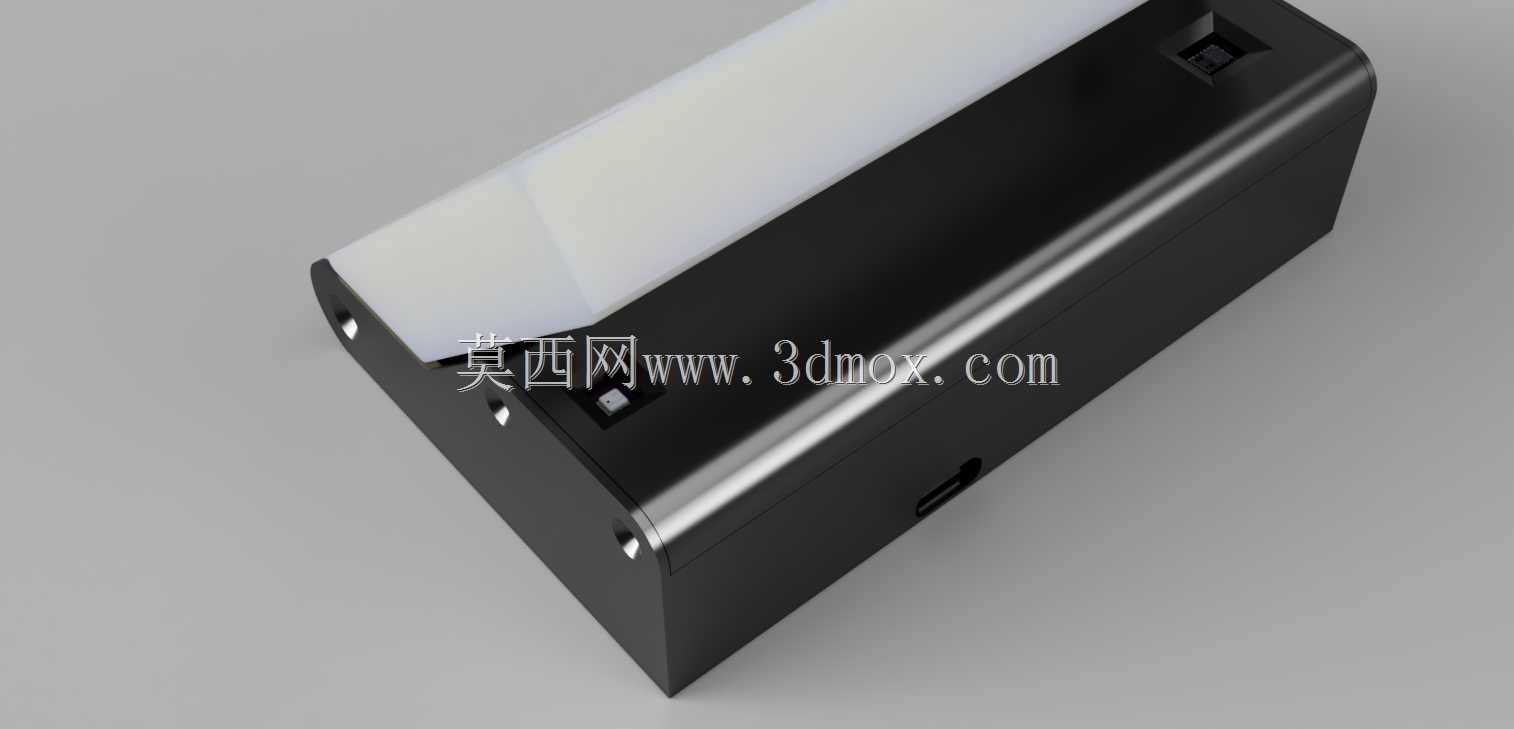

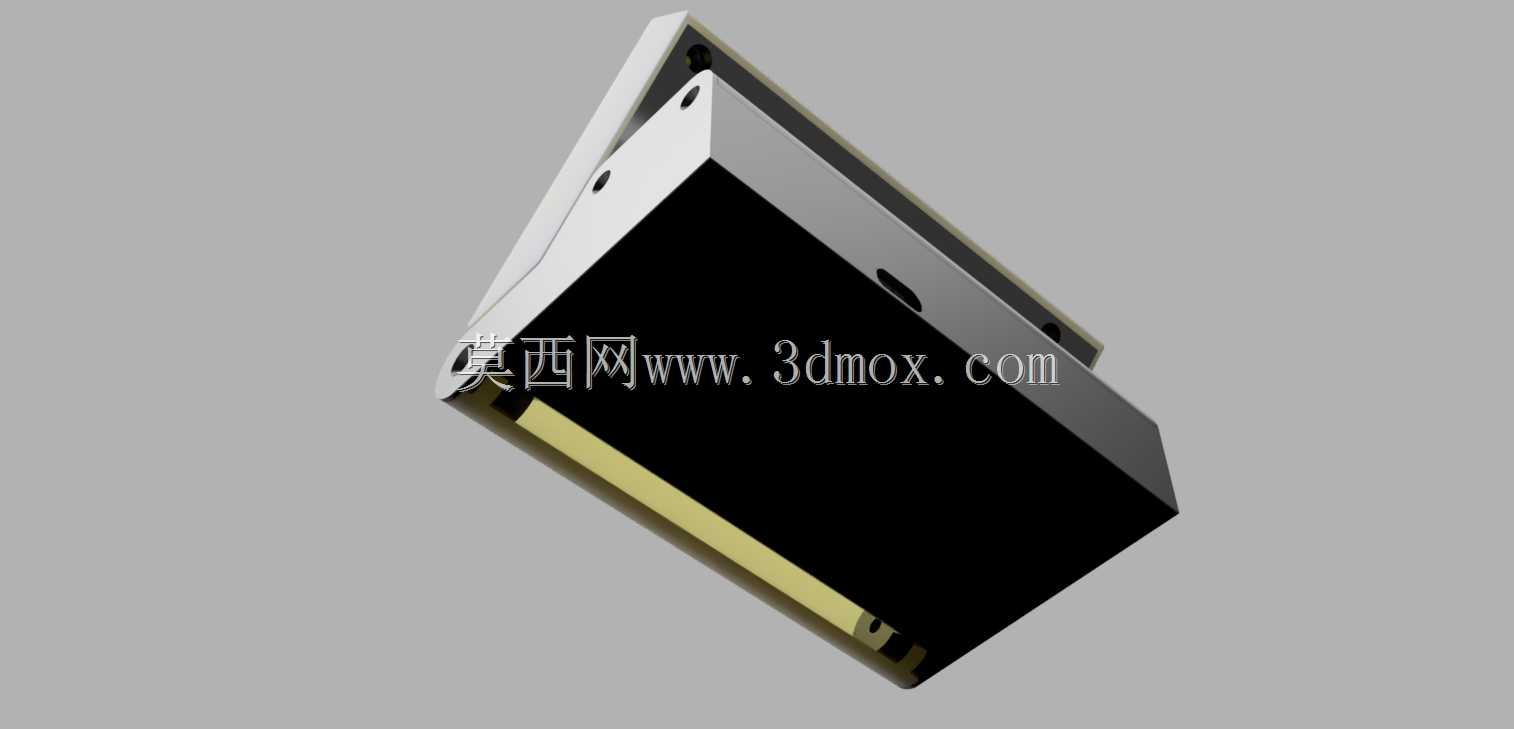

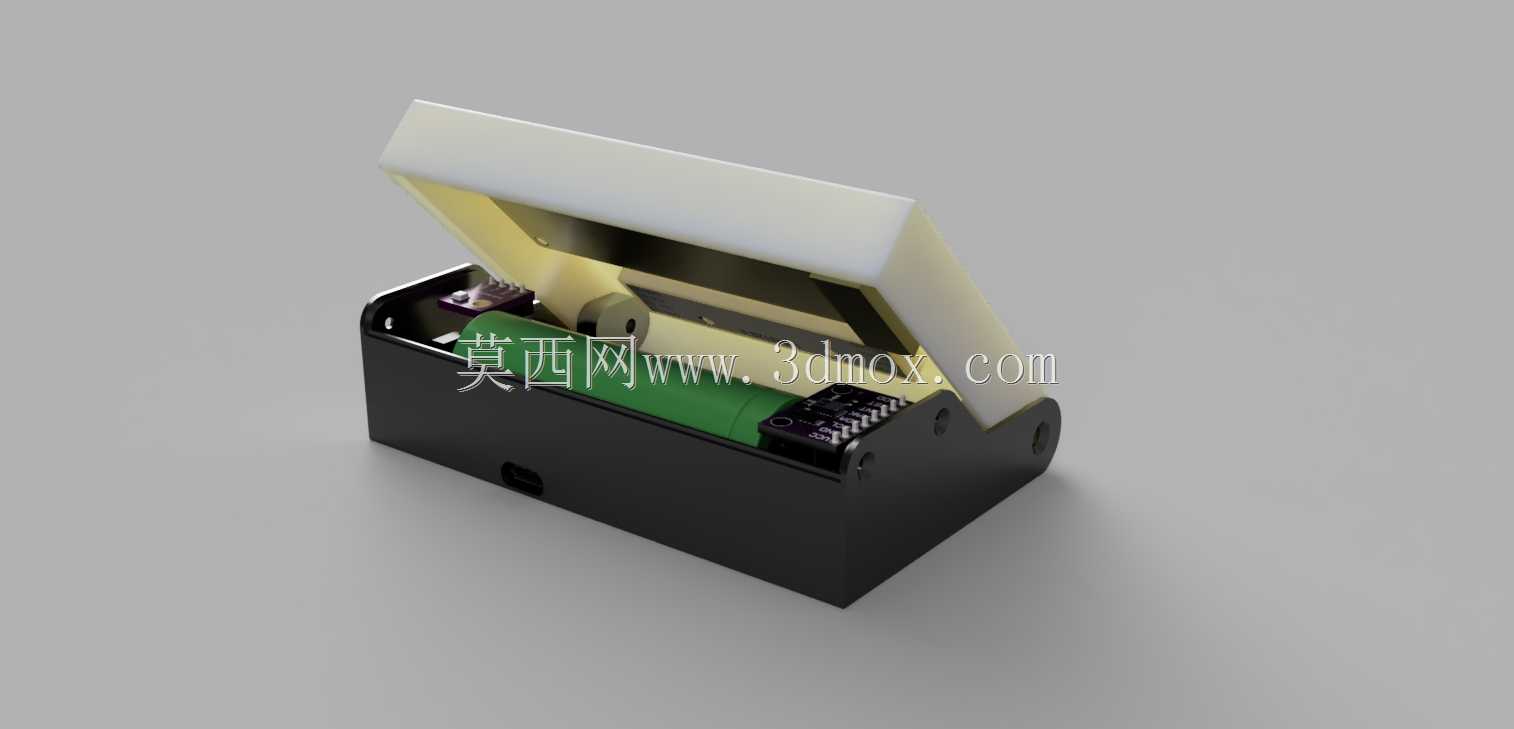

这款桌面收纳壳体的设计，最初是为了解决个人桌面小型环境监测终端的安装收纳痛点，日常办公桌面零散放置的开发板、传感模块、显示单元不仅走线杂乱，还容易因磕碰造成引脚脱焊、接口损坏，采用铰链翻盖的结构形式，既可以在闭合状态下保护内部电子元件，也能在翻开后将电子纸显示屏调整到合适的观看倾角，适配坐姿状态下的视线高度。壳体内部做了分层卡位设计，底层预留了18650锂电池的安装槽位，周边设置了走线槽与固定柱，可直接固定ESP8266核心板、wemos扩展模块，中层预留了8颗NeoPixel灯条的嵌装卡槽，灯条光线可通过壳体半透明材质均匀漫射，作为状态提示或桌面氛围补光使用，上层靠近翻盖的位置做了精准的屏幕安装位，适配2.9英寸波共享电子纸模块，屏幕周边预留了0.3mm的安装间隙，可粘贴缓冲泡棉避免屏幕与硬壳体直接接触造成刮花。壳体侧面预留了传感模块的通风开孔，对应BME280温湿度传感器与CCS811空气质量传感器的安装位置，开孔采用格栅式设计，既保证空气流通可让传感器准确采集环境数据，也能阻挡桌面灰尘进入壳体内部。铰链部分采用一体化的轴孔设计，无需额外加装金属合页，依靠3D打印材质本身的韧性实现翻盖的阻尼转动，翻盖开合角度可在0到120度之间任意悬停，不会出现自动回落的情况。壳体整体外轮廓尺寸控制在120mm*80mm*45mm范围内，放置在桌面不会占用过多空间，底部做了四个直径5mm的防滑脚垫安装位，可粘贴硅胶脚垫避免壳体在光滑桌面滑动。内部模块安装位全部采用通用化的孔位设计，除了预设的ESP8266方案外，也可兼容同尺寸的ESP32核心板安装，用户可根据自身需求调整内部搭载的功能模块，不需要重新修改壳体主体结构。壳体壁厚统一设置为2mm，既保证了整体结构强度，也不会因壁厚过大造成打印材料浪费，所有转角位置都做了R2的圆角过渡，避免尖锐边角造成使用中的磕碰划伤，内部走线槽宽度设置为3mm，可容纳3根杜邦线同时走线，槽位边缘做了倒角处理，不会刮伤线材绝缘层。
