WemosESP8266带18650电池供电模块

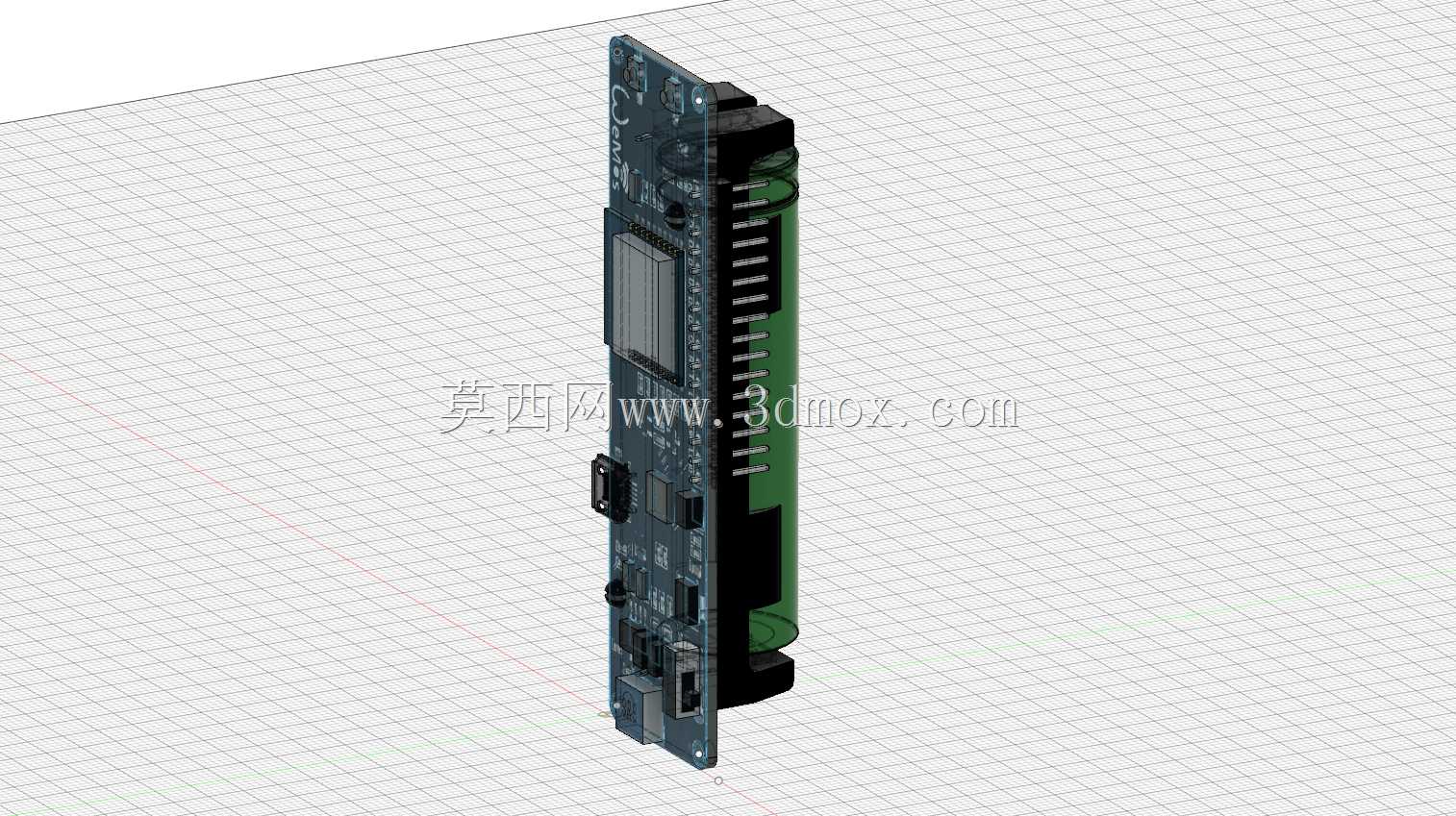

　　在物联网节点快速原型验证、小型环境监测终端搭建以及嵌入式教学实验场景中，供电与主控的一体化集成往往是决定项目落地效率的关键环节。这款Wemos ESP8266 18650模块的三维结构，完整还原了集成式物联网主控单元的硬件布局逻辑，为结构设计人员评估设备安装空间、设计适配外壳以及规划整机布线方案提供了精准的几何参考。模块的核心功能围绕“独立供电+无线主控”的需求展开，板载ESP8266无线通信芯片，可直接接入WiFi网络完成数据传输与远程控制，适配各类低功耗物联网采集场景；同时集成18650电池仓，支持单节18650锂电池独立供电，摆脱外接电源的布线限制，配合板载充电电路，可通过通用USB接口完成电池补能，

　　电源开关则实现了设备功耗的主动管控，在非工作时段切断供电以延长电池续航。从设计思路来看，该模块采用长条形PCB布局，将电池仓与主控电路沿板身长度方向排布，最大化压缩横向占用空间，这种布局尤其适配狭长型安装腔体，比如管道监测节点、柜体内部传感终端等对宽度尺寸敏感的场景。板身接口与元件的排布充分考虑了实际使用中的操作便利性：充电接口位于板端一侧，无需拆解外壳即可外接充电线；功能插针沿板边规整布置，方便外接温湿度、光照、气体等各类传感器，扩展硬件功能；电源开关设置在易触碰的板边位置，无需借助工具即可完成设备通断操作。在外形尺寸与安装边界方面，三维模型完整呈现了板身的长宽厚比例，以及电池仓凸起部分的高度差——18650电池仓位于PCB背面，

　　会形成明显的局部凸起，设计配套外壳时需在该区域预留足够的容纳空间，避免出现装配干涉；板身预留的安装孔位可直接配合铜柱完成固定，也可通过排针将模块插接在面包板或定制载板上，适配不同的安装固定方式。对于三维建模与结构设计从业者而言，该模型的参考价值不仅在于还原元件外观，更在于清晰呈现了集成式电子模块的空间占用逻辑：在设计包含该模块的整机结构时，需同时兼顾PCB板身的平面尺寸、背面电池仓的立体凸起、外接插针的接线空间以及充电接口的操作空间，任何一个维度的尺寸遗漏都可能导致外壳装配失败或接口无法使用。在实际设备选型中，该模块可直接作为独立主控单元嵌入各类小型物联网终端，比如室内空气质量监测仪、仓库温湿度采集节点、智能开关控制终端等，

　　无需额外设计电源管理电路，大幅缩短硬件开发周期；其规整的板型也方便通过3D打印定制专用外壳，快速完成从原型到成品的转化。模型中对充电电路、开关元件、排针接口等细节的还原，能够帮助设计人员在整机建模阶段直接完成干涉检查，提前发现布线、装配中可能存在的空间冲突，减少后续打样修改的次数。
