CCS811空气质量检测传感模块结构设计

　　在室内空气监测设备、新风系统、智能楼宇环境节点以及小型桌面空气质量检测仪的开发中，气体传感模块的结构边界往往直接决定整机布局。这类模块不是孤立的芯片载板，而是要嵌入到风道、壳体与主控板之间，既要保证气体能够顺畅接触敏感元件，又要避让周边接插件、固定柱和走线空间，因此在三维结构阶段把模块本体、引脚伸出长度、安装孔位和周边元件高度全部还原清楚，能够大幅减少后期打样时的干涉返工。

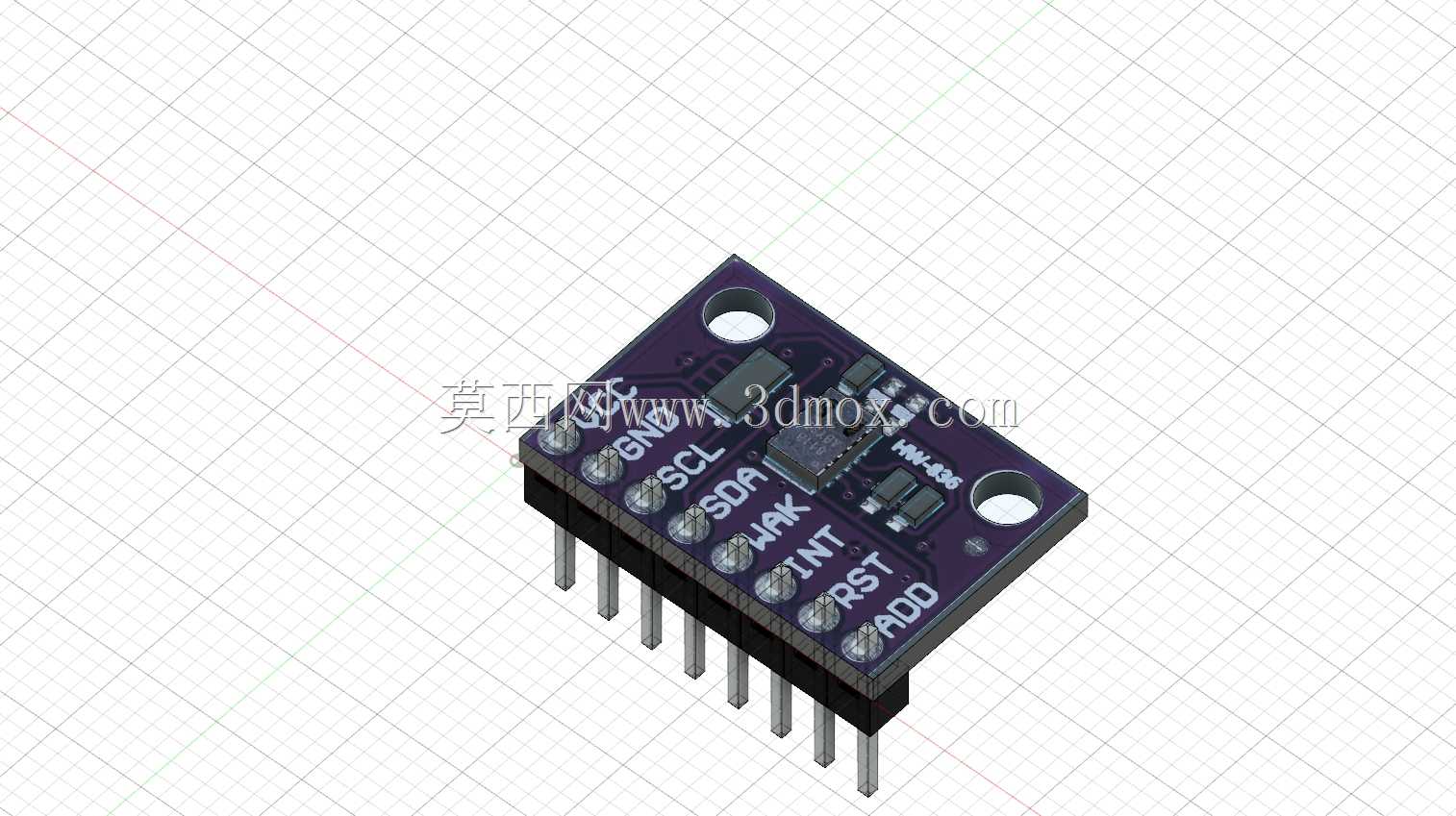

　　该模块以CCS811气体检测芯片为核心，板载必要的外围阻容、状态指示与上拉元件，通过标准2.54mm间距排针引出GND、SCL、SDA、WAK、INT、RST、ADD等信号。I2C通信引脚用于与主控交换等效二氧化碳及总挥发性有机物数据，WAK引脚承担休眠唤醒控制，INT可向主控发出数据就绪或阈值中断，RST用于模块复位，ADD则支持地址选择。实际布线时，这些引脚的定义直接关系到杜邦线连接、底板插座排布以及软件引脚映射，结构建模时如果只画一块简化矩形板，很容易在装配阶段忽略排针两侧的焊接余量与插拔操作空间。

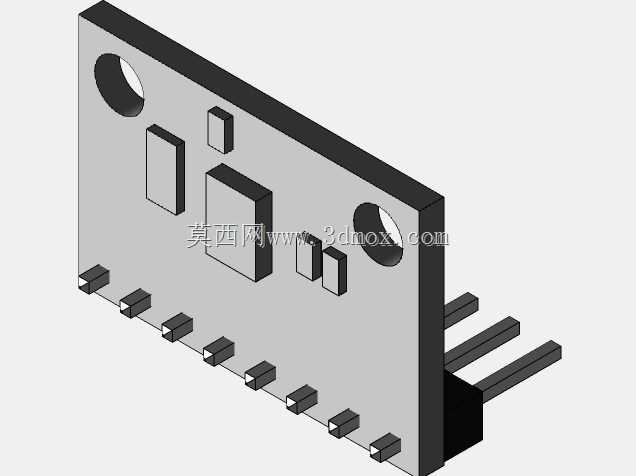

　　从外形上看，模块采用矩形PCB布局，四角中的两角设置金属化安装孔，可通过铜柱或螺丝固定在设备内部支架上。板上芯片、排针和接插件的高度不同，三维模型需要分别表达顶层元件的最高轮廓与底层排针的悬伸长度。对于贴板安装场景，排针向下穿过主控板或转接板，模块底面与承载板之间要预留焊盘和锡封高度；若采用立式插接，排针末端到PCB顶面的总高会影响设备上盖与模块之间的安全间隙。安装孔的位置也不是单纯的视觉特征，它决定了模块在风道附近的固定姿态，孔边到板边的距离、孔径与螺丝头沉台空间都应在整机干涉检查中一并考虑。

　　设计这类传感模块时，不能只关注电气连通性。CCS811的测量结果容易受温湿度漂移影响，工程上通常会在同一环境腔体内配合温湿度传感元件进行补偿。结构设计需要让气体敏感区域处于可接触空气的位置，同时避免紧贴发热电源芯片、封闭胶壳或强气流死角。若模块安装在新风设备内，应尽量让其自然暴露在经过采样风道的环境空气中；若用于桌面检测仪，则要与外壳开孔形成对应关系，既不能让灰尘直接沉积在元件表面，也不能把传感器完全封闭在无空气交换的腔内。模型中保留丝印标识，有助于在整机布线和调试阶段快速确认引脚方向，防止SCL与SDA反接、WAK未拉低导致模块不工作等常见问题。

　　从建模细节看，PCB基板厚度、排针塑座高度、金属针截面与伸出长度、板上芯片封装轮廓以及安装孔倒角都应按实物层级建立。排针并非简单薄片，其方形金属针在插接后会占据底板孔位周围的空间，相邻针之间还要考虑绝缘距离。顶层芯片和外围元件的高度差会影响模块上方是否能够叠加屏蔽罩、标签或导热结构。若设备内部存在线束，模块最高元件轮廓还应与线束绑扎区域保持间隙，避免组装时线束压到元件。对于需要在Fusion或STEP环境中进行整机校核的工程师来说，这些细节比单纯的外观渲染更有价值。

　　在实际选型中，该模块适合空间紧凑、需要数字输出空气质量数据的嵌入式场景。它不提供温湿度本身的测量，因此系统结构应预留补偿传感器的安装位置，并使两者处于相近的空气环境。软件读取周期、预热阶段和阈值报警策略会影响设备工作流，但结构层面同样要为长期运行考虑：模块不应布置在凝露位置，安装孔附近避免应力集中，排针插接方向要便于维修拆卸。若整机采用卡扣壳体，模块边缘与卡扣顶针之间需留出拆装变形空间；若采用螺丝壳体，则要保证螺丝刀路径不会被排针或高元件阻挡。

　　整体而言，这个三维结构把传感模块的板形、孔位、引脚和元件高度完整呈现，可直接用于环境检测设备的内部布局校核。工程师在导入装配后，能够据此判断模块与主控板、风道、外壳、固定柱和线束之间的关系，也能评估不同安装姿态下的气体接触条件。对于需要快速搭建室内空气质量监测原型的项目，这种按真实模块尺寸建立的结构件能够让硬件连接、壳体设计和装配验证同步推进，而不是等实物到手后才发现引脚干涉、孔位错位或上方空间不足。
