室内环境监测节点便携终端结构设计

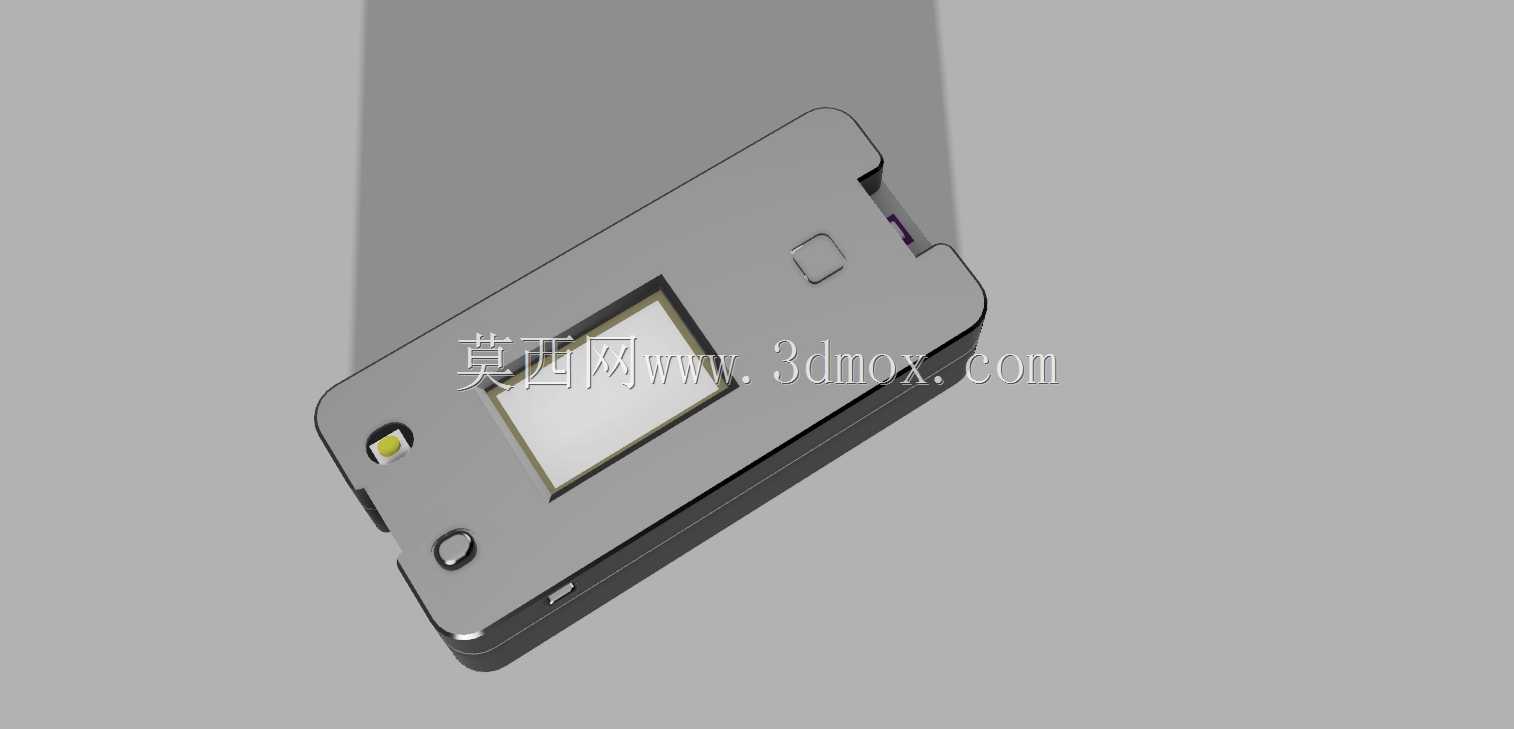

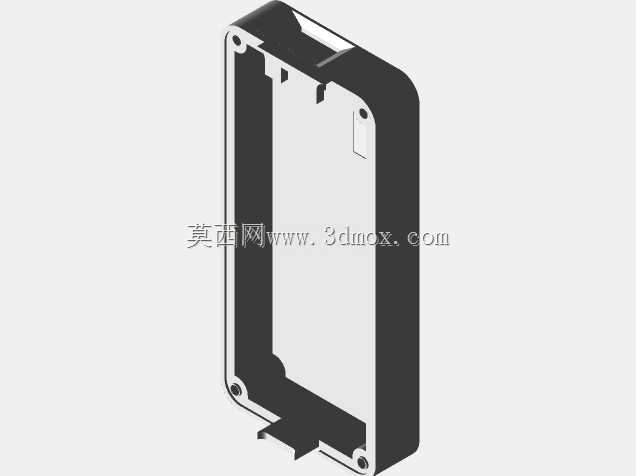

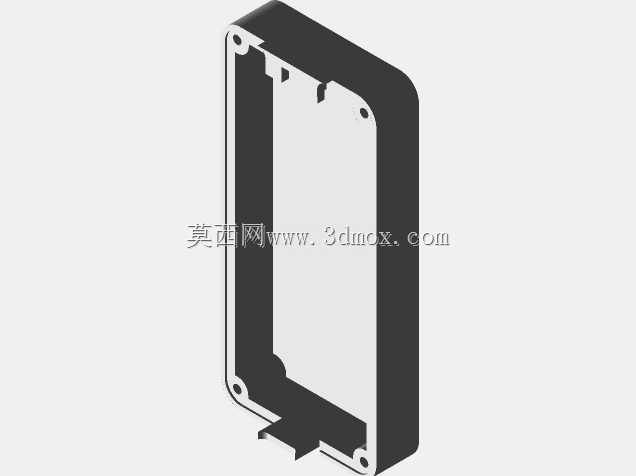

这款室内环境监测终端的结构设计，核心围绕民用室内健康场景的长期部署需求展开，区别于工业级传感设备的厚重外壳，整体采用扁平长方体的紧凑布局，外壳边缘做了大圆角过渡处理，既避免日常挪动时的磕碰划伤，也能适配桌面摆放、墙面贴装等多种安装场景，不会因棱角突出产生突兀感。从结构布局来看，正面预留的矩形开窗对应T型显示屏的安装位，屏幕周边做了0.3mm的下沉台阶，用于贴合固定透明防护面板，既可以阻挡日常浮尘侵入设备内部，也能避免擦拭屏幕时直接刮花显示区域；屏幕旁侧的小型开孔对应状态指示灯，开孔处做了内倒角处理，避免光线直射产生眩光，同时能让指示灯的光线以漫反射形式透出，在弱光环境下也不会过于刺眼。侧边的开槽对应内置电池的充电接口与功能按键，按键采用与外壳齐平的设计，按键周边预留0.15mm的活动间隙，既保证按压反馈清晰，也能减少缝隙积灰的可能；外壳的上下壳体采用卡扣加内部螺丝的固定方式，卡扣沿壳体周圈均匀分布，保证合模后的缝隙均匀一致，内部螺丝柱做了加强筋连接，避免多次拆装后出现柱体断裂的问题。内部结构的分层设计逻辑清晰，最上层为显示模块与主控电路板，中间层为传感组件的安装位，预留了对应传感元件的通气开孔，保证空气能够自然流通到传感检测面，避免外壳封闭导致检测数据滞后；最下层为锂聚合物电池的安装仓，电池仓周边做了限位筋，配合双面泡棉胶固定电池，避免设备挪动时电池晃动拉扯内部接线。从安装边界来看，整机厚度控制在15mm以内，长度不超过90mm，宽度控制在50mm左右，整体重量控制在100g上下，不管是放置在桌面、书架，还是通过背胶固定在墙面、柜体侧面，都不会占用过多空间，也不会因自重过大出现脱落问题。外壳表面采用细磨砂纹理处理，既不容易残留指纹和污渍，也能提升手持挪动时的摩擦力，减少滑落风险；壳体的所有转角处都做了壁厚均匀性校验，避免注塑生产时出现缩痕、翘曲等缺陷，内部的走线槽做了圆角过渡，避免组装时划伤线材绝缘层，所有电子元件的安装位都预留了对应的定位柱，组装时可以快速对位，提升装配效率。这款设备的结构设计没有冗余的装饰性结构，所有外观特征都服务于功能实现，比如侧面的小型凹槽是为了方便撬开上下壳体进行维护，底部的四个微小凸点可以让设备放置在桌面时与桌面留出微小间隙，既保证底部通气顺畅，也能避免桌面的水渍直接接触壳体底部。
