I2C接口RGB旋转编码器模块结构设计

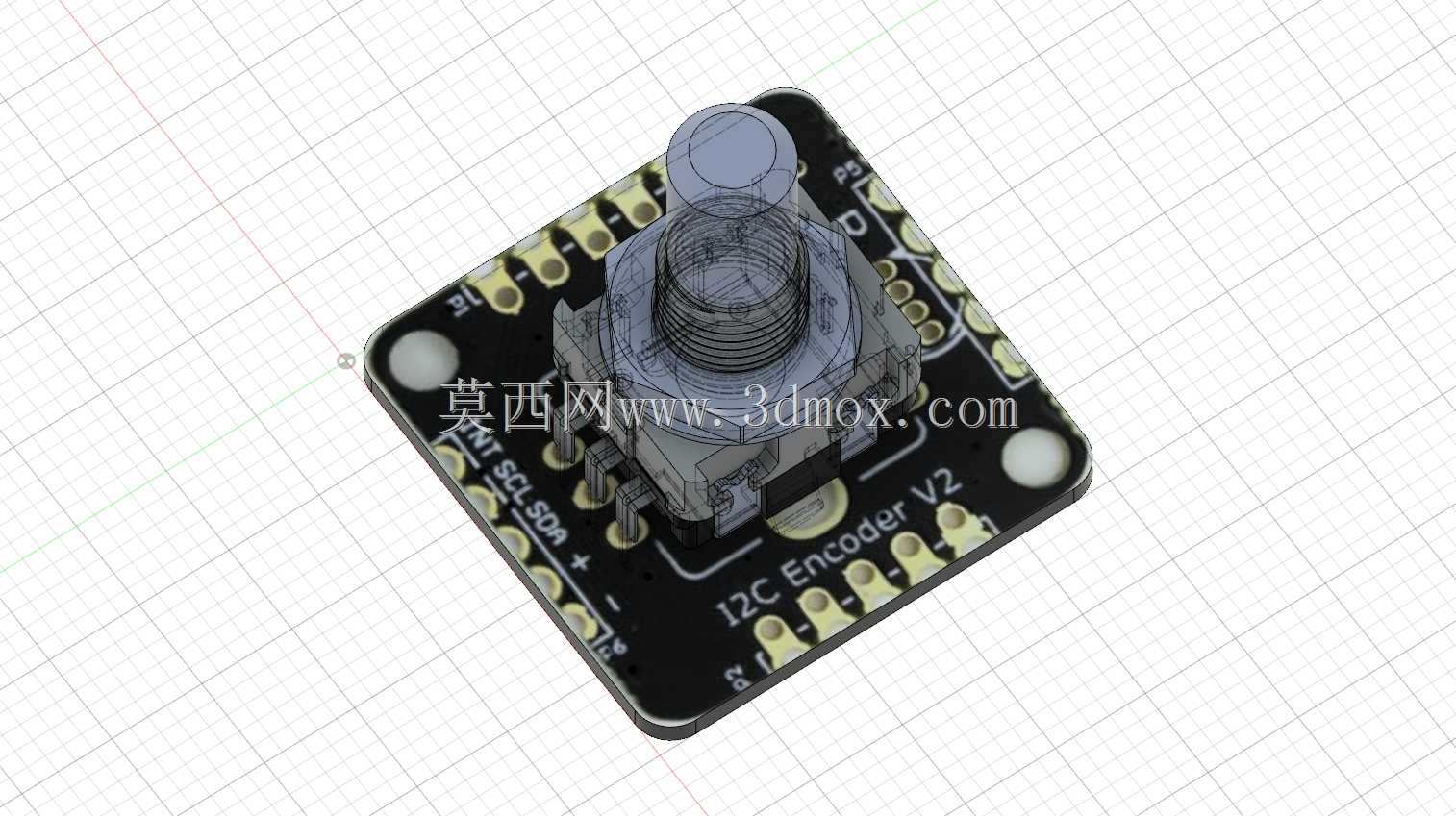

　　在小型人机交互面板、桌面控制外设以及嵌入式实验装置中，旋转编码器承担着参数调节、菜单切换和数值输入的任务。这款带RGB指示的I2C旋转编码器模块把机械旋转输入、按键确认和状态灯光集成在同一块小板上，适合在空间受限的设备内部作为独立输入单元使用。模块本体采用方形PCB布局，四角预留安装孔，中心布置编码器本体，周边排布信号焊盘与固定元件，整体结构紧凑，便于在面板后侧或控制盒内部完成装配。

　　从实际使用角度看，这类器件常见于音频设备音量调节、灯光控制台参数设定、3D打印机操作面板、测试仪器菜单选择以及智能家居控制面板。相比传统电位器，旋转编码器没有模拟量行程终点的限制，可以连续旋转并输出正交脉冲，适合需要大范围、细步进调节的场景。板载RGB灯珠则可通过不同颜色反馈设备状态，例如待机、选中、报警或数值区间提示，减少额外指示灯的布置需求。I2C通信方式只需要两根信号线即可完成数据读取，在多外设系统中能够节省主控引脚，也简化了线束连接。

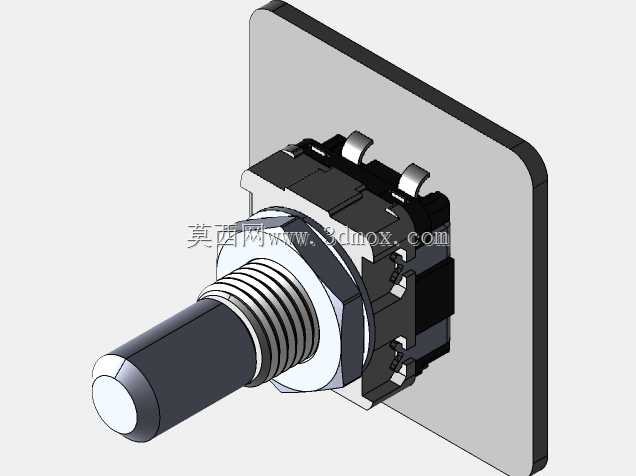

　　结构设计上，编码器金属轴套位于PCB中心，轴体向上伸出，用于安装用户选配的旋钮。轴套周围保留了足够的环形空间，既保证焊接强度，也给面板开孔和螺母锁紧留出操作余量。PCB四角的圆孔用于机械固定，可通过铜柱、螺钉或隔离柱安装在壳体内部；若采用面板前置安装，则需要在面板上开出与轴套直径匹配的中心孔，并在背面预留PCB厚度、焊盘高度和插接空间。设计面板时不能只关注轴孔尺寸，还要核算旋钮外径与面板文字、相邻按键之间的安全距离，避免旋转时与周边结构发生干涉。

　　模块边缘的焊盘按信号、电源和地分组排列，适合直接焊接排针、排线或表面贴装连接。三维建模时需要准确表达焊盘间距、孔径、丝印位置以及元件高度，尤其是编码器轴套顶端到PCB底面的总高度，这一尺寸直接决定面板与主板之间的堆叠距离。若设备内部还有排针、连接器或外壳加强筋，应在数字样机中进行包络检查，确认旋钮按下时不会压到周围元件，也不会因轴体晃动造成卡滞。

　　编码器顶部的按键功能通过向下按压轴体实现，因此结构设计中要考虑按压行程与回弹空间。支撑PCB的固定柱应尽量靠近四角，使中心受力时板弯控制在较小范围；若只在两侧固定，长期按压可能导致PCB变形或焊点疲劳。RGB发光元件位于编码器附近，建模时可保留灯珠位置与透光路径，便于后续设计导光件或半透明旋钮。若采用透明旋钮，光线会从轴体周围扩散，颜色混合更均匀；若采用不透光旋钮，则需要在面板上单独设置导光窗口。

　　在设备选型阶段，工程师通常会把该模块作为一个子装配体放入整体结构中，重点核对三类边界：一是旋转外径，即旋钮最大轮廓与面板开口之间的间隙；二是轴向高度，包括轴套、螺纹段、螺母厚度、旋钮高度以及板底元件突出量；三是接线空间，包括排线弯折半径、插头拔出距离和手指焊接或检修空间。对于需要量产的设备，还应在模型中预留公差，避免面板开孔、安装孔位与PCB实物之间出现累积偏差。

　　该模块的建模价值不只在于外观展示，更在于为人机界面布局提供准确的空间参考。通过把编码器、PCB、焊盘、安装孔和灯光位置完整建出，结构工程师可以同步完成面板开孔、壳体支撑、线束走向和旋钮选型。软件和硬件工程师也能在样机制作前理解交互部件的高度关系，减少后续打样中的干涉返工。对于教学和开源硬件项目而言，这种细化模型还能直接用于装配说明、爆炸视图和面板加工图生成，使机械设计与电路设计在同一数字环境中协同推进。
