气动三联件空气调节过滤装置三维结构

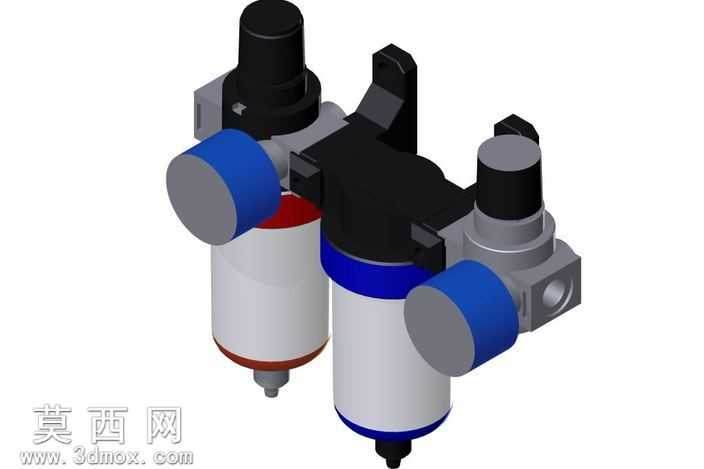

本作品为气源处理用空气调节过滤组合装置的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个功能元件的零件建模，再按照实际气动回路的装配逻辑完成整体装配约束，确保各部件的相对位置、配合间隙完全符合工业气动元件的实际装配规范。建模阶段针对不同功能部件的结构特征做了精细化还原：顶部的调压旋钮采用柱体叠加防滑纹理结构建模，还原了手动调压操作的握持结构特征；中部的阀体集成块采用一体化块体建模，精准还原了气路连通孔位、安装固定耳座、接口螺纹的结构细节，孔位的同轴度、安装面的平面度均按照机械加工公差要求做了参数化约束；过滤杯部分采用透明材质属性设置，还原了实际产品中聚碳酸酯滤杯的通透视觉效果，杯体底部的排污阀结构做了细节刻画，还原了手动排污的按压式结构特征；端盖与杯体的密封胶圈采用环形实体建模，还原了密封结构的装配位置。材质渲染阶段针对不同部件做了差异化材质分配：金属阀体部分采用哑光铸铝材质，还原压铸铝件的磨砂金属质感；调压旋钮、固定支架采用黑色工程塑料材质，添加细微的颗粒质感还原注塑件表面特征；蓝色端盖采用亮面蓝色工程塑料材质，还原工业气动元件的典型配色特征；滤杯部分设置半透明玻璃质感材质，添加轻微的折射与反射效果，模拟透明滤杯的视觉表现。整体结构设计遵循气源处理三联件的功能逻辑，集成了空气过滤、压力调节、油雾分离三类核心功能，各功能单元的气路连通结构在模型中做了完整还原，安装支架的固定孔位、管路接口的螺纹规格均参考行业通用标准设置，模型可直接用于气动回路装配模拟、产品结构展示、教学演示等场景，装配过程中添加了合理的干涉检查，确保各活动部件的运动行程无结构干涉，完整还原了该类气动元件的真实结构特征。
