五引脚贴片式SOT23封装半导体元器件

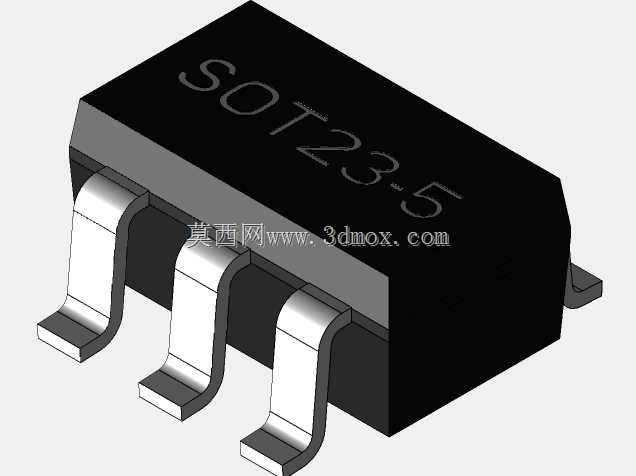

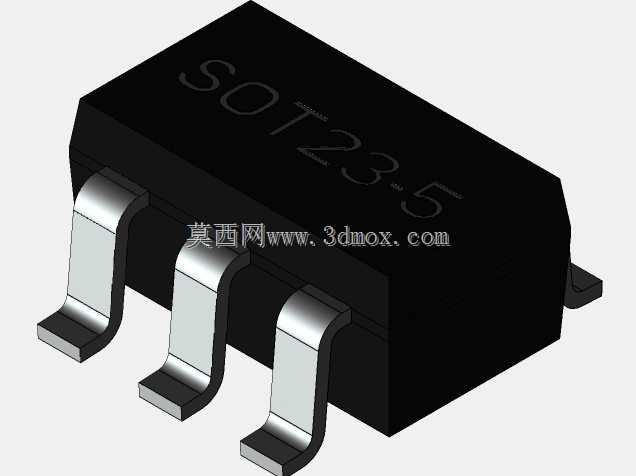

在消费电子、工业控制板卡、便携检测设备的PCB布局环节，这类五引脚小尺寸贴片封装器件是板级集成里的常用基础元件，常用来承载小信号放大、电源稳压、逻辑电平转换、接口防护这类核心功能，相比传统直插封装，它能大幅压缩板上占用空间，适配高密度贴装的生产工艺，适配回流焊的批量生产流程，能有效降低整板的装配高度，适配超薄类电子产品的结构堆叠需求。做板级结构设计的时候，首先要卡准安装边界，这款器件引脚间距为0.95mm，本体长度3.0mm、宽度1.7mm、本体高度1.45mm，布局时要在器件周边预留足够的焊盘空间与维修操作间隙，引脚成型的弧度是建模时的重点，既要符合SMT贴装的共面度要求，保证焊接时每个引脚都能和焊盘充分接触，避免虚焊、立碑等焊接缺陷，还要兼顾引脚的机械强度，避免在分板、整机装配的外力冲击下出现引脚变形、断裂的问题。建模过程中，本体上的标识刻印做了等比例还原，方便生产环节的目视核对与AOI光学检测识别，引脚的金属弯折角度、镀层区域的分界都按照实际量产器件的尺寸做了还原，没有做过度的简化处理，导入PCB装配仿真时，可以直接用来做干涉检查，验证器件和周边壳体、接插件、 taller元件的安全间隙，避免后期打样出现结构顶碰的问题。这类封装的器件在实际选型时，结构工程师不需要额外开定制钢网，用通用的SOT23-5封装钢网就能完成锡膏印刷，适配绝大多数SMT产线的贴装吸嘴规格，不需要定制特殊吸嘴，能有效缩短新品的打样周期，降低生产准备成本。建模时特意还原了引脚末端的倒角细节，这个细节在做DFM可制造性检查时很关键，能模拟锡膏熔融时的引脚浸润效果，提前预判焊接时的锡量分布，避免出现桥连、少锡的工艺问题。本体的黑色塑封部分做了哑光质感的还原，和实际器件的塑封表面质感一致，做产品渲染或者整机数字孪生展示时，能更贴近真实的成品效果，不需要额外调整材质参数。在做板级热仿真的时候，这个模型的本体尺寸、引脚接触面积都和实物一致，可以直接赋予对应的材料参数，模拟器件工作时的热量通过引脚传导到PCB铜箔的散热路径，帮助工程师评估不同布局下的器件温升，避免过热导致的性能漂移或者寿命缩短问题。
