Hbot结构400幅面激光数控加工设备

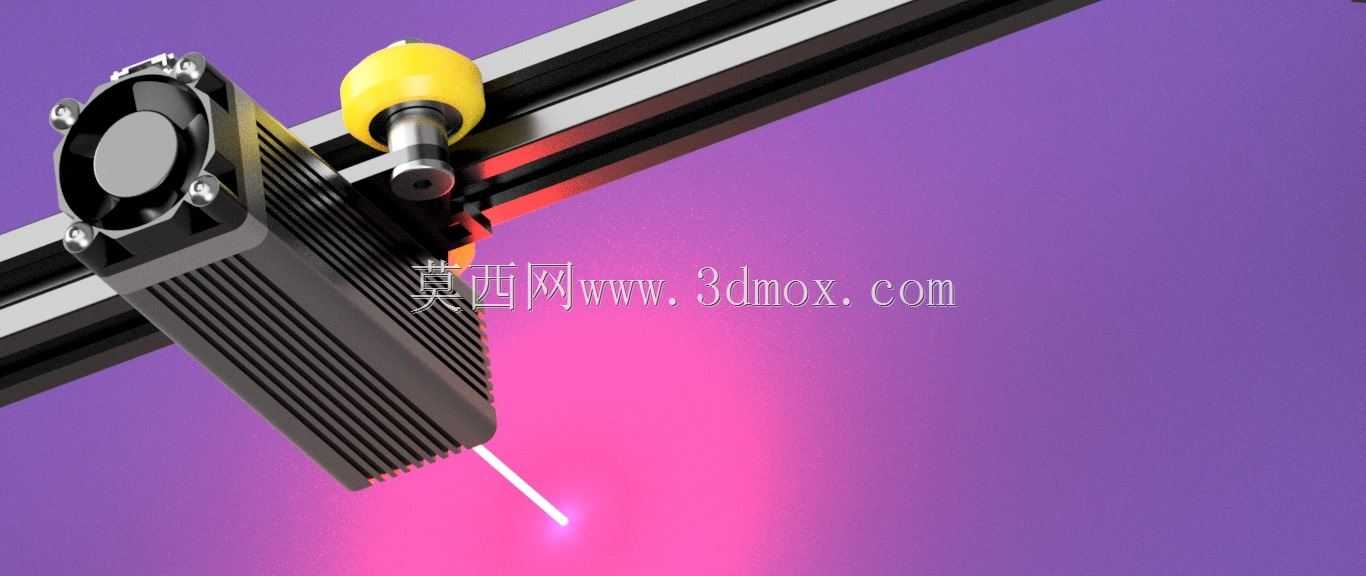

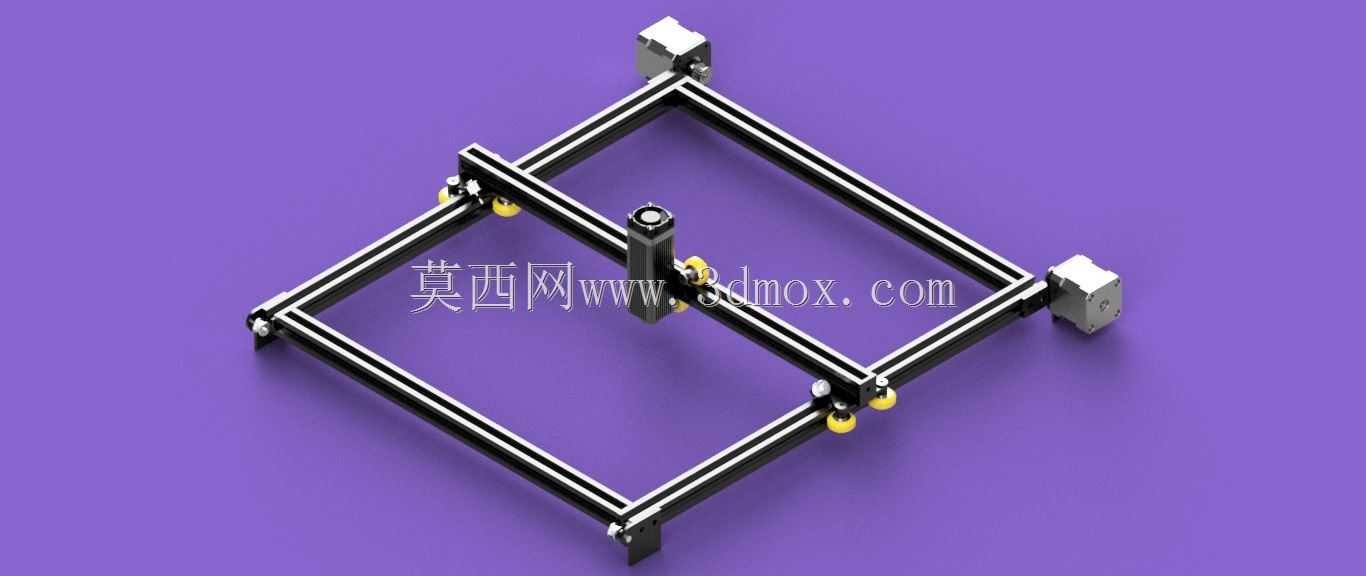

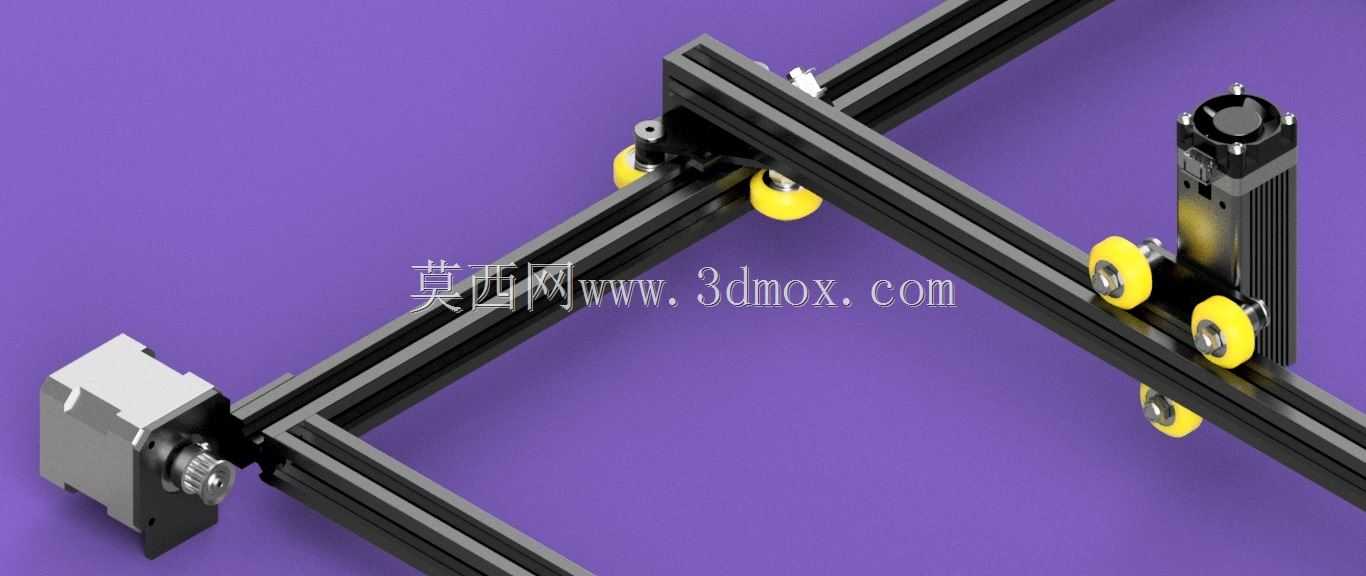

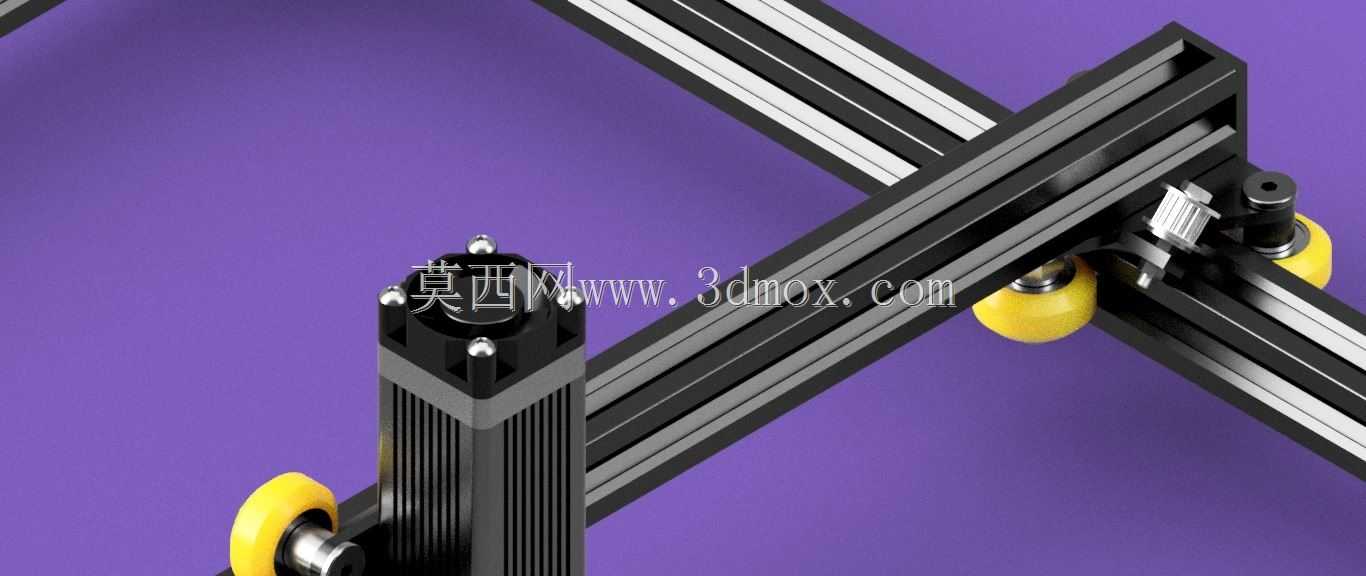

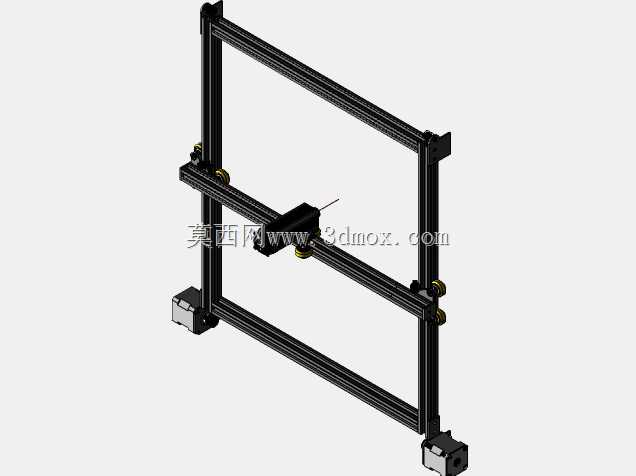

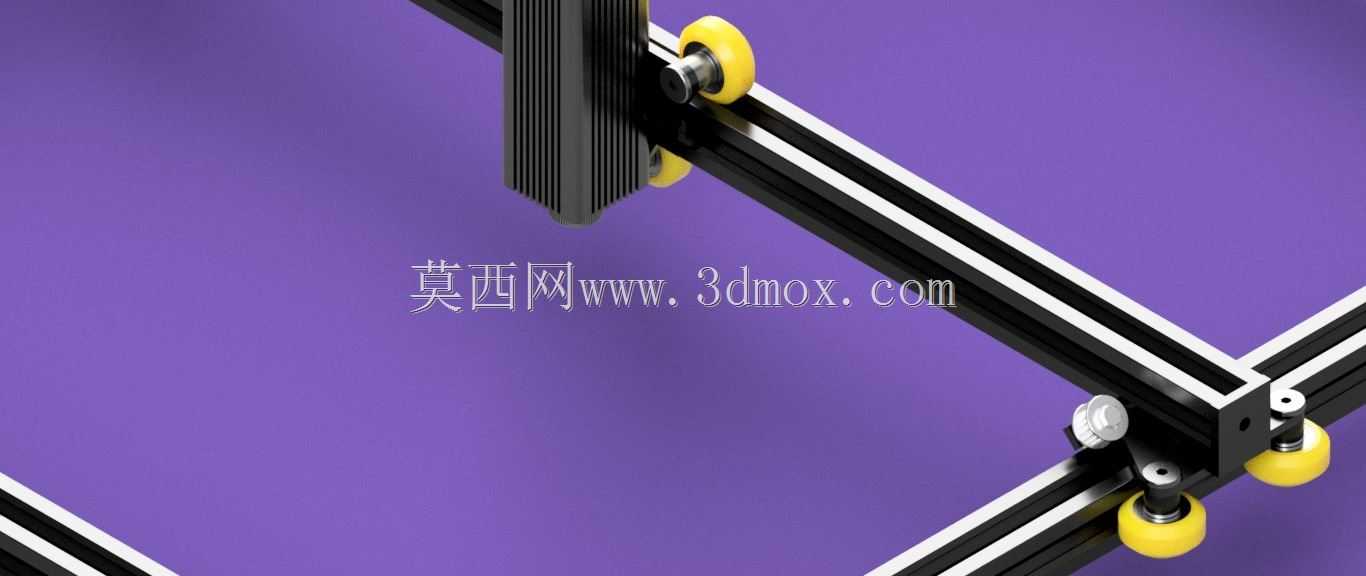

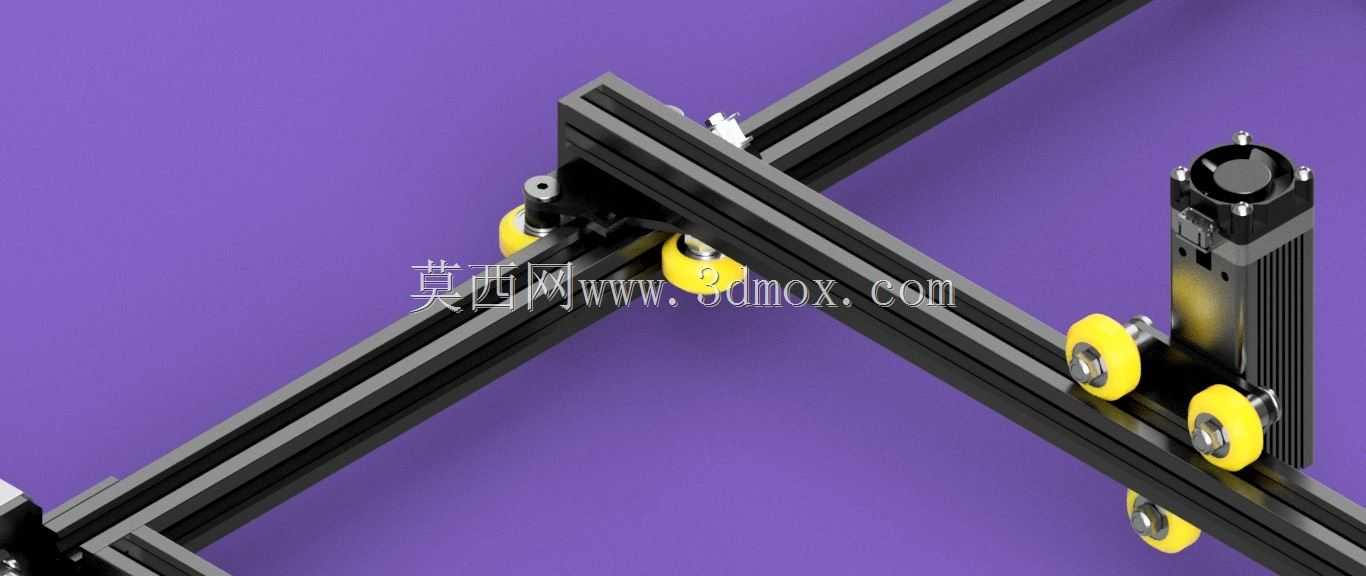

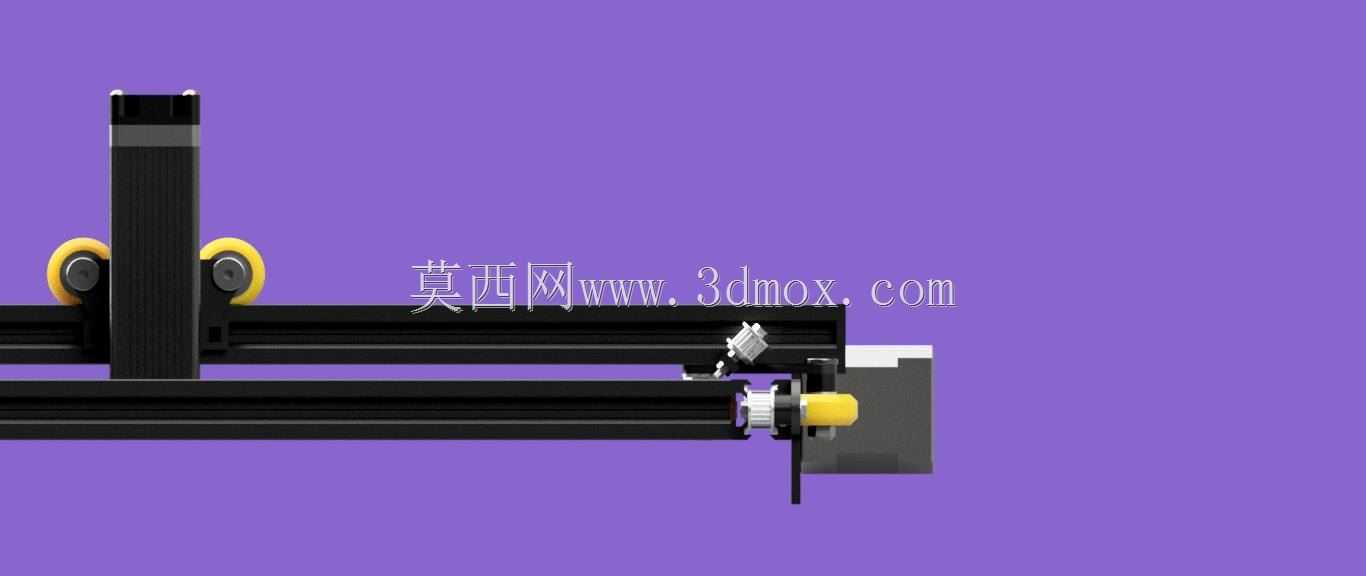

这款采用Hbot运动结构的激光加工设备，有效加工幅面为400x450mm，在小型加工场景中适配性极强，常见于个人工作室打样、小批量非金属工件裁切、教学实训场景的实操演示，也可嵌入小型生产线完成薄型工件的标识刻制、轮廓裁切工序。从结构设计逻辑来看，Hbot结构通过单根长同步带配合两个驱动轮的差速运动实现激光头的XY向位移，相比传统双丝杆传动结构，能在保证运动精度的前提下大幅压缩整机的横向安装空间，运动部件的惯量更低，高速往复运动时的整机振动更小。设备的激光执行端集成了散热风扇与聚焦调节机构，散热模块直接贴附在激光发生组件外侧，可在长时间连续作业时快速导出工作热量，避免激光功率因温升出现衰减，聚焦机构采用螺纹微调结构，操作人员可根据不同厚度的加工材料快速调整焦点位置，保证切缝宽度与刻蚀深度的一致性。整机的运动导向采用标准线性导轨，导轨安装基面经过平面度校准，X向导轨横跨加工幅面两端，Y向运动通过同步带拖拽横梁实现位移，安装边界上，整机的机架外轮廓预留了电控组件、排风接口的安装位置，底部可搭配通用型材机架固定，不需要额外定制复杂的安装基座。设计过程中针对45度惰轮的布置做了受力校核，惰轮的安装座采用沉孔固定方式，可抵消同步带高速运动时产生的侧向拉力，避免长期运行后出现带轮偏斜、同步带跳齿的问题，同时同步带的张紧结构设置在横梁端部，不需要拆解外罩即可完成张紧度调整，日常维护的操作门槛更低。激光头的走线采用拖链内置布局，所有动力线、信号线都收纳在柔性拖链内，随运动部件往复移动时不会出现线缆缠绕、剐蹭加工区域的问题，拖链的弯曲半径匹配线缆的最小弯曲要求，可延长线缆的使用寿命。加工平台区域预留了工装固定的T型槽位，可根据加工需求搭配不同的夹具固定亚克力、薄木板、皮革等常见加工材料，平台的平面度公差控制在合理范围内，避免大幅面加工时出现焦点偏移导致的加工深度不均问题。
