光流定位传感器模块结构设计方案

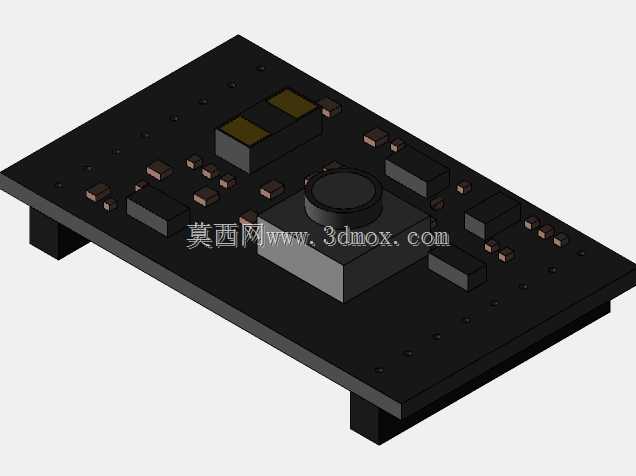

在无人机室内定位、移动机器人位姿检测这类无GNSS信号的应用场景里，光流传感器是获取载体相对地面运动位移的核心感知部件，本次呈现的模块结构，就是面向这类集成需求做的硬件载体设计。从实际选型适配的角度看，模块核心搭载的光流采集单元，需要保证镜头与安装基准面的垂直精度，设计时特意将传感器镜头座做了一体化定位凸台，和PCB基板的定位孔采用过盈配合公差，避免回流焊接或者后期组装时出现光轴偏移，毕竟光流算法对镜头倾斜角的敏感度极高，0.5度的倾角就可能在1米高度带来每秒数厘米的测速误差。

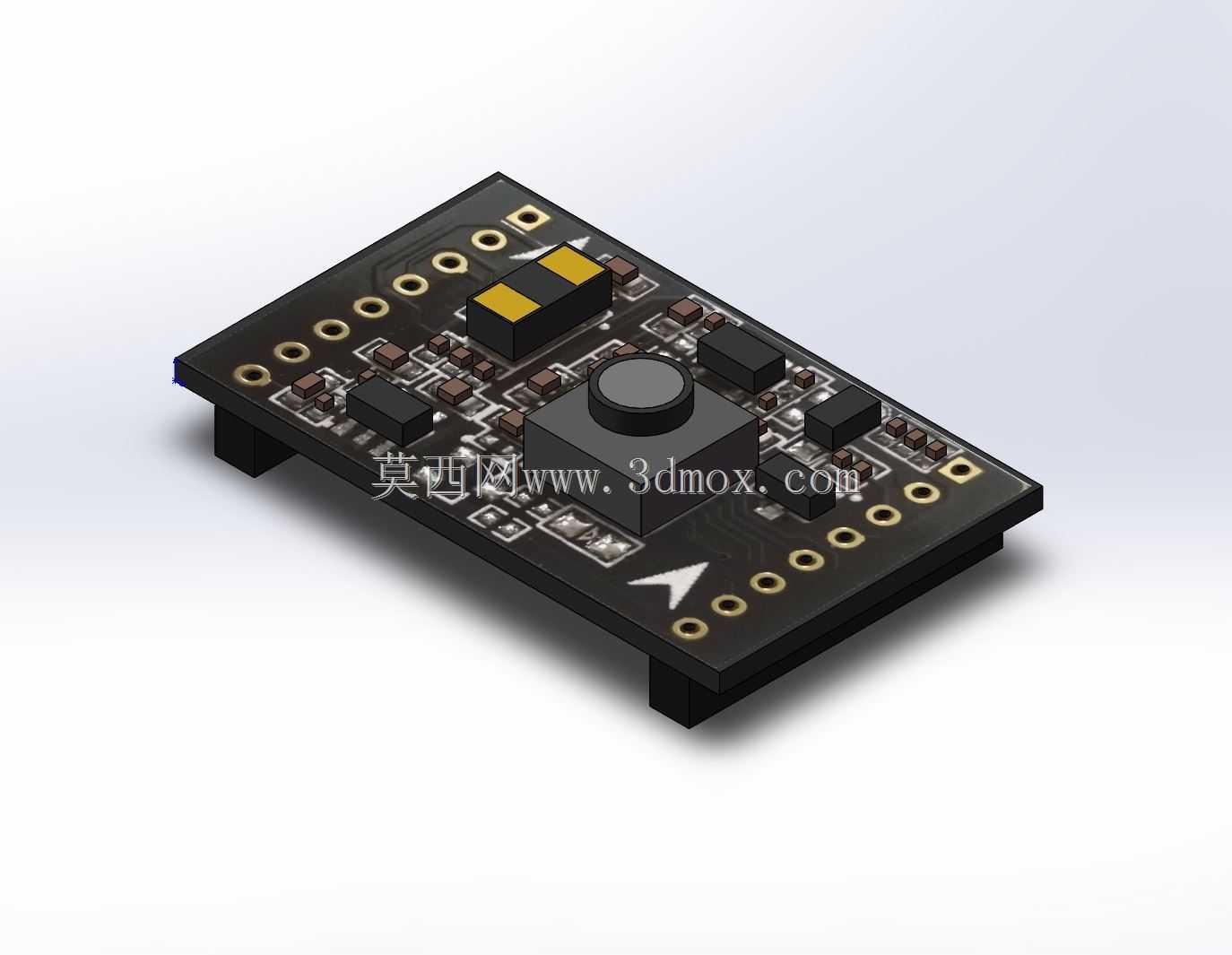

模块整体采用矩形板卡布局，四周均匀排布的半孔焊盘是为嵌入式集成设计的，既可以直接焊接在用户的主控载板上做板级连接，也能通过排针做可拆卸式安装，焊盘间距统一采用2.54mm标准间距，兼容通用面包板、原型验证板的接插件规格，不需要额外做转接板设计。板上的电源管理部分做了分区布局，DC-DC转换元件和敏感的模拟信号采集单元之间预留了接地隔离带，铺铜时做了完整的地平面分割，避免开关电源的纹波串入光流采集回路，影响原始图像数据的信噪比。

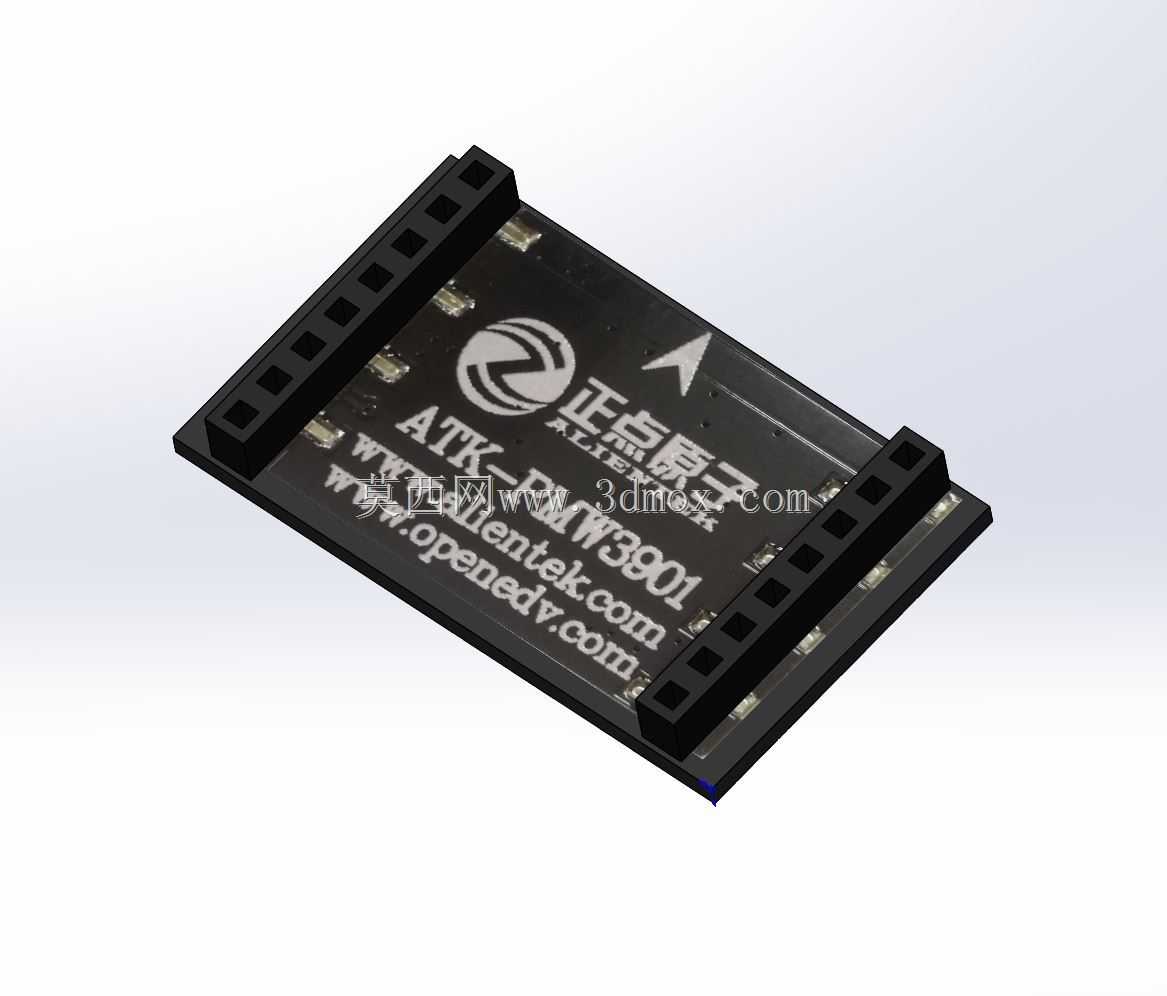

安装边界上，模块底部预留了2mm高度的支撑凸点，当模块贴装在载板上时，能让PCB背面和载板表面留出均匀间隙，既避免焊接时连锡风险，也能给板底的走线留出绝缘安全距离，同时保证镜头底部到安装面的高度差固定，用户在做整机结构设计时，不需要额外计算镜头下沉量，直接按照模块总厚度预留安装腔体即可。板上的状态指示元件、存储芯片都布置在板边易操作的位置，调试时不需要额外引出测试点就能观察模块工作状态，外围的阻容元件全部采用0805及以上封装尺寸，兼顾手工焊接调试和批量SMT生产的工艺要求，不会因为元件过小导致小批量打样时的焊接良率下降。

从结构可靠性角度，模块四角做了圆弧倒角处理，避免组装时板边毛刺划伤操作人员或者其他线束，镜头周围的元件高度全部低于镜头顶面，不会遮挡光流传感器的视场角，板上预留的安装孔位可以配合M1.2的铜柱做二次固定，在高振动的应用场景下，不会因为板卡晃动导致检测数据跳变。
