苹果iPhone SE手持通讯终端精细结构建模

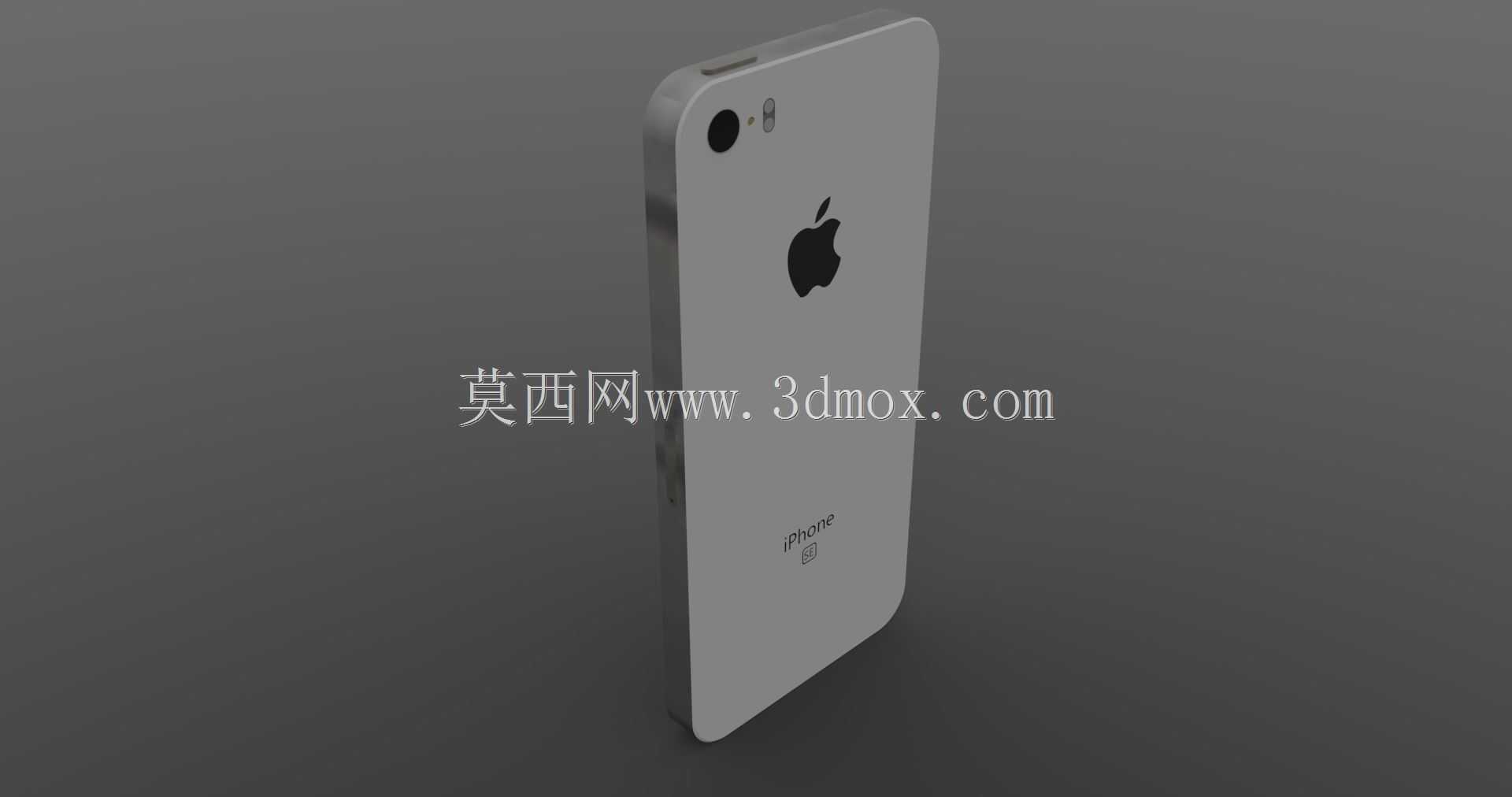

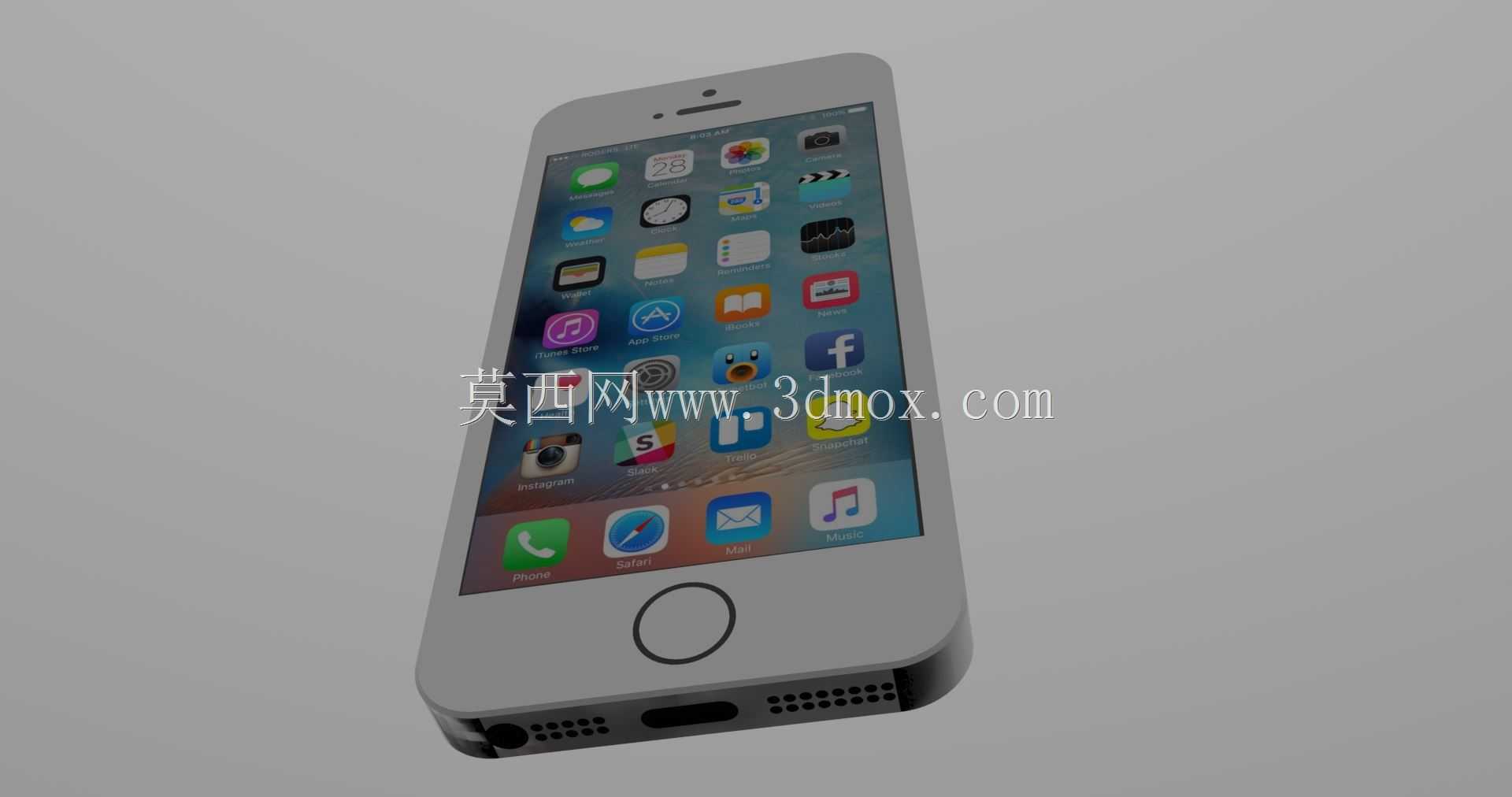

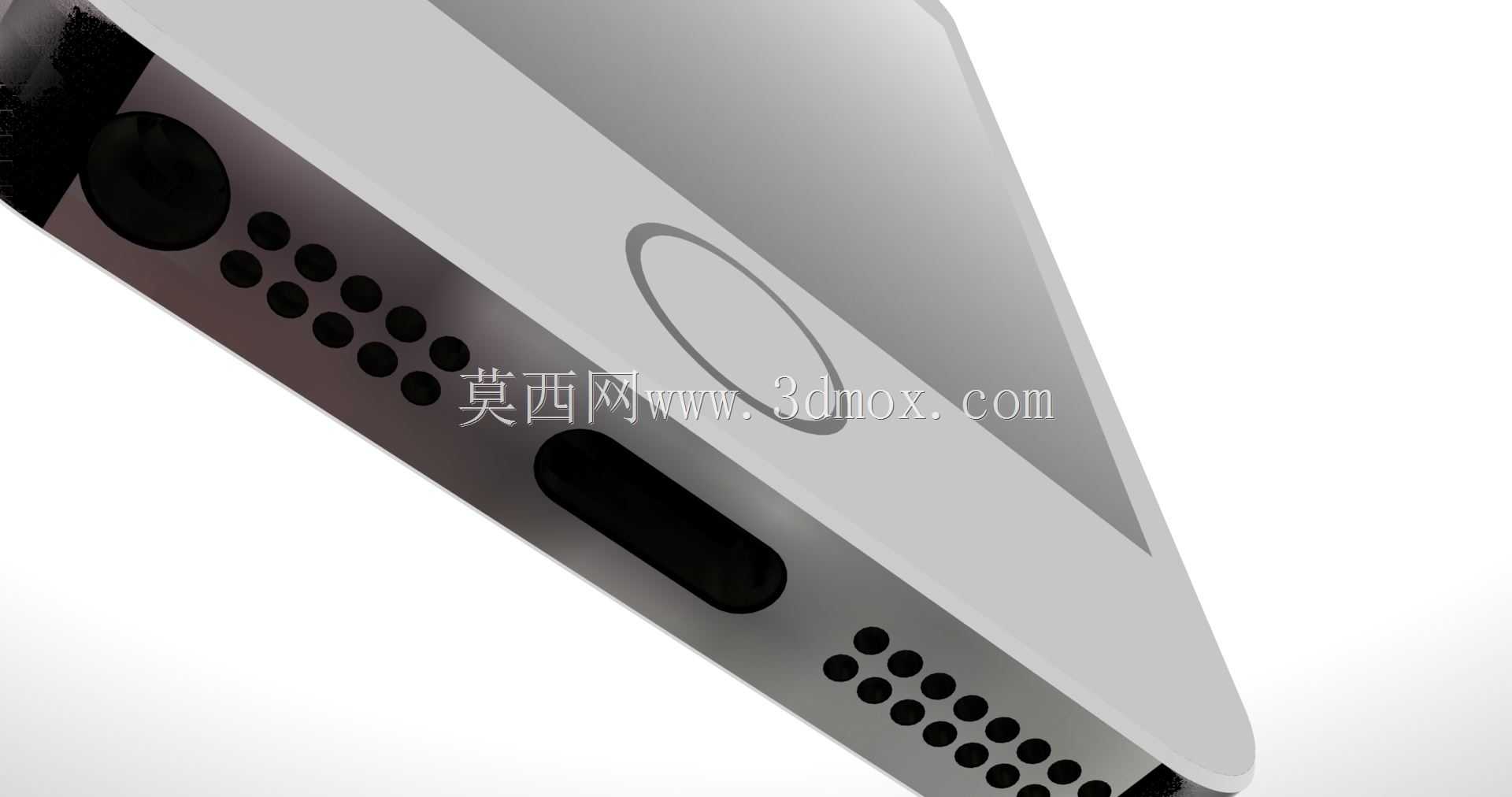

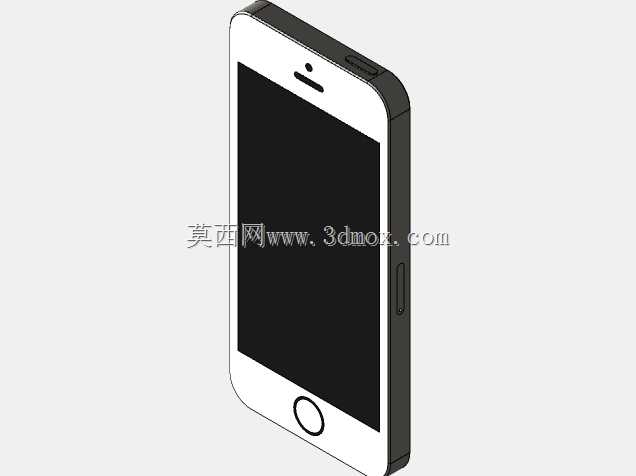

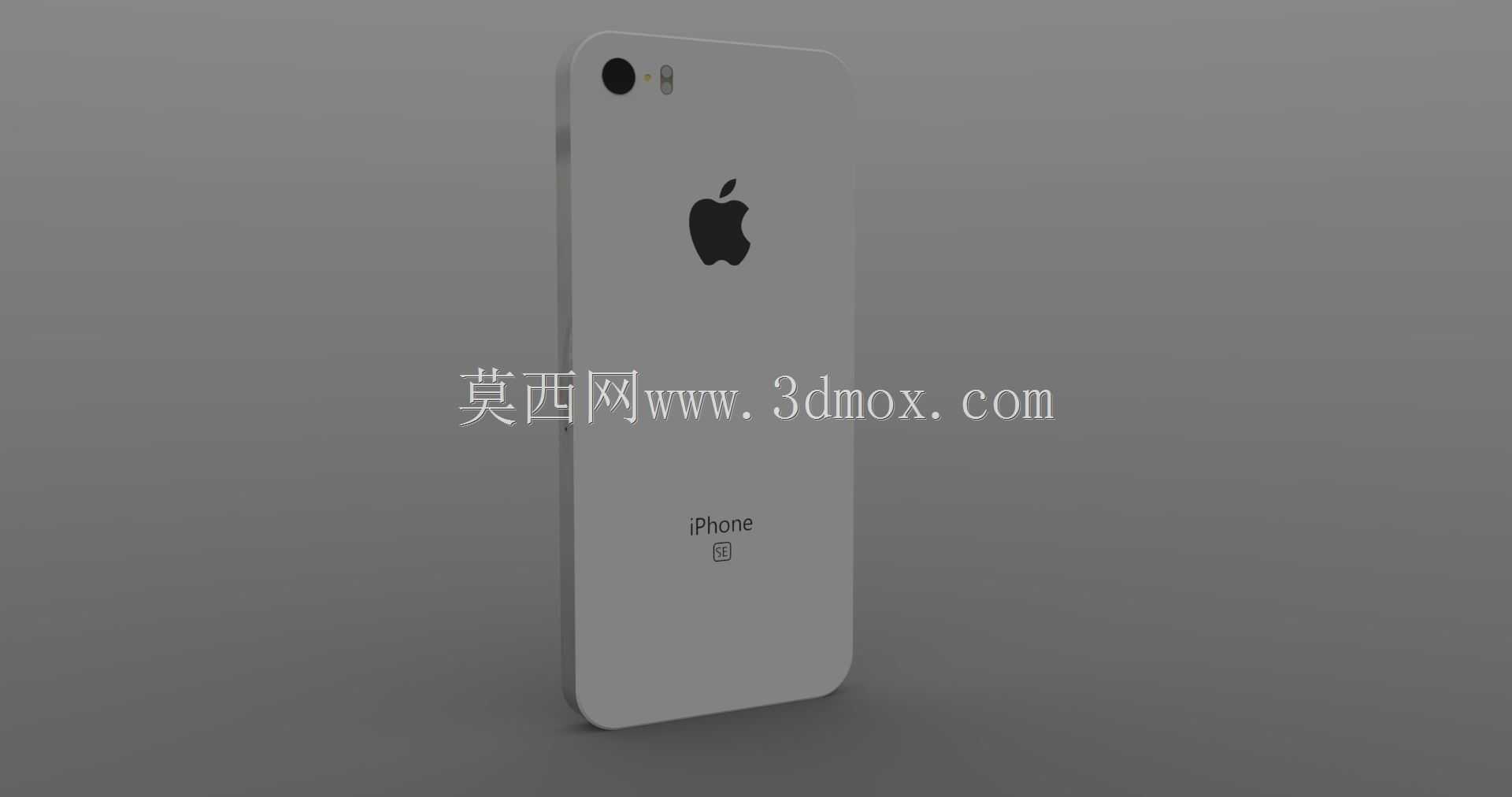

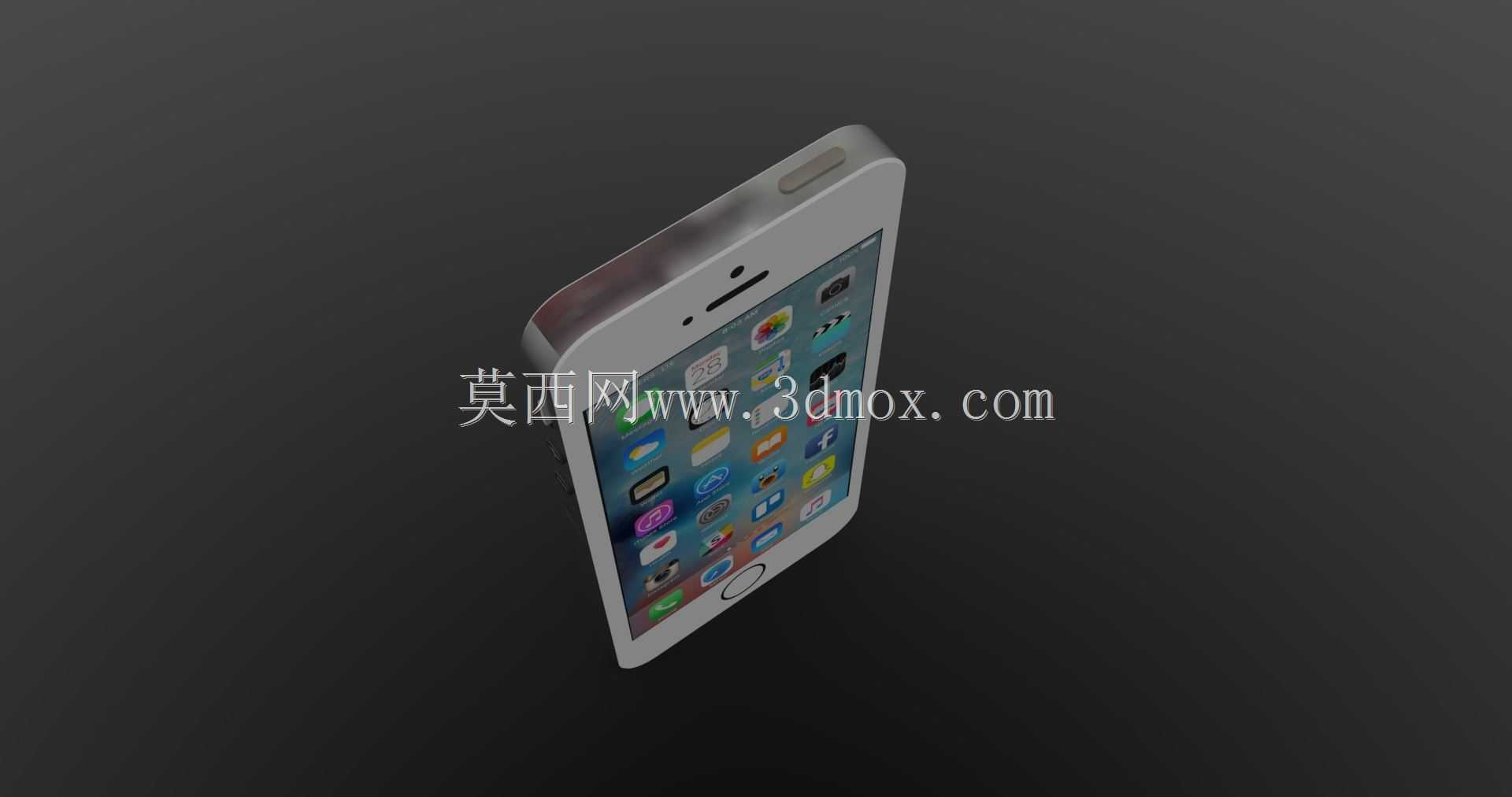

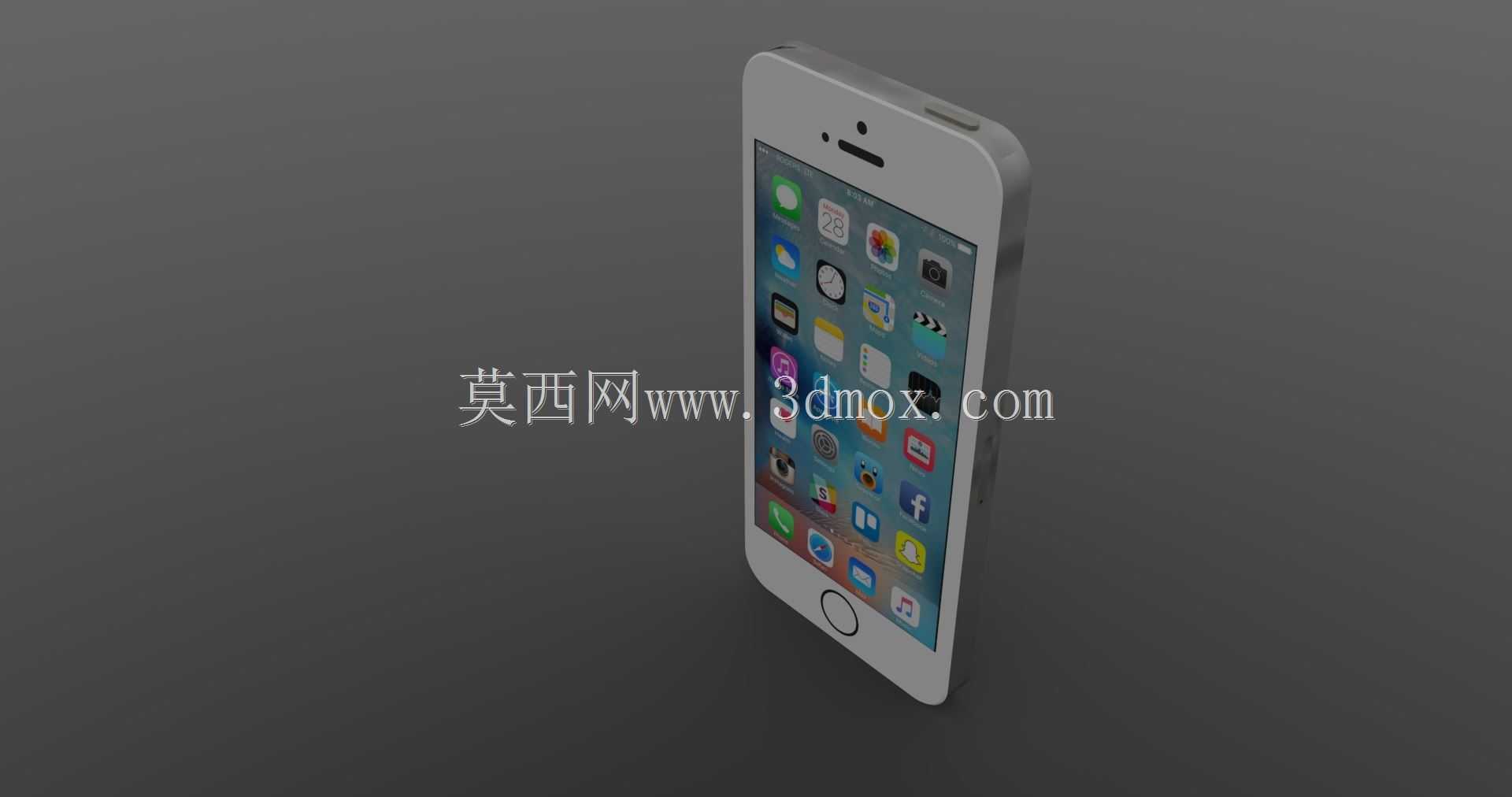

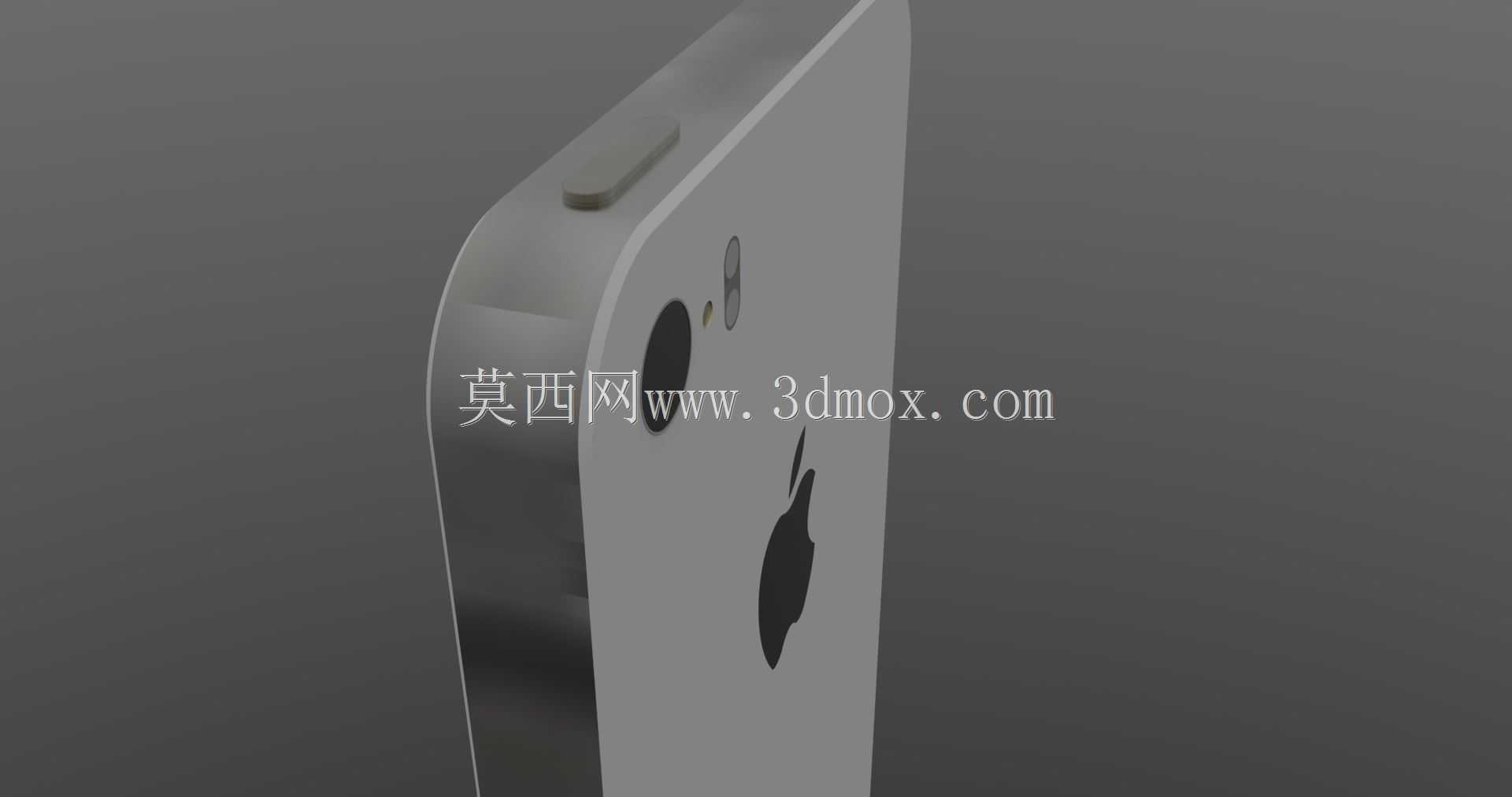

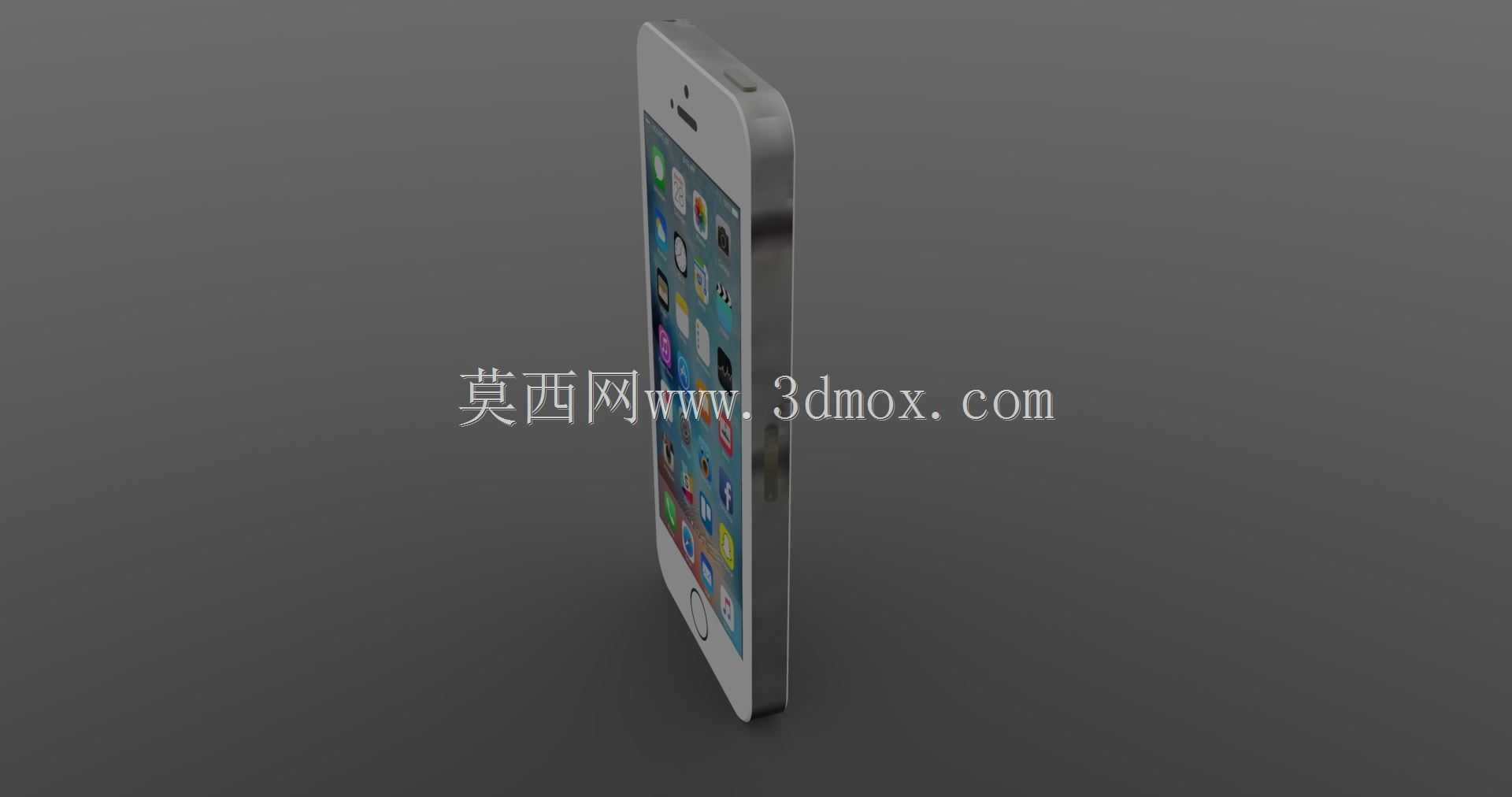

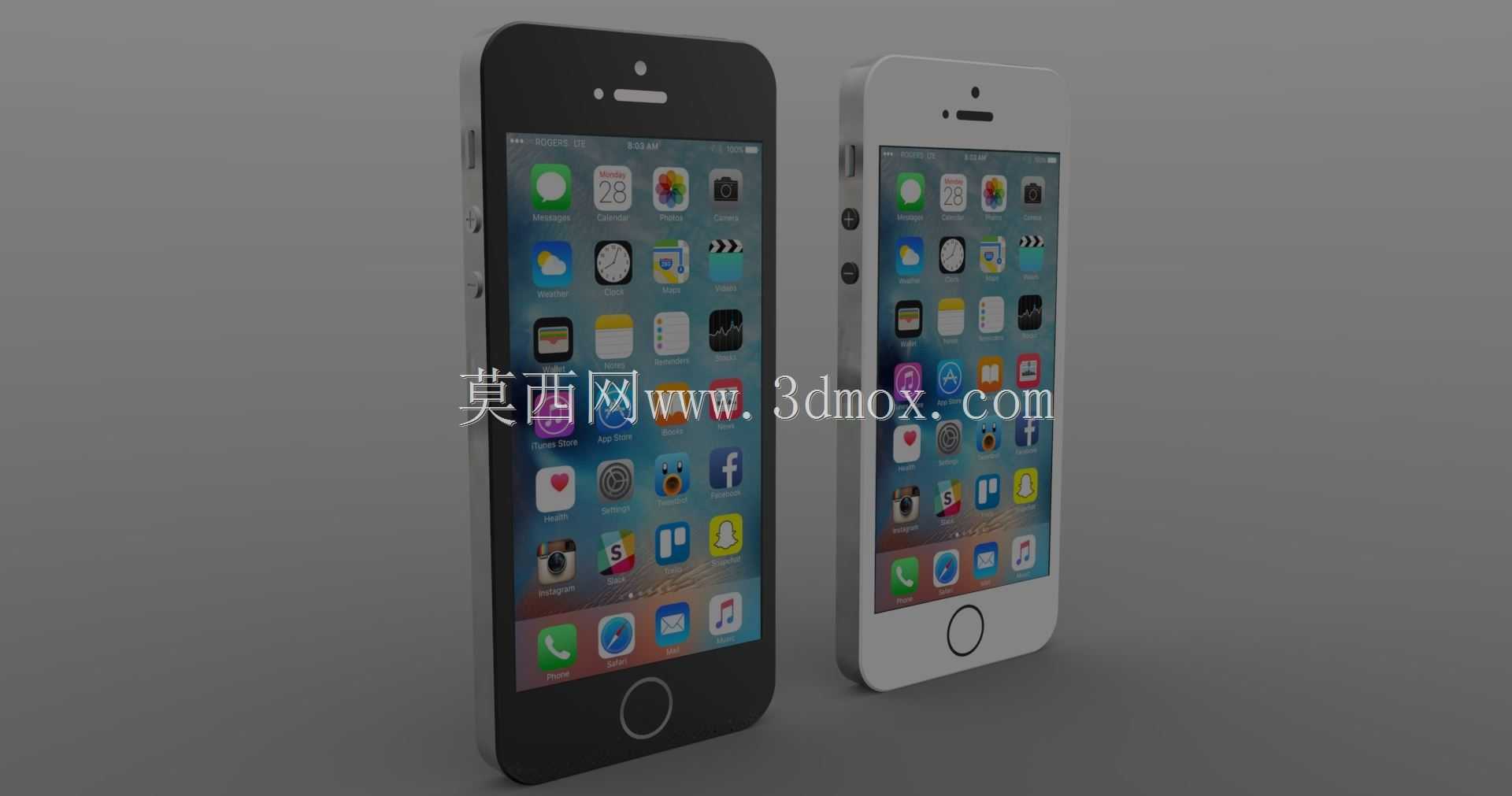

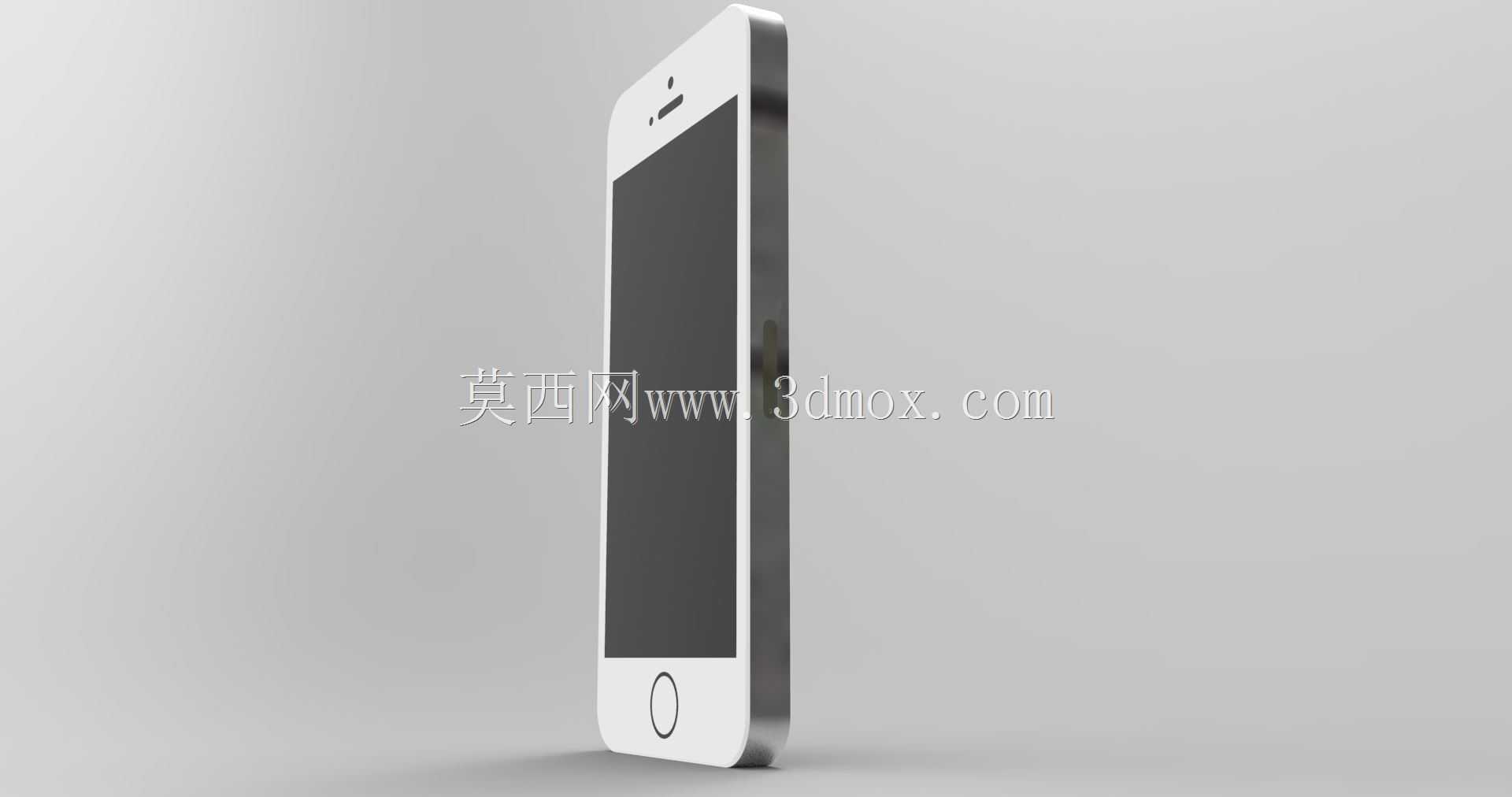

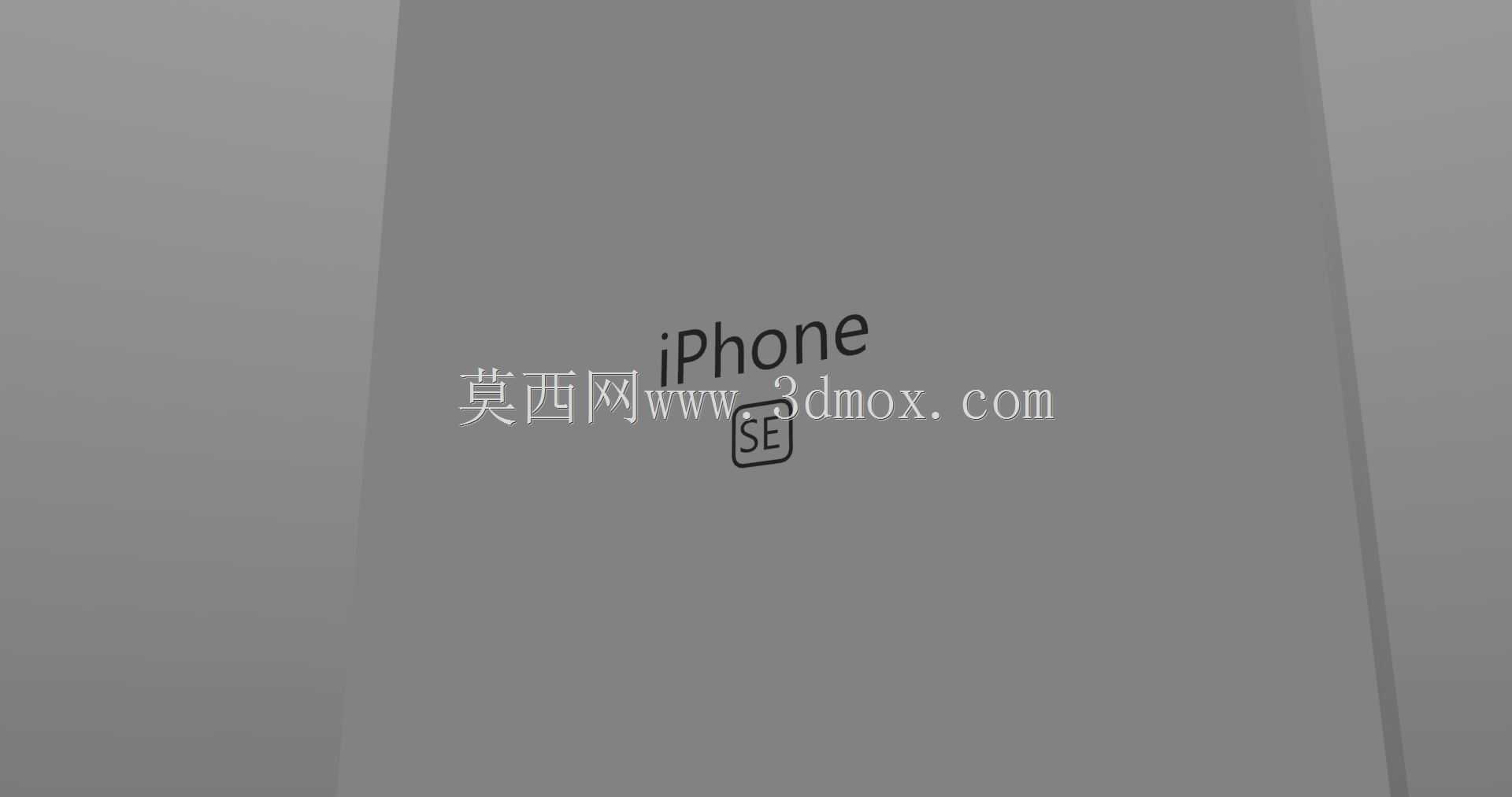

在消费电子结构设计领域，手持通讯终端的三维建模是验证产品装配逻辑、外观曲面连续性、人机交互适配性的核心环节，本次针对苹果iPhone SE开展的结构建模，完全围绕量产级产品的实际设计逻辑推进，所有尺寸均通过实物逆向测绘获取，可直接用于结构验证、配件开发、外观方案迭代等实际工程场景。从实际应用场景来看，该模型可覆盖手机保护壳开模前的结构匹配验证、车载手机支架的夹持边界适配、无线充电模组的线圈位置对位、手机维修工装的定位槽设计等多个工程环节，区别于仅做外观展示的低精度模型，该建模完整还原了产品的所有结构边界，能为周边配件开发提供准确的尺寸参考，避免开模阶段出现装配干涉、贴合缝隙超差等常见问题。建模过程中首先确定的是整机的安装与外形边界，整机采用经典的直板触控形态，正面覆盖2.5D弧面玻璃，边缘弧度与中框的过渡段做了连续曲率处理，建模时严格控制了弧面的G2连续要求，避免曲面出现褶皱、曲率突变等影响后期渲染与结构验证的问题；中框采用金属切边工艺，侧边的按键开孔、SIM卡槽位置、天线断缝的尺寸与位置均严格匹配实物测绘数据，按键的凸起高度、按压行程预留间隙都按照实际装配公差做了对应设置，能真实还原按键的装配关系。背面的摄像头模组凸起高度、闪光灯位置、LOGO区域的凹陷深度都做了精准还原，摄像头镜片的台阶差、金属装饰圈的配合间隙都按照实际量产公差做了预留，可直接用于摄像头保护圈、背膜等配件的结构匹配。从功能特性的还原来看，建模过程中完整保留了正面Touch ID指纹识别模组的环形金属边尺寸、听筒网的开孔区域边界、前置摄像头与光线距离传感器的位置排布，底部的扬声器开孔、Lightning接口、麦克风开孔的位置与孔径都严格按照测绘数据制作，顶部的电源键、3.5mm耳机孔的位置与深度也做了准确还原，这些细节对于开发防尘塞、接口扩展配件、音频转接头等周边产品有着直接的参考价值。设计思路上完全遵循原产品的结构堆叠逻辑，内部虽然没有做完整的主板与电池建模，但预留了对应结构件的安装空间边界，中框的内部加强筋位置、屏幕排线的走线路径空间、电池仓的尺寸边界都按照实物的内部空间做了对应设置，可用于改装方案的空间验证，比如电池扩容、内部硬件加装等场景的空间校核。在人机交互维度的尺寸处理上，整机的握持厚度、侧边弧度的握持贴合度、单手握持时的拇指覆盖区域边界都做了对应还原，可用于评估握持手感、侧边按键的操作可达性，对于后续同形态手持通讯产品的人机尺寸迭代也有一定的参考意义。建模时所有的倒角、圆角都按照实际加工工艺做了对应处理，金属中框的切边倒角大小、玻璃边缘的弧面半径、按键边缘的圆角参数都匹配量产加工的工艺要求，不存在无法加工的尖锐棱角或者不符合工艺逻辑的曲面结构，能直接导入各类结构仿真软件做跌落测试模拟、夹持力受力分析等工程验证工作。
