可调节壁挂式设备承载支撑臂结构

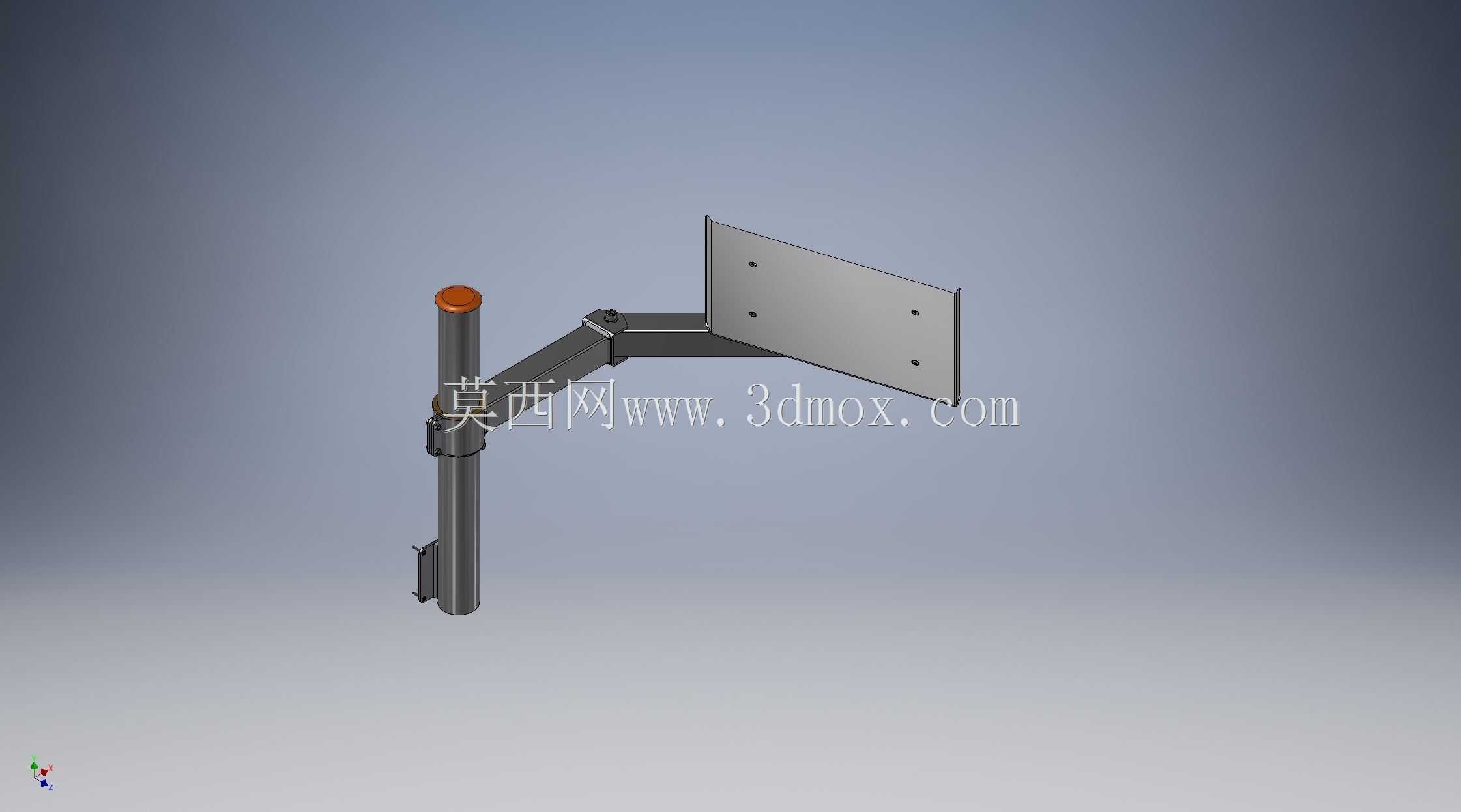

这类支撑臂最初的设计出发点是为桌面影音播放设备提供稳定的壁挂承载方案，经过结构参数调整后，可直接适配笔记本电脑、桌面显示器等常见办公显示设备的安装需求，在小型工作室、居家办公场景、工业设备操作工位都有很高的适配性。从结构组成来看，整套支撑臂分为竖向固定立柱、多段铰接臂身、终端安装平板三个核心部分，竖向立柱采用圆柱型材作为主体，配套上下两组抱紧式锁止环，可根据使用需求灵活调整整个臂身的竖向安装高度，锁止环采用侧顶丝结构固定，调整时无需完全拆解结构，松开顶丝即可滑动调整位置，锁紧后可提供足够的静摩擦力承载额定负载，不会出现下滑偏转的问题。臂身部分采用两段式铰接结构，每处铰接节点都配备阻尼调节结构，可根据承载设备的重量调整铰接阻尼大小，既保证调整角度时的顺滑手感，又能在调整到目标角度后保持位置稳定，不会出现设备垂头、缓慢下沉的问题，臂身的水平伸展范围可覆盖常规桌面到墙面的安装距离，满足不同坐姿、不同观看距离的使用需求。终端安装平板采用标准孔位布局，符合VESA安装尺寸标准，可直接匹配绝大多数显示器、小型设备的背部安装孔，无需额外制作转接板，平板边缘做了倒角处理，避免安装过程中划伤设备表面或操作人员。设计过程中针对10Kg的额定负载做了结构强度校核，所有铰接位置的销轴都采用抗剪切性能较好的材质，臂身截面采用带加强筋的折弯结构，在控制整体重量的前提下保证结构刚性，满载状态下臂身的形变量控制在可接受范围内，不会出现明显的抖动问题。安装边界方面，竖向立柱底部预留了墙面固定孔位，可直接通过膨胀螺丝固定在实心墙面或承重隔断墙上，不建议安装在轻质石膏墙等承重能力不足的墙体上，整套结构的转动范围覆盖水平方向180度调节、俯仰角度上下15度调节，可满足不同视角的使用需求，部分结构件可直接通过3D打印制作小批量原型，验证结构合理性后再开模量产，整体结构没有复杂的异形曲面，加工难度低，普通的机加工、钣金工艺即可完成所有零件的制作，后期维护时仅需定期检查铰接节点的阻尼件磨损情况，更换阻尼垫即可恢复全新的使用手感，日常使用无需额外的润滑维护。
