BRAY S40内螺纹球阀手柄组件结构

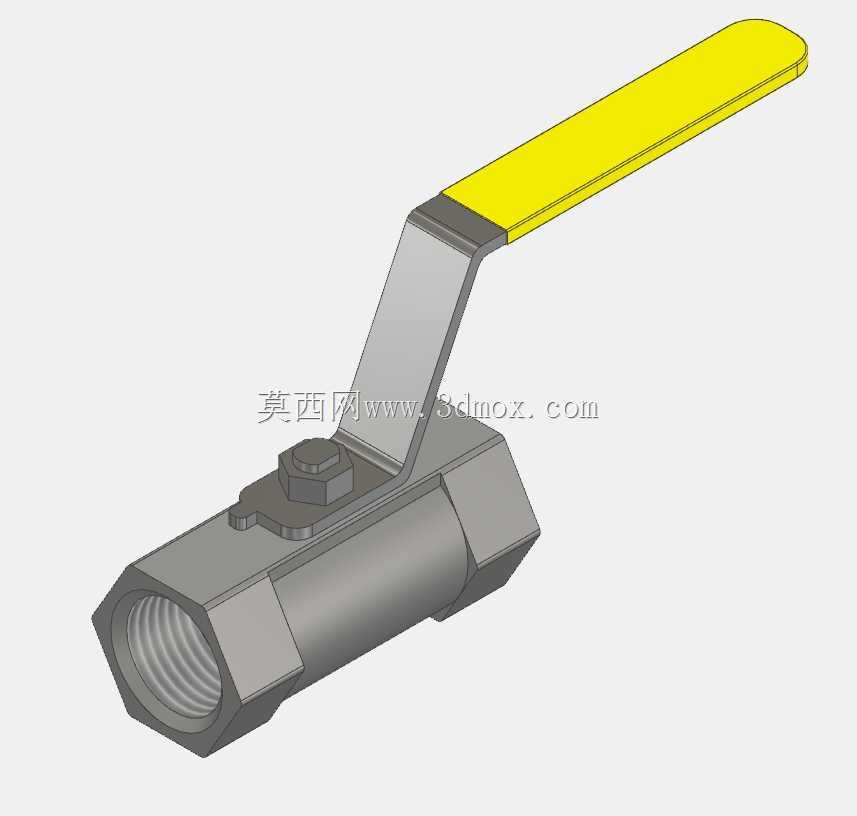

　　这款模型呈现的是小口径两片式内螺纹球阀，核心用于水、气、油类介质的通断控制，在设备冷却水支路、气动控制管路、润滑系统、实验室管线以及中小型工艺配管中都很常见。它不是调节型阀件，主要承担快速切断和全开导通的任务，因此结构上强调密封可靠、操作直接、流道通畅。

　　阀体采用六角外形，两端为内螺纹接口，便于直接拧入同规格外螺纹管段。六角面给扳手留出夹持位置，安装时可以稳定施力，避免阀体转动。中间阀体与端盖通过螺纹或压紧结构连接，内部容纳球体、阀座和密封件。球体开设直通圆孔，在全开状态下与管道流道基本对齐，压降低、积料少，适合对清洁度和流通效率有要求的场合。

　　手柄采用扁平长杠杆形式，黄色握持段与金属连接段形成明显区分。长力臂降低了操作扭矩，现场人员无需附加工具即可完成开关动作；手柄角度直接反映球体位置，与管路平行时为全开，垂直时为全关，巡检时能够快速判断阀位。手柄根部的扁方或销接结构与阀杆配合，保证扭矩传递明确，减少打滑。阀杆处通常设置填料或密封垫，防止介质沿杆部外漏，这也是手动球阀可靠性的关键点之一。

　　从设计思路看，该类阀件优先考虑标准化接口、紧凑安装空间和易维护性。模型保留了阀体外形、端部螺纹、六角夹持面、阀杆连接、顶部压盖和手柄轮廓，可用于设备布局校核、操作空间检查、管路干涉分析以及维护姿态模拟。在整机三维布置中，需要特别关注手柄回转范围：阀体两侧接管后，手柄向上或侧向旋转90度时不能碰到邻近管道、墙板、支架或其他元件。端部螺纹连接还需预留扳手操作空间，不能只按阀体本体长度判断安装边界。

　　结构建模时应注意流道中心高、端面到中心距离、六角对边尺寸、手柄长度和最大开启高度，这些尺寸直接决定阀能否装入既定管系。两片式阀体的合模线或装配分界、阀杆伸出高度、压盖螺母位置也应准确表达，否则后续生成工程图或进行装配仿真时容易出现误差。对于选型人员而言，这类模型的价值不只在外观展示，更在于把手动操作、螺纹连接、密封结构和管路占位统一到同一个数字样机中，提前发现现场安装和维护阶段可能出现的空间冲突。
