一体式帕克角阀1/4NPT加长件结构设计

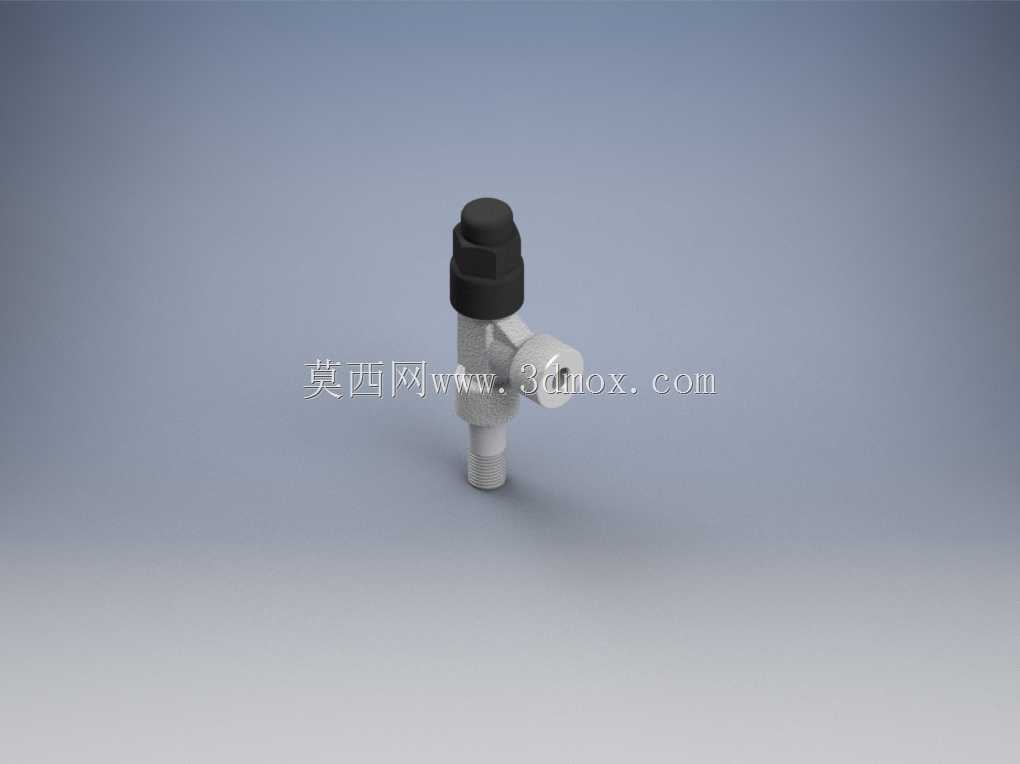

　　在制冷管路、小型流体分配系统以及紧凑设备内部，角阀承担着改变介质流向、截断或调节支路流量的作用。这款一体式帕克角阀采用1/4 NPT连接规格，主体为直角转向结构，能够在狭窄空间内完成管路90度转接，减少额外弯头和接头数量，从而降低潜在泄漏点。阀体下部为外螺纹接入端，侧部为横向接口，顶部设置调节或截止操作端，整体布局适合贴近面板、机架侧壁或设备夹层安装。

　　从结构设计角度看，一体式构型优先保证阀体刚性与流道连续性。介质从下端进入后，在阀腔内完成转向并从侧口流出，内部过渡区域应避免尖锐突变，以减少局部阻力和湍流噪声。顶部黑色帽盖或操作件用于保护阀杆、密封区域，并提供手动操作界面；侧部接口的六角外形则为扳手夹持提供受力面，便于现场装配时控制拧紧力矩。对于制冷系统而言，这类阀件常用于冷媒支路、测试口、旁通回路或维护截断点，要求在振动、温度循环和长期保压条件下保持密封稳定。

　　加长件系列覆盖2.5、3.25、3.75、5.25英寸以及MPT型，核心价值在于适配不同安装边界。当阀体需要穿过保温层、设备面板、厚壁支架或与其他管路保持安全间距时，不同长度的加长段可以让操作端暴露在便于维护的位置，而不必改变主阀体安装位置。MPT型则对应外螺纹连接需求，使同一阀系能够适配更多管路形式。选型时需要同时确认下端螺纹旋入深度、侧口方向、顶部操作空间以及扳手回转空间，避免安装后与相邻管夹、线缆或罩壳发生干涉。

　　三维建模时应重点还原NPT螺纹的锥度特征、阀体转折处的壁厚变化、侧口六角面尺寸以及顶部帽盖的装配关系。加长件不是简单的圆柱拉伸，而需要考虑内部流道延伸后的同轴度、密封面位置以及外部支撑强度。若用于数字样机，可将接口中心线、安装高度和操作包络体一并表达，方便管路布线人员进行空间校核。实际应用中，角阀通常不承担大流量主通路切断任务，而是服务于局部控制、检修隔离和测点接入，因此其尺寸紧凑性、操作可达性和密封可靠性比大通径能力更关键。通过不同加长长度的组合，设计人员可以在不重新开发阀体主体的情况下，覆盖多种面板厚度和安装深度，提高零部件通用化程度。
