等速啮合螺旋锥齿轮传动副三维建模

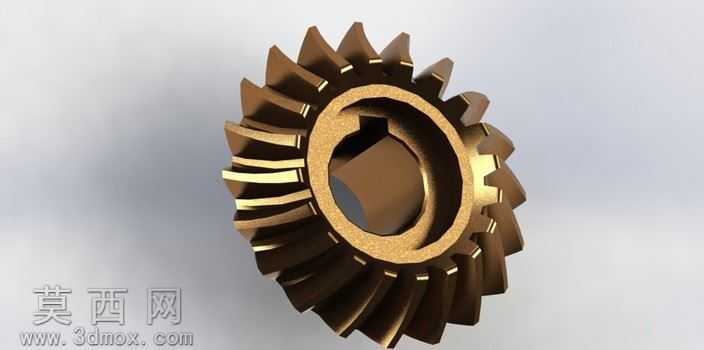

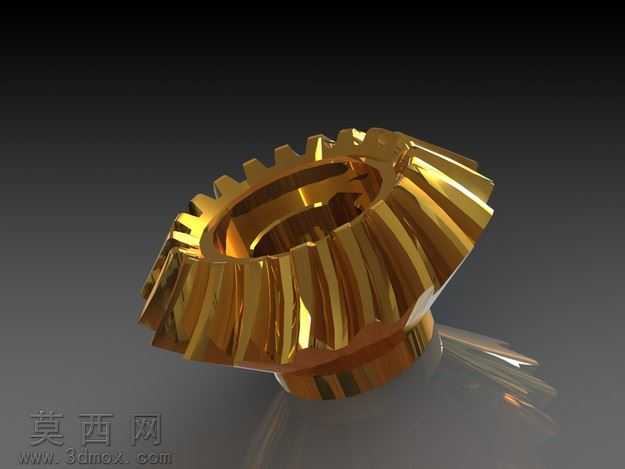

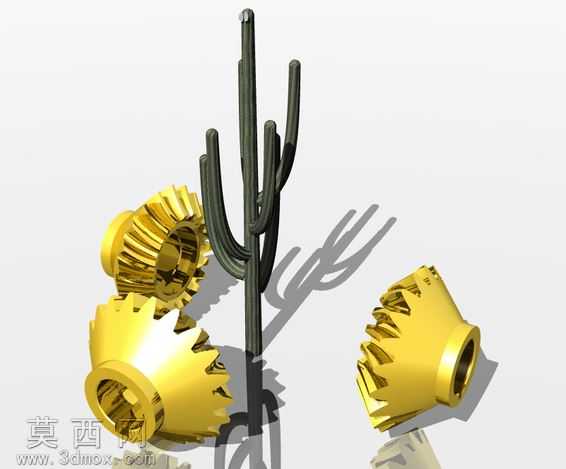

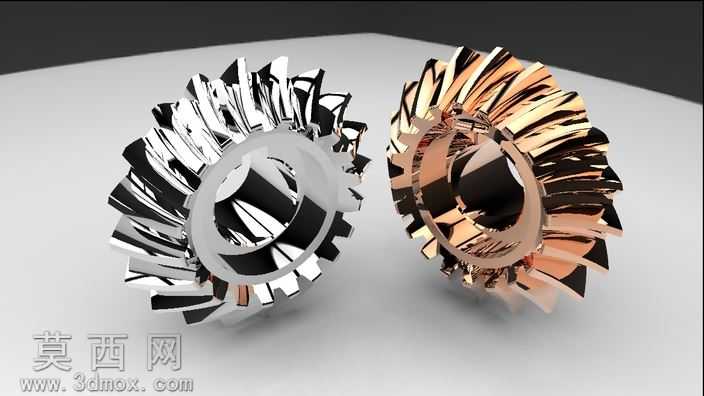

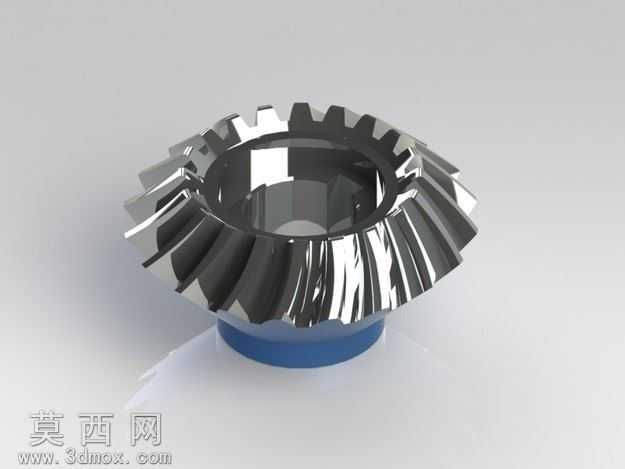

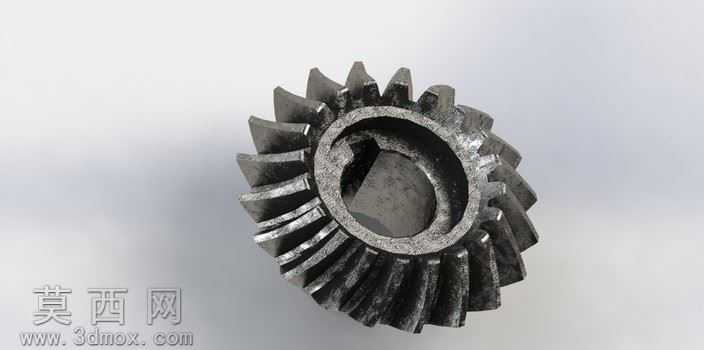

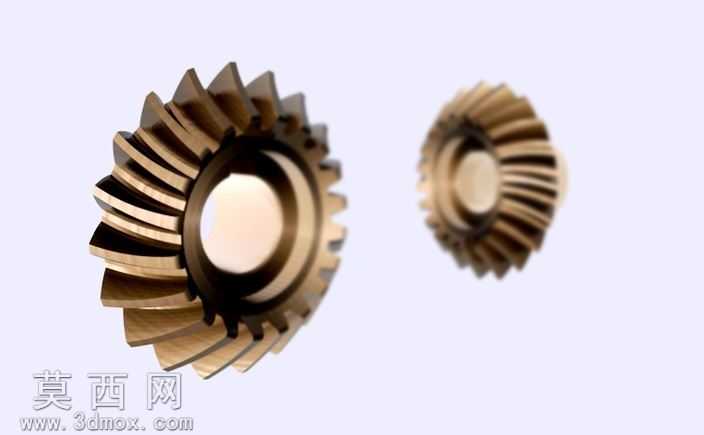

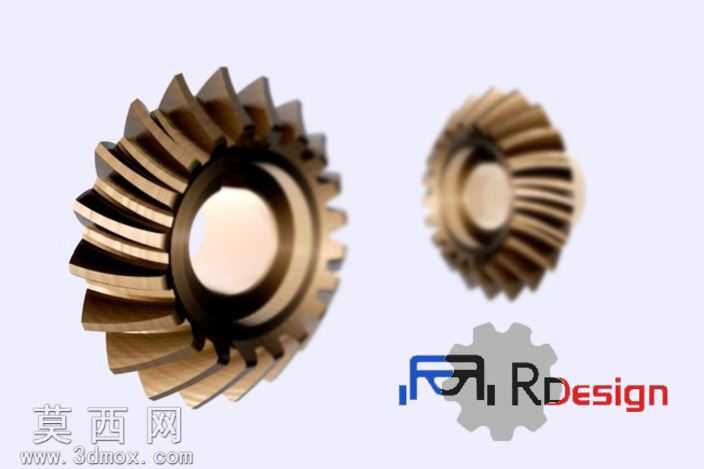

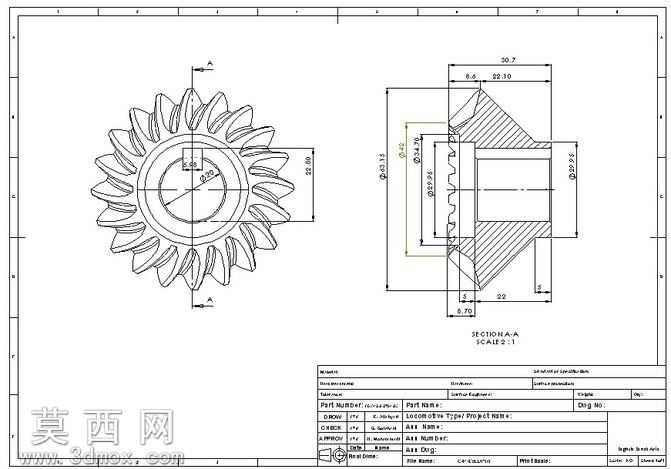

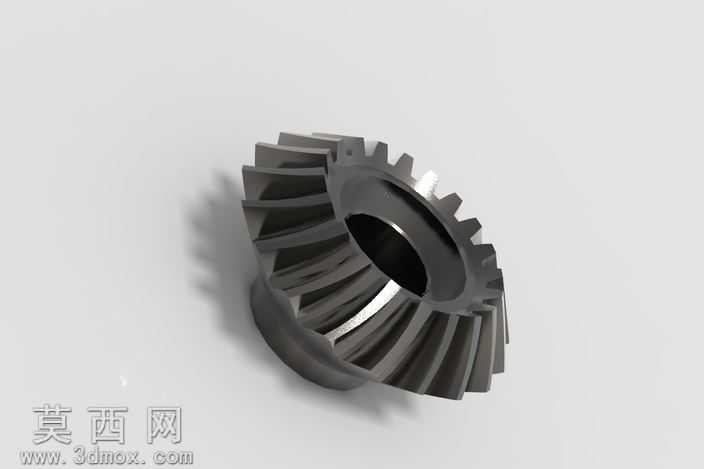

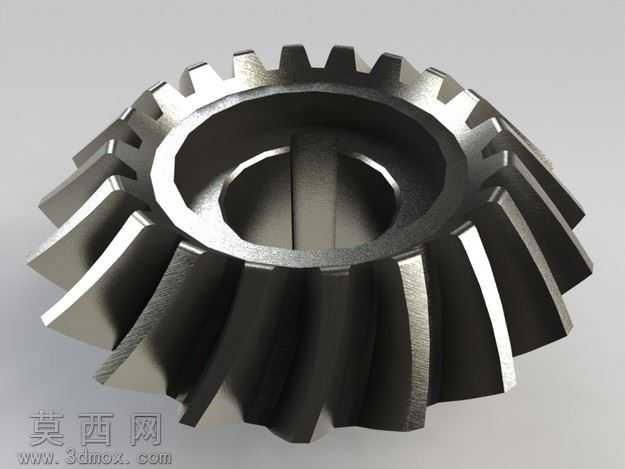

本作品为一对相互啮合的螺旋锥齿轮传动副三维模型，建模过程严格遵循螺旋锥齿轮的齿廓生成原理，首先在三维建模环境中确定两齿轮的安装轴交角，按照等速传动的传动比要求分别计算两个齿轮的分度圆锥角、齿顶高系数、顶隙系数等核心参数，通过参数化草图绘制构建齿轮的背锥轮廓，依托渐开线齿廓的生成方程绘制单齿的齿面曲线，通过螺旋角参数调整齿向的螺旋走向，保证轮齿沿锥面呈均匀的螺旋状分布。建模时采用阵列特征完成全部轮齿的生成，对齿顶、齿根的过渡圆角进行精细化处理，避免出现尖锐棱边，还原真实机加工齿轮的工艺特征，同时对齿轮的轮毂、安装轴孔、定位端面等结构进行1:1还原，轴孔处预留标准键槽结构，匹配实际装配需求。材质渲染阶段选用金属铜合金材质，调整材质的粗糙度、金属度参数，还原经过精加工后的金属齿轮表面质感，对齿面啮合区域做轻微的光泽差异化处理，模拟齿轮啮合传动过程中的接触痕迹，渲染时采用柔和的侧方打光，突出轮齿的螺旋走向与锥面的立体层次感，清晰展现齿廓的曲面形态与齿轮的整体结构。设计过程中重点校验两齿轮的啮合间隙与齿面接触位置，确保轮齿在啮合过程中能够实现平稳的连续传动，避免出现齿面干涉、传动卡滞的问题，模型完整还原了螺旋锥齿轮用于相交轴之间运动与动力传递的结构特性，可用于机械传动结构的装配验证、传动原理演示、机械设计教学等场景，模型结构完整，细节还原度高，各部分结构尺寸符合通用机械传动的设计规范，能够直接导入各类三维装配环境中完成整机的传动系统搭建。
