带轮毂辐板结构圆柱传动齿轮工程设计

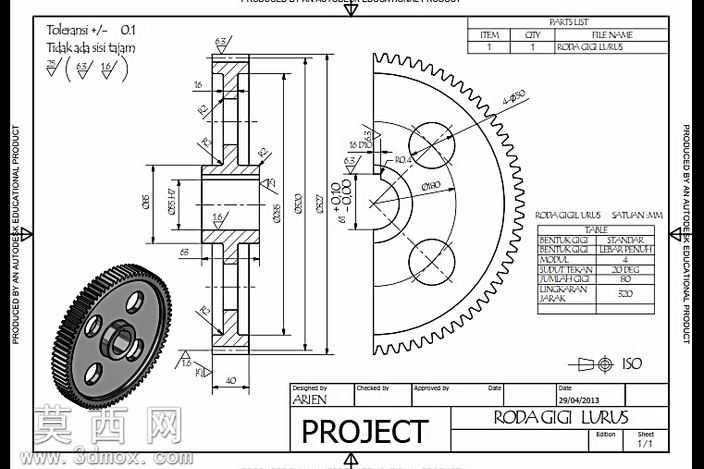

本作品为圆柱传动齿轮的三维建模与工程图设计成果，建模阶段依托三维设计软件完成全参数化构建，首先以齿轮啮合原理为基础，通过渐开线齿廓方程生成精准的齿形曲线，按照齿顶圆、分度圆、齿根圆的参数关系完成齿圈部分的实体拉伸，再通过环形阵列完成全部轮齿的排布，保证齿距、齿厚、齿高参数符合标准传动齿轮的精度要求。结构设计上采用轮毂加辐板的轻量化结构，中心设置阶梯式安装轴孔，轴孔处设计键槽结构用于传递扭矩，辐板上均匀布置三个圆形减重孔，在保证齿轮整体结构强度、满足传动受力要求的前提下，有效降低零件自身重量，减少传动过程中的转动惯量，提升传动系统的响应效率。轮毂部分设计有定位轴肩，用于装配时的轴向定位，辐板与轮毂、齿圈的连接处均设置过渡圆角，避免应力集中导致的零件失效，提升齿轮的疲劳使用寿命。工程图部分严格遵循机械制图国家标准，完成主视全剖视图与左视局部视图的排布，全剖视图清晰展示齿轮内部的阶梯孔、键槽、辐板厚度、轮毂长度等内部结构尺寸，左视局部视图标注齿形相关参数、减重孔的位置度与直径尺寸、安装孔的分布参数，同时完整标注各表面的粗糙度要求、形位公差、配合尺寸公差，对有配合要求的轴孔、定位端面标注对应的精度等级，确保加工时可直接参照图纸完成生产。材质设定上根据齿轮的应用场景，选用常用的调质钢材质，渲染阶段赋予零件金属哑光质感，对齿面、安装配合面做精加工质感区分，还原真实机加工零件的表面效果，整体设计兼顾传动性能、结构强度、加工工艺性与轻量化需求，可直接用于机械传动系统的装配设计、运动仿真与加工生产参考。
