LMF6系列方型电感式接近感应开关

这款方型电感式接近开关，是自动化产线、机床设备、输送系统中极为常用的非接触式检测元件，日常设备改造、非标设计选型时经常会用到这类器件，做三维建模时需要精准还原其外形与安装尺寸，才能保证后续装配时不会出现干涉问题。从实际使用场景来看，这类器件常被安装在流水线工位旁做工件到位检测，或是装在机床滑台侧做行程限位，也可用于自动化设备的门盖开合状态检测，不需要和被测金属件直接接触，靠电磁感应就能触发信号，相比机械行程开关没有触点磨损，长期运行的可靠性更高，在油污、粉尘较多的工业现场也能稳定工作。

从功能特性上看，这款器件属于NPN型输出，检测距离为8毫米，能检测各类金属工件，负载能力可达200毫安，供电范围覆盖6到36伏直流，适配绝大多数工业控制回路的供电规格，尾部出线长度1.95米，足够覆盖常规设备内部的布线距离，不需要额外再接延长线，出线处做了防弯折的应力释放结构，设备运行中拖链反复弯折也不容易出现线芯断裂的问题。

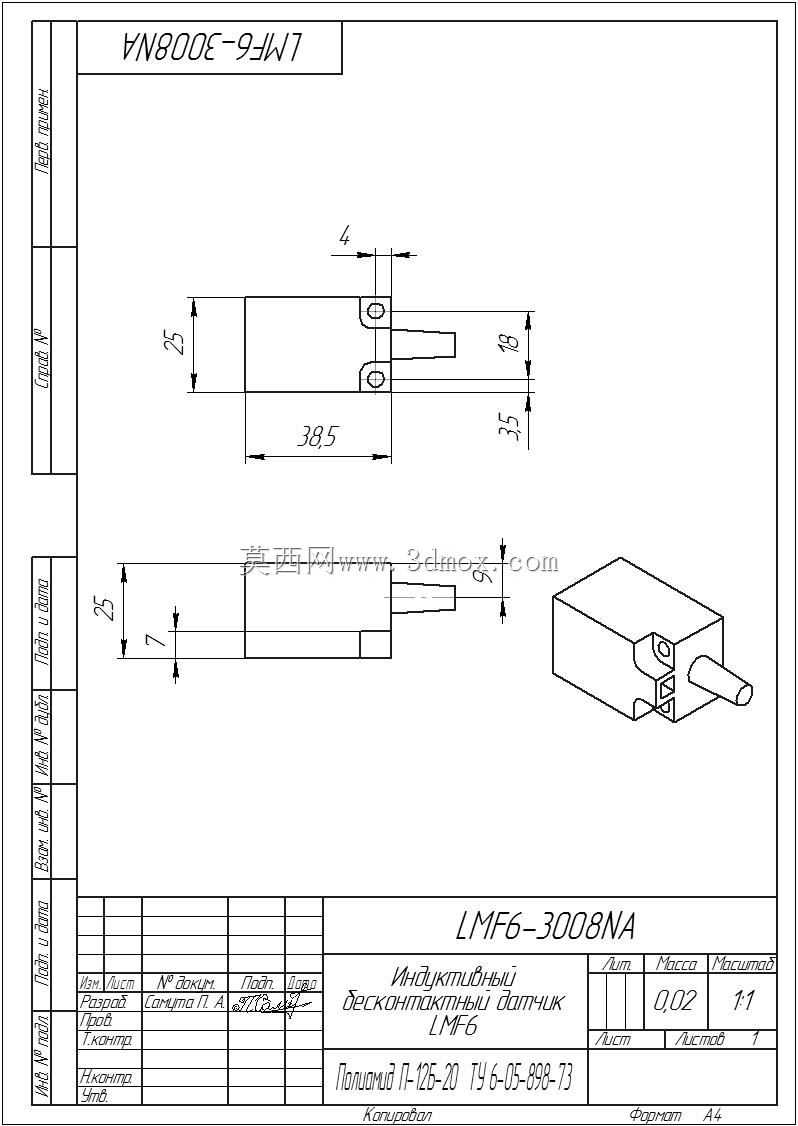

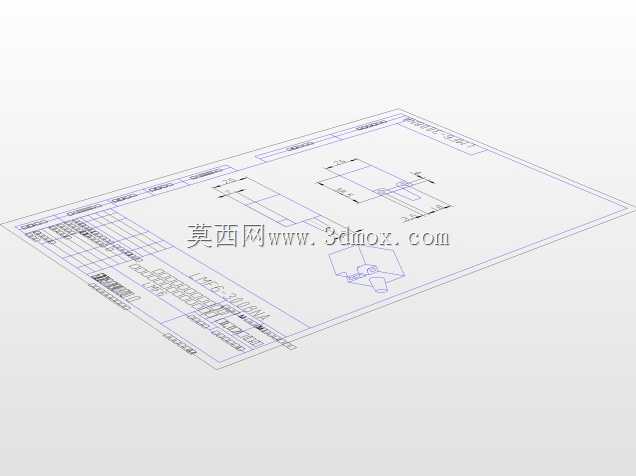

做三维建模的时候，首先要卡准核心安装边界：主体外形尺寸为25×25×38.5毫米，方型壳体的四个边角做了小圆弧过渡，壳体正面印有参数标识与接线示意，建模时需要还原标识区域的凹陷与印刷内容的位置，保证模型和实物外观一致。安装孔位分布在壳体的两个对角，建模时要严格按照实物的孔距做通孔特征，方便设计人员直接调用模型完成安装板的孔位设计，不需要反复核对尺寸。感应面位于壳体的前端面，建模时要区分感应面区域和壳体塑料部分的材质差异，感应面为硬质工程塑料，壳体主体为蓝色注塑外壳，尾部的出线护套做了阶梯状的防弯折结构，线缆部分做自然的出线弧度，还原实物的装配状态。

设计这类器件的三维模型时，不能只做外观的方块示意，要把实际安装会用到的所有特征都还原到位：比如壳体侧面的安装槽深度、出线口的直径、感应面的凸起高度，这些细节都会影响后续整机设计时的干涉检查，很多新手建模时容易忽略安装孔的沉头深度，导致实际装配时螺丝头凸出来和周边零件磕碰，这类细节在建模时就要提前规避。另外这类接近开关的感应范围是有方向性的，建模时可以在感应面位置做隐形的感应区域示意，方便设计人员在装配时调整安装角度，保证检测面正对被测工件，避免出现检测距离不足、信号触发不稳定的问题。

在不同的应用场景里，这类方型接近开关的安装方式也有区别，有的是直接用螺丝锁在设备机架上，有的是搭配专用的安装支架做角度可调的固定，所以模型还原时要保证壳体的外形公差控制在合理范围，方便设计人员配套设计对应的安装夹具。日常做设备维护更换备件时，精准的三维模型也能帮助维修人员提前确认安装空间，不需要到现场反复测量尺寸，减少设备停机的时间。
