直角全绝缘快速阴螺纹压接接线端子

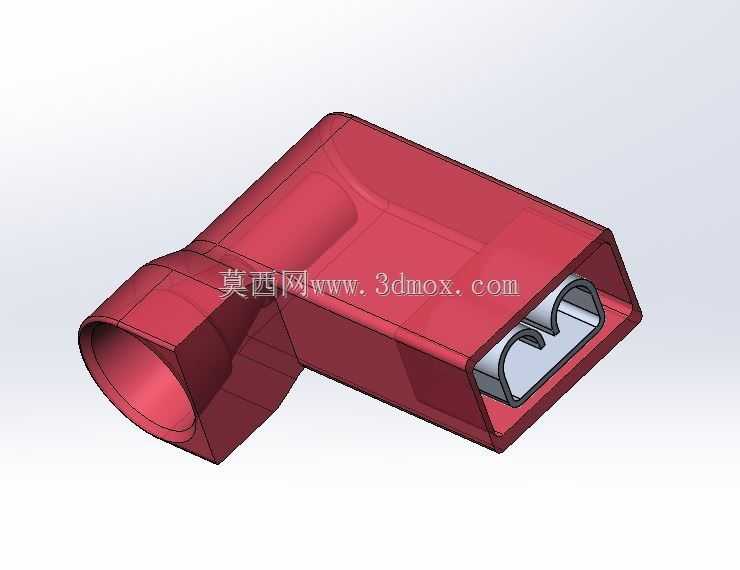

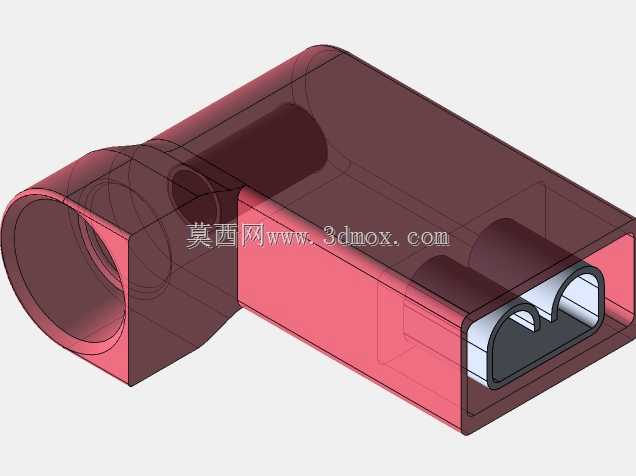

这类直角结构的绝缘压接接头，多应用在电控柜内部布线、小型机电设备线束接驳、家电内部线路连接等空间受限的布线场景中，尤其是线束需要90度转向引出的位置，能避免线束过度弯折导致的线芯断裂、绝缘层破损问题，同时省去额外的线束弯折固定工序，提升装配效率。产品整体采用L型直角布局，一端为适配0.187英寸规格的阴螺纹快速连接端，可直接与对应规格的公端插片实现免工具快速插接，插拔阻尼经过设计，既保证日常使用中不会因设备振动出现松脱，也能在后期维护时顺利拆卸更换。另一端为压接端，适配18-22AWG线径的导线，压接区域内部设计有防滑咬合齿，压接后能牢牢咬住导线线芯，避免拉扯时线芯脱出，外部的绝缘护套完全包裹压接区域与插接结合处，杜绝带电部分裸露，降低接线短路、人员误触触电的风险。设计阶段首先考虑的是狭小空间内的布线适配性，直角结构的转角处做了圆弧过渡处理，避免线束弯折时出现锐角折痕，绝缘外壳采用半透明的绝缘工程塑料材质，装配时可以直观观察内部导线插入深度是否到位，压接后也能检查线芯是否完全就位，减少虚接隐患。外形尺寸上，插接端的外径与压接端的外径做了等径过渡处理，整体外轮廓没有突出的棱角，在密集布线的线槽内布设时不会剐蹭相邻线束的绝缘层，安装时不需要额外预留过大的操作空间，只要保证插接方向有足够的插拔行程即可。绝缘护套的壁厚经过校核，既能承受压接时的夹紧力不会开裂，也能在日常使用中耐受一定的机械摩擦与常规工作温度，适配多数低压电气接线场景的使用要求。压接端的入口处做了扩口导向设计，导线剥线后可以顺利插入护套内部，不需要反复调整对线，降低一线装配人员的操作难度，插接端的内部弹片采用弹性铜材制作，经过多次插拔后仍能保持足够的接触压力，降低接触电阻，避免长期工作时接头发热。
