带开关熔断一体式交流电源输入插座

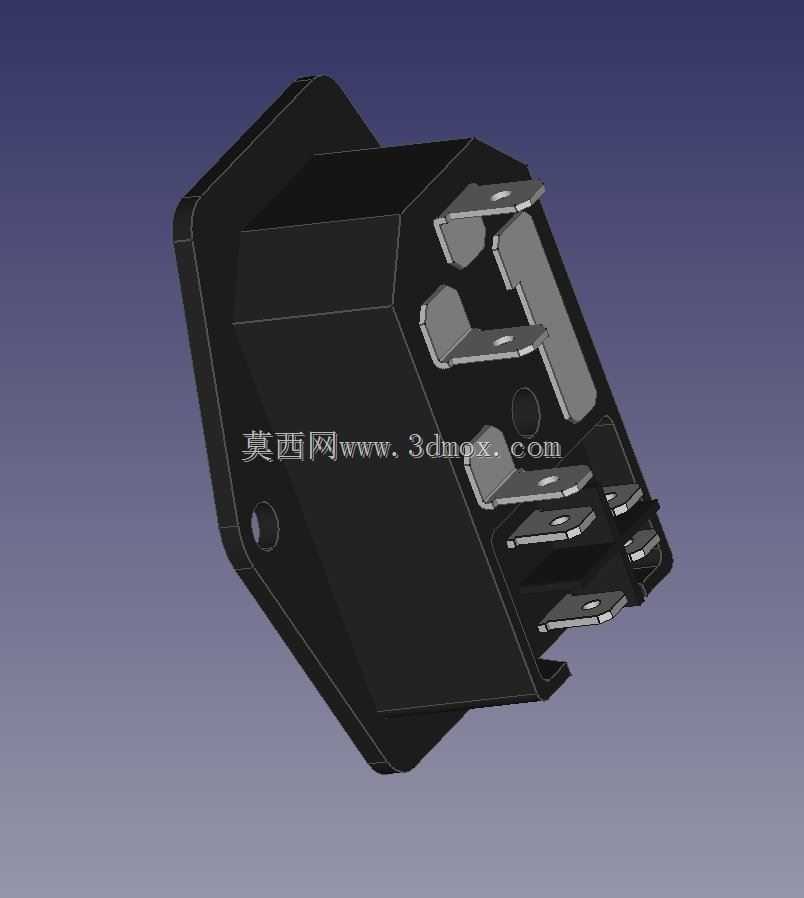

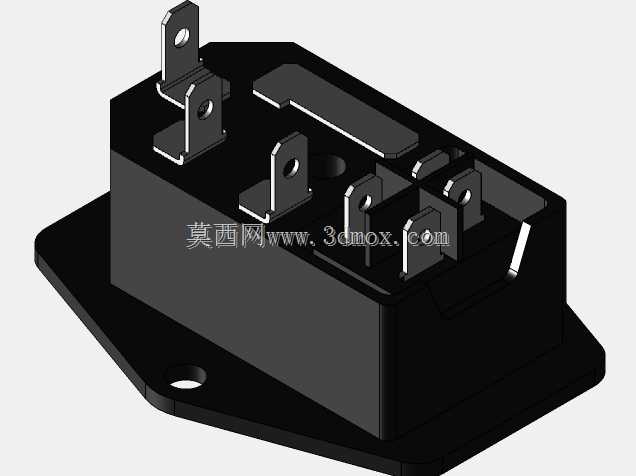

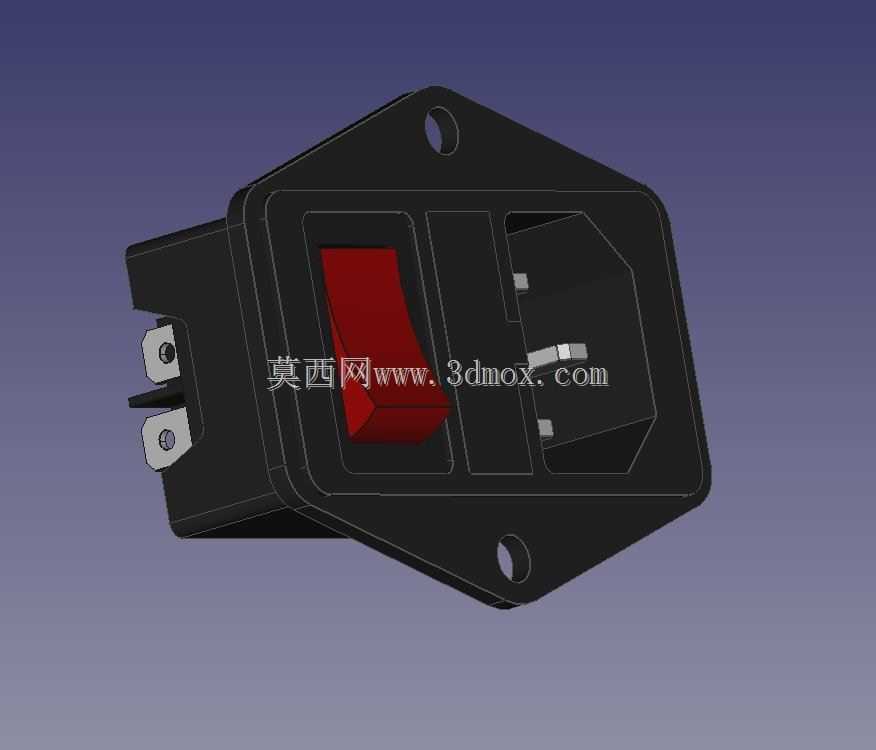

这类集成开关与熔断保护的交流电源输入座，是各类台式工业设备、测试仪器、小型机电装置上最常用的市电接入部件，日常做设备结构布局时，往往会优先选这类集成化部件，能大幅简化机箱面板的开孔工序，也能减少内部接线的节点数量，降低布线出错的概率。从实际使用场景来看，它直接固定在设备机箱的外侧面板上，外部市电通过品字形插口接入，内部接线端直接连通设备的电源回路，自带的船型开关可以直接控制设备总电源的通断，不需要额外在面板上单独开孔装开关，集成的保险丝舱可以在回路出现过流、短路故障时快速切断电路，避免故障扩大烧毁设备内部的核心板卡与驱动部件，同时更换保险丝也不需要拆开设备整机外壳，直接在面板侧就能操作，后期运维效率很高。设计这类部件的三维模型时，首先要卡准安装法兰的边界尺寸，两个安装孔的孔距、法兰的整体外轮廓必须和实际开模的五金件尺寸完全一致，不然面板开好安装孔之后会出现装不上、缝隙过大的问题；其次要注意插口的防呆结构，品字插口的三个插片位置、插拔深度要符合通用市电接插件的尺寸规范，保证常规的品字电源线可以顺畅插拔，不会出现插不紧或者插偏的情况；船型开关的按压行程、按键突出面板的高度也要还原到位，做装配干涉检查的时候，要确认开关按压到底的时候不会和机箱内部的走线、结构筋位产生碰撞，按键表面和面板外表面的高度差要控制在合理范围，既不能突出太多容易被误碰，也不能凹陷太多导致按压操作不顺手。模型里的接线端子部分，要还原端子的接片形状与固定脚位置，方便结构工程师在做内部布线设计时，预留足够的接线空间，计算导线的弯折半径，避免接线后导线被面板或者其他结构件挤压破损。另外保险丝舱的位置、舱盖的插拔结构也要准确还原，方便设计时预留保险丝更换的操作空间，不会出现舱盖被周边结构挡住无法打开的问题。这类集成插座的外壳采用阻燃绝缘材质，建模时要把外壳的壁厚、卡扣结构都做准确，方便做整机的安规距离校验，确认带电部件和机箱金属外壳之间的爬电距离、电气间隙满足强电安全规范要求，避免出现安规测试不通过的问题。实际选型搭配时，还要根据设备的额定功率匹配对应电流规格的插座，模型的安装尺寸可以直接导入机箱面板的工程图里生成开孔轮廓，省去反复测量核对尺寸的步骤，大幅缩短结构设计的周期。
