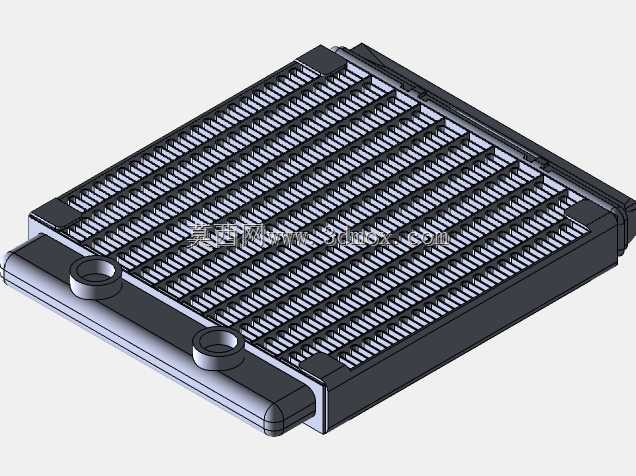

电脑CPU用H55规格水冷排散热结构

这款散热结构主要面向台式电脑CPU水冷散热场景使用，属于分体式水冷回路中的核心换热部件，承担将循环冷却液携带的芯片热量传递至流经鳍片的空气、完成热交换的核心作用，也可适配小功率工控板卡、激光模组小功率热源的散热改装场景。设计过程中优先考量换热效率与安装兼容性的平衡，主体采用密集错列排布的薄型散热鳍片结构，鳍片间距控制在1.2mm区间，既保证足够的换热接触面积，又能避免常规使用环境下积灰堵塞风道的问题，鳍片与内部流道采用钎焊工艺连接，可有效降低接触热阻，提升热传导效率。整体外形为方正薄型结构，主体边框采用硬质工程塑料包边，既可以保护边缘鳍片不受磕碰变形，也能为安装固定提供刚性支撑。侧边预留两个标准G1/4螺纹水嘴安装位，可适配市面绝大多数分体水冷的硬管、软管接头，水嘴位置做了沉台处理，安装接头后不会突出边框平面，避免与机箱内其他部件产生干涉。安装孔位严格按比例设计，完全适配H55规格的安装孔距，两个定位凸台分别对应主板安装位的定位柱，安装时可快速对位，无需反复调整孔位对齐度，安装边界控制精准，整体厚度仅27mm，可兼容小尺寸ITX机箱的狭小安装空间，不会与内存、主板供电散热片产生空间冲突。流道设计采用单回路折返结构，冷却液从进水口进入后会均匀流经整个鳍片区域，不存在换热死区，可保证整个散热面的温度均匀性，避免局部热量堆积。边框处的固定耳做了圆角过渡处理，安装时不会划伤机箱漆面或者水冷管路，鳍片边缘做了钝化处理，组装过程中不会割伤操作人员手部。在风道适配层面，可支持120mm规格标准风扇的直装，风扇安装位预留了自攻螺丝柱，无需额外螺母固定，安装操作便捷，同时支持吹风、抽风两种风道安装方式，可根据机箱内部风道走向灵活调整。
