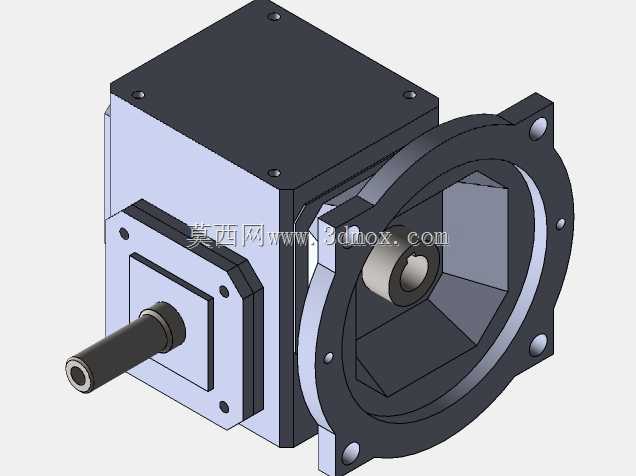

30比1传动比法兰输入蜗轮减速装置

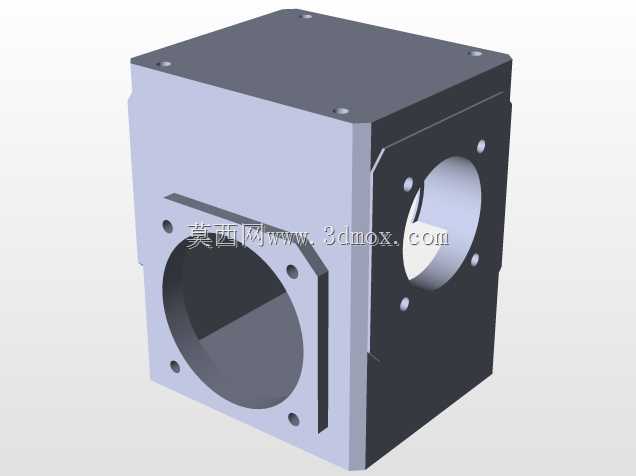

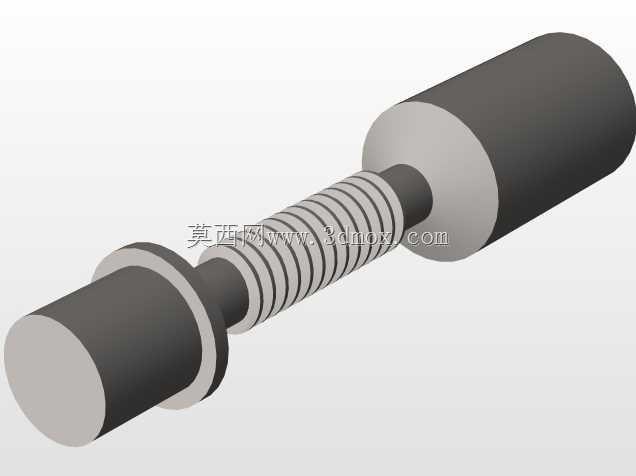

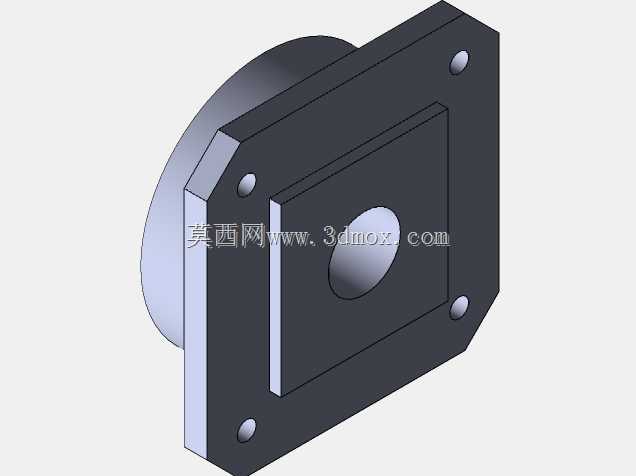

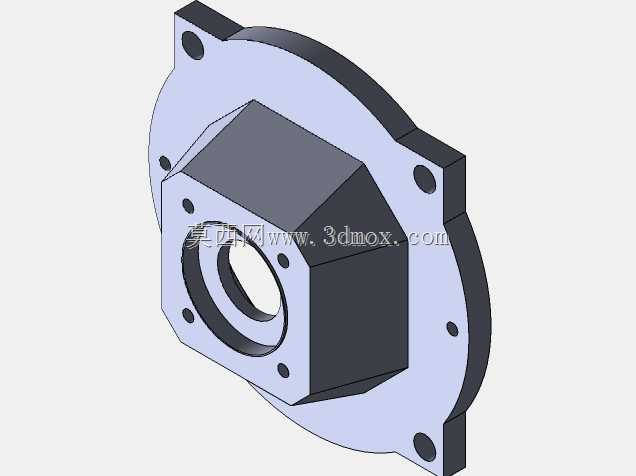

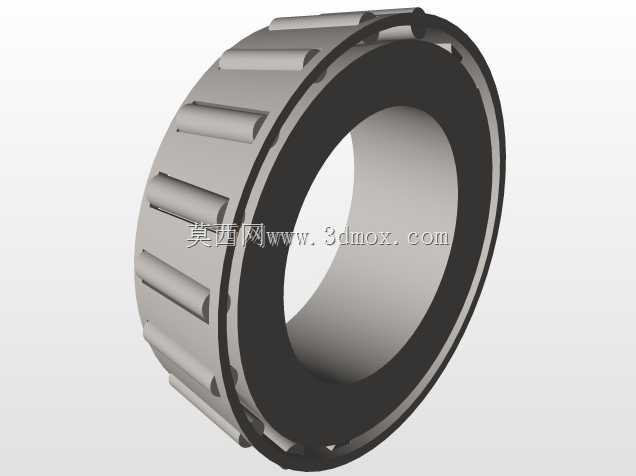

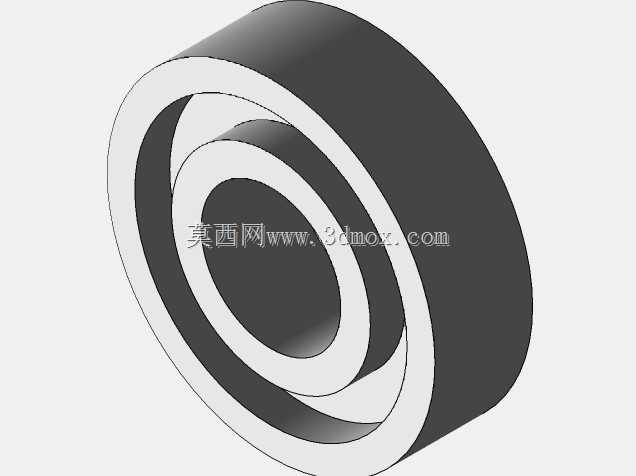

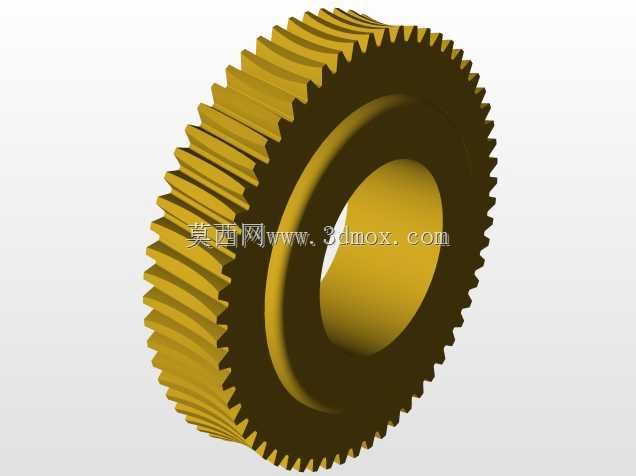

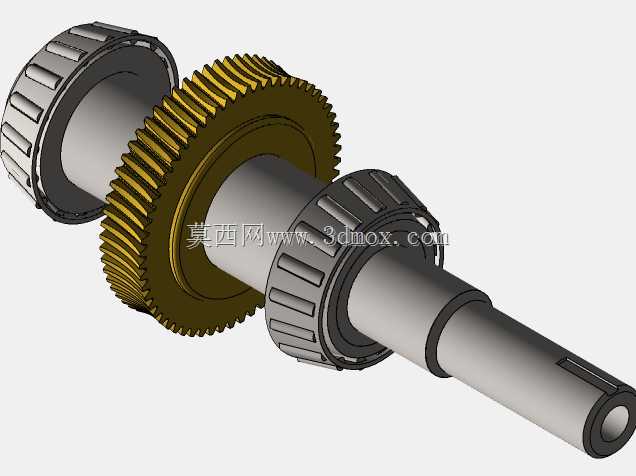

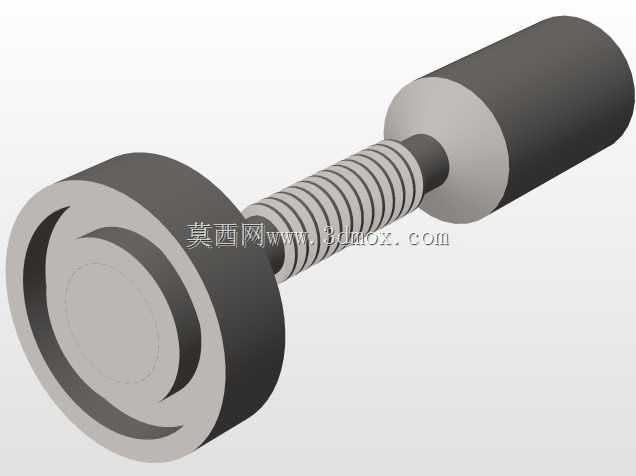

做这类蜗轮减速结构的建模前，首先要明确它的落地场景——这类带法兰输入侧的减速单元，大多配套伺服电机、步进电机做输出端扭矩放大，常见在小型输送线、自动化转台、包装工位的分度驱动上，输入端法兰直接和电机端盖止口配合，不用额外做转接支架，能大幅压缩整套驱动单元的轴向安装空间。建模第一步先敲定核心传动参数，30:1的传动比对应蜗轮副的齿数、模数先算准，先在装配环境里定好蜗杆输入轴和蜗轮输出轴的空间垂直交错轴线，这一步不能出错，一旦轴交角偏了，后续啮合面就会出现干涉。先画蜗杆轴，要注意伸出端的轴径公差、键槽尺寸，还有和箱体侧轴承配合的轴肩定位尺寸，轴承位的粗糙度、配合公差要在建模时就把基准标好，后续出工程图不用反复调整。然后是蜗轮部分，蜗轮的齿形要按照对应的包角做切除，齿面的啮合接触区要预留合理侧隙，不能做完全零间隙的理想化模型，实际装配里要考虑润滑脂填充和热胀余量。箱体部分分主腔体和输入侧法兰端盖，主腔体要留够蜗轮的回转空间，内壁要做轻微的拔模斜度方便后期如果做铸件的话脱模，箱体上的轴承安装孔要保证同轴度，上下箱盖的连接螺栓孔要做阵列，注意螺栓头的沉孔深度，不能出现螺栓拧到底还压不紧箱盖的问题。输入侧的法兰止口尺寸要和常规40、60系列伺服电机的止口匹配，法兰上的安装孔做成长圆可调孔？不对，这类定减速比的单元是做精准对位，所以用通孔加定位销孔，保证电机输出轴和蜗杆的同轴度。输出轴是单轴伸出，轴端做中心孔方便后期装配时打表找正，轴上的密封槽尺寸要对应标准骨架油封的规格，不能随便画个槽凑数，不然实际装配会出现漏油问题。整个建模过程里要反复做干涉检查，尤其是蜗轮转动到不同角度时，和箱体内壁、轴承内圈、端盖的间隙，最小间隙控制在0.5mm以上，避免加工误差导致转动卡滞。还要注意安装边界：整个单元的输出轴中心高、法兰安装面到输出轴端面的距离、箱体底部的安装孔位尺寸，都要和常用的同规格减速机能互换，方便设备维护时直接替换不用改安装机架。画完所有零件后要在装配体里做运动仿真，给输入端加旋转驱动，看输出端的转速比是不是符合30:1的设计值，检查有没有运动干涉，齿面的啮合轨迹是不是在蜗轮齿面的中间区域，避免出现偏载导致早期磨损。
