花瓣造型装饰性曲面结构构件

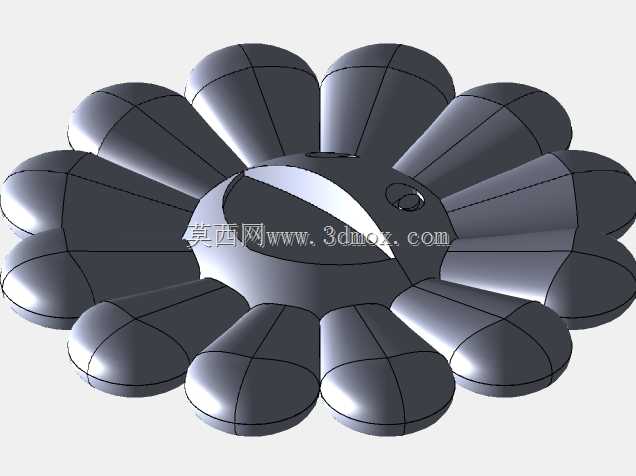

这类花瓣造型的曲面构件，常应用在装饰性五金、文创摆件底座、小型设备装饰端盖场景中，实际使用时既可以作为独立的装饰摆件承托面，也能作为设备外露端的装饰盖板，通过中心预留的安装孔位完成与基体的固定，周圈均匀排布的花瓣弧面能弱化工业零件的生硬感，适配文创设备、轻奢家居五金、小型消费电子外壳装饰的外观需求。从功能特性来看，该构件整体为对称式回转结构，周圈12个花瓣单元弧度完全一致，每个花瓣单元采用圆润的弧面过渡，不存在尖锐棱角，表面做哑光金属质感处理后能形成柔和的光线反射效果，中心区域的内凹弧面既可以作为标识粘贴位，也预留了沉头安装孔，安装后螺钉头不会突出构件表面，避免刮蹭周边物件，整体厚度均匀，不会出现局部壁厚过薄导致的强度不足问题，也不会因壁厚差过大在注塑或压铸成型时产生缩痕缺陷。设计阶段首先确定整体的回转中心，先绘制单个花瓣的截面轮廓，通过样条曲线拟合花瓣的外凸弧面与根部过渡圆角，确保单个花瓣的曲率连续，避免曲面出现褶皱不光顺的问题，完成单个花瓣的曲面造型后，通过圆周阵列命令围绕中心轴阵列12个单元，阵列时注意相邻花瓣根部的衔接处理，做相切约束避免拼接处出现棱线；中心区域先绘制基础的圆形凸台，再通过曲面裁剪做出内凹的月牙形造型，最后在中心位置绘制沉头孔的草图，拉伸切除完成安装位的设计，所有边角位置都做R2以上的圆角过渡，既提升外观质感，也能避免加工时出现应力集中。建模过程中先在前视基准面绘制整体的外轮廓辅助线，确定最大外圆直径与中心安装位的直径比例，将花瓣的最外端控制在最大外圆边界上，确保整体轮廓的圆度，单个花瓣的草图绘制完成后，通过曲面放样生成单个花瓣的实体，放样时注意引导线的曲率调整，避免花瓣表面出现凹凸不平的畸变，阵列完成后对所有拼接位置做合并实体处理，再进行全局的圆角优化，最后检查整体的壁厚，确保所有位置的壁厚偏差不超过0.5mm，满足后续压铸或者3D打印的成型要求。安装边界上，该构件的安装贴合面为花瓣根部的环形平面，安装时需要保证基体的贴合面平面度不低于0.1mm，避免安装后出现翘边，中心沉头孔的尺寸适配常规的M3沉头螺钉，安装后构件整体突出基体表面的高度为花瓣的最大厚度，不会占用过多的外部空间，周圈花瓣的外边缘做倒圆角处理，安装和维护过程中不会划伤操作人员。
