微星GTX1060装甲版独立显卡结构设计

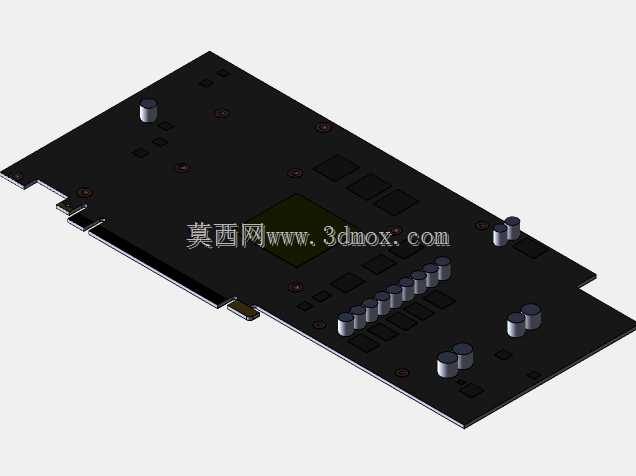

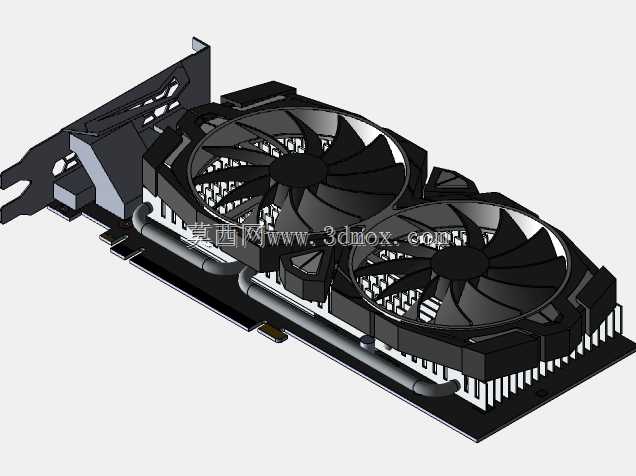

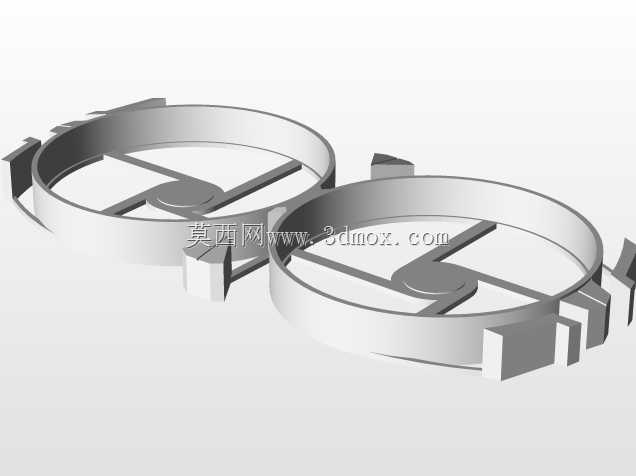

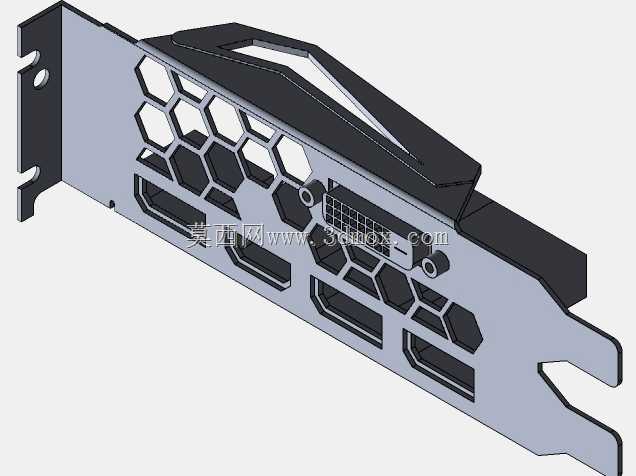

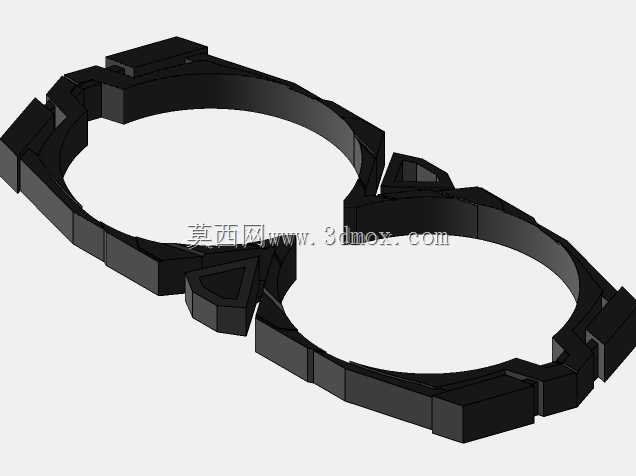

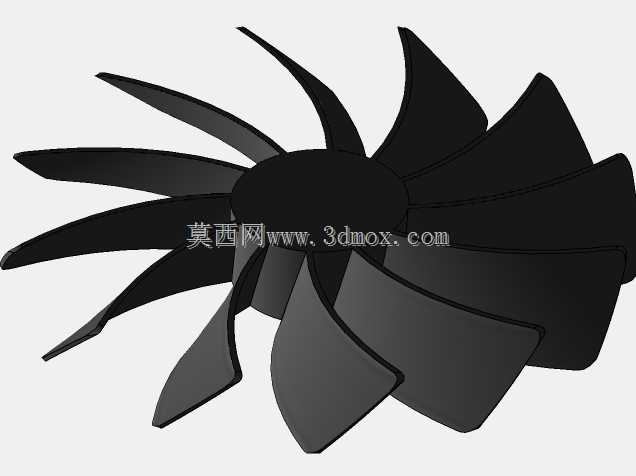

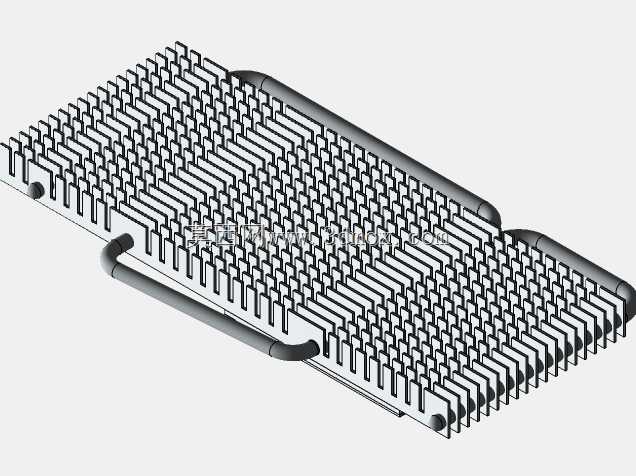

这款独立显卡作为台式计算机的核心图形运算硬件，广泛应用于家用娱乐电竞、平面三维设计渲染、工业仿真运算、视频剪辑编码等场景，承担着将系统传输的图形指令进行运算处理、输出显示信号的核心作用，是兼顾消费级游戏体验与入门级专业图形生产力的核心硬件。从结构设计来看，该显卡采用双风扇风冷散热方案，整体布局围绕核心发热元件的热量传导路径展开：两枚大尺寸轴流风扇正对下方密集排布的铝制散热鳍片组，多根热管直接贴合显卡核心运算芯片表面，将芯片高负载运行产生的热量快速传导至整片鳍片区域，再通过风扇形成的定向气流将热量带出机箱内部，保障长时间高负载运行时核心温度处于合理区间，避免过热降频影响性能输出。显卡的外部装甲采用高强度工程塑料材质，既可以对内部的PCB电路板、散热鳍片、热管等精密元件形成物理防护，避免安装、搬运过程中磕碰造成元件损坏，同时通过流线型的外观造型优化风道走向，减少风扇运转时的气流紊流，降低风切噪音。在安装边界设计上，显卡严格遵循PCI-E扩展槽的通用安装规范，金手指部分尺寸完全匹配标准主板PCI-E x16插槽规格，挡板位置预留了视频输出接口的标准开孔位，可兼容常规ATX、MATX、ITX规格机箱的安装空间；黑盒外部尺寸严格按照行业通用比例设计，安装孔位、挡板高度、PCB板厚度均符合台式机扩展硬件的通用标准，仅在元件布局上根据装甲版的定位做了适配调整，安装位置不做非标准化改动，可直接适配绝大多数市售台式机主板与机箱，无需额外改造安装位。显卡尾部的供电接口位置做了避让设计，不会与机箱硬盘架、主板散热装甲产生位置冲突，散热鳍片边缘做了包边处理，避免安装过程中割伤操作人员，整体结构在保障散热效率、结构强度的前提下，尽可能压缩了非必要的体积占用，兼顾了小机箱用户的安装兼容性。
