河流水力驱动提水换热装置结构设计

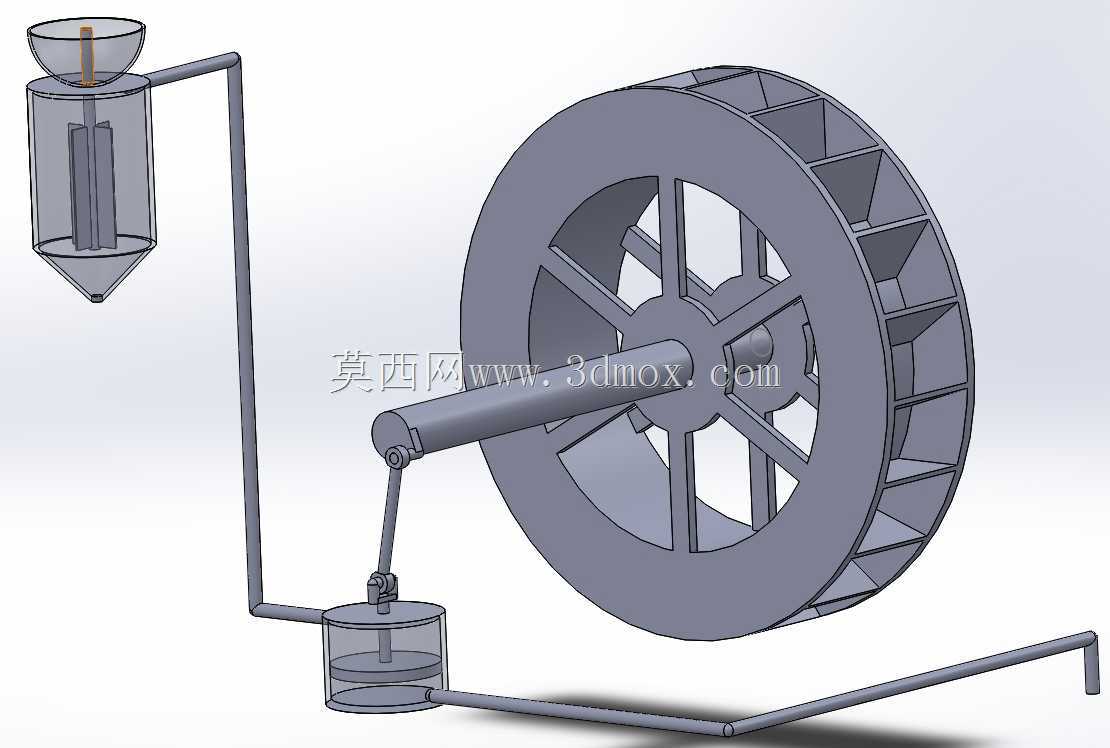

　　这套装置的核心设计逻辑是依托自然河流水体的动能完成能量转换，无需外接电力或化石能源输入，在偏远临河村落、野外小型作业站点等无稳定供电的场景下，可同时完成低扬程提水与低温水体换热两类功能。整套结构的动力输入端为辐条式冲击水轮，轮缘周向均匀布置的斗状受水结构可承接河道自然水流的冲击力，将水流动能转化为水轮的旋转机械能，水轮主轴采用两端简支的支撑结构，轴径匹配常规农用提水设备的扭矩传递需求，安装时水轮下沿需浸入河道常水位以下150-200mm，保证水流可充分填充轮缘受水斗，同时避免汛期水位过高时杂物缠绕辐条结构。

　　水轮主轴的动力输出端通过曲柄连杆机构与下方的柱塞式提水泵缸连接，将主轴的旋转运动转化为柱塞的往复直线运动，泵缸进、出水口均配置单向止回结构，可将河道内的水体持续泵送至高位的换热罐体内部。换热罐体采用上宽下窄的锥底立式结构，顶部设置敞口式受水斗，可承接泵送来的低温河水，罐体内部设置同轴导流结构，延长水体在罐内的停留时间，锥底结构可快速沉降水体携带的泥沙杂质，底部设置排污口可定期清理沉积杂物，罐体侧壁预留的换热接口可外接生活用水管路或小型采暖循环回路，利用河水与环境的温差完成热量交换，实现基础的换热供水功能。

　　从安装边界来看，整套装置沿水流方向的总长度约1200mm，水轮直径约600mm，整体安装高度不超过900mm，可直接固定在河道边的混凝土基础或硬质岩基上，无需搭建大型挡水围堰，安装时需保证水轮主轴与水流方向垂直，曲柄连杆机构的运动平面与水流方向平行，避免侧向力导致主轴偏磨。结构设计阶段充分考虑了野外工况的维护需求，所有转动副均采用敞式润滑结构，可直接涂抹润滑脂完成日常维护，无精密密封元件，普通具备基础机械常识的人员即可完成故障排查与零件更换。

　　在功能匹配上，提水扬程可通过调整曲柄偏心距实现0.5-3m范围的调节，对应提水量约每小时0.3-0.8立方米，可满足3-5户人家的日常非饮用水取用需求，换热环节无需额外动力输入，依靠泵送至高位的水体重力自流完成循环，在夏季可提供低于环境温度5-8℃的降温用水，冬季若河道未封冻也可提供相对稳定温度的水体，降低管路冻堵风险。整套结构的零件多采用常规型材加工，水轮轮体可采用钢板焊接或硬质工程塑料注塑成型，泵缸体可采用普通无缝钢管加工，连杆、曲柄等受力零件采用常规碳素结构钢即可满足强度要求，加工门槛低，适合乡村小规模加工点自制生产。

　　设计过程中针对河道杂物缠绕问题做了针对性优化，水轮辐条采用大间距布置，轮缘受水斗的开口角度设置为15度，可在旋转过程中自动脱落缠绕的水草、枯枝等杂物，泵缸进水口设置粗滤网，可阻挡大粒径石块进入泵腔损坏柱塞密封。整套装置的重心集中在水轮主轴下方，安装固定后抗水流冲击能力强，可承受常规汛期的水流流速冲击，无需额外设置防护结构。
