海盗船CX650M台式机ATX电源结构设计

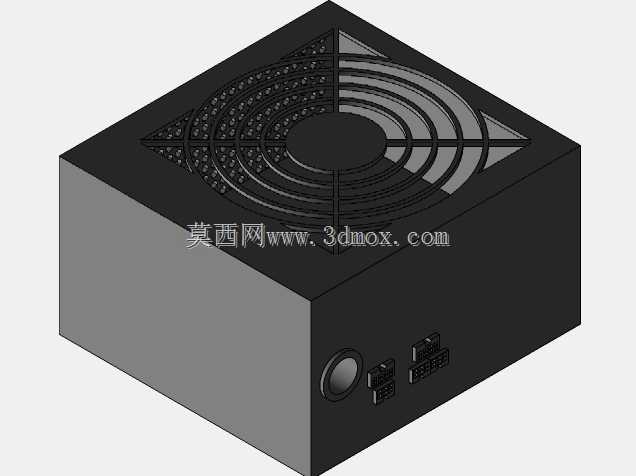

日常做台式机整机结构适配、机箱内部布局校核的时候，ATX规格电源的安装边界、接口排布是绕不开的校核项，这款半模组台式供电单元的三维结构，刚好能覆盖多数中塔机箱的电源仓适配场景，不管是做常规家用主机的装配干涉检查，还是做定制化MOD机箱的内部空间规划，都能直接拿来做装配基准参考。从实际装机的应用场景来看，这类额定功率级别的供电单元，主要面向搭载中端独立显卡、单路CPU的消费级台式主机，覆盖日常办公、3A游戏、轻度内容创作的供电需求，半模组的接口设计能减少机箱内部多余线材的堆积，给风道预留更顺畅的流通空间，这也是结构设计阶段重点考量的实用特性。做这个模型的结构还原时，首先锚定的是标准ATX电源的安装孔位基准，四个固定孔的相对位置完全遵循行业通用安装规范，确保和市售绝大多数带标准ATX电源位的机箱无干涉匹配，外部壳体的棱边做了小尺寸的倒角处理，避免装机过程中锐边割破线材或者划伤安装人员的手部。顶面的散热风扇防护网采用同心圆加十字加强筋的格栅结构，格栅的开孔尺寸经过反复校核，既保证足够的通风面积满足散热风量需求，又能避免大尺寸异物落入风扇区域造成扇叶损坏，格栅的加强筋厚度控制在合理区间，不会对出风气流造成过多的风阻损耗。侧面的模组接口区域做了分区排布，主板主供电、CPU供电、显卡供电、外设供电的接口位置按照常用线材的弯折半径做了间距预留，避免插接线材时相邻接口的插头出现干涉，接口旁的标识区域做了轻微的下沉结构，方便粘贴接口定义标识，不会因为长期插拔磨损标识内容。输入端的品字电源接口位置做了内凹处理，接口端面比壳体外表面低1mm左右，避免电源推入机箱电源仓时，接口边缘和仓体壁面刮蹭造成接口松动，同时内凹结构也能让电源线插头插入后更贴合壳体，减少插头突出的尺寸，适配电源仓深度较浅的小尺寸机箱。外部壳体的拼接结构采用常见的卡扣加拉铆固定方式，上下壳体的配合止口做了错位设计，既可以提升壳体的整体结构强度，减少风扇运转时的壳体共振噪音，也能在生产装配阶段提升组装效率，不需要额外做复杂的定位工装就能快速对齐上下壳体。整个电源的外部尺寸严格按照标准ATX电源的长宽高比例做等比例还原，长度控制在常规14cm级别的区间，能兼容绝大多数中塔、MATX小塔机箱的电源仓深度要求，不会出现因为电源过长挡住硬盘位或者理线空间的问题。做结构校核的时候可以直接把这个模型导入装配环境，模拟电源推入电源仓的全过程，检查电源和机箱硬盘架、主板供电接口区域、水冷排安装位的间隙，提前规避装机时可能出现的干涉问题，也能用来规划模组线的走线路径，计算不同位置线材需要的长度，给定制线材的尺寸设计提供准确的三维基准。
