法兰式行星减速齿轮箱结构

　　这是一款采用方形法兰安装形式的行星减速齿轮箱，整体结构紧凑，输入端与输出端同轴布置，适合安装空间受限但需要较大减速比和较高输出扭矩的传动场合。箱体外部呈圆筒形，前端设置方形安装法兰，法兰四角预留安装孔，可直接通过螺栓固定在设备墙板、支架或电机安装面上。这种安装方式能够保证减速箱与被驱动部件之间的同轴度，减少悬臂载荷对轴承和齿轮啮合的影响。

　　从实际应用来看，这类行星齿轮箱常见于小型输送装置、自动化执行机构、包装设备、轻工机械以及实验台架中。其核心作用是将原动机较高的转速降低，同时按传动比放大输出扭矩，并改善负载端的转动惯量匹配。相比普通平行轴减速结构，行星传动具有功率分流特点，太阳轮、行星轮和内齿圈共同承担载荷，齿轮受力更分散，因而在相同体积下能够传递更大扭矩，运行平稳性也更好。

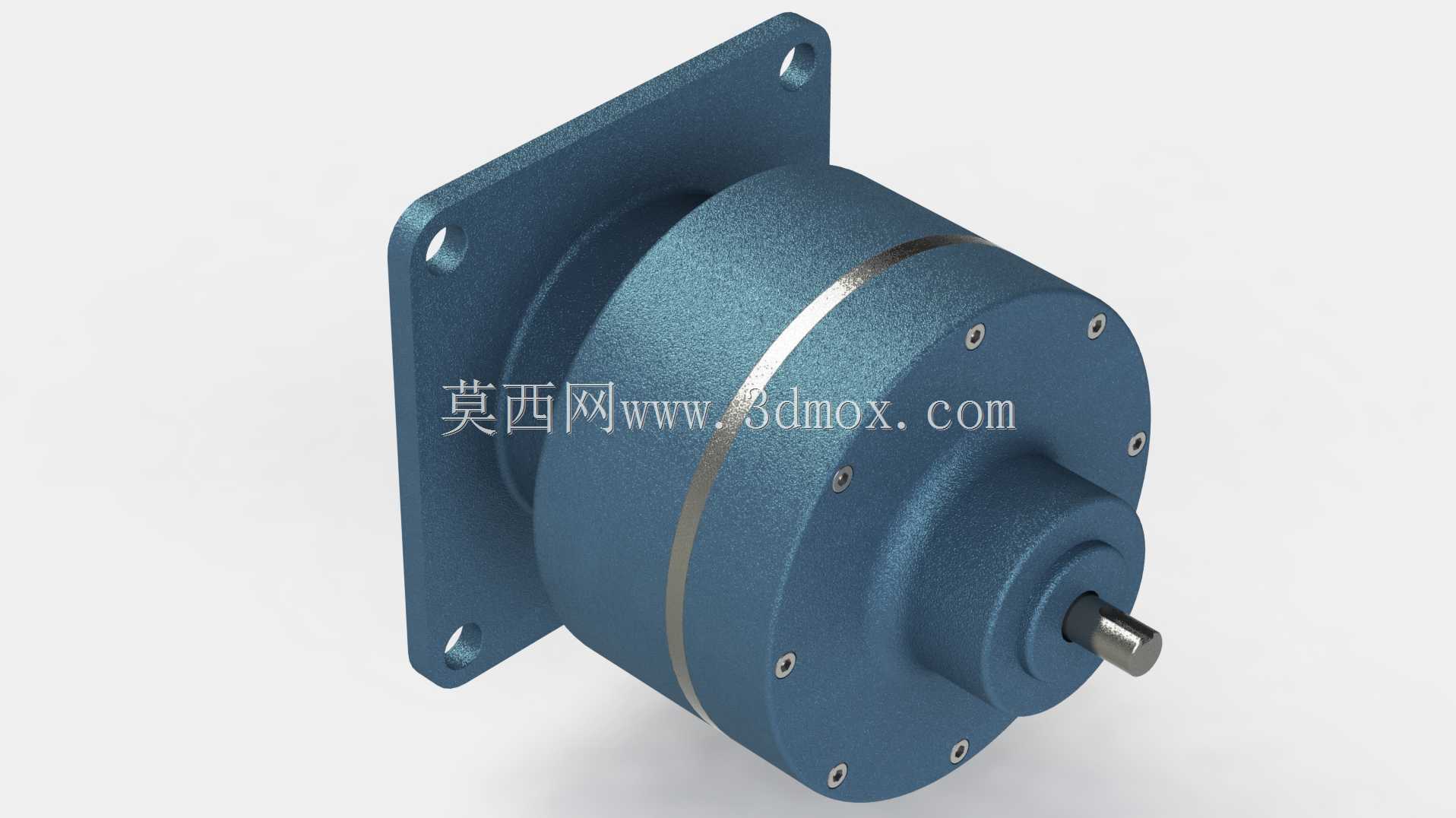

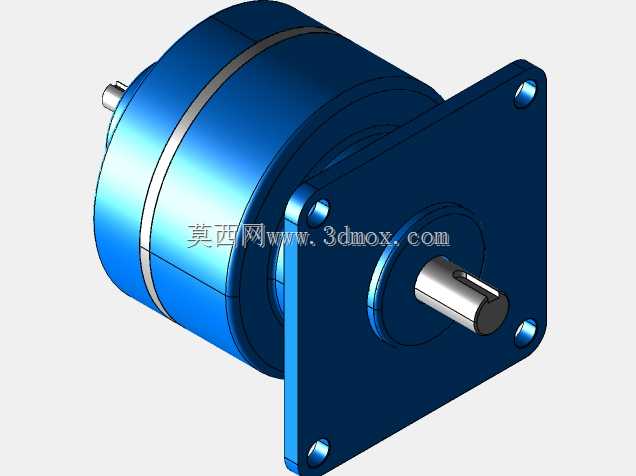

　　该模型在外形表达上突出了减速箱的主要装配关系：方形法兰用于轴向定位和螺栓固定，圆筒形壳体容纳行星轮系，中部环形分箱线体现壳体分段连接结构，端盖上沿圆周分布的螺钉用于承受内部齿轮传动产生的轴向和径向约束。输出轴从前端盖中心伸出，轴端采用圆柱轴形式，可通过联轴器、带轮、链轮或直接与工作机构连接。轴伸周围的端盖区域保留了轴承安装空间，有利于支撑输出轴并控制齿轮啮合间隙。

　　结构设计时，首先需要确定输入功率、输入转速、减速比和允许输出扭矩，再据此校核太阳轮、行星轮、内齿圈的齿面接触强度和齿根弯曲强度。行星轮通常围绕太阳轮均匀布置，数量越多，载荷分配能力越强，但对行星架加工精度、齿轮均载结构和装配间隙的要求也越高。箱体内还需考虑润滑空间，齿轮啮合区应保证润滑油或润滑脂能够到达齿面和轴承位置，避免高速轻载或低速重载条件下出现过热、磨损和点蚀。

　　安装边界方面，方形法兰的外轮廓尺寸决定了设备墙板上的最小布置区域，四个安装孔的孔距、孔径和沉孔深度需要与配套支架一致。输出轴的直径、伸出长度和键连接形式直接影响外部传动件选型；若采用联轴器连接，应校核轴端对中误差；若采用链轮或带轮，则应尽量使轮毂靠近箱体端盖，以降低轴承受力。壳体外径和轴向长度则关系到整机包络空间，尤其在多轴并排布置或设备内部空间狭窄时，需要预留检修空间，避免端盖螺钉、润滑注油位置和接线部位被遮挡。

　　从三维建模角度看，该作品适合用于传动方案演示、设备布局校核和机构运动展示。模型中法兰、壳体、端盖、螺钉、输出轴以及内部行星轮系之间的层级关系清晰，能够直观表现减速箱从动力输入到低速输出的传递路径。进行详细设计时，还应进一步补充轴承选型、密封结构、行星架销轴、齿轮参数、公差配合和润滑方式，使外观模型转化为可加工、可装配、可维护的工程结构。
