哈利波特金色飞贼造型创意摆件结构设计

　　本次设计的金色飞贼造型构件，核心定位为影视IP衍生的精密装饰类构件，可适配文创展示、主题场景布置、收藏级摆件等多类应用场景，在主题展馆陈列、IP联名周边开发、桌面装饰陈设领域都有明确的使用需求。从实际功能层面看，该构件无传统机械部件的传动、载荷传递等工业功能，核心作用是通过高度还原的造型传递IP辨识度，同时满足静态展示的结构稳定性与外观质感要求，可作为独立摆件放置于平面台面上，也可通过预留的微小安装孔位适配壁挂、悬浮展示架等多种安装形式。

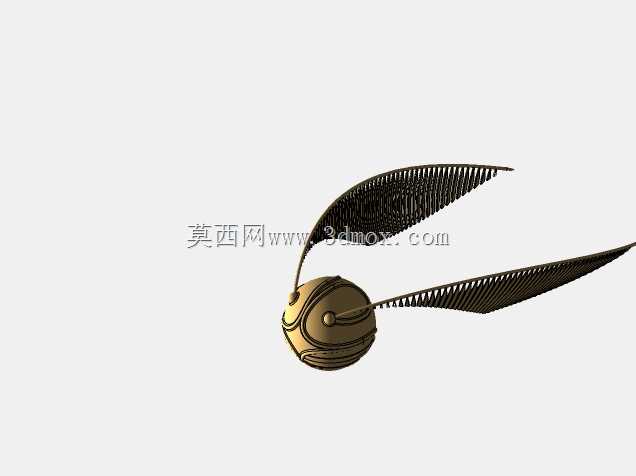

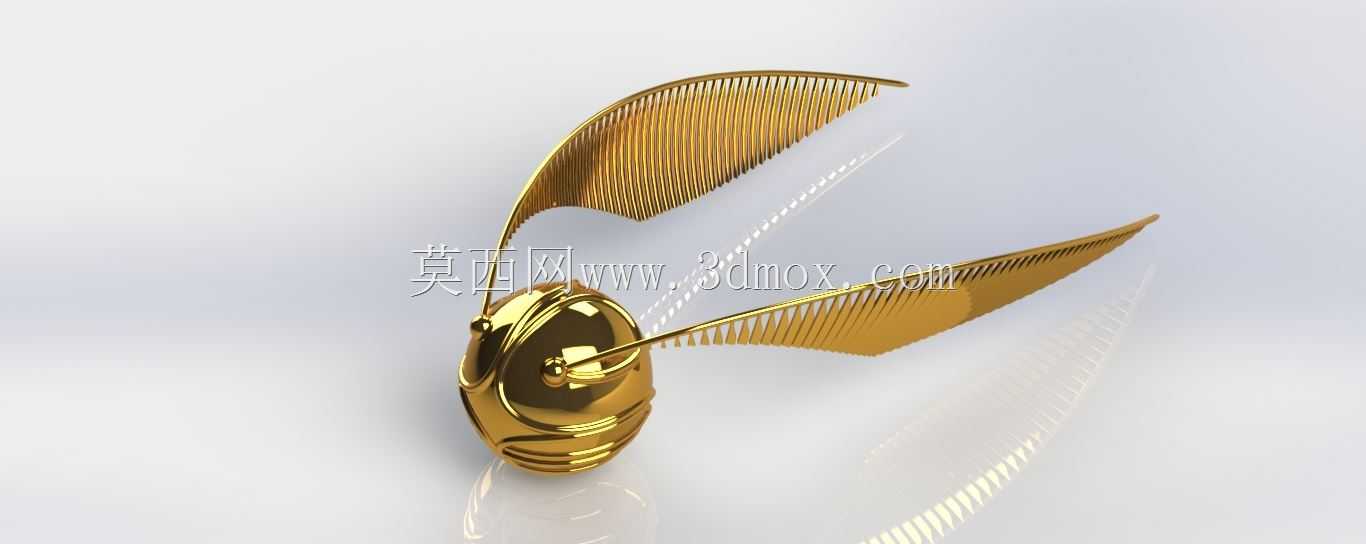

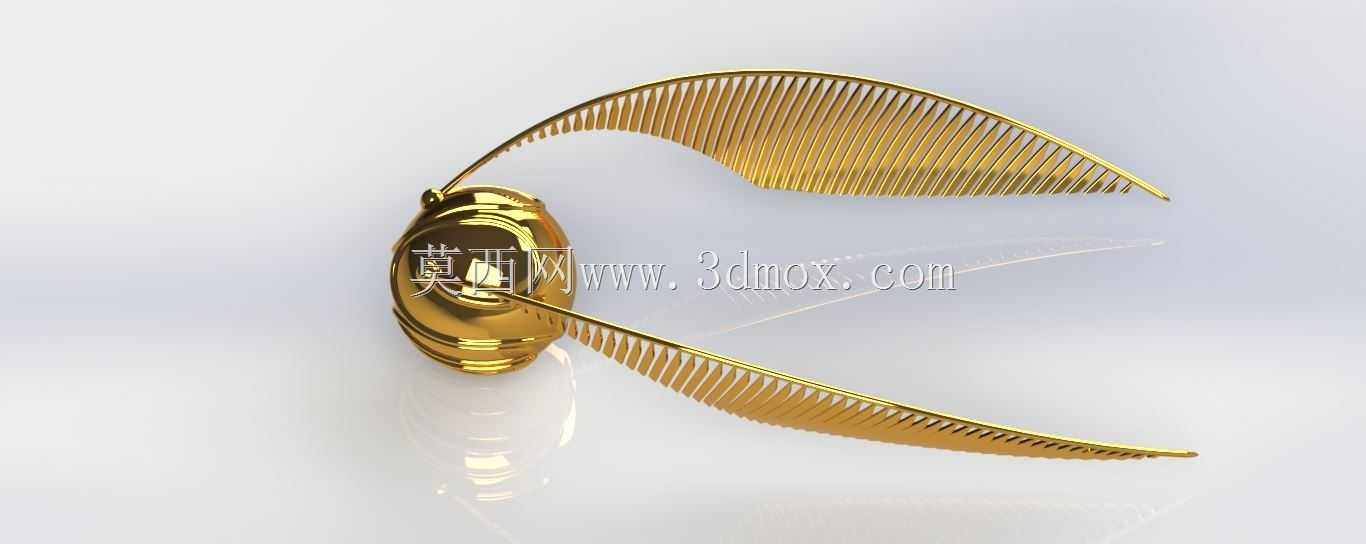

　　设计思路上，首先拆解了原作中金色飞贼的核心视觉元素：圆润的球体主体、两侧对称展开的翼状结构、整体亮面金属金色的质感表达。建模阶段优先处理球体主体的曲面连续性，采用G2连续的曲面构建方式保证球体表面无明显棱线，还原金属球体的高光反射效果，球体表面的细微环状纹理采用包覆特征实现，纹理深度控制在0.2mm以内，既保留原作的细节辨识度，又避免纹理过深导致的积灰、清洁难度提升问题。两侧翼状结构的设计是整个建模的核心难点，翼片并非平面结构，而是带有自然弧度的薄壳结构，翼片上的梳齿状纹理采用阵列特征实现，单根梳齿的厚度控制在0.8mm，齿间间隙1.2mm，既保证视觉上的细密质感，又避免3D打印或者机加工过程中出现薄壁断裂的问题；翼片与球体主体的连接部位采用渐变过渡结构，连接根部厚度逐步增加到3mm，保证连接强度，避免翼片受外力碰撞发生断裂。

　　外形尺寸与安装边界方面，整体构件的最大轮廓尺寸控制在120mm×80mm×60mm区间，球体主体直径为40mm，属于小型桌面摆件的常规尺寸范畴，放置于桌面时占用空间不超过0.01㎡，适配多数展示台面的尺寸要求。作为静态展示构件，其安装边界主要考虑放置稳定性，球体底部设计有直径10mm的隐形平面支撑位，支撑位与球体曲面平滑过渡，正视角度下完全隐藏支撑结构，保证视觉完整性；若适配悬浮展示架，可在球体内部预留直径15mm的圆柱形空腔，用于放置磁吸配重块，空腔位置与球体中心重合，避免放置时出现重心偏移问题。

　　从结构设计的工程合理性角度，整个构件拆分为球体主体、左右翼片三个独立零件，零件之间采用定位柱加粘接的方式装配，定位柱直径2mm，插入深度3mm，装配后接缝宽度控制在0.1mm以内，后期经过表面打磨喷涂处理后可完全隐藏接缝，实现一体化的视觉效果。表面处理工艺适配方面，模型的曲面拆分充分考虑了电镀、阳极氧化等金属质感处理的工艺要求，所有曲面的拔模角度控制在3°以上，避免电镀过程中出现积液、色差问题；翼片的薄壳结构边缘做0.3mm的圆角处理，避免加工或者使用过程中出现锐边划伤的问题，同时提升电镀层的附着强度，减少边缘掉漆的概率。

　　针对不同的加工场景，模型也做了对应的结构适配：若采用光敏树脂3D打印制作，翼片的最小壁厚满足0.8mm的打印要求，无需额外添加支撑即可完成打印，打印后去除支撑的痕迹可隐藏在翼片与球体的连接位置；若采用锌合金压铸工艺批量生产，零件的壁厚均匀性控制在±0.5mm以内，避免压铸过程中出现缩孔、冷隔等缺陷，进料口位置设计在球体底部的支撑位，压铸后去除进料口的痕迹可完全隐藏，不影响外观表现。在实际使用场景中，该构件除了作为独立摆件外，还可通过在球体顶部加装微小挂环结构，适配钥匙扣、挂件等衍生产品的开发需求，挂环的安装孔采用M1.2的内螺纹结构，连接强度可承受50N的拉力，满足日常挂件的使用强度要求。
