适配2.2kW电机的斜齿轮减速传动装置

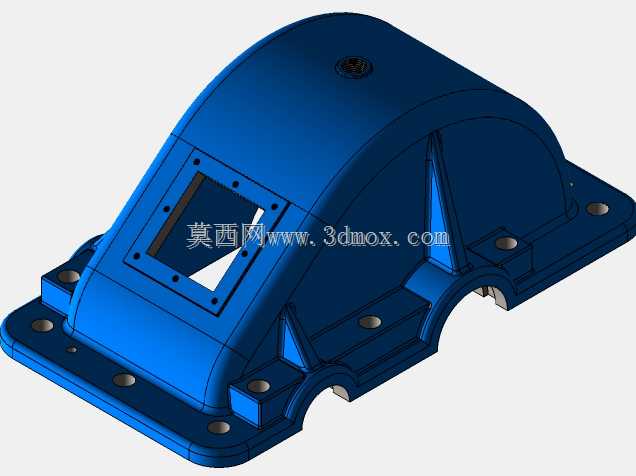

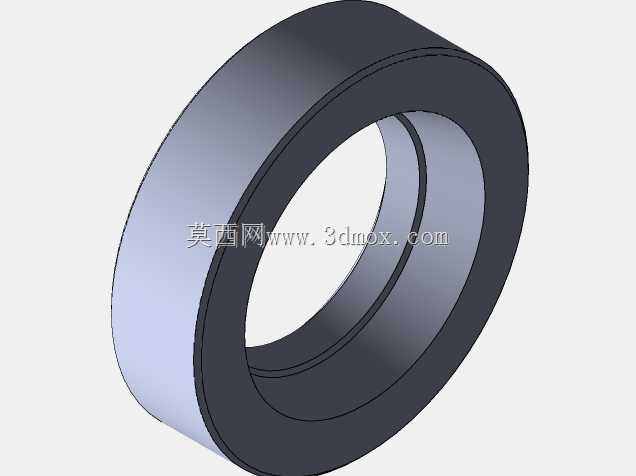

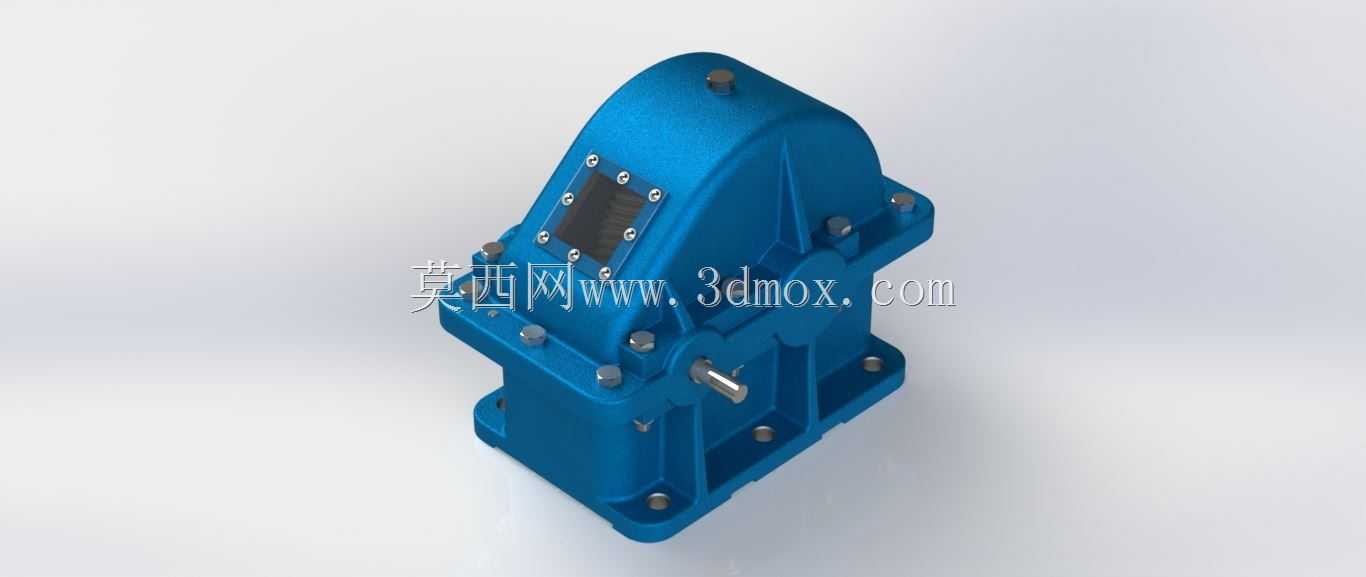

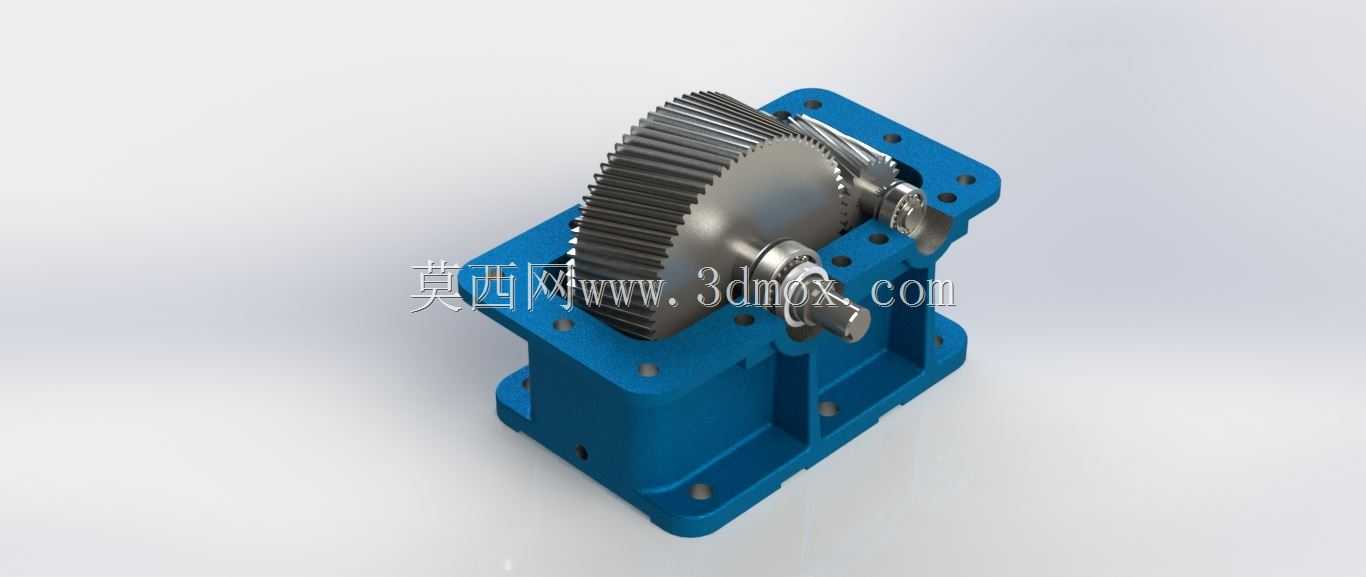

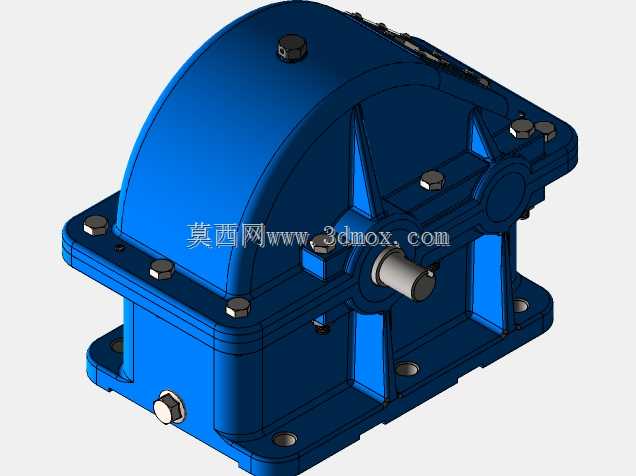

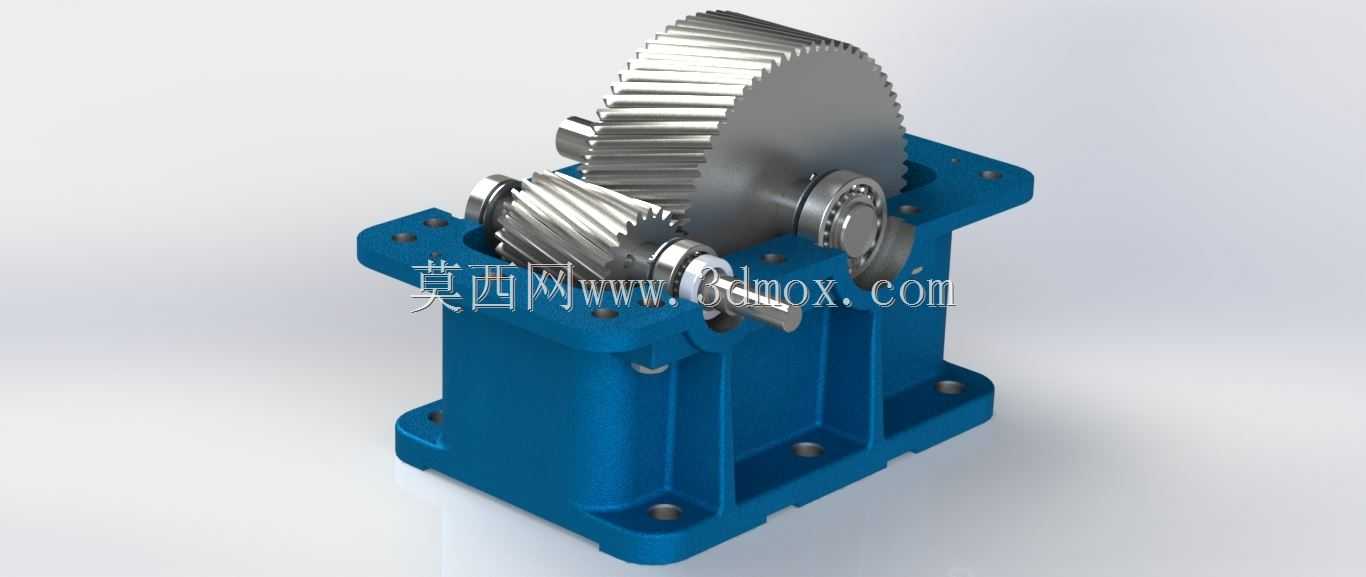

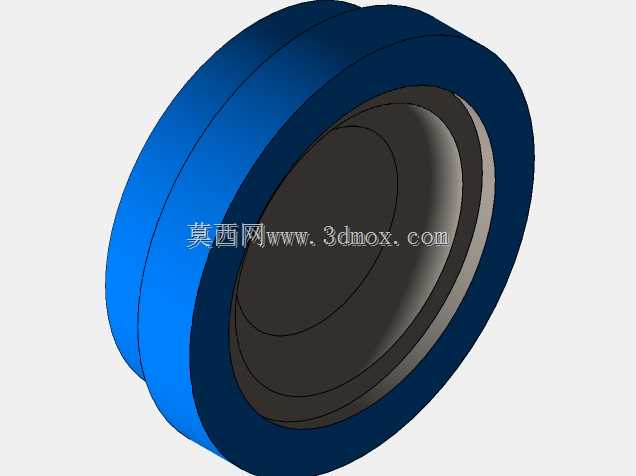

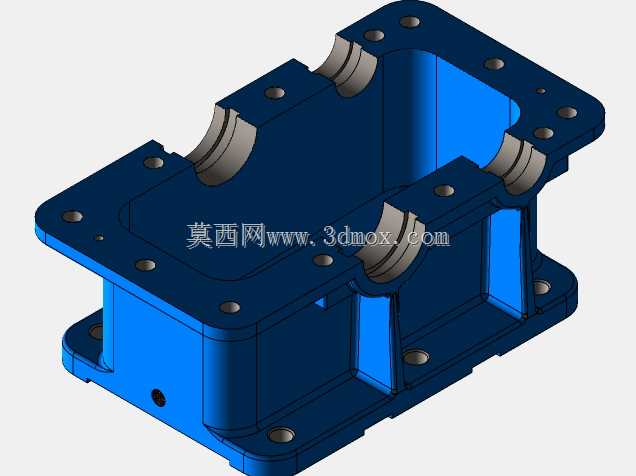

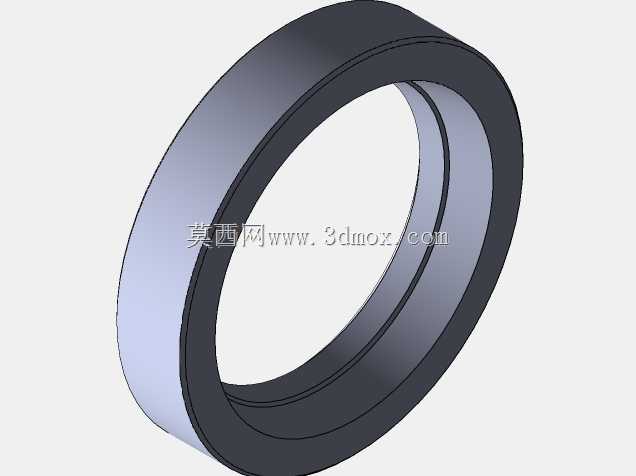

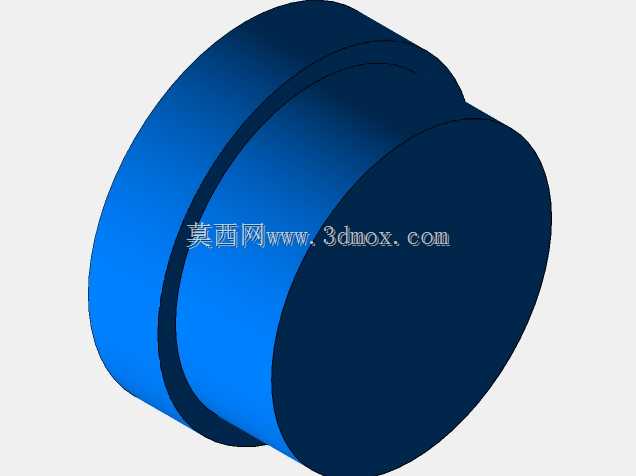

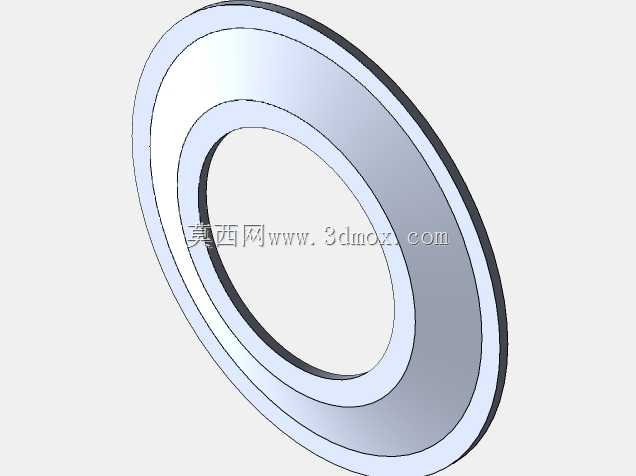

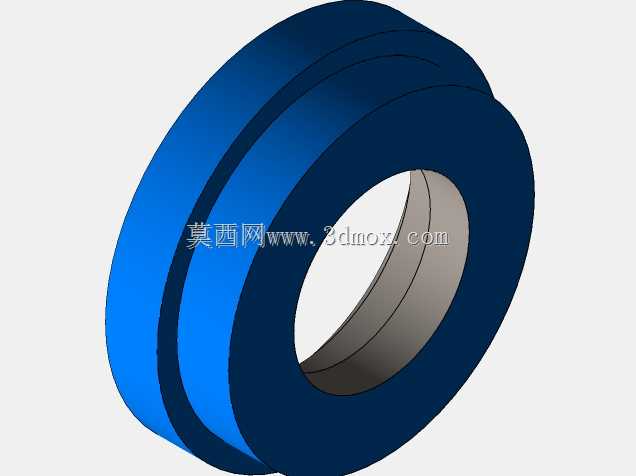

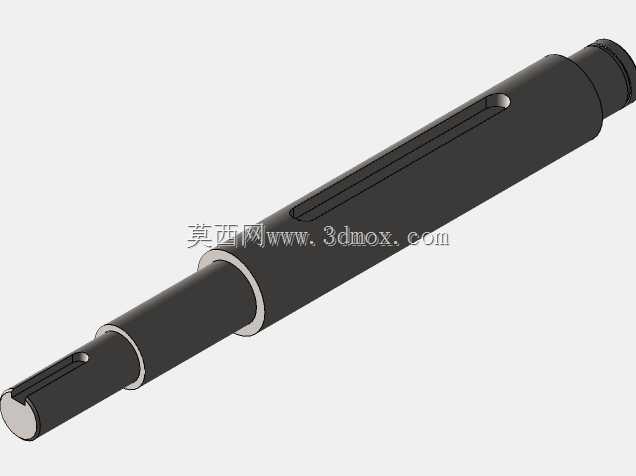

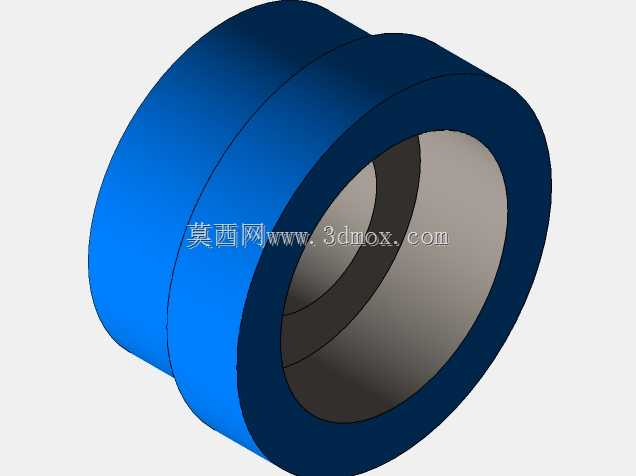

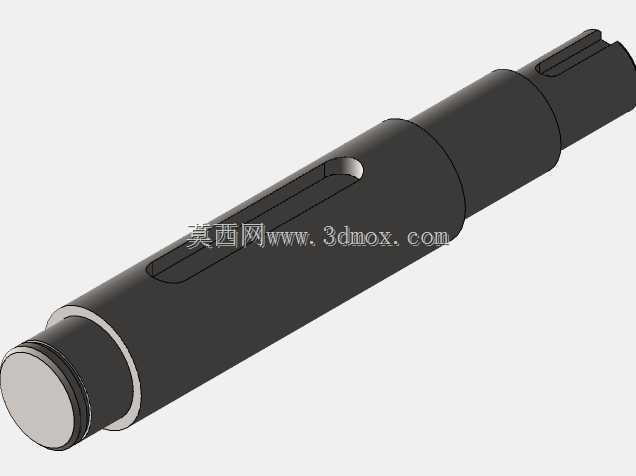

在中小功率工业传动场景里，这类斜齿轮减速装置的适配范围覆盖了轻工输送、小型物料搅拌、普通机床辅机进给等多个常规工况，核心作用是把原动机输出的高转速低扭矩动力，转化为作业端需要的低转速大扭矩输出，匹配执行机构的负载运行需求。从结构设计逻辑来看，这套装置采用两级斜齿轮传动布局，相比直齿轮传动，斜齿轮啮合时的重合度更高，传动过程中齿面接触是渐进式的，能有效降低运行噪音与齿面冲击，适合连续运转的常规工业作业场景。设计阶段已经完成了全尺寸链的校核计算，每一处轴段的配合公差、齿轮的啮合侧隙、轴承的安装预紧量都经过校验，能避免装配阶段出现干涉、卡滞等问题，同时所有受力位置的强度校核都覆盖了额定负载与短时过载的工况，保证运行可靠性。箱体采用一体化铸造成型的蓝色涂装结构，底部设置了带安装孔的固定脚座，安装时可以直接通过螺栓固定在设备机架的安装平面上，脚座的孔位间距经过统一规划，能适配多数常规配套设备的安装接口，不需要额外做转接板加工。输入轴与输出轴的轴伸端都预留了标准键槽，可直接通过联轴器或带轮与原动机、作业负载连接，轴端的密封结构采用接触式油封，能避免箱体内润滑油泄漏，同时阻挡外部粉尘进入箱体内部，延长齿轮与轴承的使用寿命。箱体内腔预留了足够的润滑油储油空间，齿轮运转时可以通过飞溅润滑的方式给所有啮合齿面、轴承位置提供润滑，日常维护只需要定期检查油位、更换润滑油即可，不需要复杂的养护操作。齿轮部分采用斜齿圆柱齿轮结构，大齿轮与小齿轮的齿部参数经过匹配计算，能实现稳定的传动比输出，适配功率2.2kW、额定转速1380r/min的驱动电机，输出转速可以满足多数中低速作业端的需求，传动效率保持在较高水平，不会造成过多的动力损耗。轴承选用标准深沟球轴承，分别支撑在两根传动轴的两端，能承受径向载荷与少量轴向载荷，匹配斜齿轮传动时产生的轴向分力，保证轴系运转的稳定性，不会出现轴窜动导致的齿面偏磨问题。箱体的上下结合面经过精加工处理，装配时涂覆密封胶即可实现有效密封，箱盖与箱体通过螺栓紧固，后期拆解检修齿轮、轴承部件时操作便捷，不需要破坏主体结构。
