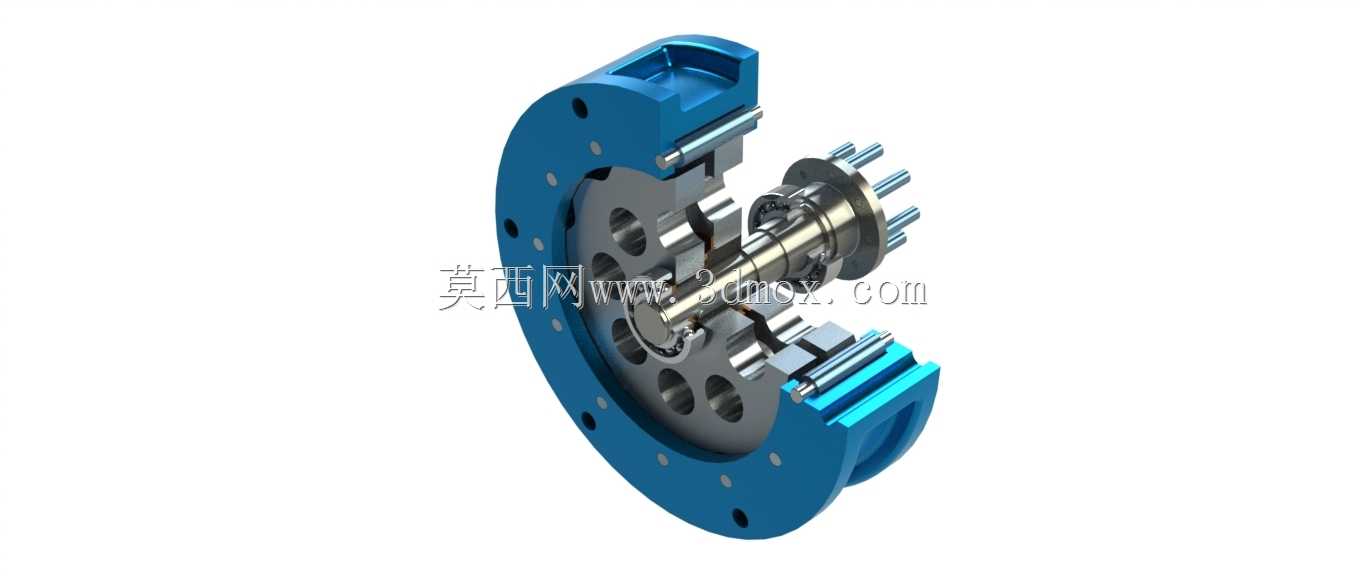

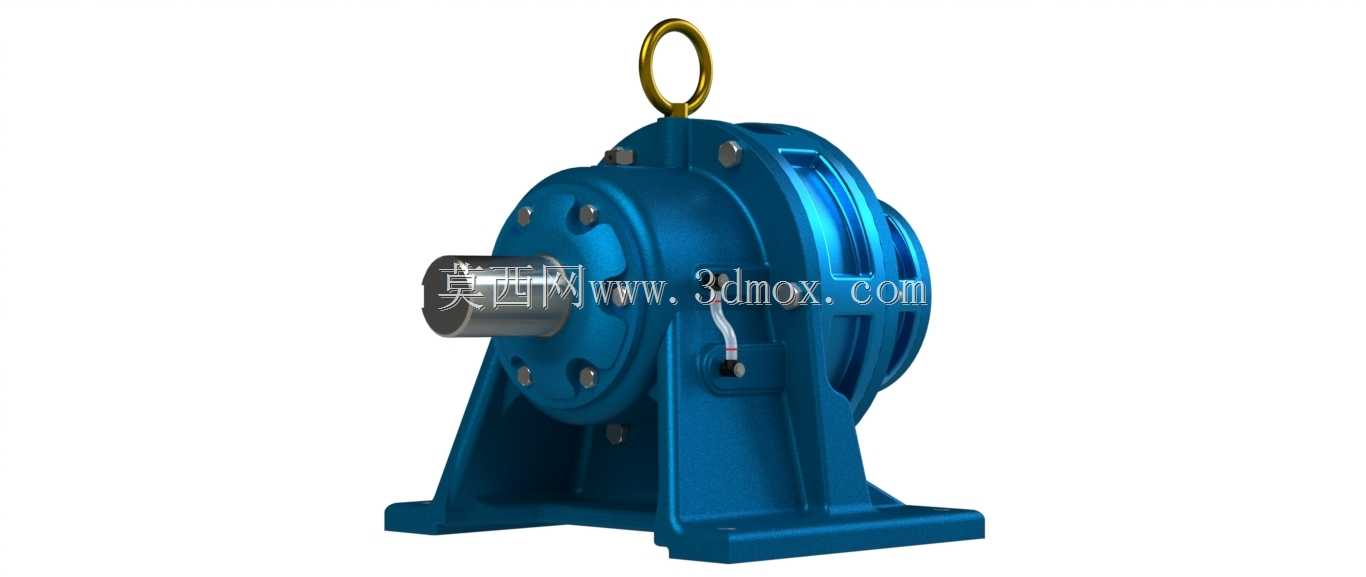

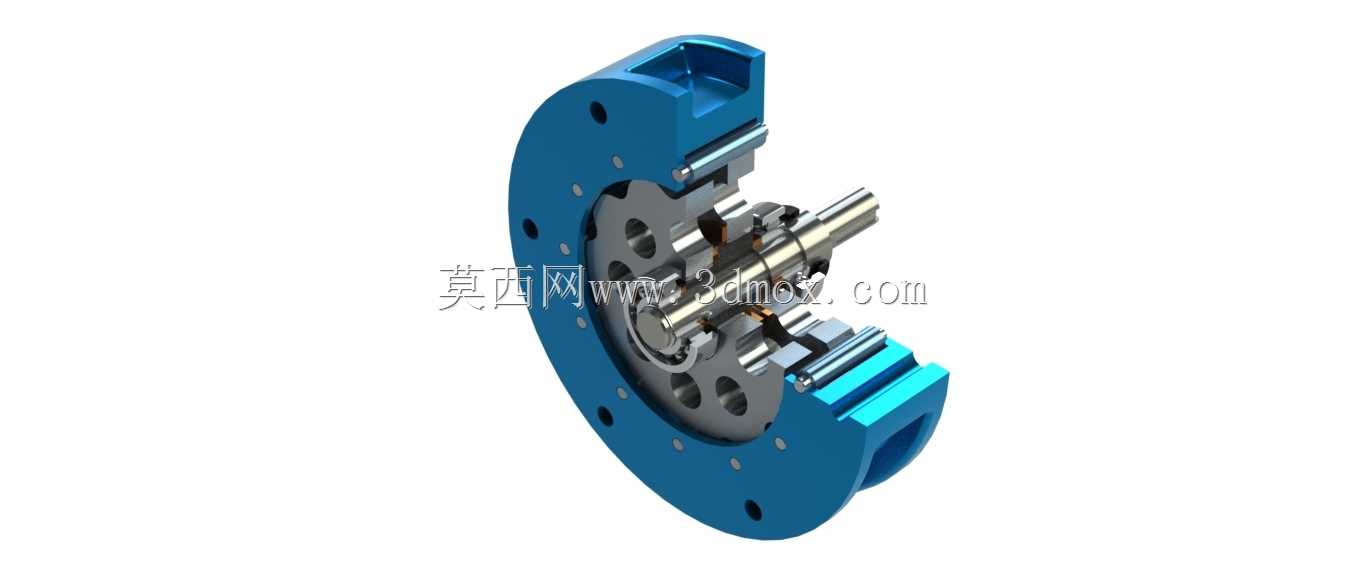

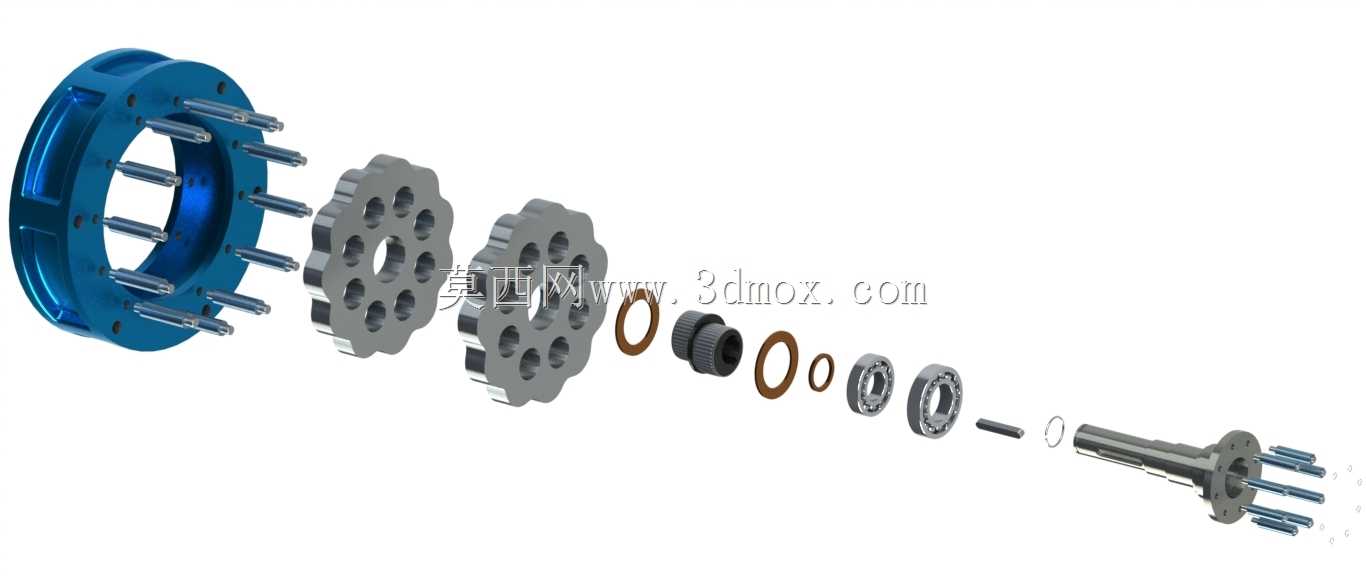

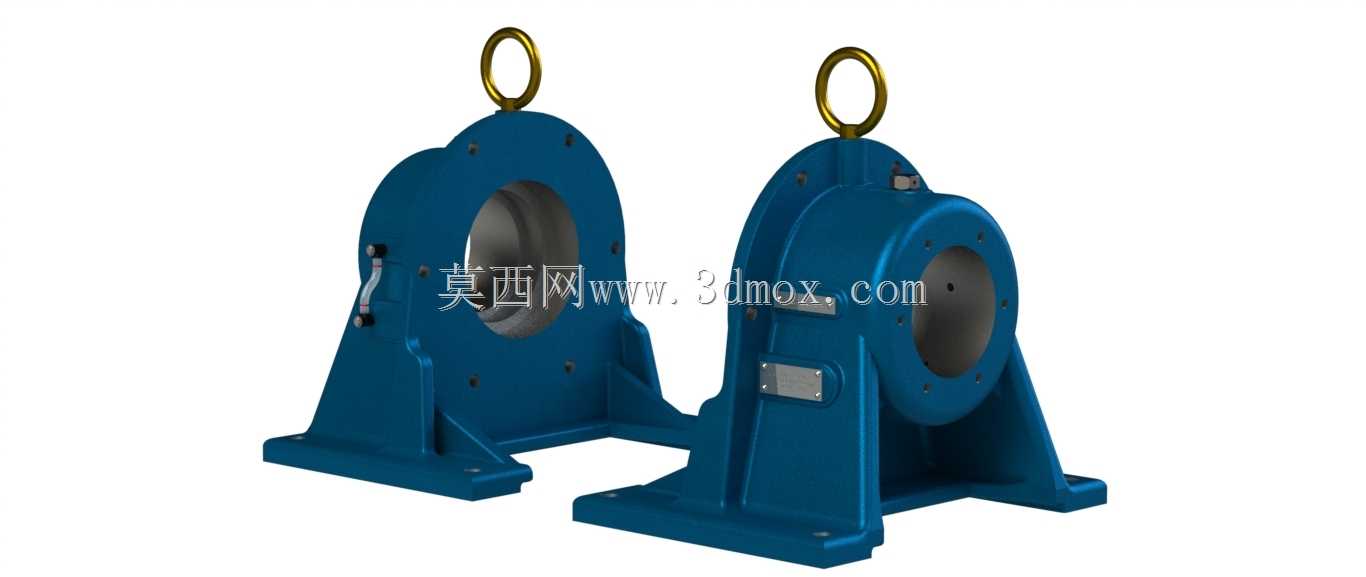

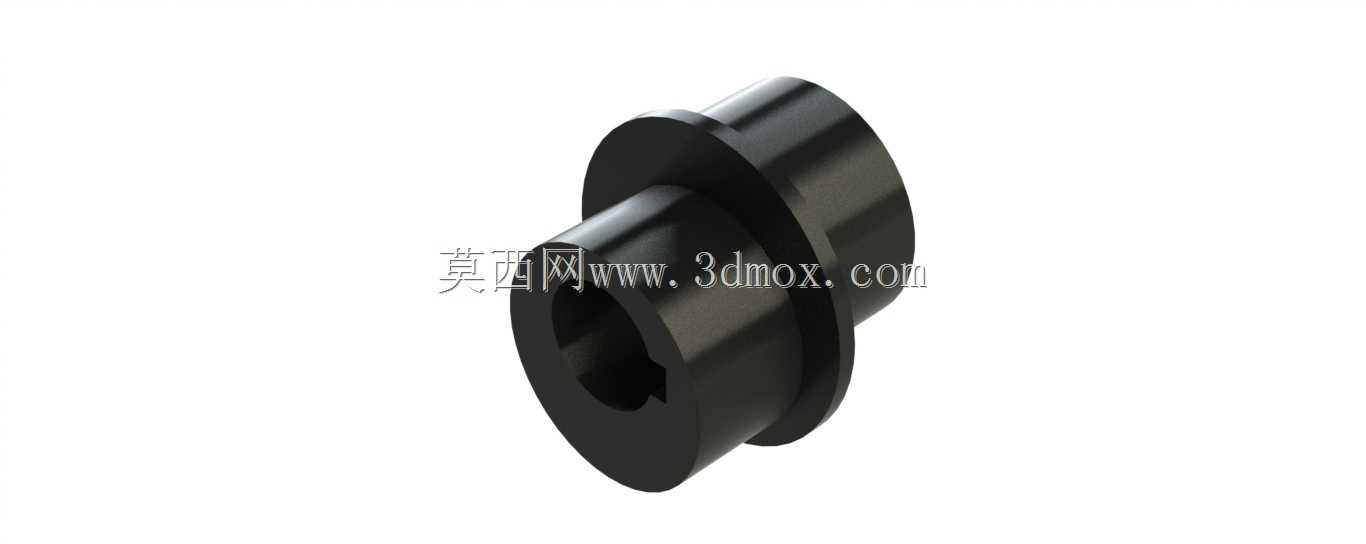

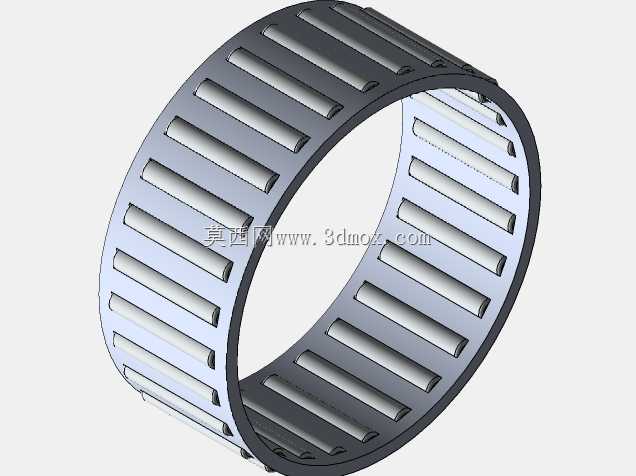

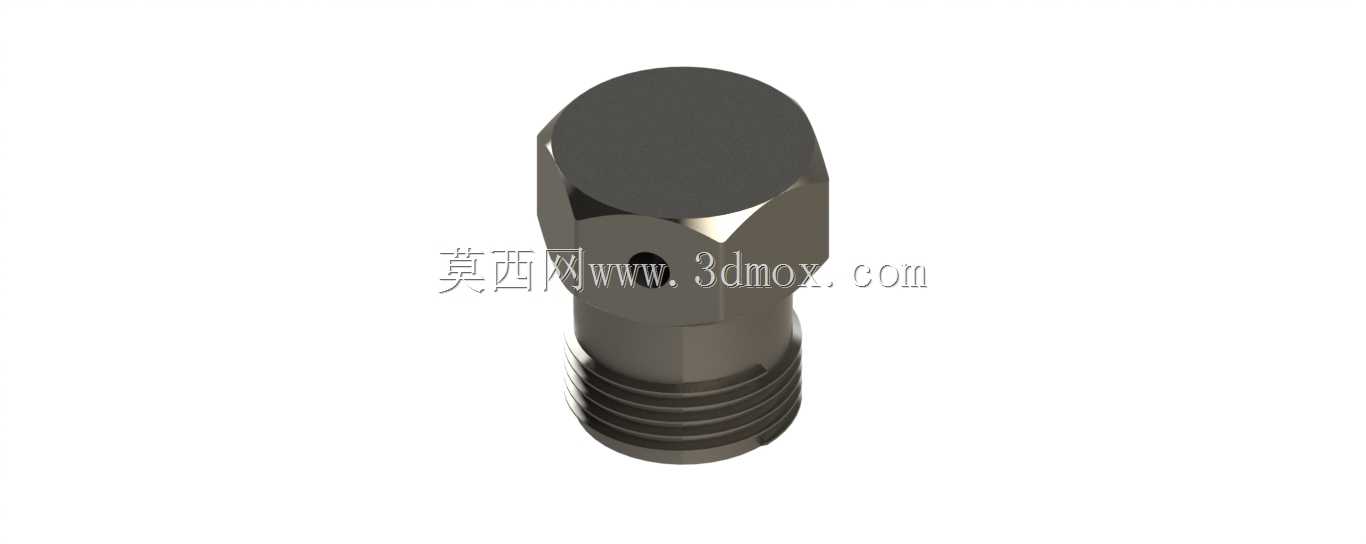

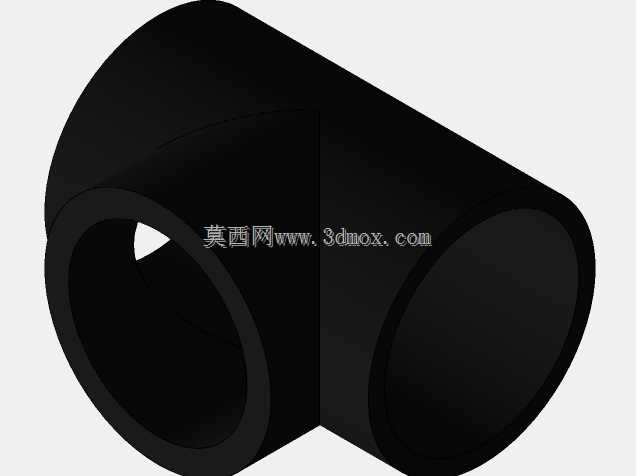

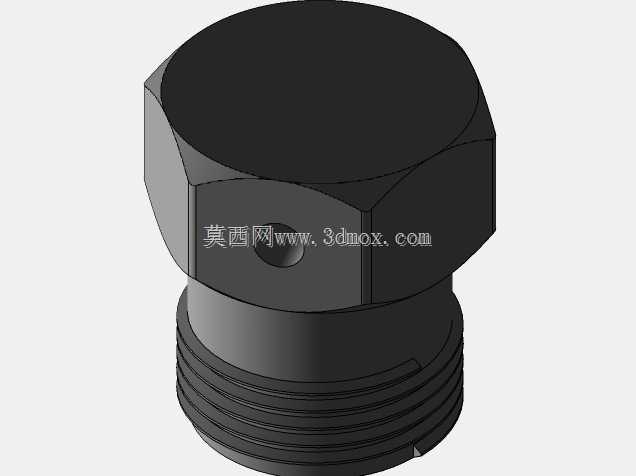

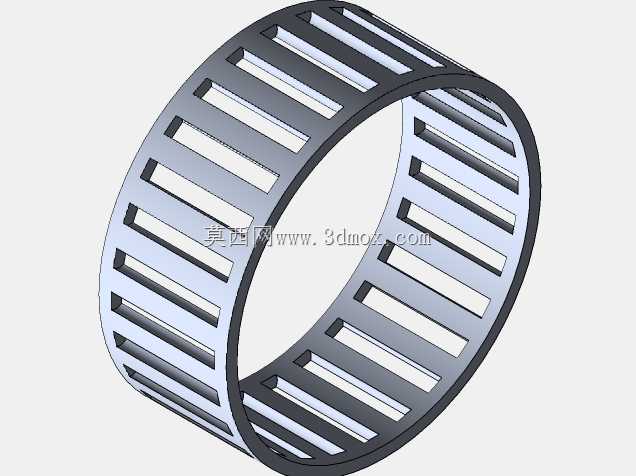

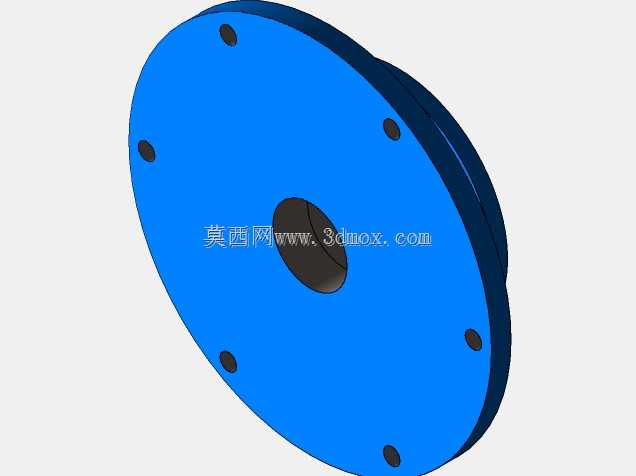

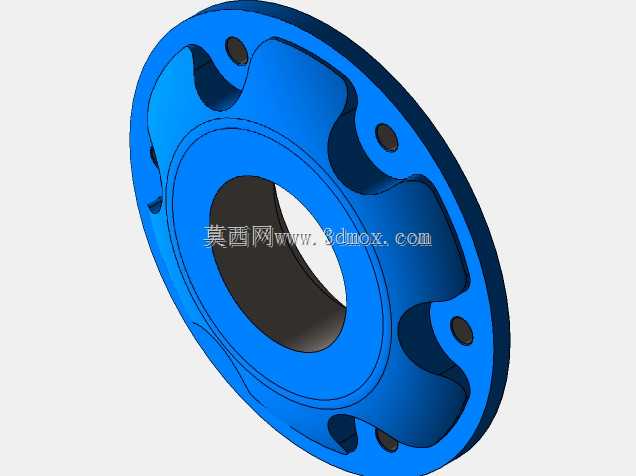

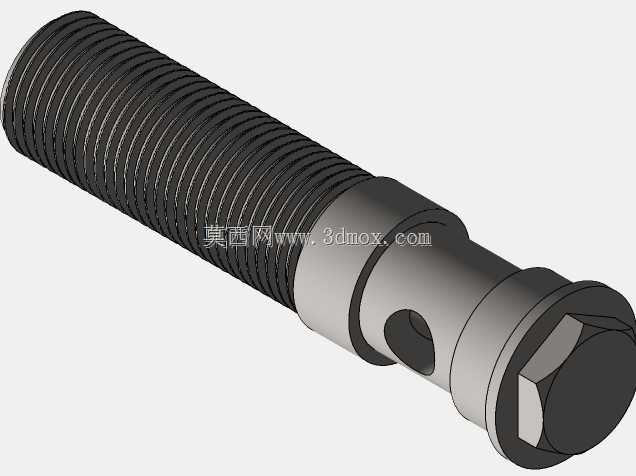

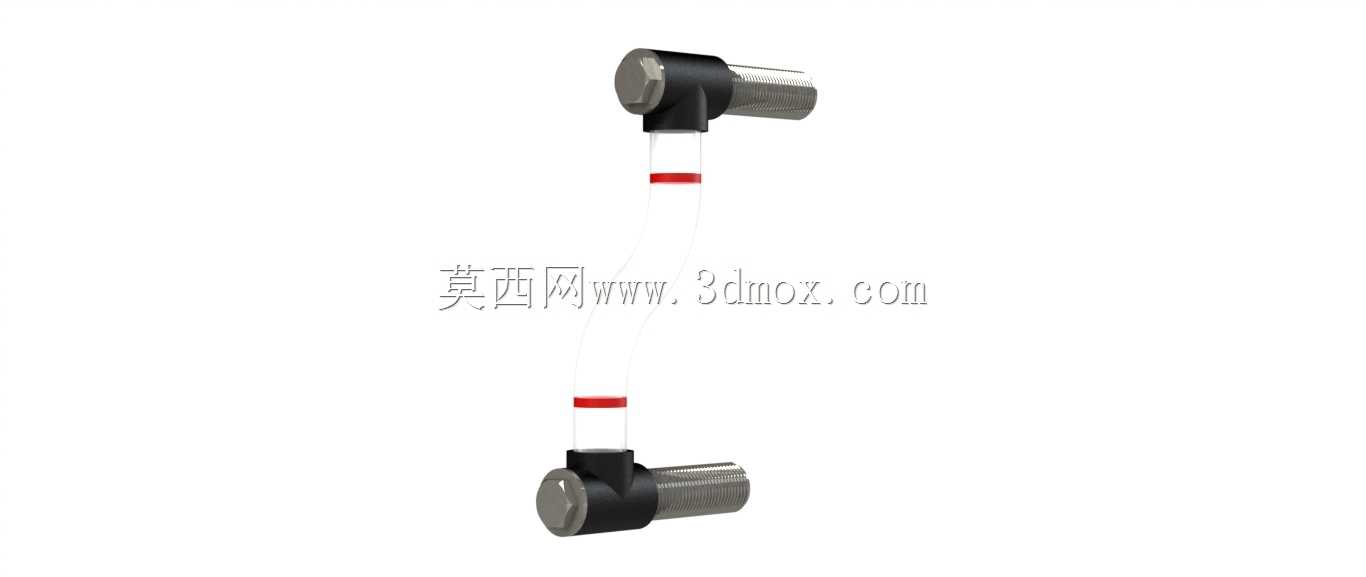

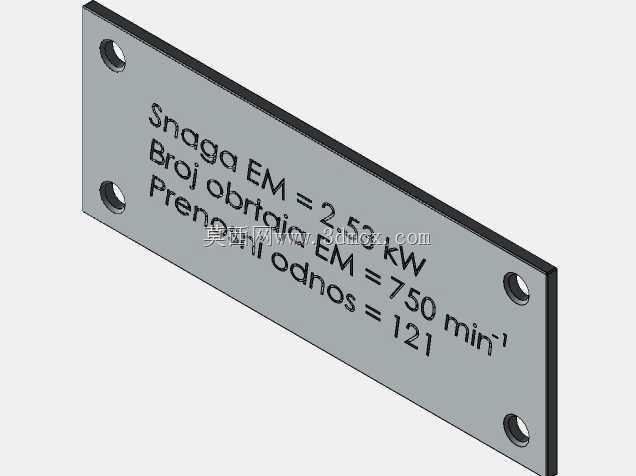

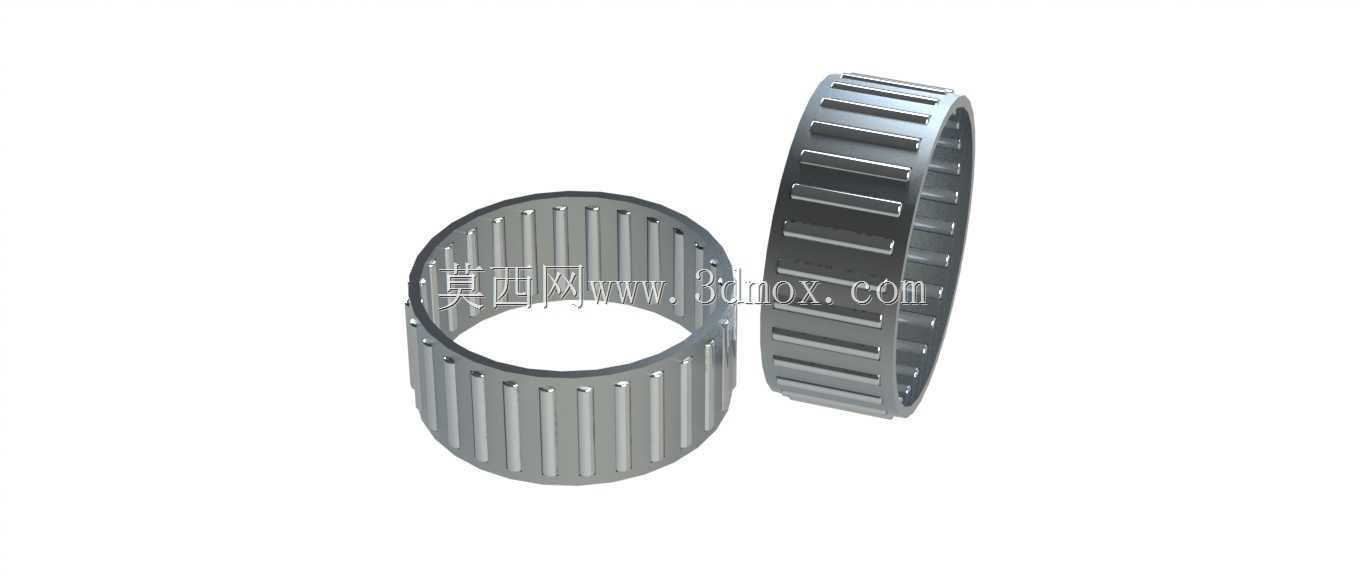

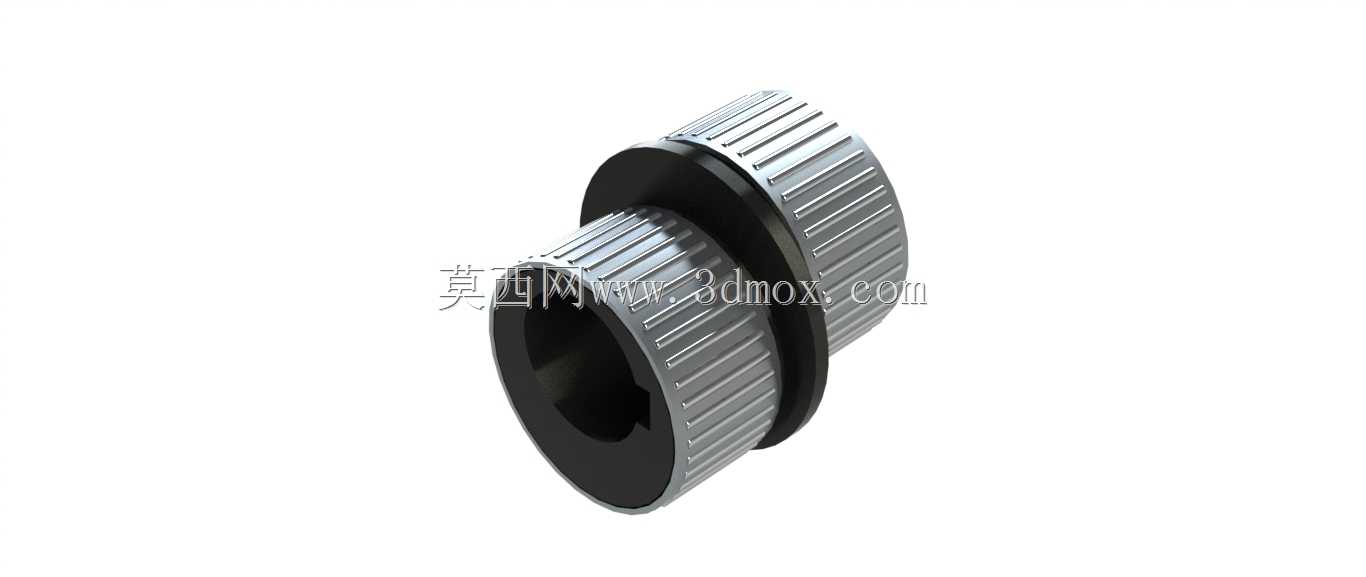

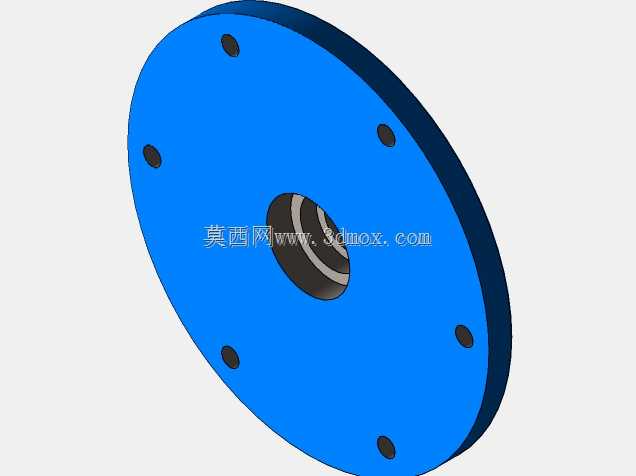

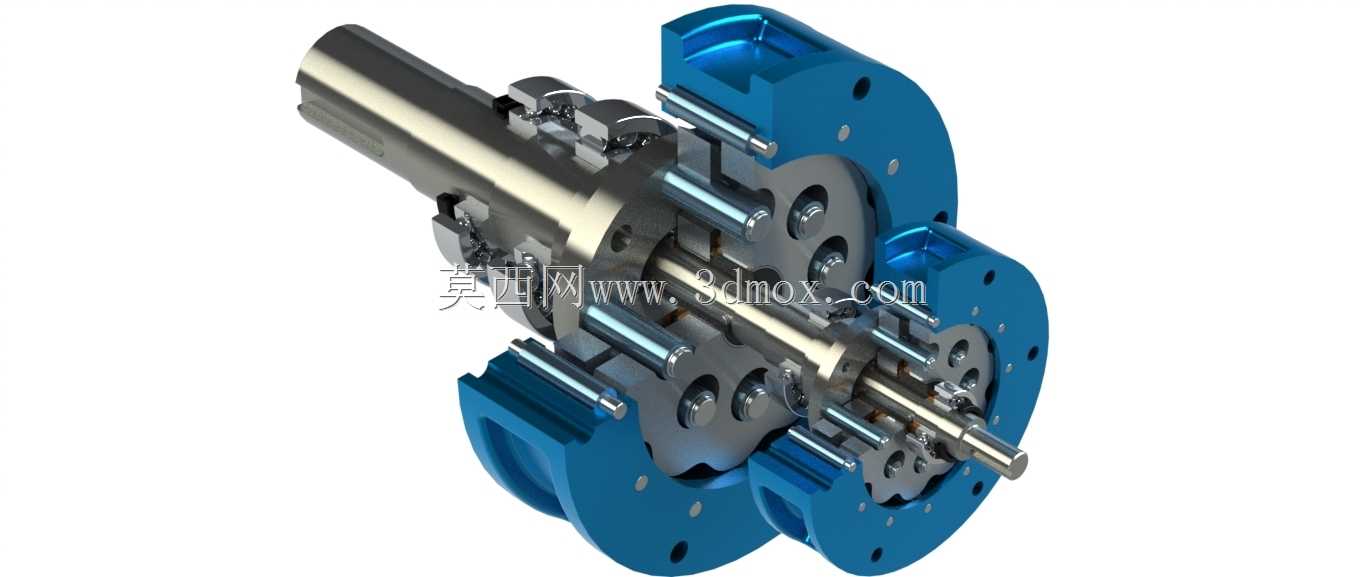

双环摆线针轮减速传动结构

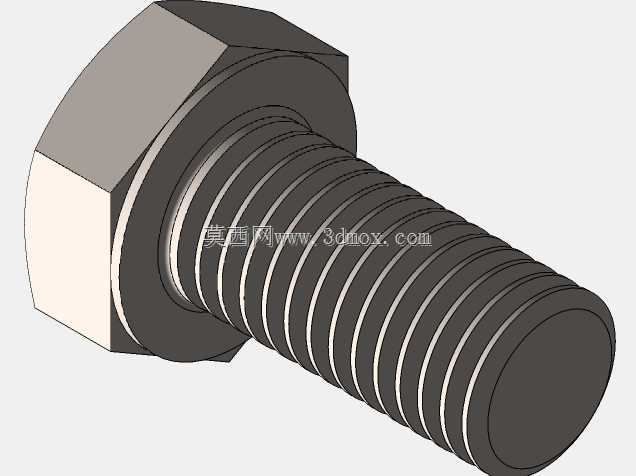

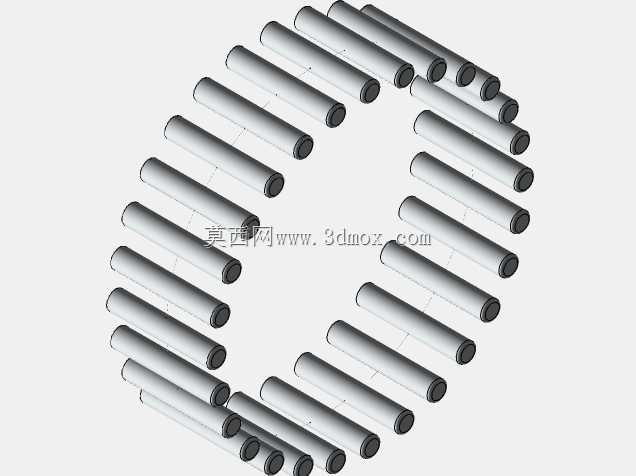

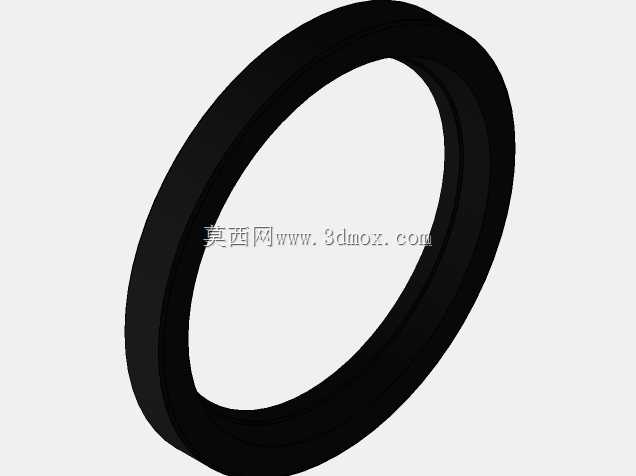

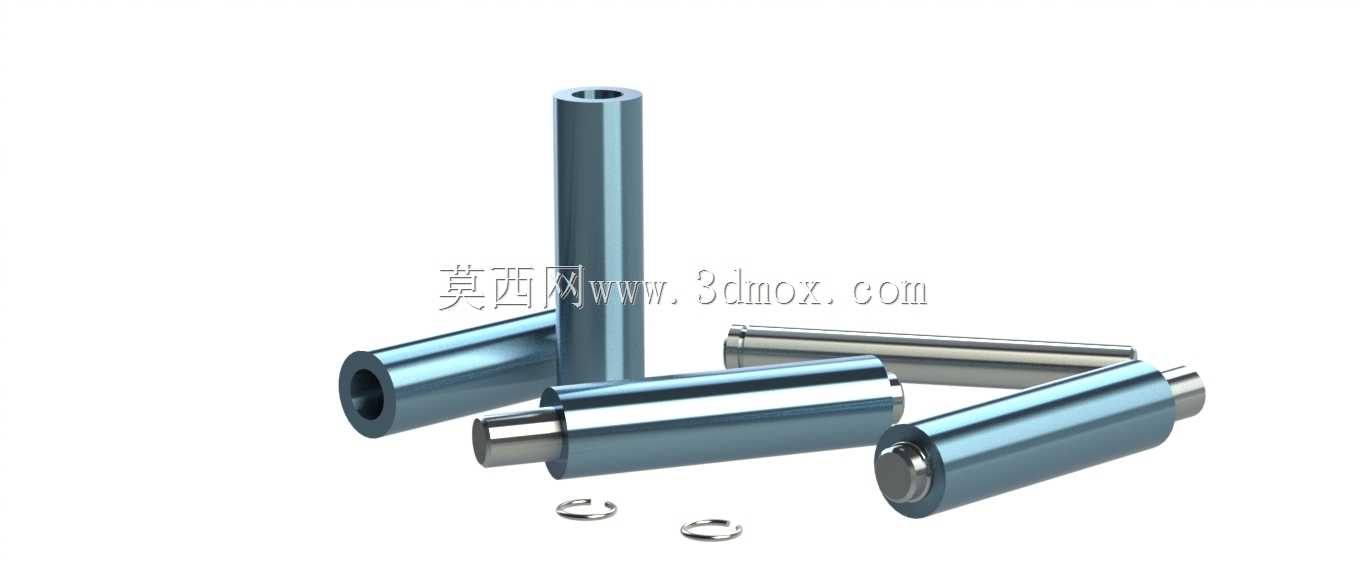

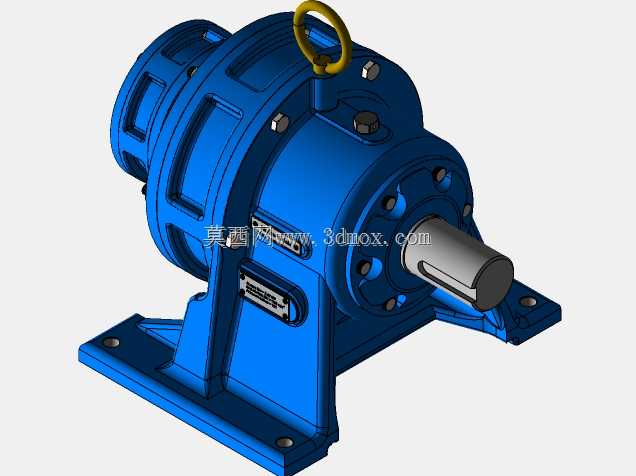

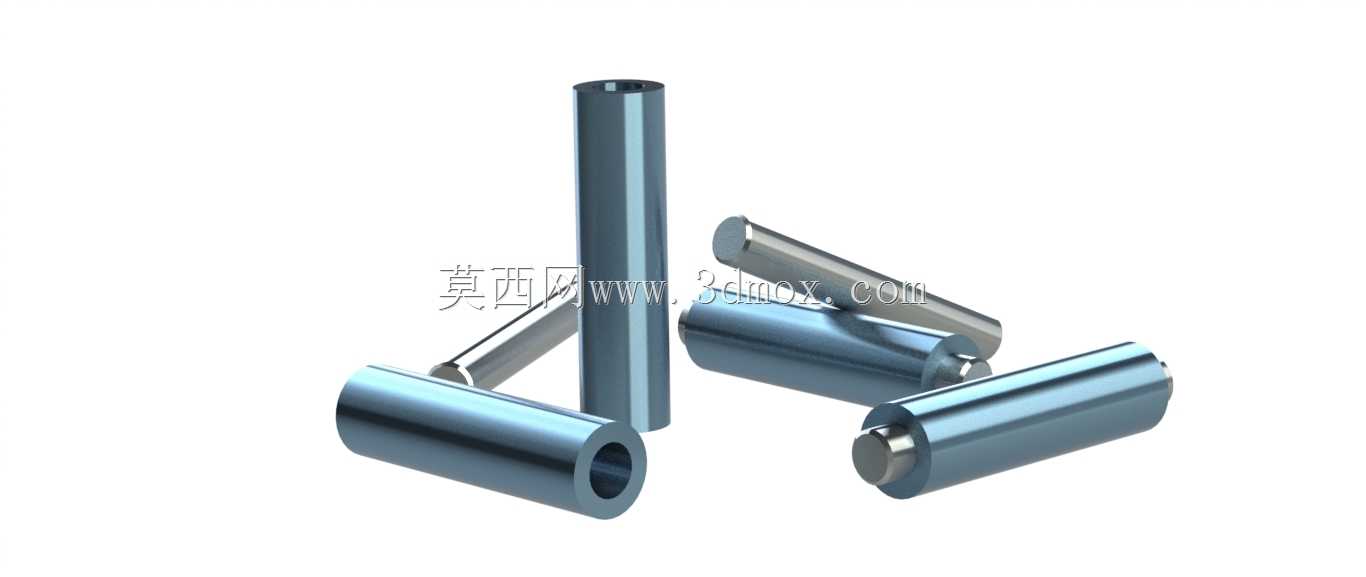

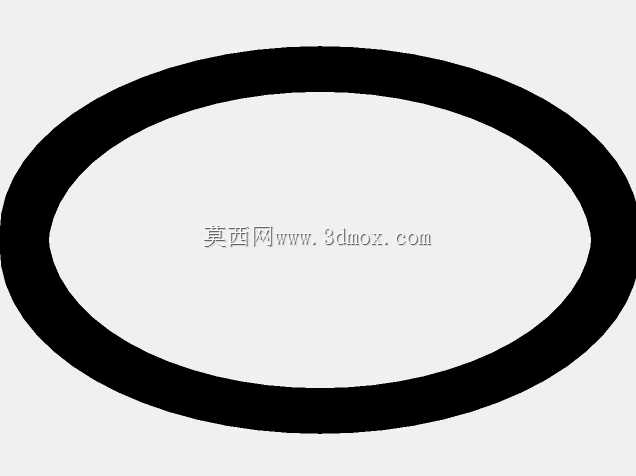

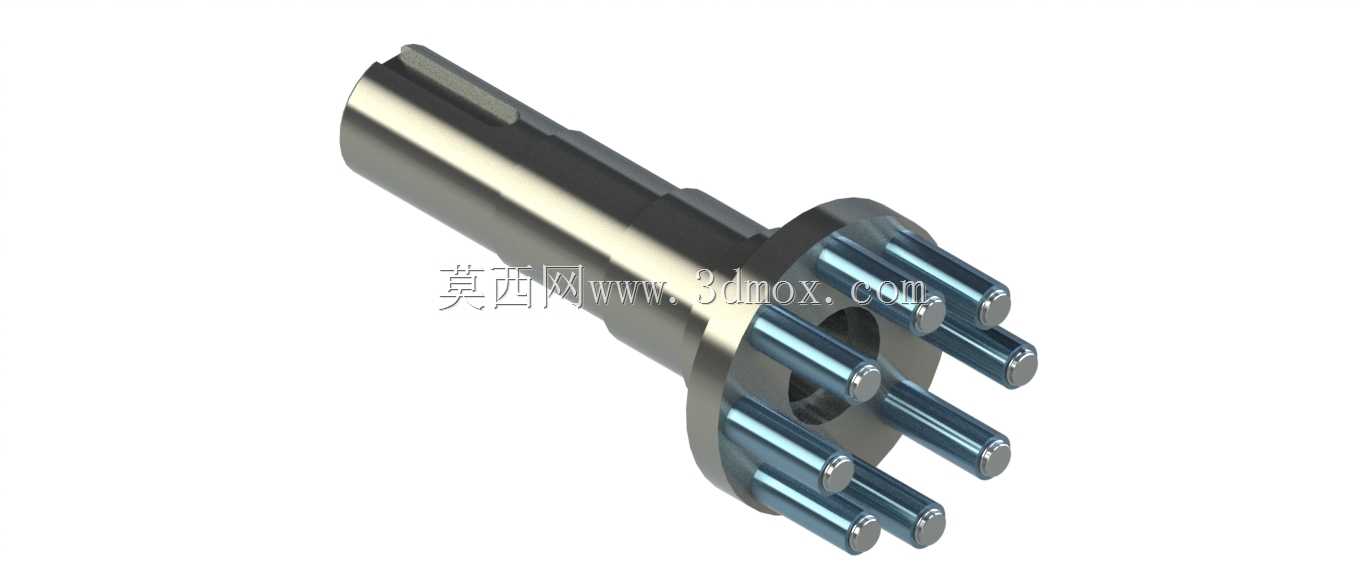

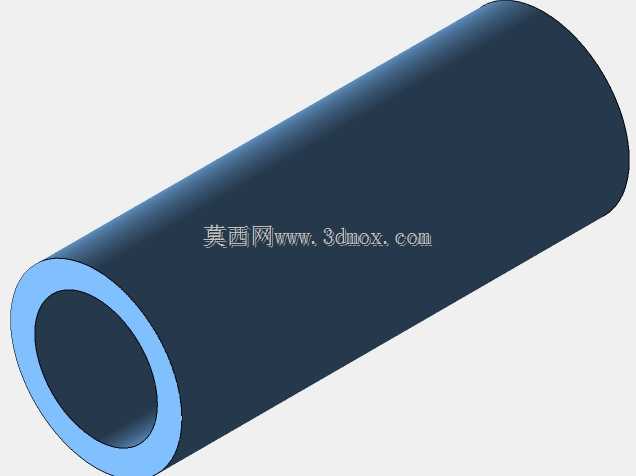

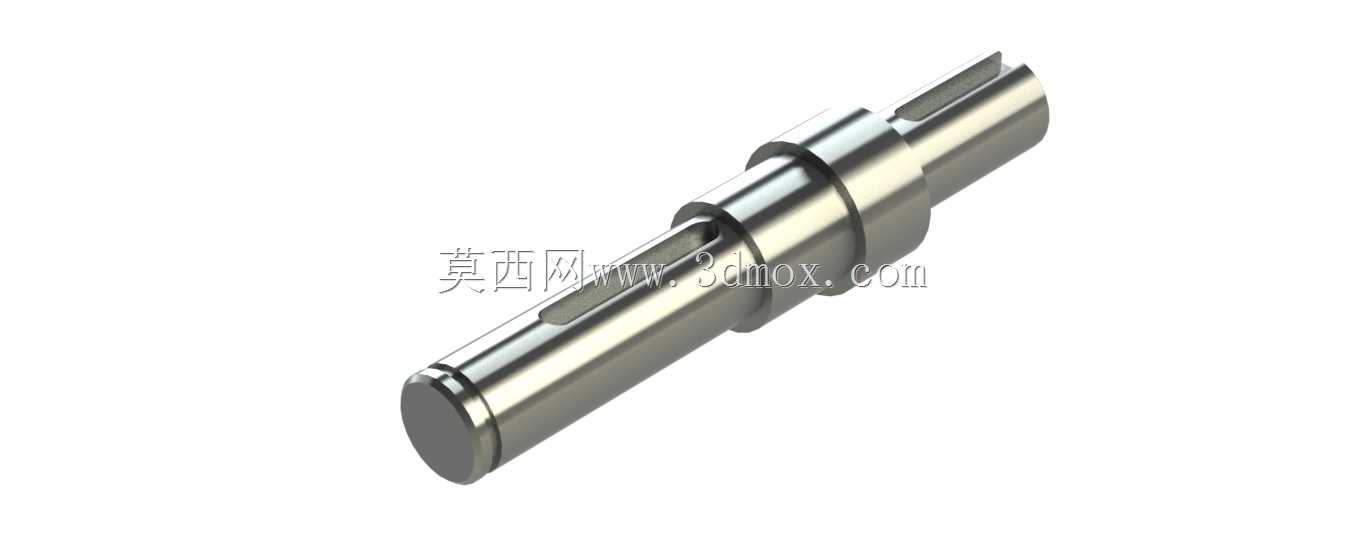

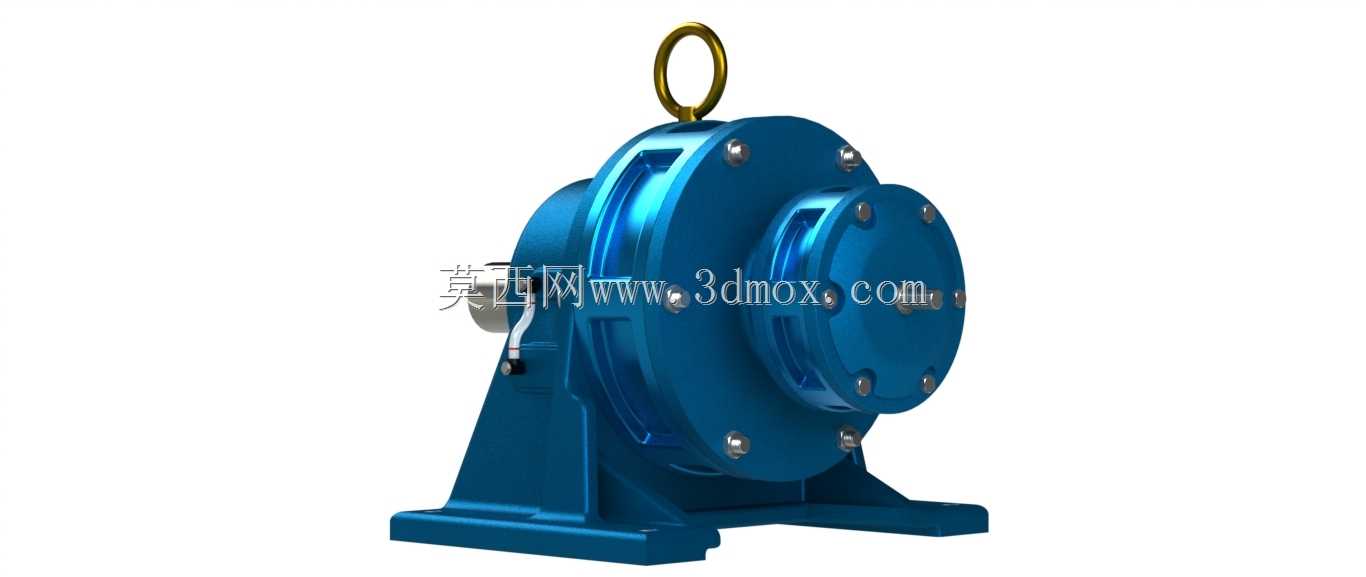

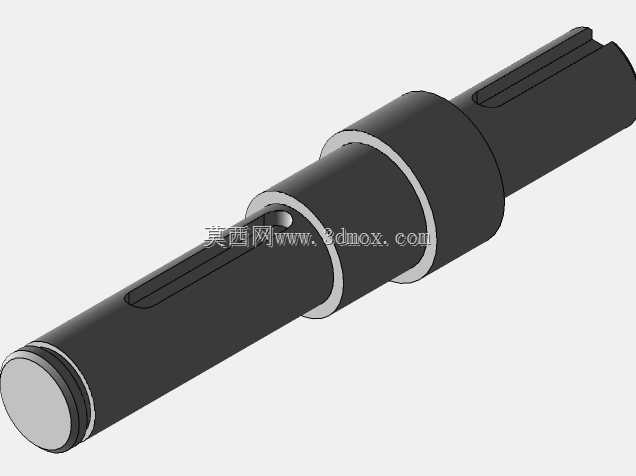

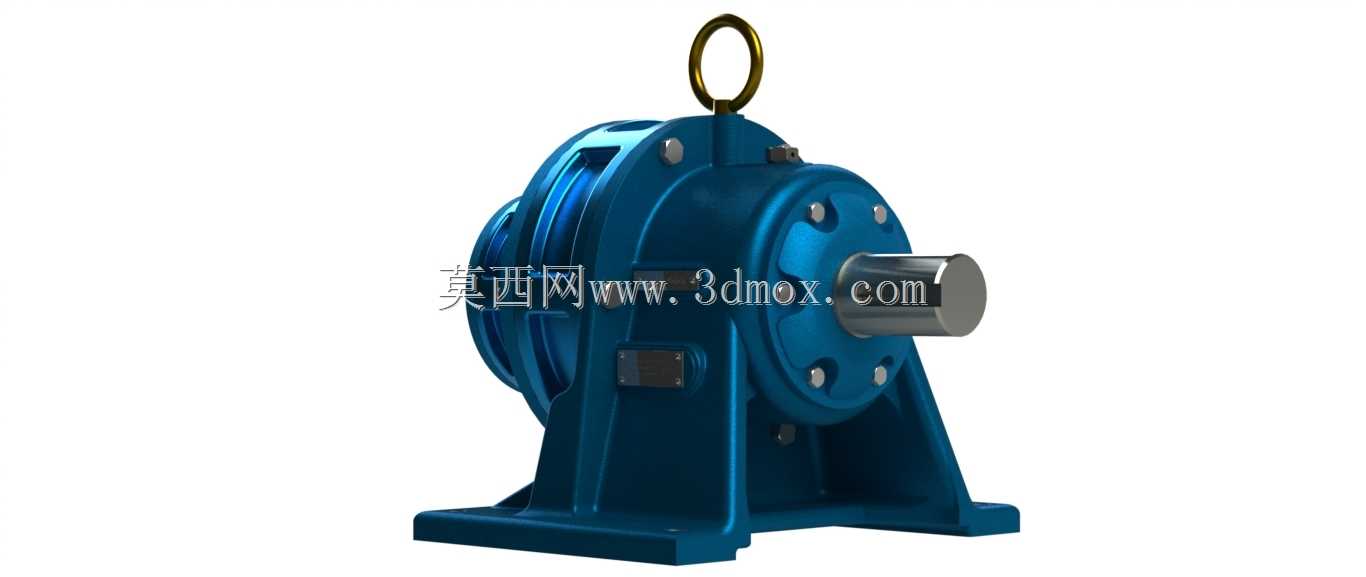

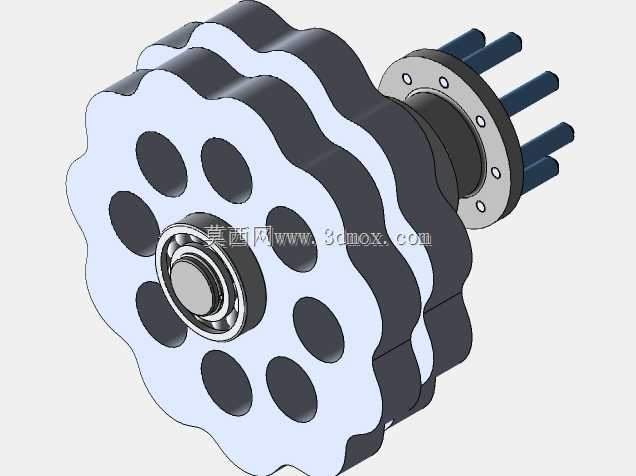

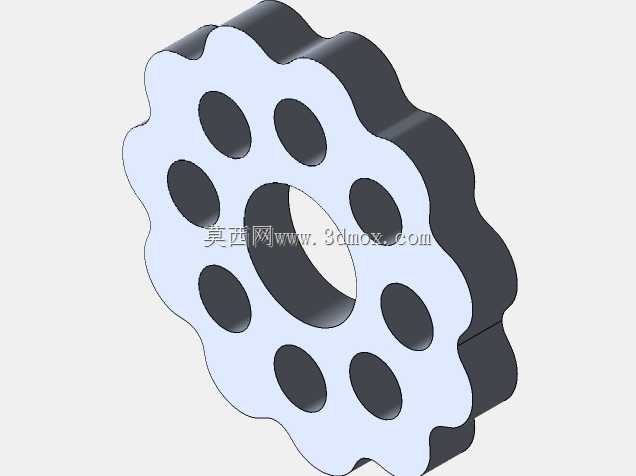

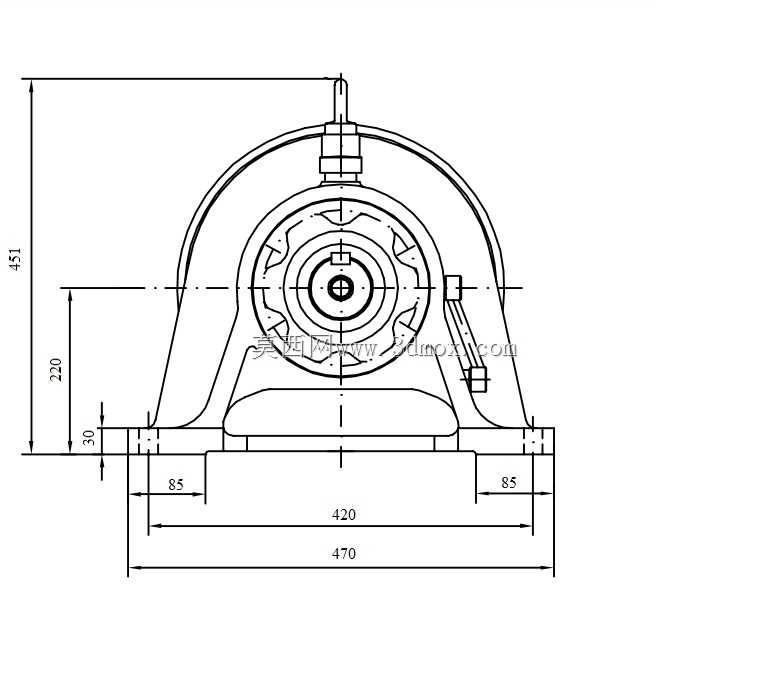

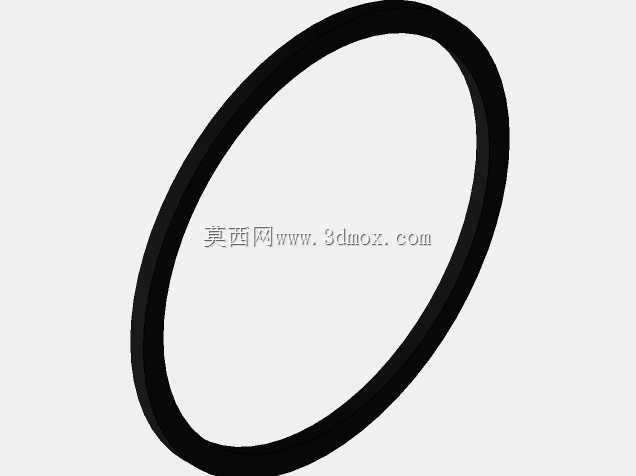

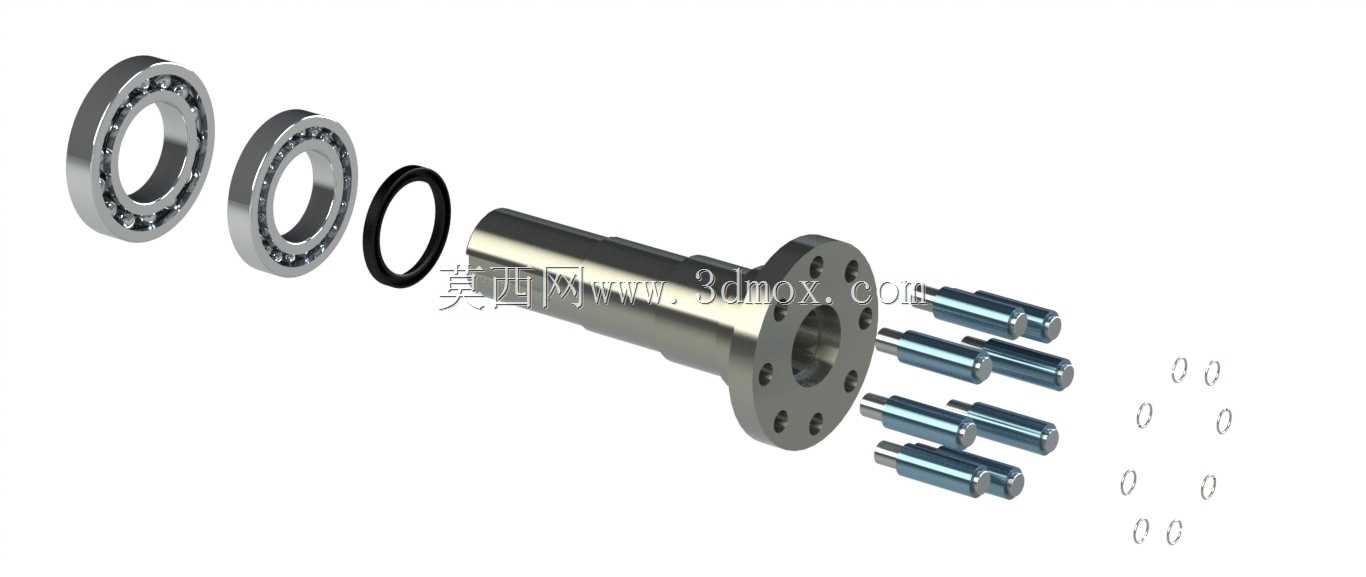

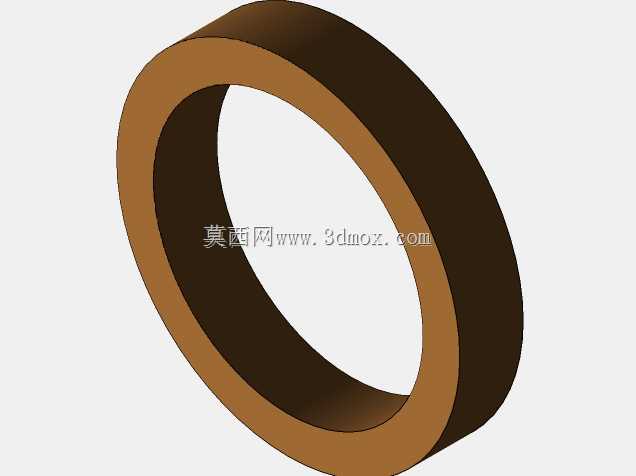

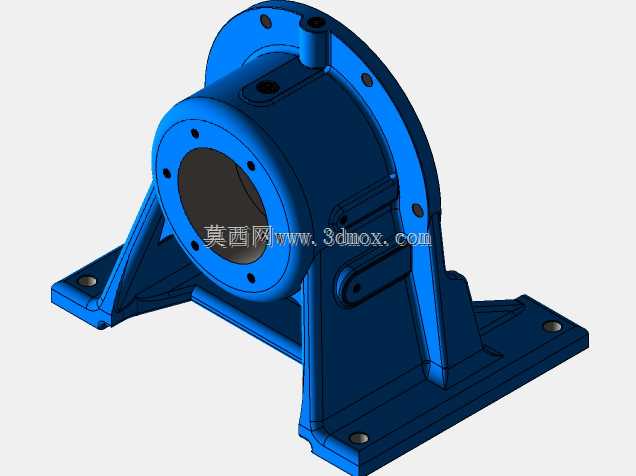

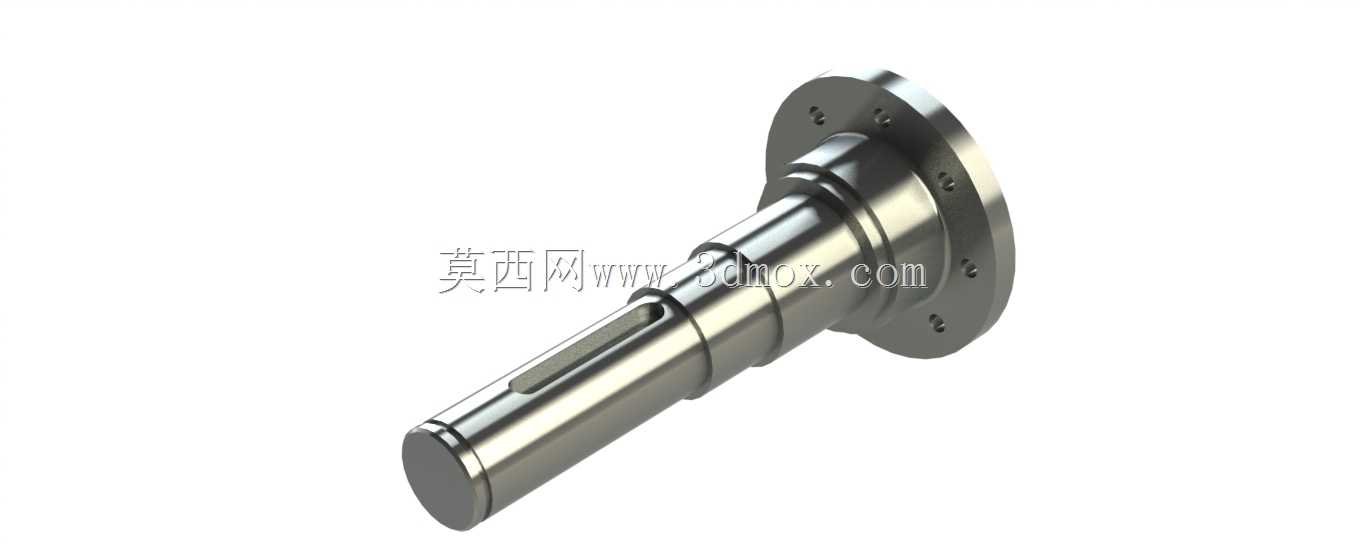

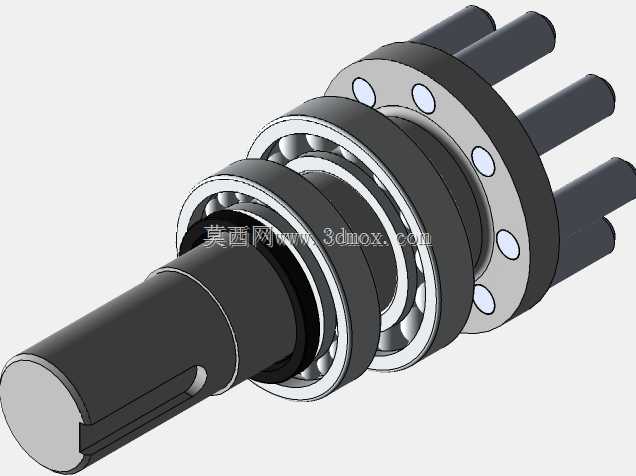

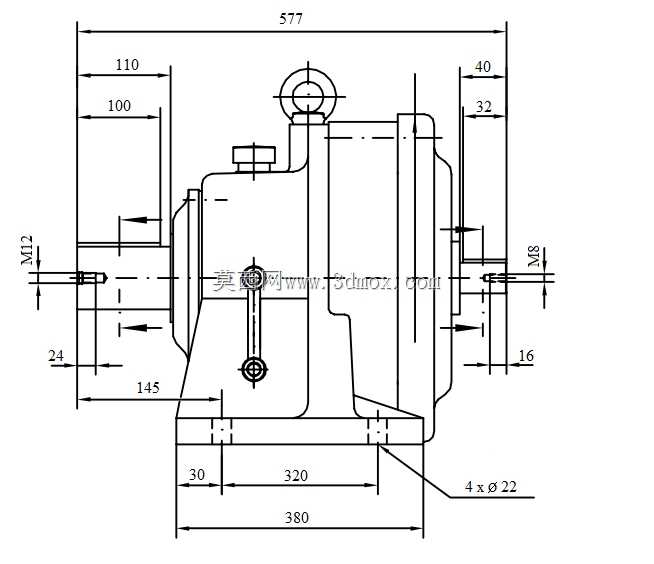

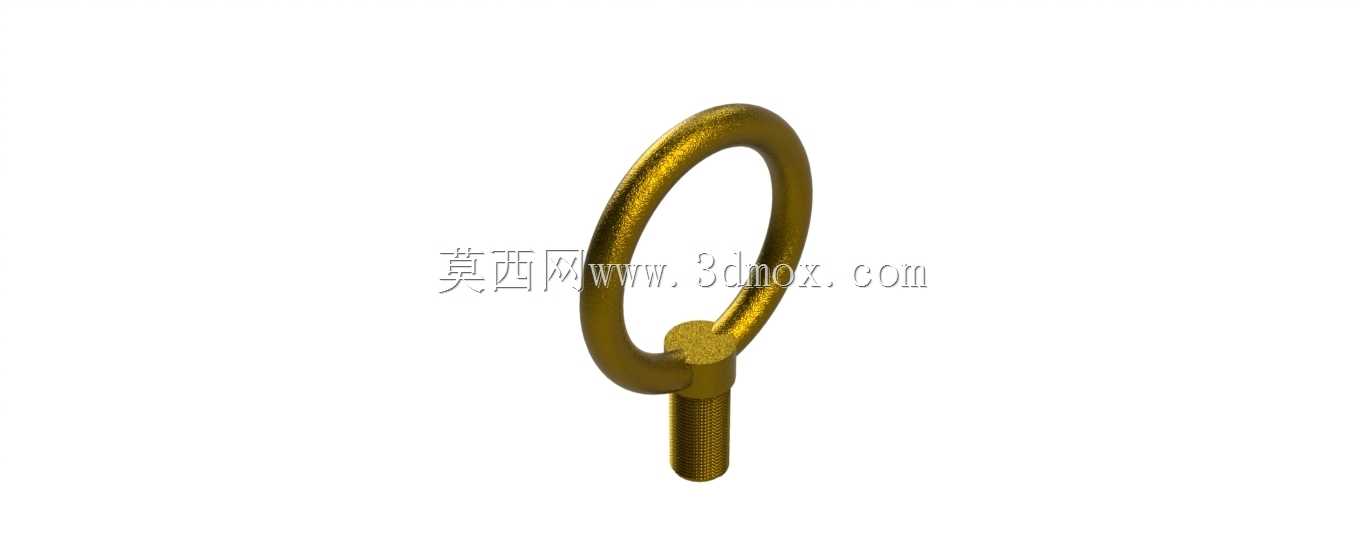

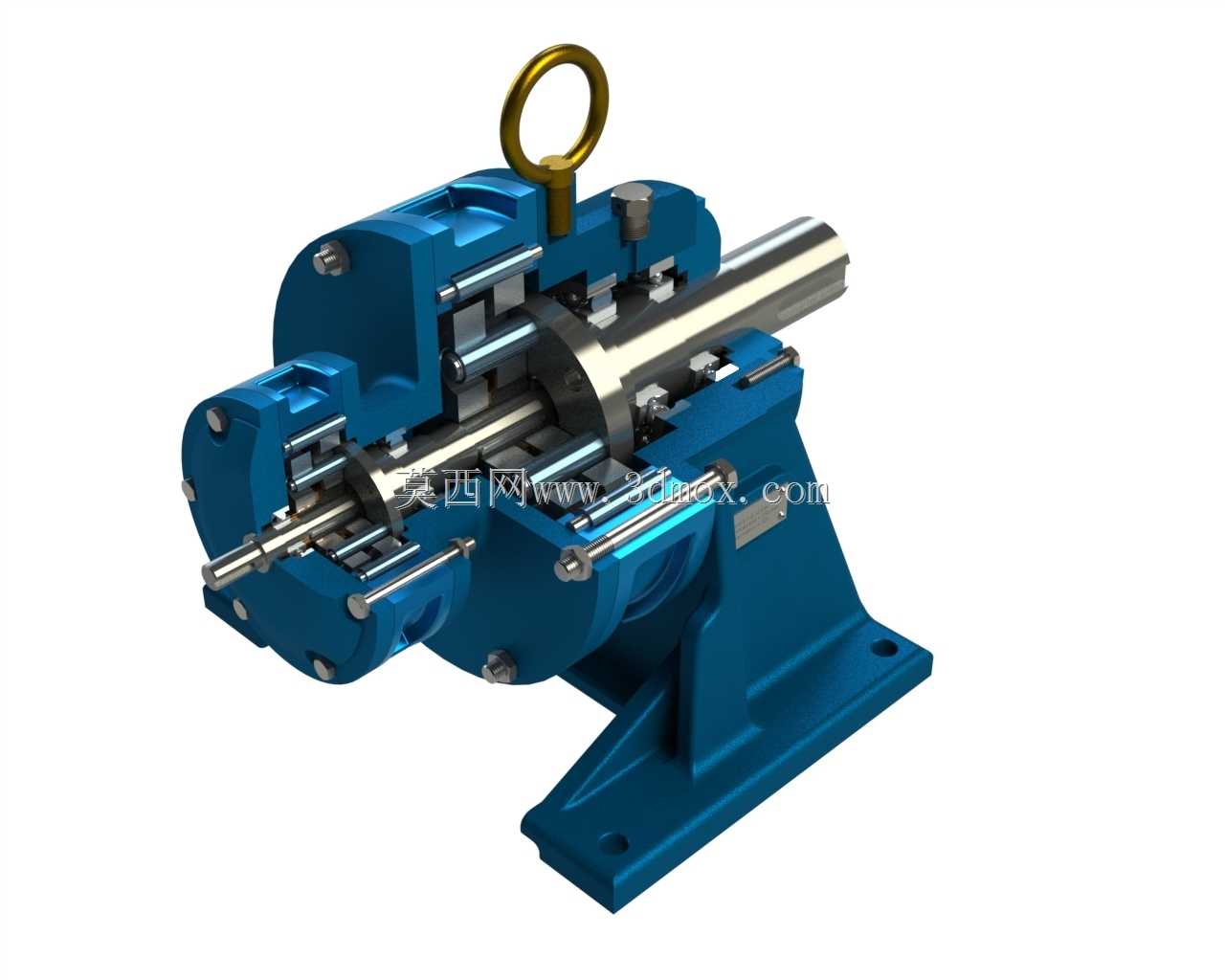

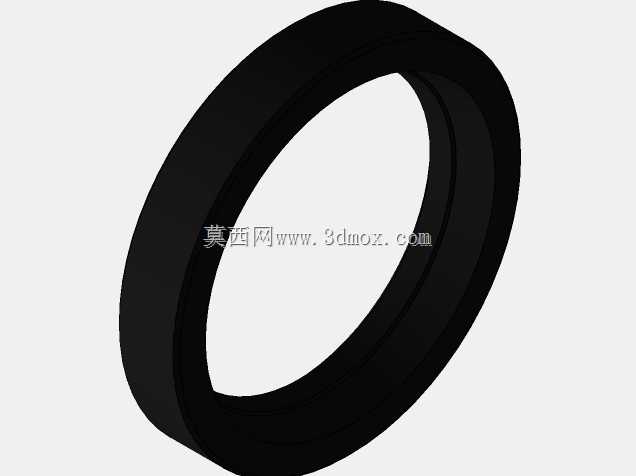

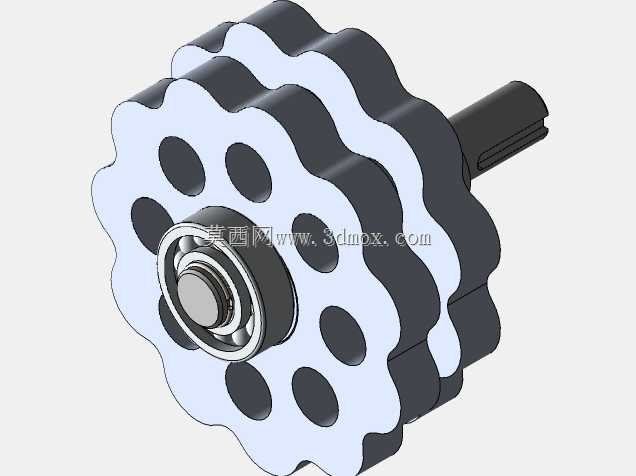

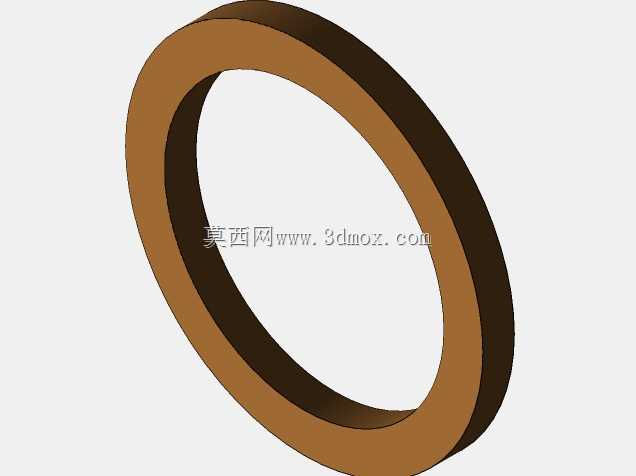

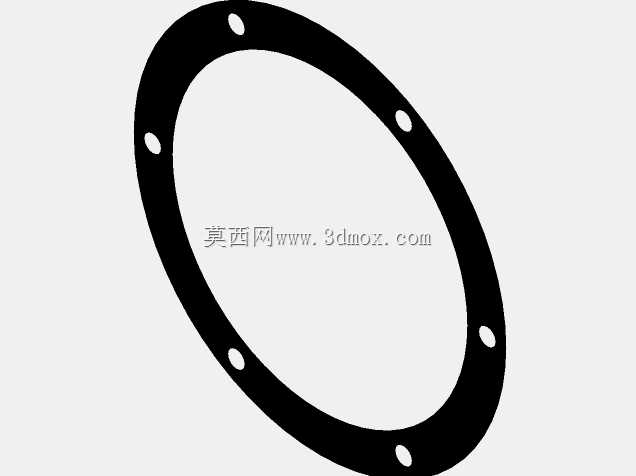

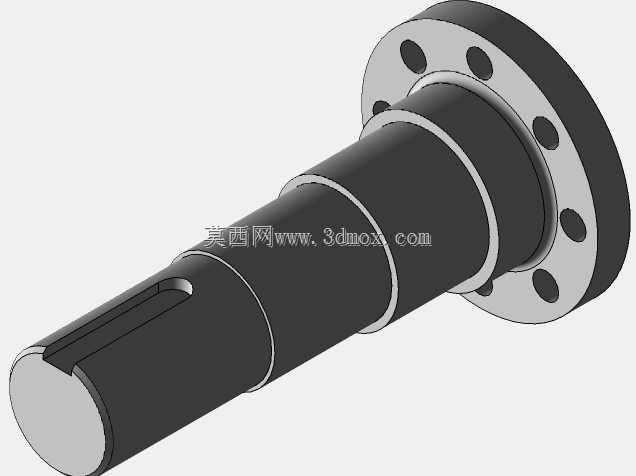

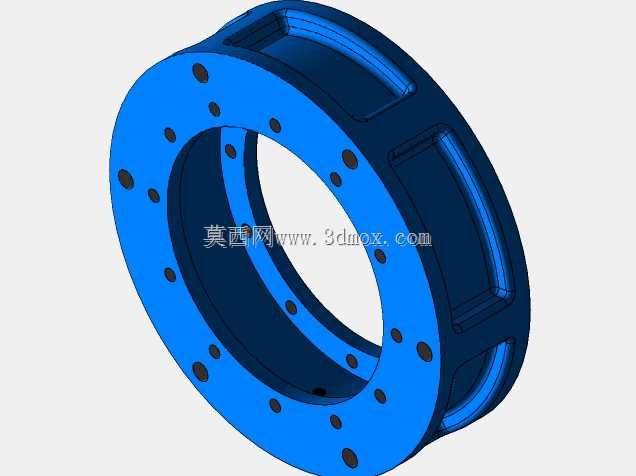

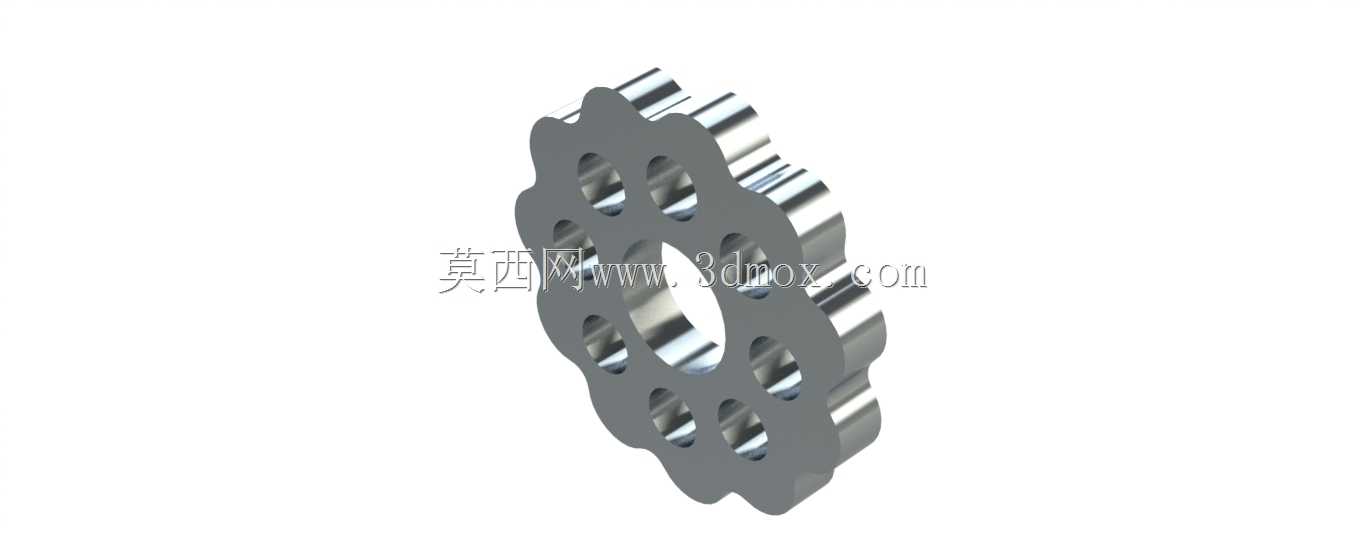

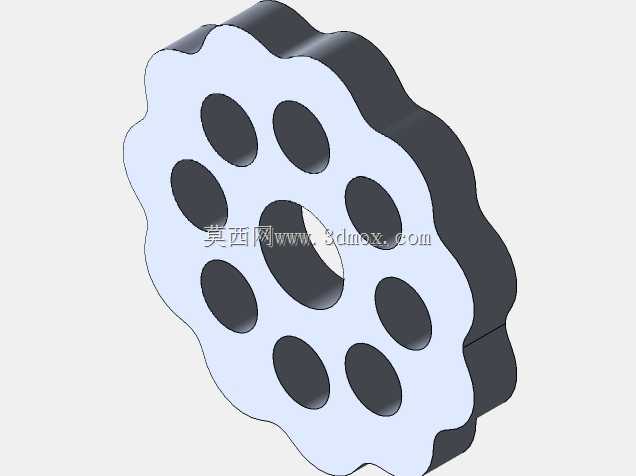

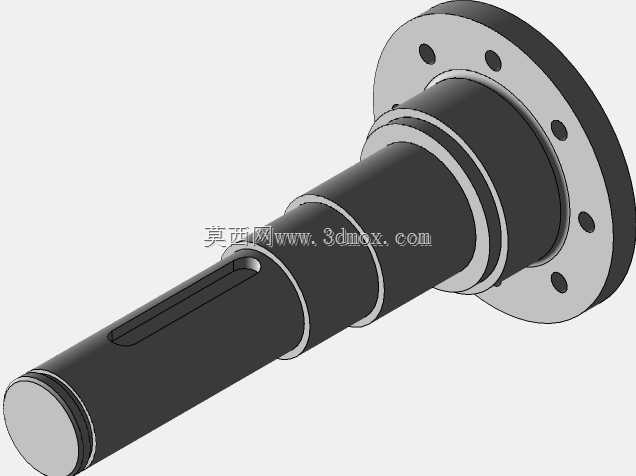

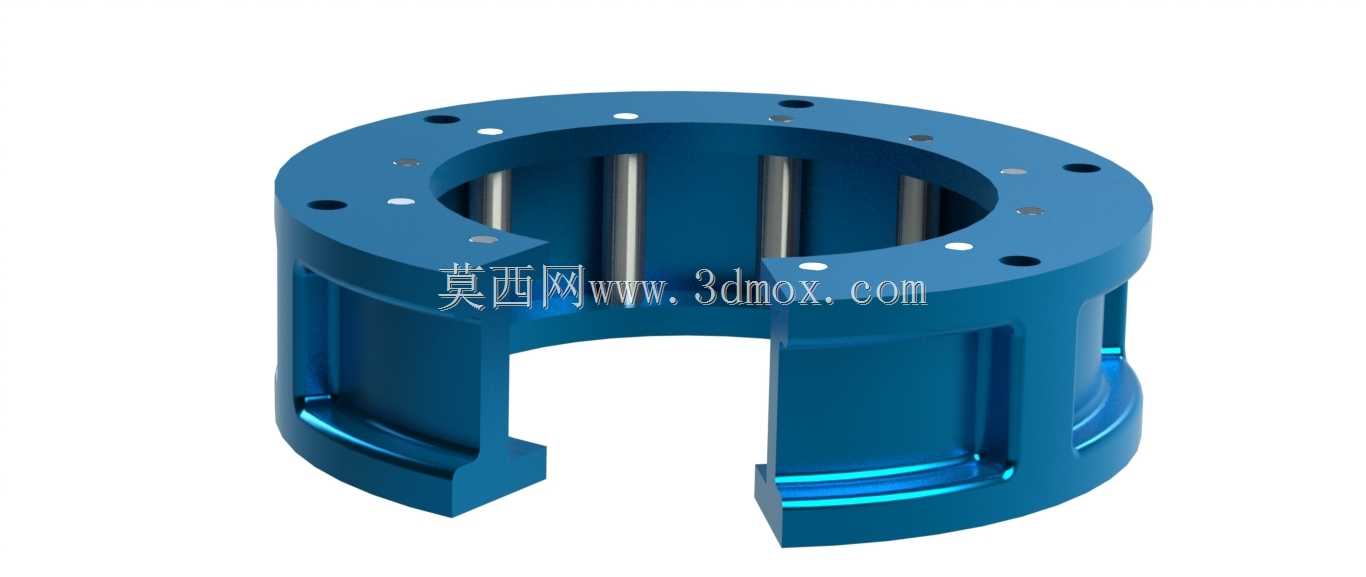

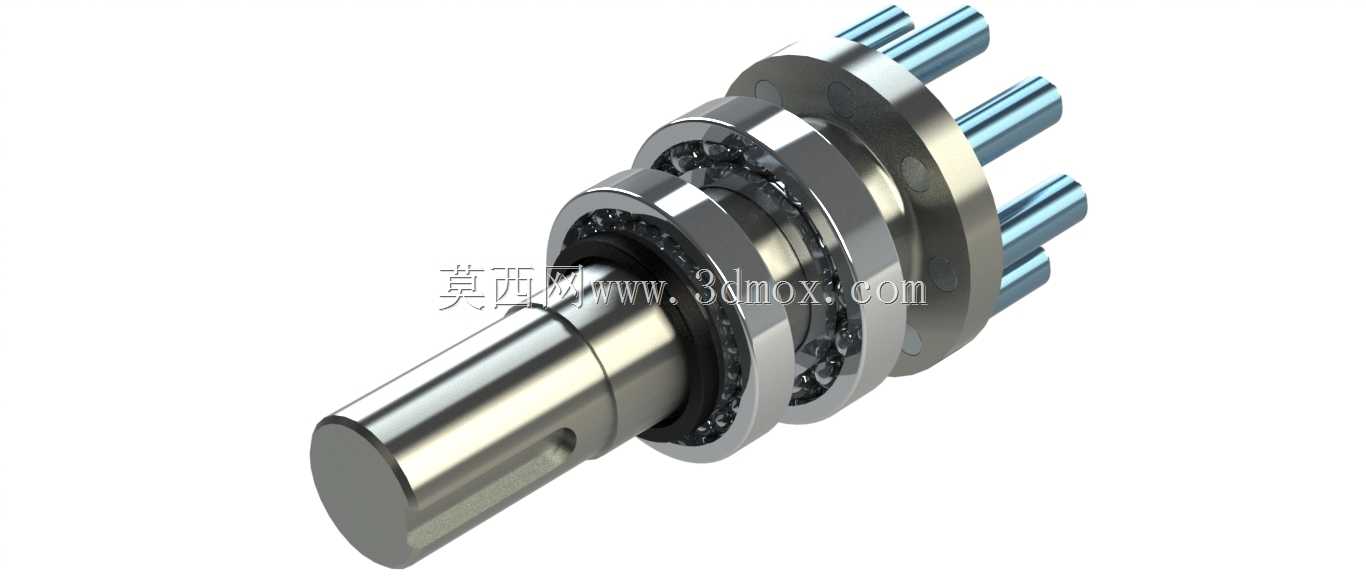

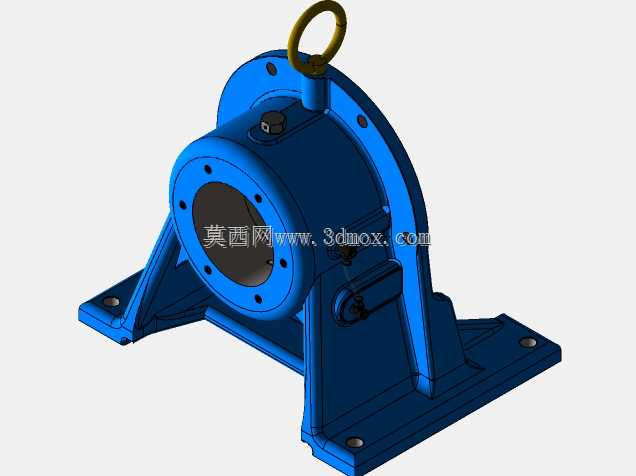

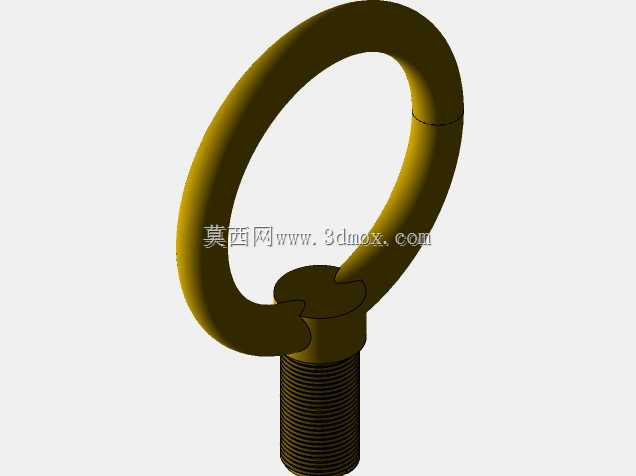

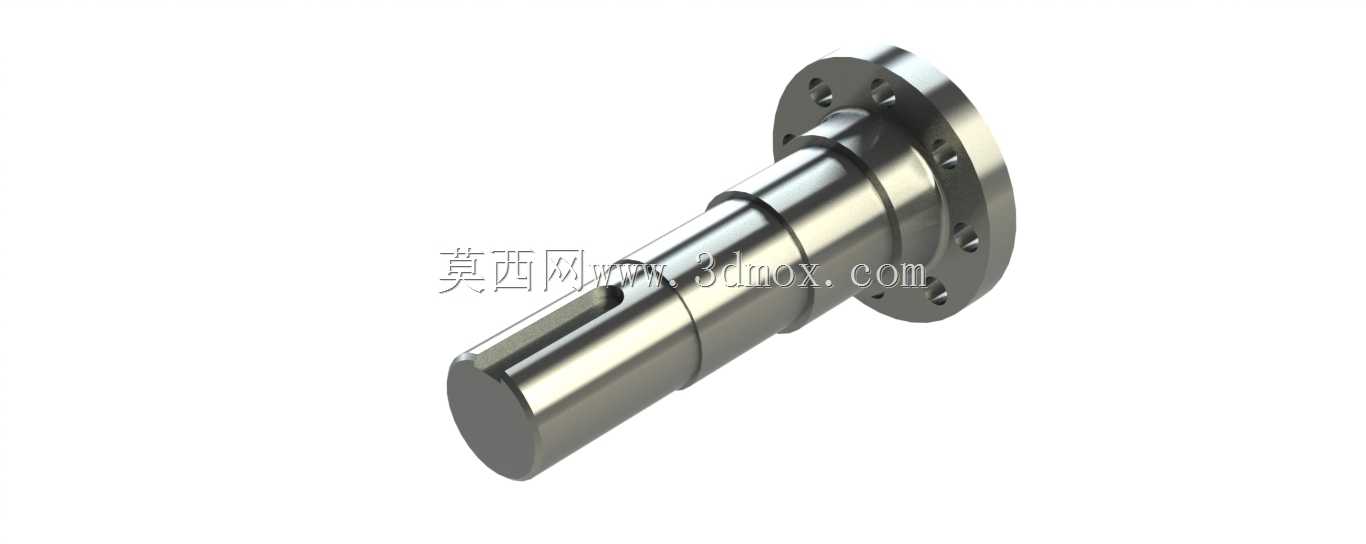

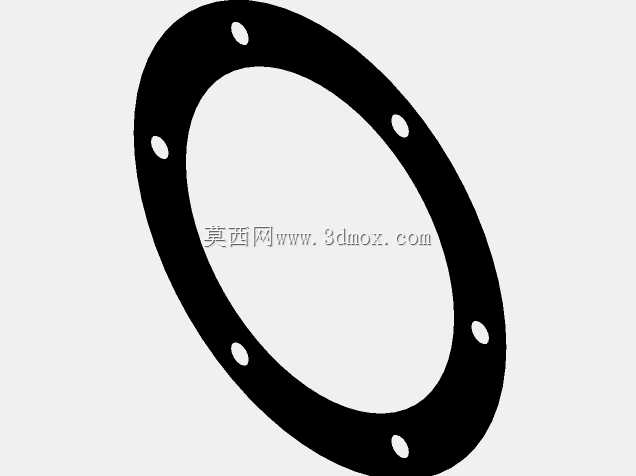

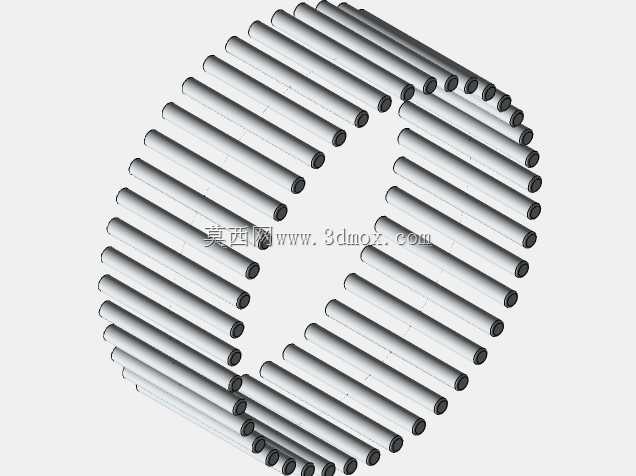

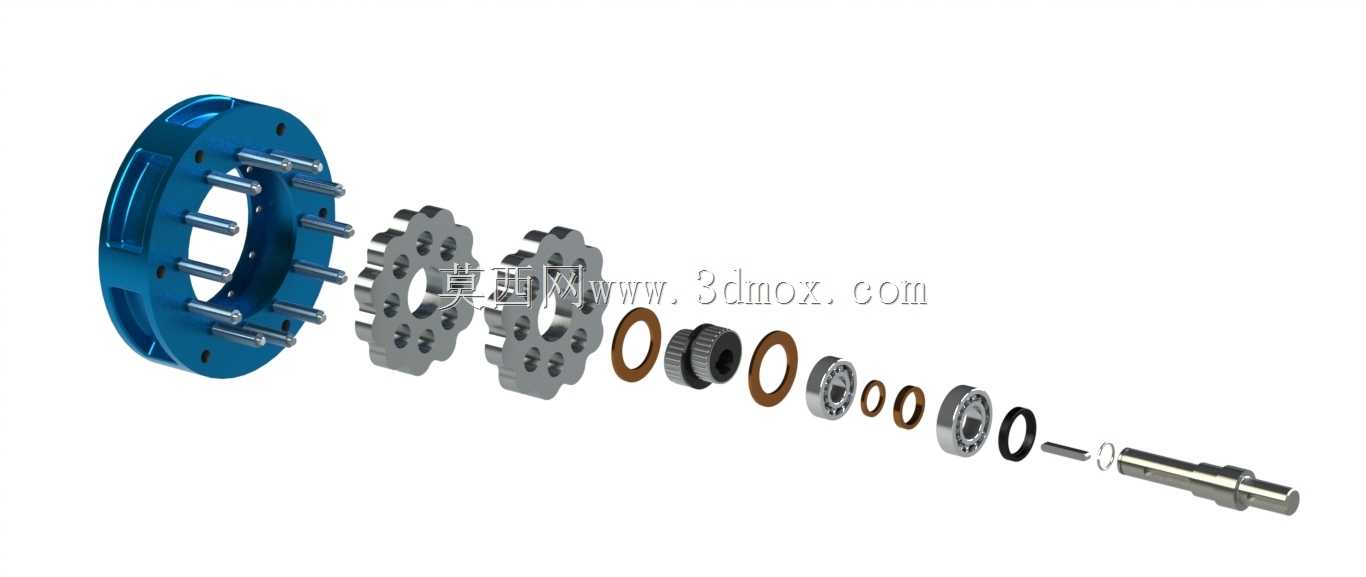

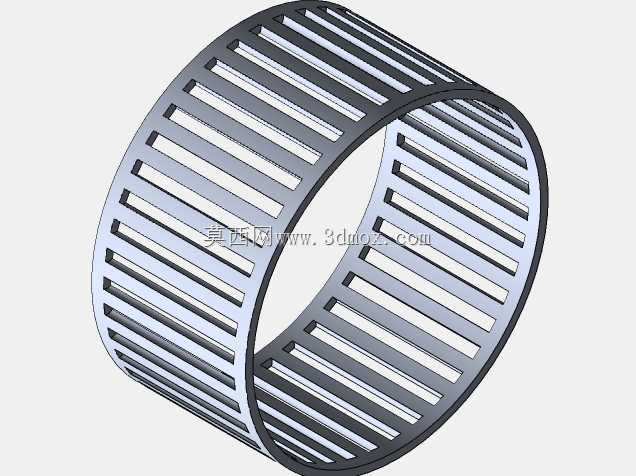

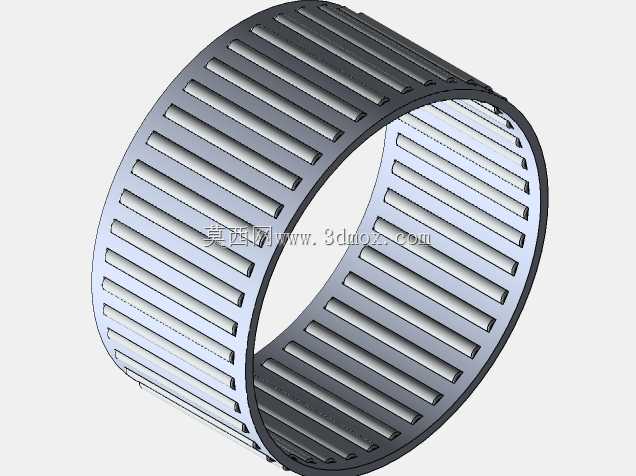

车间里常规摆线减速器跑满三年就容易出现针齿销磨损不均、输出轴端窜动的问题，根源多是初始设计里摆线轮与针齿壳的配合公差留得过于粗放，针齿销孔的同轴度偏差在重载交变载荷下被持续放大。这款双环摆线结构在针齿壳的内壁定位槽做了微幅加深处理，每根针齿销的两端都加了硬质合金定位衬套，衬套与销孔的过盈量控制在0.02毫米，既避免了销子在壳体内转动磨耗，也给热胀冷缩留足了余量。输出轴的支撑段采用了双列圆柱滚子轴承背对背安装的布局，轴承座的安装面做了0.01毫米的刮研余量要求，装配时不用额外加调整垫片就能保证轴的径向跳动控制在0.015毫米以内，比常规单轴承支撑的结构抗冲击能力提升近四成。顶部的吊环位置特意选在整机重心的正上方，吊环与壳体的连接座做了加厚处理，连接螺纹采用细牙梯形螺纹，吊装时不会因为整机倾斜出现螺纹滑牙的隐患。底座的安装孔做了长圆孔设计，孔距的可调范围达到12毫米，现场安装时不用反复调整电机与减速器的对中精度，哪怕底座基础有轻微沉降也能通过调整安装螺栓位置补偿同轴度偏差。摆线轮的齿形做了微量修形，齿顶的修缘量控制在0.03毫米，啮合时不会出现齿顶干涉的异响，跑合阶段的噪音比标准齿形低6分贝左右。输入轴端的密封采用了双唇口骨架油封，油封外侧加了一道防尘挡圈，哪怕是多粉尘的铸造车间工况，也能阻挡粉尘进入油封唇口磨损轴颈，密封件的更换周期能拉长到两年以上。壳体的合箱面做了一圈密封槽，槽内放置丁腈橡胶O型圈，合箱时螺栓的拧紧顺序按对角线分步加载，拧紧力矩偏差控制在5牛米以内，完全杜绝了合箱面渗油的通病。
