欧规双插脚iPhoneUSB充电适配器结构

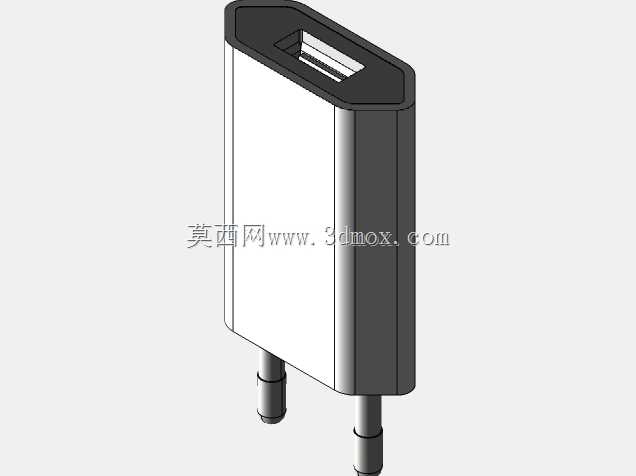

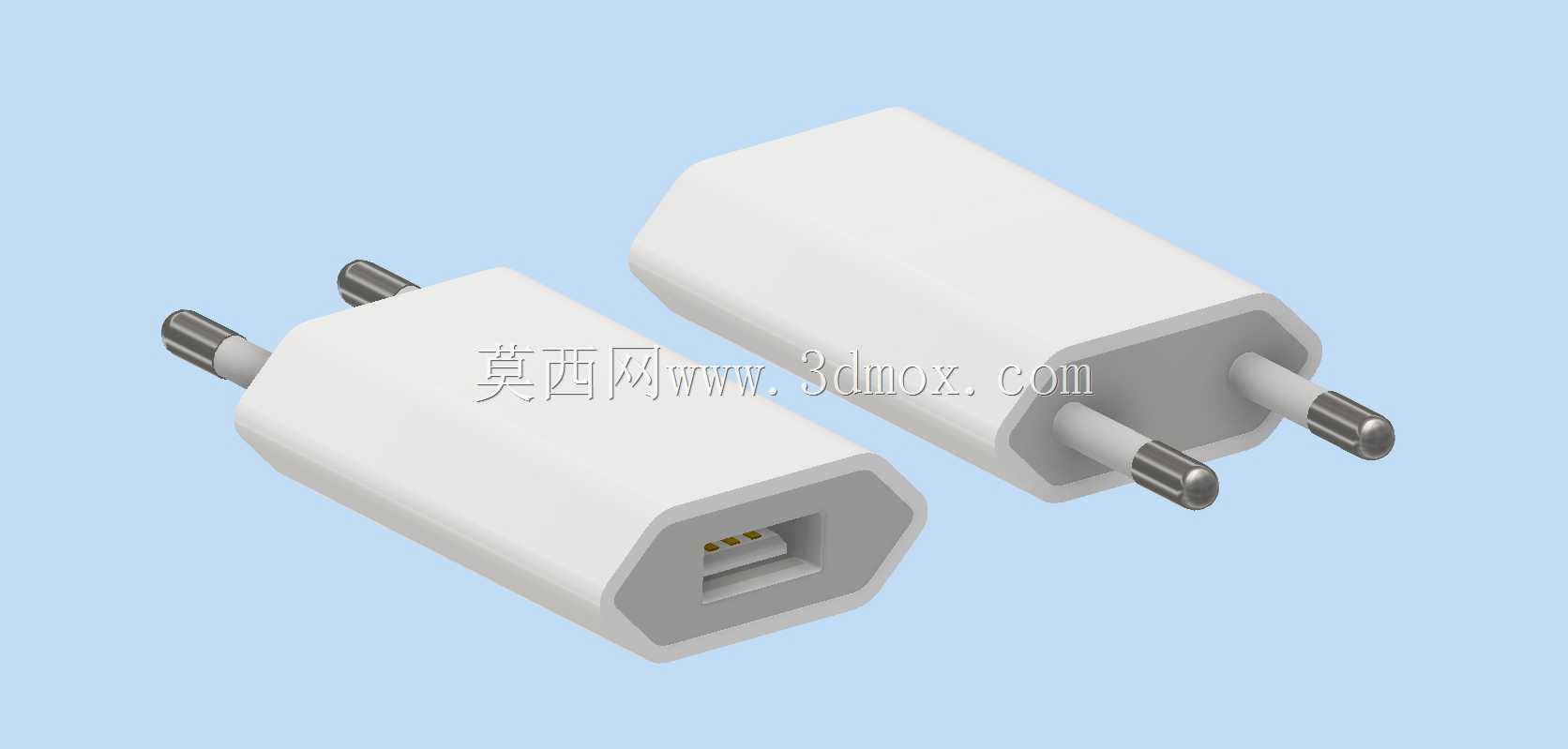

日常消费电子配套的供电适配部件中，这类双插脚USB输出的充电适配器，是手机类便携数码设备最常用的市电取电部件，建模时需要兼顾插装合规性、内部器件排布空间与手持插拔的人机体验。从实际使用场景来看，这类适配器直接接入墙面86型插座、排插取电，将220V交流市电转换为5V直流输出，通过USB接口为手机、小型数码外设提供稳定供电，日常使用中需要频繁插拔，因此外壳的握持棱边、插脚的伸出长度都需要符合安规与使用习惯要求。设计过程中首先要确定插脚的参数，欧规双圆柱插脚的中心距、插脚直径、伸出外壳的长度都要满足对应区域的插座适配标准，插脚根部需要做限位台阶，避免插脚插入过深或受力歪斜，同时插脚与内部PCB的连接结构要保证插拔受力时不会出现松脱，内部需要预留整流电路、降压模块、USB母座的安装空间，外壳内部的卡位筋条要刚好卡住PCB板，避免器件晃动产生异响。外形设计上采用切角长方体造型，既不会在排插上占用过多相邻插位的空间，也能保证内部有足够的容积放置电路器件，外壳的合模线位置设置在侧面中部，上下壳通过卡扣配合，不需要额外螺丝固定，装配效率更高，USB母座设置在插脚的对侧端面，插拔数据线时不会和墙面、插座面板产生干涉。实际建模时需要注意外壳的壁厚均匀性，拐角处做圆角过渡避免注塑时出现缩痕，插脚的金属部分要做同轴度约束，保证插入插座时顺畅无卡滞，USB母座的开口尺寸要匹配公头的插入公差，开口边缘做小倒角引导数据线插头对位，外壳表面做细晒纹处理，既可以提升握持摩擦力，也能掩盖日常使用产生的轻微划痕。从安装边界来看，这类适配器插入插座后，突出墙面的厚度控制在合理范围，不会因为突出过多容易被磕碰脱落，相邻插位的避让尺寸也经过核算，在标准排插上使用时不会遮挡旁边的插孔，兼顾了空间利用率与使用便利性。
