Exenter往复式曲柄传动机构

　　这套Exenter机构本质上是一套将旋转运动与往复直线运动进行高效转换的偏心曲柄连杆装置，在各类需要周期性直线进给、往复推送、冲压牵引的工业场景中承担核心动力传递角色。实际产线里，这类结构常见于小型冲压设备的滑块驱动端、包装机械的推料执行单元、纺织机械的综框升降机构以及轻工自动化设备的往复工位，其工作逻辑稳定可靠，运动规律可通过偏心距精确控制，是机械传动方案中经过长期验证的成熟构型。

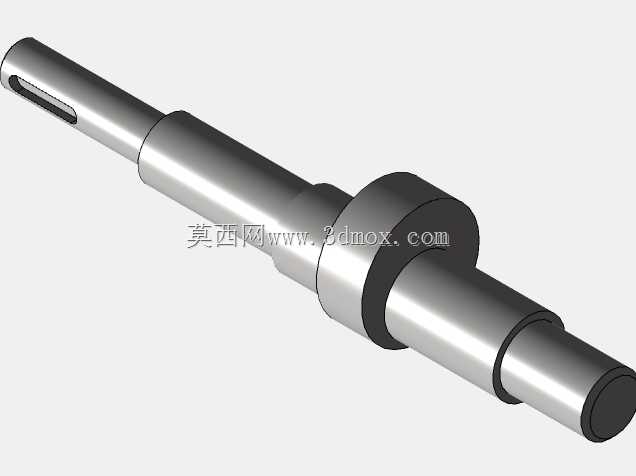

　　从结构组成来看，整套装置围绕一根贯穿布置的主轴展开，轴段上加工有偏心轴颈，偏心部位外套装连杆大头，连杆小头则与执行端滑块或推杆铰接。主轴两端由支承座内的轴承承担径向与少量轴向载荷，支承座通过底部法兰面与设备机架贴合固定，结合面预留螺栓过孔，安装时可直接定位在预制的安装基面上。轴的一端伸出端设计为标准轴伸并带有键槽，用于连接联轴器、带轮或驱动电机输出端，动力由此输入；另一端的轴肩与锁紧螺母配合，对轴承内圈及偏心组件进行轴向限位，防止运转过程中零件窜动。

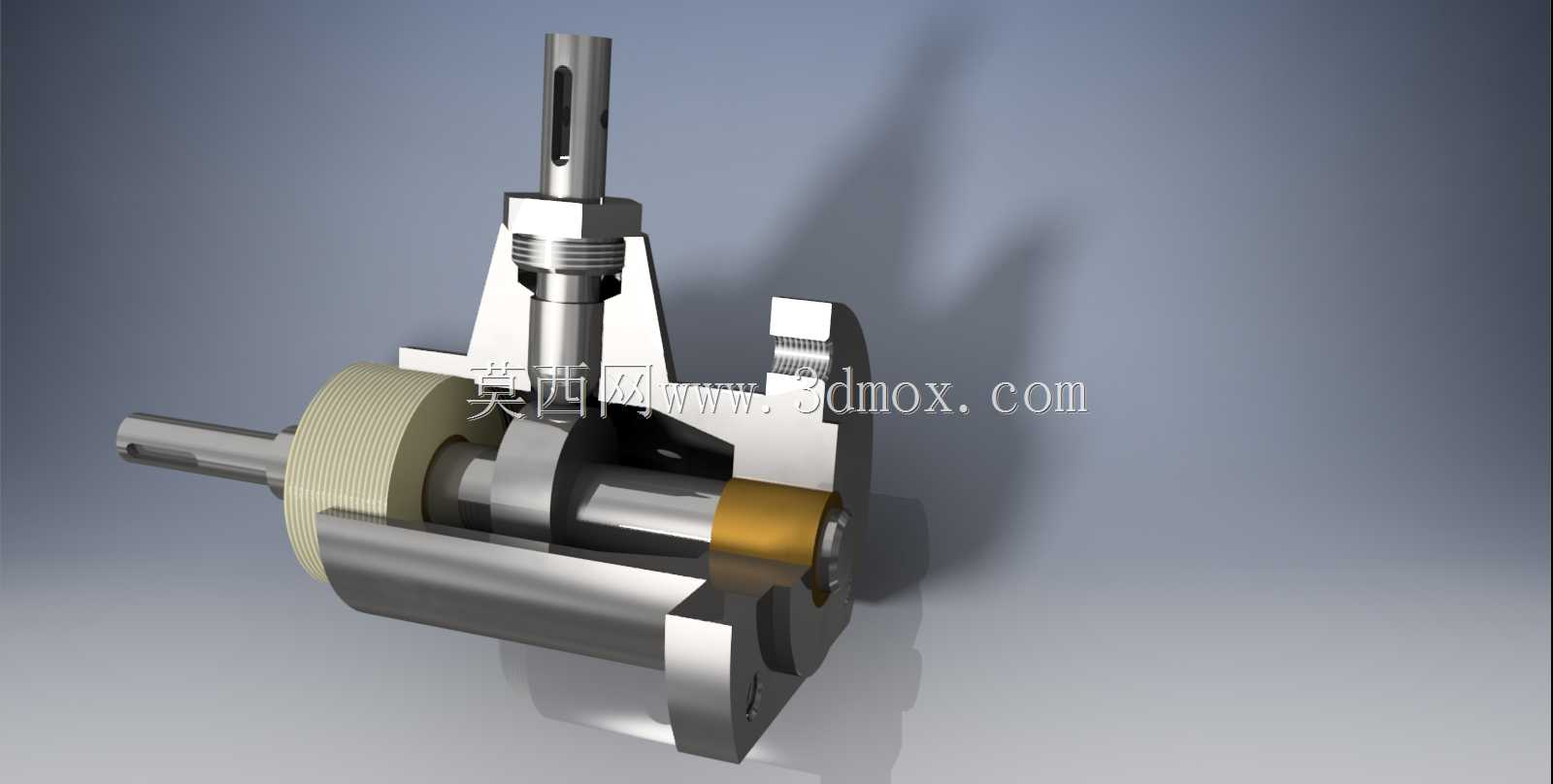

　　设计思路上，该机构优先保证运动副的耐磨性与对中精度。偏心轴颈与连杆大头之间采用轴套或滚动轴承过渡，避免金属直接摩擦造成的间隙扩大；连杆体采用截面渐变的刚性结构，在传递较大推拉力的同时控制自身重量，减小往复运动产生的惯性冲击。支承座做成剖分式或整体镗孔形式，保证两端轴承孔的同轴度，这一点直接决定主轴运转时的径向跳动量——若同轴度超差，轻则轴承发热寿命缩短，重则出现卡滞、振动加剧等问题。图中可见的浅色轮状构件为平衡配重或带轮集成件，用于抵消偏心质量旋转时产生的离心惯性力，降低整机振动，这在中高转速工况下尤为关键。

　　关于外形尺寸与安装边界，布置时需重点核算三个方向的空间：沿主轴轴线方向，要预留轴伸连接驱动元件的长度，以及支承座外侧拆装轴承、锁紧螺母的操作空间；垂直于主轴的往复运动方向，要根据偏心距e确认滑块的全行程范围，行程约为偏心距的两倍，行程两端必须留出足够余量，避免推杆与周边护罩、工位夹具发生干涉；高度方向上，支承座底面到主轴中心的中心高需与配套执行机构的滑道中心对齐，误差通常控制在0.05mm以内，否则会在连杆上产生附加弯矩。安装基面要求平面度达标，紧固螺栓需按对角顺序拧紧，必要时加装定位销承受工作中的横向剪切力。

　　实际选型与建模过程中，工程师需要反复核对运动包络：在三维环境中让主轴旋转一周，追踪连杆小头与滑块的运动轨迹，确认机构在任意相位都不与机架、管线发生碰撞。配合公差方面，主轴与轴承内圈取过渡配合，轴承外圈与座孔采用较松的过渡配合，偏心轴颈与连杆轴套之间保留合理间隙以形成润滑油膜。润滑方式可根据转速选择脂润滑或稀油润滑，支承座上预留油嘴或油道位置。整套结构零件数量少、加工工艺性好，偏心轴可通过车床车削偏心外圆获得，连杆经铣削、镗孔即可完成，适合中小载荷下长期连续运转的传动场合。
