三星圆形桌面无线充电座结构设计

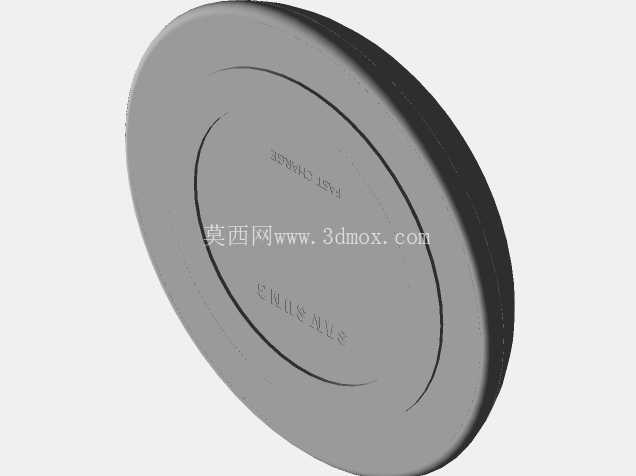

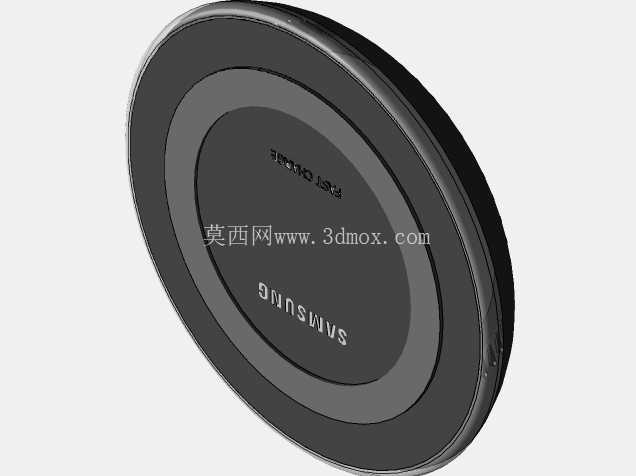

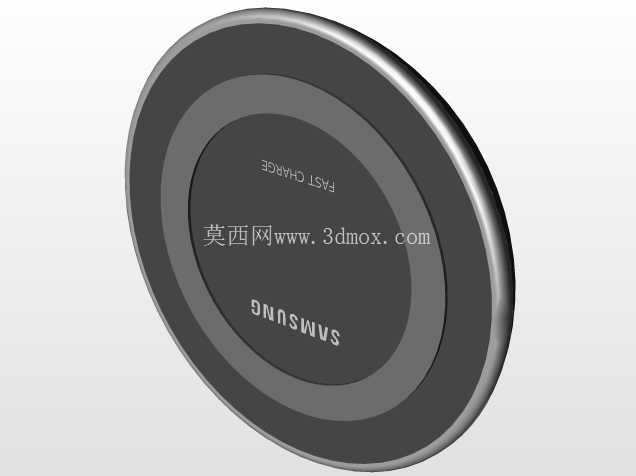

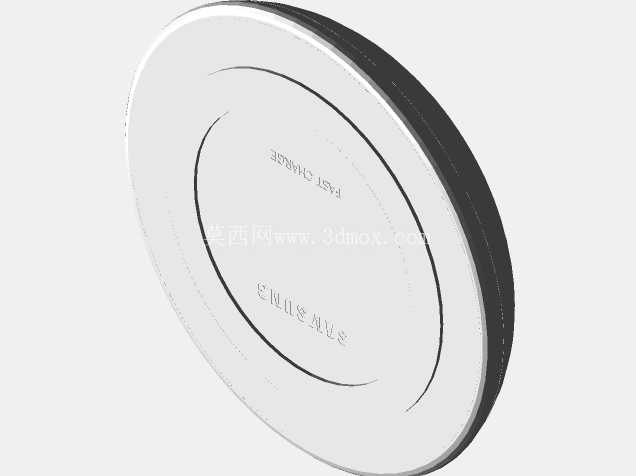

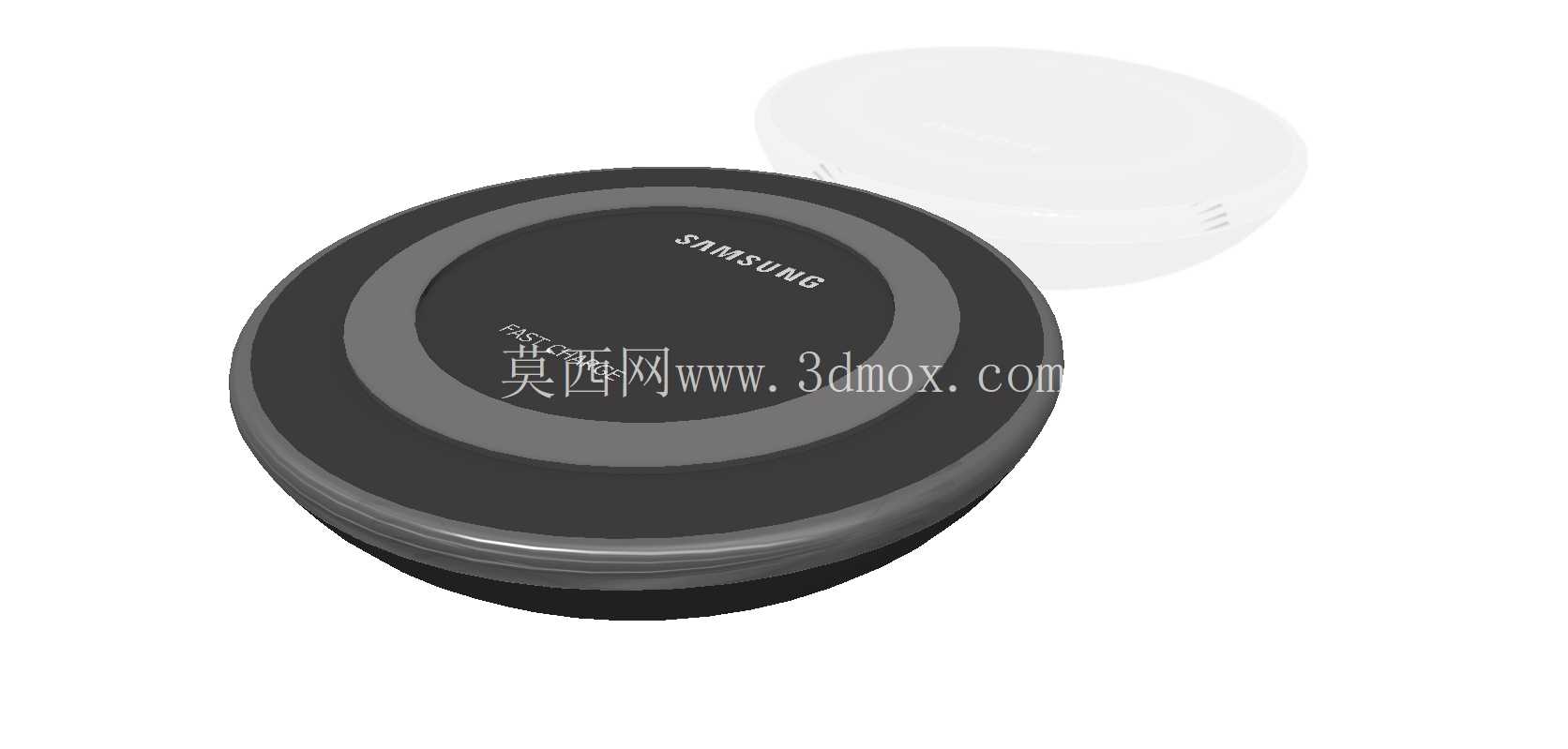

　　日常桌面充电场景里，线缆缠绕、接口反复插拔磨损是长期存在的使用痛点，这款圆形无线充电座的设计，正是针对桌面端手机补能场景做的结构优化，适配支持Qi无线充电协议的三星系列手机，也可兼容同协议的其他数码设备，放置在办公桌面、床头柜台、家居边几等位置时，无需对准插拔接口，随手放置即可启动充电，大幅降低日常充电的操作成本。从整体结构来看，产品采用扁平圆形的一体化壳体设计，上表面做了同心环状的分区处理，最中心区域印制品牌标识，中间环形区域为充电对位提示区，用户放置手机时可通过环形边界快速找准充电线圈的对位位置，避免偏移导致的充电效率下降或断充问题；最外侧的环形边缘做了微小的凸起限位，手机放置后不会轻易从光滑的座体表面滑落，同时边缘做了圆弧倒角处理，日常拿取、清洁时不会刮划手部或桌面。

　　壳体的上下盖采用卡扣式装配结构，没有外露的固定螺丝，整体外观完整性更强，装配时先将内部的无线充电线圈、PCB控制板、散热石墨片依次固定在下盖的定位柱上，线圈位置严格对准上盖的中心对位区，保证线圈与手机接收端的耦合距离控制在有效范围内，再扣合上盖完成装配，后续维修拆解时可通过侧边缝隙撬动卡扣即可打开，不会对壳体外观造成明显损伤。从安装边界与尺寸适配角度看，整体直径控制在100mm以内，厚度不超过15mm，放置在桌面时占用空间极小，不会和键盘、鼠标、水杯等桌面常用物品产生空间干涉；底部预留了防滑硅胶垫的安装位，硅胶垫厚度1.2mm，既可以增大座体与桌面的摩擦力，避免放置手机时座体滑动，也能垫起壳体底部留出微小的散热间隙，让充电过程中PCB与线圈产生的热量可以通过底部间隙快速散出，避免长时间充电导致的积热问题。

　　功能设计层面，内部结构预留了状态指示灯的导光通道，指示灯隐藏在上盖边缘的环形缝隙处，充电待机时显示微弱的待机指示光，充电启动后切换为充电状态光，光线经过导光件的漫反射处理后不会产生刺眼的眩光，夜间放置在床头使用时也不会影响休息；PCB板上集成了过流保护、过温保护、异物检测功能模块，当充电区域放置金属异物时会自动切断充电输出，避免异常发热带来的安全隐患，过温模块会实时监测线圈区域的温度，当温度超过设定阈值时自动降低充电功率，保证充电过程的安全性。

　　设计过程中针对壳体的壁厚做了均匀化处理，整体壁厚控制在1.8mm，既保证了壳体的结构强度，日常放置、轻微磕碰不会出现壳体开裂变形，也避免了壁厚不均导致的注塑成型缩痕问题，上盖表面采用细磨砂的表面处理工艺，不容易残留指纹和使用划痕，长期使用也能保持较好的外观质感。线圈的固定结构采用背胶加定位柱双重固定，避免日常使用过程中线圈移位导致的充电对位不准问题，线圈与上盖内表面的距离控制在0.8mm，在保证结构强度的前提下尽可能缩短耦合距离，提升充电传输效率；底部的走线槽做了圆角处理，电源线从壳体侧边的出线口引出，出线口位置做了橡胶护线套，避免电源线反复弯折导致的线芯断裂问题，护线套与壳体的配合间隙控制在0.1mm，既可以保证电源线可以小角度转动适配不同的走线方向，也不会出现过大的缝隙影响外观完整性。
