办公用黑色长尾夹结构三维数模

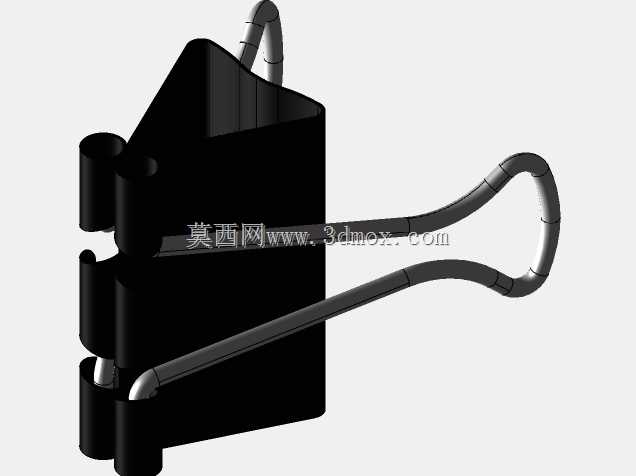

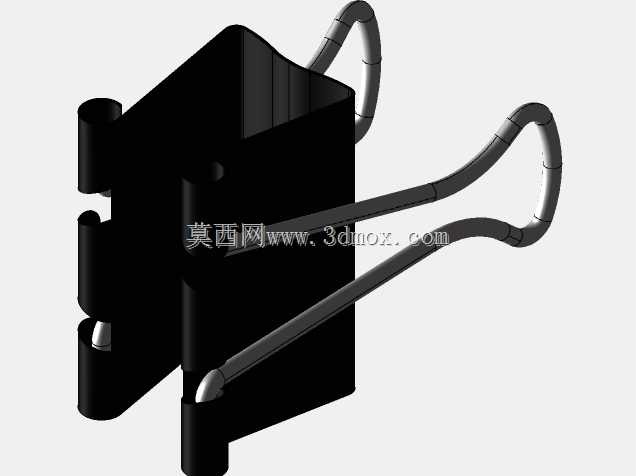

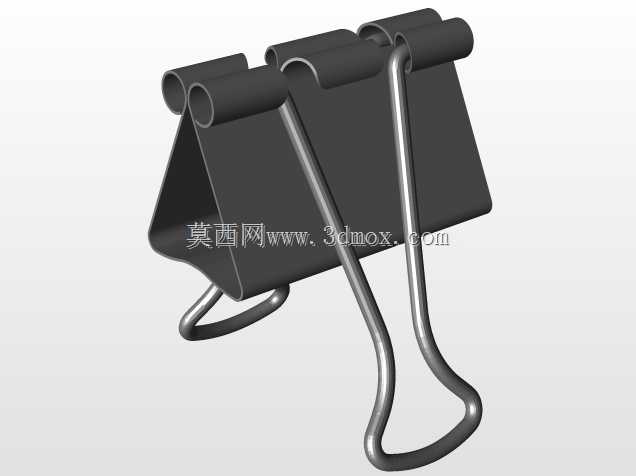

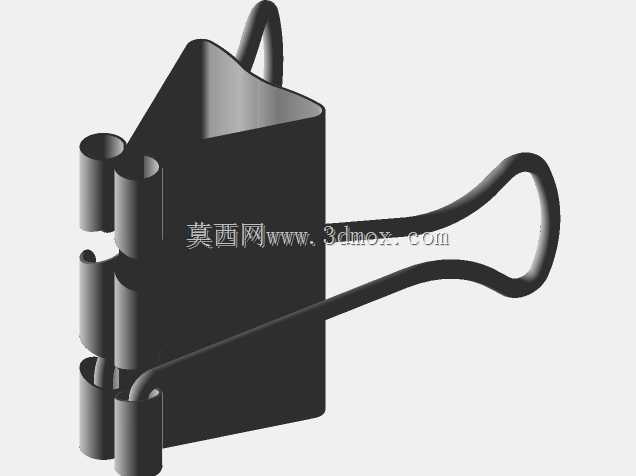

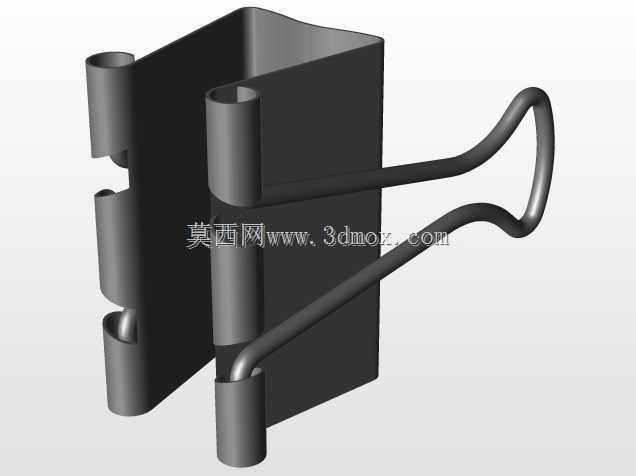

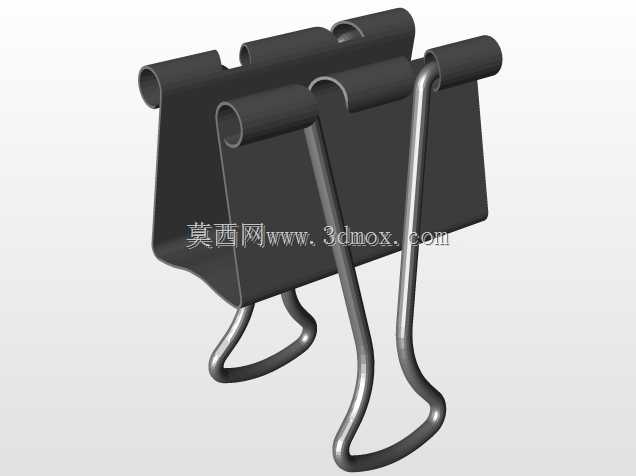

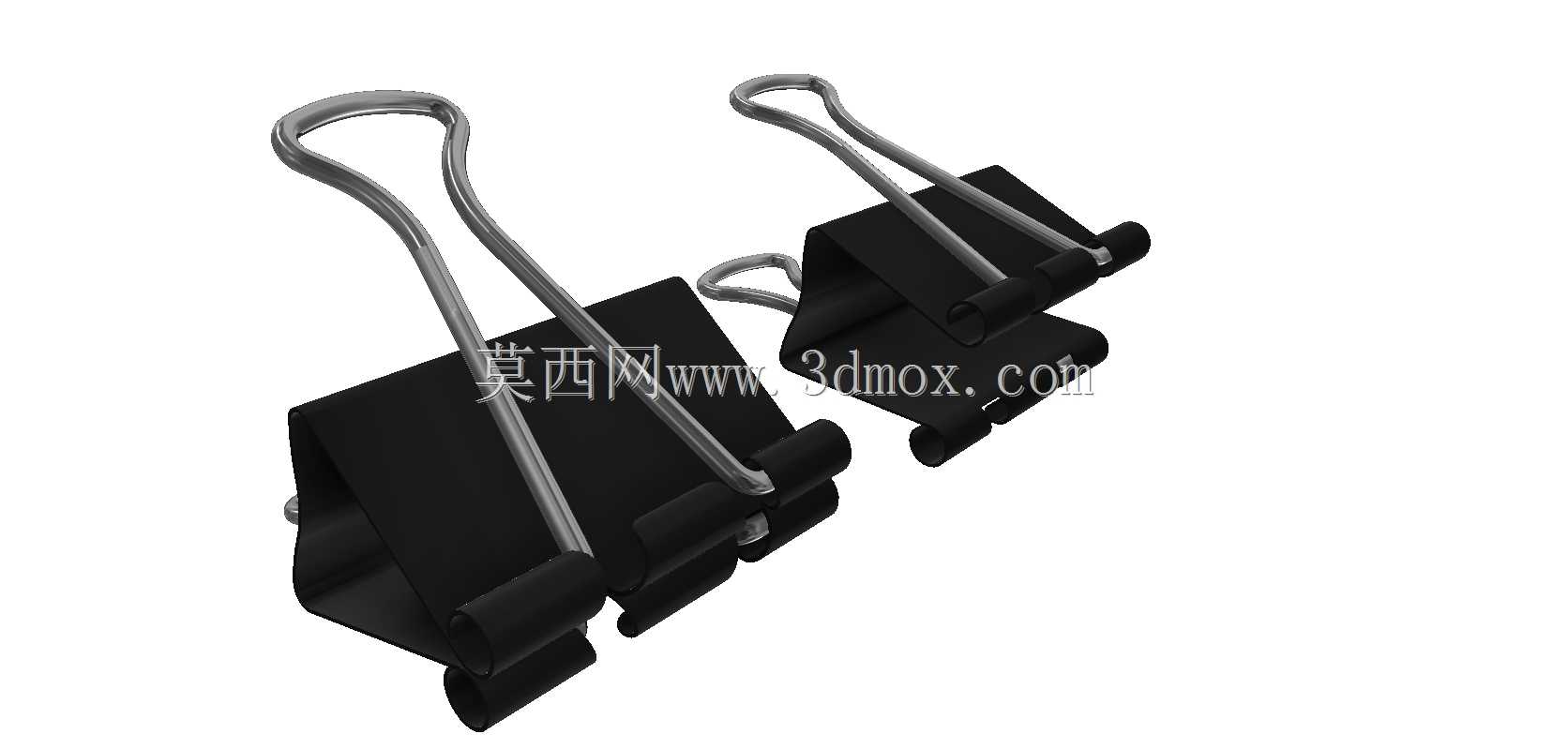

日常办公场景中，这类黑色夹体的金属夹是桌面整理、文档归集的高频使用小五金件，常被用来夹持零散纸张、固定打印图纸页边、临时封装未装订的报告册，在生产车间的工艺文件流转、质检记录单临时固定场景也有大量应用，相比普通回形针，它的夹持力更大，可夹持的纸张厚度范围更宽，不会像普通回形针那样在夹持厚叠纸张时出现松脱、刮破纸面的问题。从结构设计来看，该夹件分为黑色夹身与金属弹性手柄两部分，夹身采用弯折成型的弹性钢板作为主体，表面做黑色哑光涂装处理，既可以避免金属基材生锈，也能防止夹身与纸面长期接触后在纸张上留下锈迹，夹身的两个夹持端做了向内收的圆弧卷边，卷边内部穿有可转动的金属压条，压条外侧套有黑色防护套，避免金属边缘直接接触纸面造成压痕或刮损。金属手柄采用高弹性弹簧钢弯折成型，两个手柄分别与夹身两端的卷边压条连接，捏压手柄尾端的环形结构时，会带动压条转动，将夹身的夹持口撑开，即可放入需要夹持的纸张，松开手柄后，夹身依靠自身的弹性形变恢复力夹紧纸张，此时可将手柄向下扳倒贴合纸面，减少堆叠文件时的凸起占用空间，也可将手柄向上扳起作为临时挂耳，把夹持的文件挂在墙面挂钩或者文件架横杆上。建模过程中需要重点把控几个关键尺寸边界：首先是夹身的张开角度，常规使用状态下最大张开量要匹配对应夹持厚度，不能出现张开角度过大导致夹身塑性形变无法回弹的问题，也不能张开量过小无法满足常规厚叠纸张的夹持需求；其次是手柄与夹身压条的配合间隙，既要保证手柄可以顺畅转动不卡滞，也要避免间隙过大导致手柄晃动、夹持施力时出现偏斜；夹身的弯折圆角需要做合理取值，圆角过小会导致应力集中，反复开合后容易在弯折处出现金属疲劳断裂，圆角过大则会导致夹持口贴合不紧密，出现夹纸松脱的问题。夹身表面的黑色涂层厚度需要控制在合理范围，过厚会影响夹身的弹性形变能力，过薄则无法起到足够的防锈防刮作用，手柄部分的金属丝直径要匹配整体夹持力需求，直径过小会导致捏压时手柄变形，直径过大则会增加捏压时的按压力度，长期使用容易造成手部疲劳。这类夹件的尺寸规格覆盖范围较广，从小号的15mm夹身宽度到大号的50mm以上夹身宽度，分别对应不同的夹持厚度需求，建模时需要保证各部件的配合公差符合小五金件的批量生产要求，夹身的两个夹持面要保证平行度，避免出现一侧夹紧一侧松脱的偏夹问题，压条与夹身卷边的同轴度也要控制在合理范围，保证转动时的顺畅度。
