双航插接口密封式光电接线盒结构

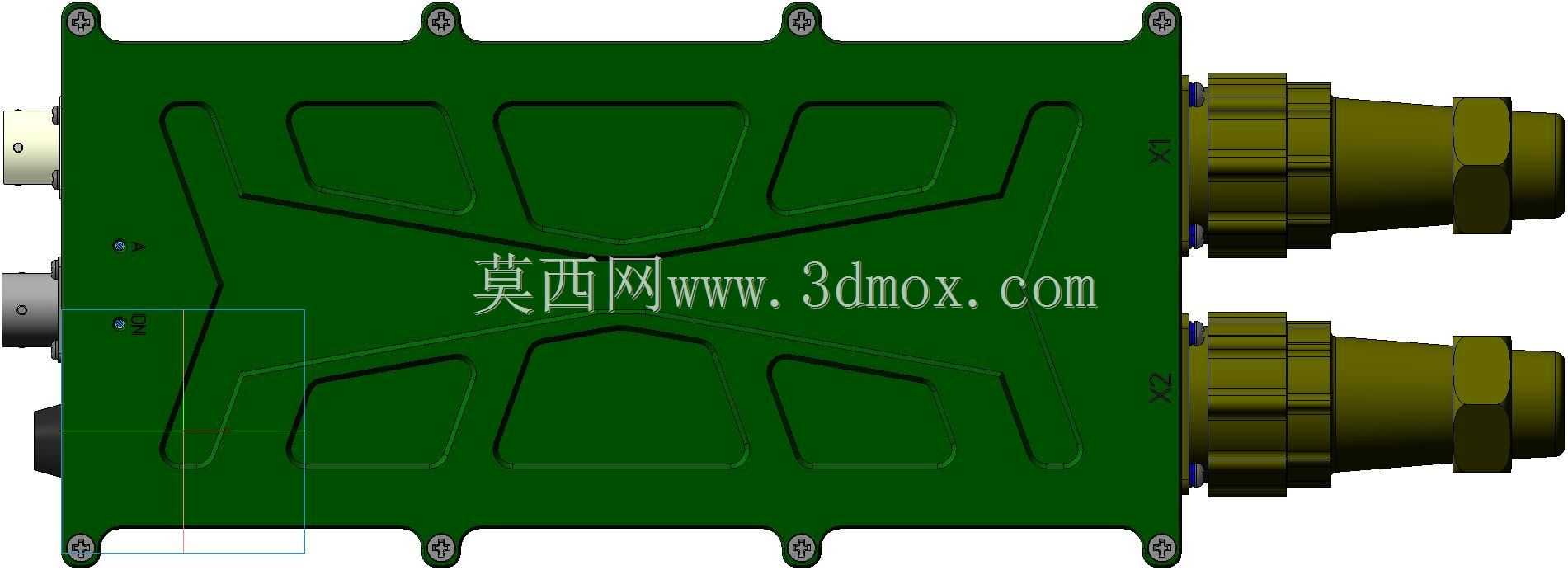

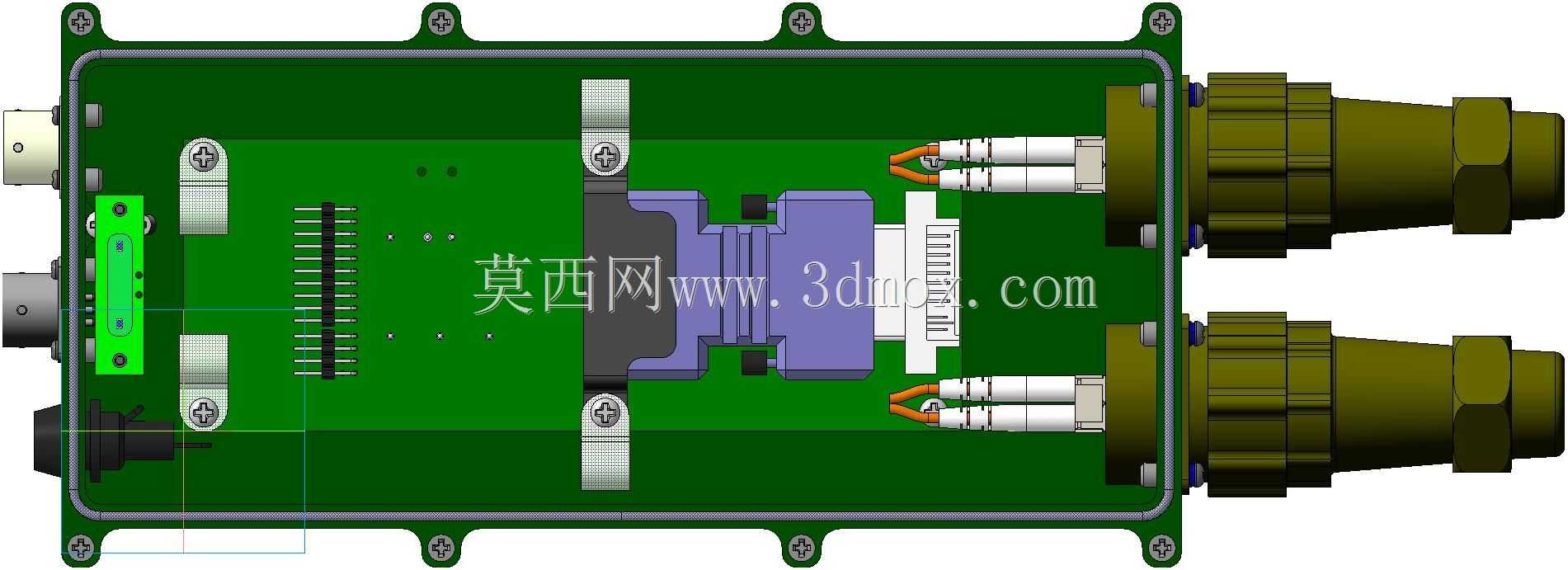

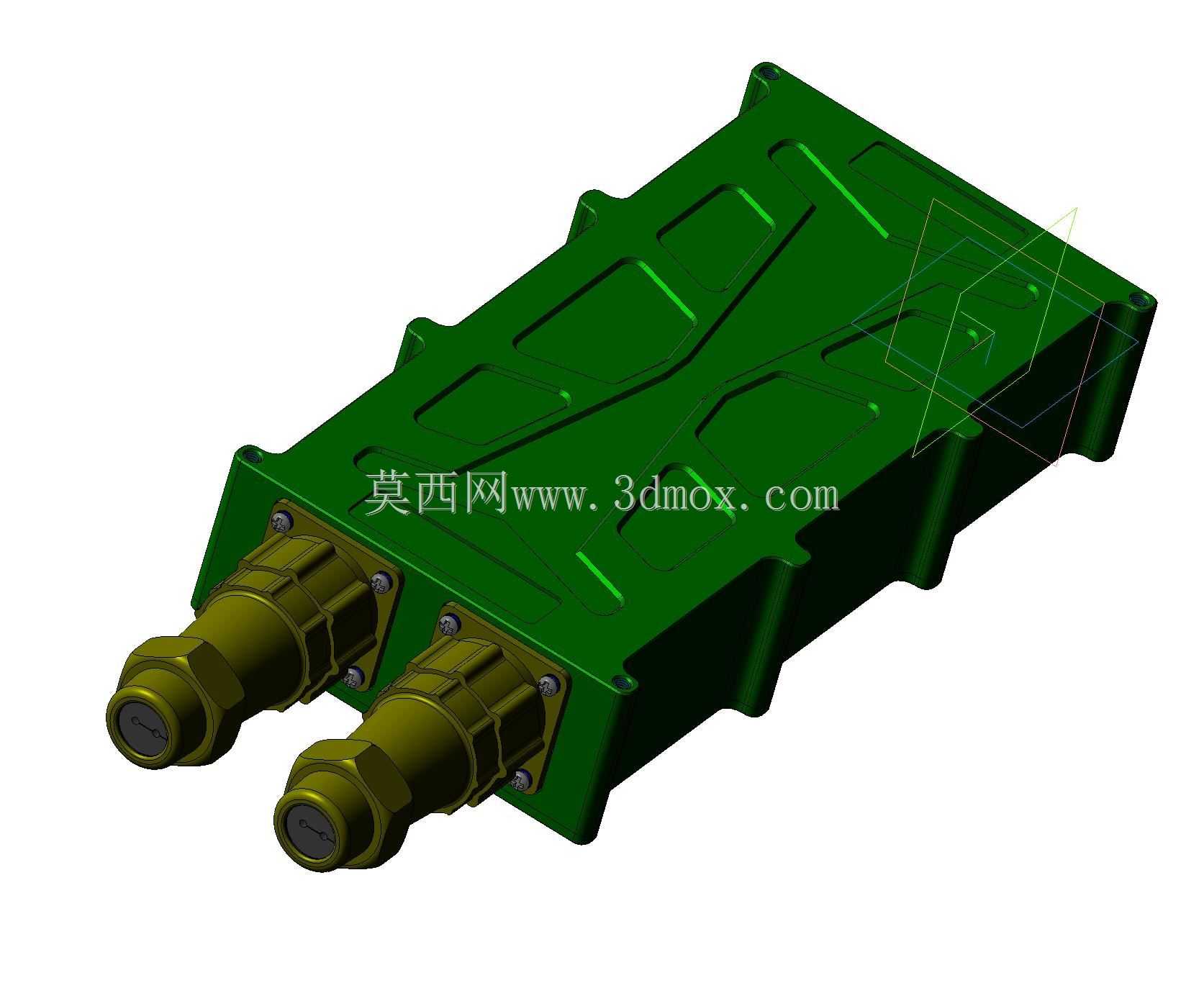

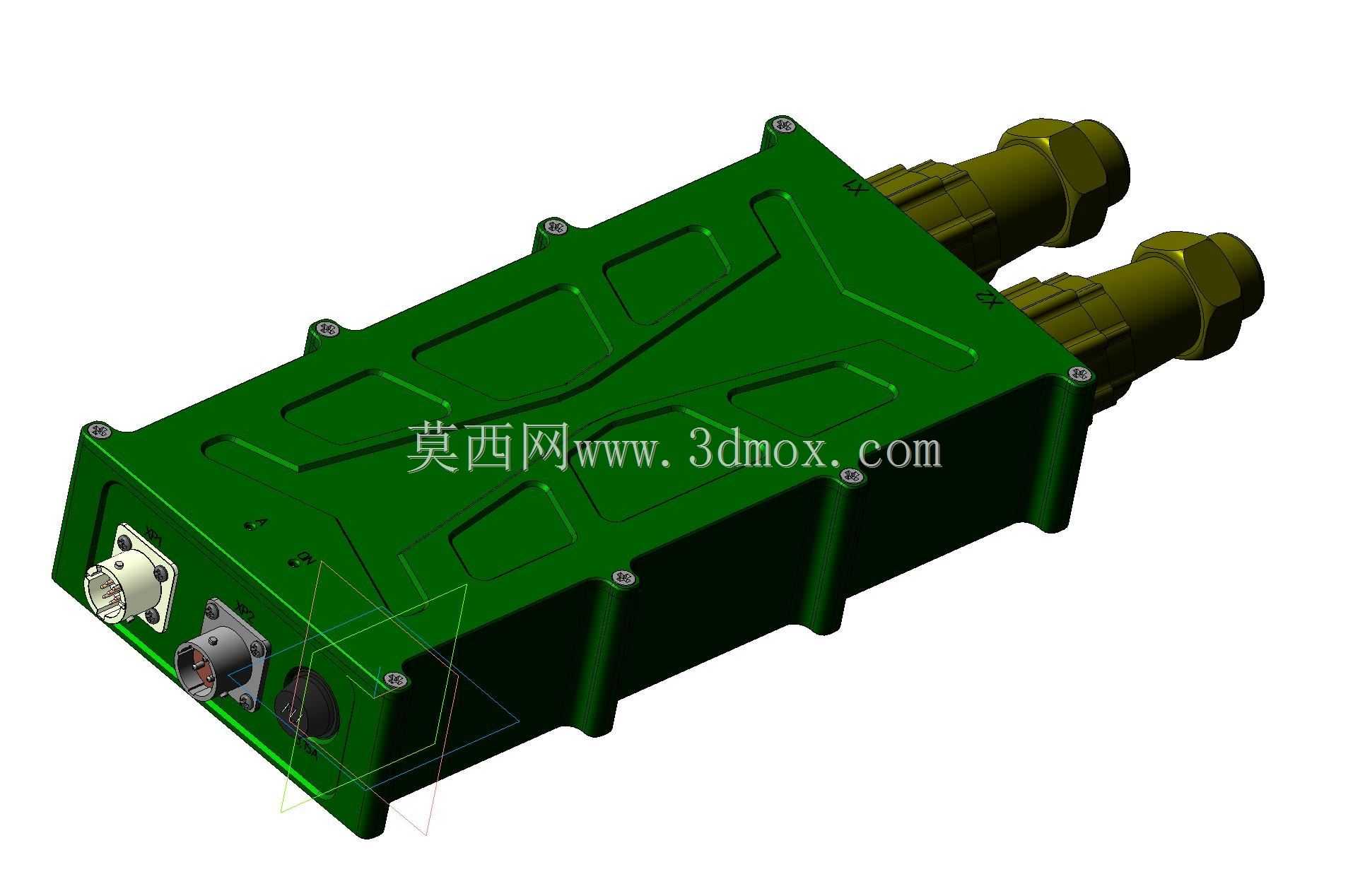

这款光电接线盒主要面向户外光电信号传输、工业传感信号中转、车载光电设备集成这类对防护等级有硬性要求的应用场景，作为光电转换模块、信号调理电路的承载壳体使用，能在多尘、淋水、存在一定振动冲击的工况下为内部光电器件提供稳定的安装与防护空间。从结构设计来看，壳体采用一体化压铸成型的加强筋布局，上盖表面的纵横交错筋条并非装饰结构，一方面是提升壳体整体抗弯抗扭刚度，在车载、机载这类存在持续振动的安装场景下，避免壳体形变挤压内部电路板与光电器件，另一方面也能增加壳体散热面积，让内部光电转换模块工作产生的热量能通过筋条快速传导到外部环境，降低高温工况下器件温漂带来的信号误差。两个前置的航空插头接口采用标准螺纹锁紧结构，接口与壳体的配合位置预留了密封胶圈安装槽，装配时配合O型密封圈可实现IP67级的接口防护，避免水汽、粉尘从接线位置渗入盒体内部，接口的引脚定义兼容常规光电信号传输的线序需求，无需额外改线即可适配多数通用光电传输线缆。壳体四周的安装凸耳做了加厚处理，凸耳上的安装孔位预留了足够的螺栓沉头空间，安装时可根据安装面的平整度选择M4或者M5的固定螺栓，凸耳与壳体主体的过渡位置做了圆弧倒角处理，避免应力集中导致安装时凸耳断裂。盒体内部的安装柱位置经过尺寸校核，可直接固定常规尺寸的光电转换PCB板，安装柱高度预留了元器件插装的空间，不会出现板上元器件与盒体内壁干涉的问题，盒体内腔的边角位置做了导角处理，既方便压铸脱模，也能避免装配时尖锐边角划伤操作人员或者线缆绝缘层。从安装边界来看，盒体整体为长方体结构，两个航插接口突出壳体前端面的长度经过控制，不会在密集安装时与相邻设备产生干涉，壳体背面为平整安装面，可直接贴合设备安装面或者支架表面，无需额外加工适配垫块，上盖与下壳的配合面采用止口结构，装配时配合密封垫可实现整盒的密封防护，止口的定位精度可保证上下壳装配时不会出现错位，连接螺丝的位置均匀分布在壳体四周，锁紧后可保证整圈密封垫的压缩量一致，不会出现局部密封失效的问题。在实际选型使用时，这款壳体可直接承载光电转换、信号分路这类功能模块，无需额外开模制作外壳，能大幅缩短光电类设备的研发周期，其结构强度也能满足多数工业场景的安装使用要求。
