三丰带表式手持测量卡尺三维建模作品

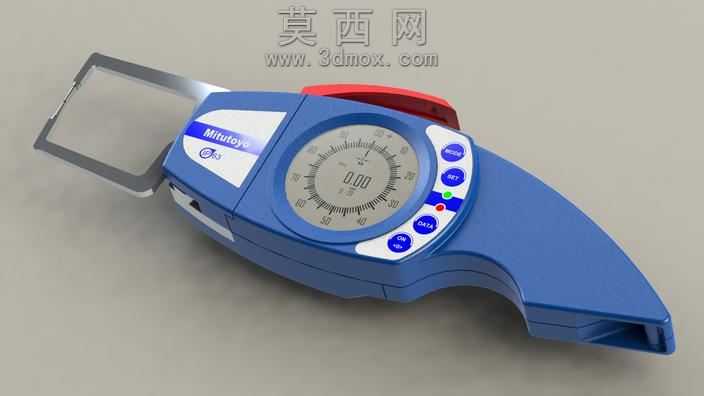

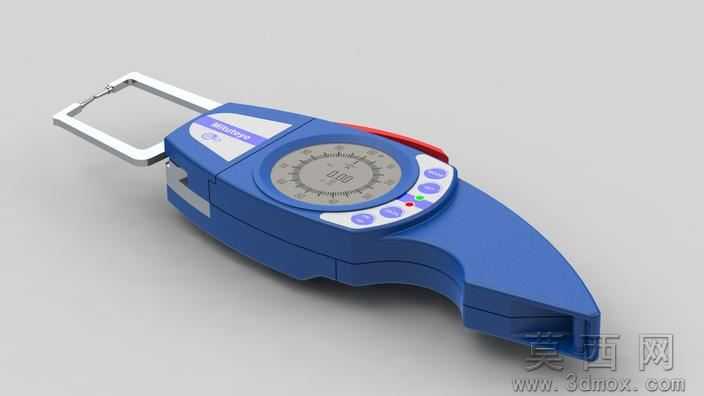

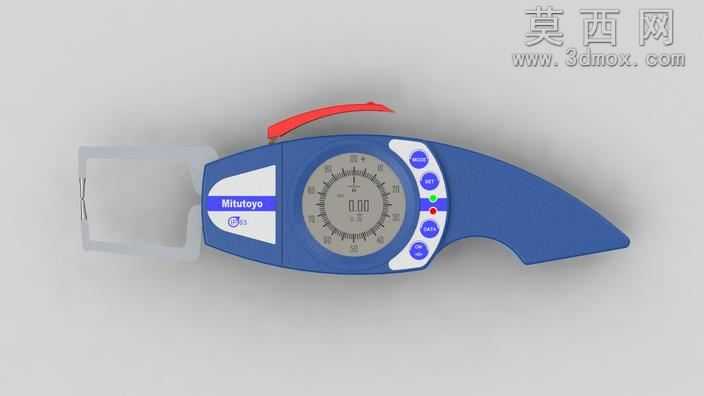

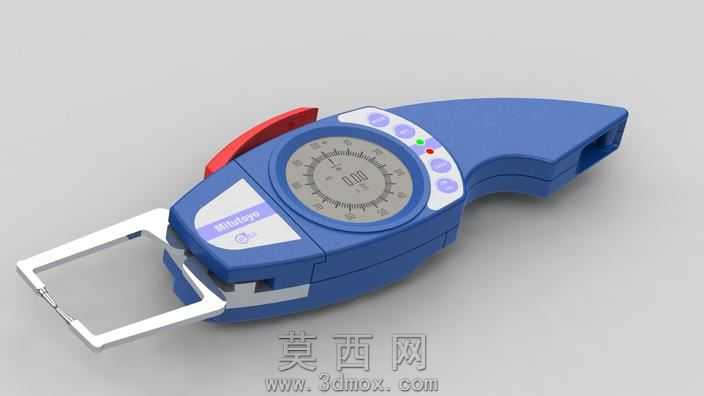

本次建模的是三丰品牌的带表式手持卡尺，整体建模过程围绕实物的外观结构与功能特征展开，首先在三维软件中完成整体轮廓的草绘搭建，依据带表卡尺的实际握持比例确定壳体的曲面走向，先勾勒出符合人体工学的手持握柄轮廓，再逐步拆分各个功能部件的独立结构。建模阶段优先处理主体蓝色塑料壳体部分，通过曲面放样、边界混合等命令构建出流畅的握柄弧度，还原壳体表面的分模线与按键安装位，确保各个按键的凹槽位置与实物一致，表盘区域的圆形安装座单独做凸起结构处理，预留出表盘嵌装的限位台阶，同时还原壳体上的品牌标识区域的凹陷结构，保证后期贴图的贴合度。测量爪部分采用金属材质的建模逻辑，通过拉伸、切除命令构建出规整的测量卡口，边缘做微小的倒角处理还原金属加工的质感，避免尖锐棱角的失真问题。表盘部分单独拆分建模，先制作外圈的防护边框，再构建内部的刻度盘基底，刻度标识通过纹理映射的方式实现，还原表盘上的刻度线、数值标识以及中心指针的结构，指针做纤细的拉伸处理，还原实物的精密感。顶部的红色锁定推键单独建模，做出推键的防滑纹理与滑动轨道结构，还原卡尺的锁定功能对应的结构特征。侧边的功能按键按照实物的排布依次建模，每个按键做出独立的凸起弧度与表面标识，按键与壳体的配合间隙做细微的偏移处理，还原真实产品的装配缝隙。材质渲染阶段，主体蓝色壳体采用哑光工程塑料材质，调整粗糙度参数还原塑料的磨砂质感，局部品牌标识区域做亮面处理形成质感对比；测量爪部分采用拉丝金属材质，调整金属反射参数与拉丝纹理方向，还原不锈钢量具的金属质感；表盘的透明护罩采用半透明亚克力材质，添加轻微的折射与反射效果，模拟玻璃护罩的通透感；按键部分根据功能区分材质，功能按键采用与壳体一致的蓝色塑料，确认按键采用绿色亮面塑料，红色标识按键做醒目的红色材质处理，顶部锁定推键采用亮面红色塑料材质，还原实物的色彩区分。灯光布置采用三点布光方式，主光源从侧上方打亮主体，突出壳体的曲面弧度与金属测量爪的反光，辅助光源补全暗部细节，避免阴影区域死黑，背景采用浅灰色哑光背景，突出卡尺本身的色彩与结构，最终渲染效果还原了这款带表卡尺的真实外观质感，结构上完整复现了手持握柄、带表读数区、测量卡口、功能按键、锁定推键等全部核心部件，各部件的装配关系准确，比例协调，符合实物的尺寸特征。
