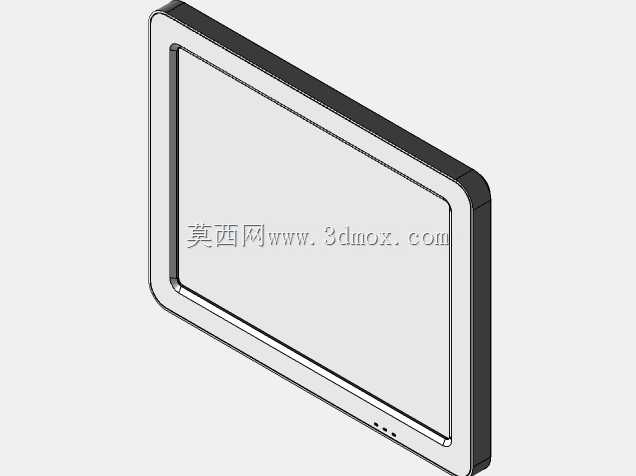

16英寸桌面式监视器外观结构设计

这款16英寸监视器的结构设计，首先围绕桌面办公、工业工位监控、小型设备配套显示这几类核心场景展开，在做结构方案的时候，最先敲定的是屏幕安装边界的尺寸，16英寸显示面板的有效显示区域对角线长度对应406.4毫米，面板四周预留的边框宽度做了差异化处理，下边框因为要集成按键指示灯模块，宽度比其余三边宽出8毫米，其余三边边框控制在12毫米宽度，既保证了屏幕固定的结构强度，也不会让正面视觉显得过于厚重。外壳的转角处做了R8的圆角过渡，避免直角磕碰带来的使用风险，同时也适配注塑成型的工艺要求，减少外壳生产过程中的应力集中问题。从安装适配的角度考虑，背部预留了标准VESA安装孔位，孔距为75毫米×75毫米，既可以搭配常规的桌面支架使用，也可以适配壁挂、设备嵌入式安装的需求，背部的走线槽做了下沉式设计，电源线、信号线接入后不会突出背部平面，壁挂安装时可以完全贴合安装面，不会出现缝隙。功能结构上，下边框的指示灯开孔做了半透明的导光结构，按键采用轻触式设计，按键的行程控制在0.3毫米，按压反馈清晰同时不会因为长期按压出现结构松垮，屏幕与前壳的配合处预留了0.2毫米的安装间隙，搭配缓冲泡棉填充，既可以避免屏幕与硬塑外壳直接接触造成的面板刮花，也能起到一定的防尘作用。外壳的壁厚统一设置为2.5毫米，在背部安装孔位、屏幕固定柱的位置做了局部加厚到3.5毫米的加强筋处理，保证整个外壳的抗形变能力，在日常搬运、安装过程中不会出现外壳变形挤压屏幕的问题。侧面的散热缝隙采用错位格栅设计，缝隙宽度控制在1.5毫米，既可以保证内部驱动板工作时的热量自然散出，也能避免外界的灰尘、细小杂物直接进入设备内部，格栅的倾斜角度做了15度的下倾设计，防止液体泼溅时直接顺着缝隙流入设备内部。在做整体结构校验的时候，特意考虑了不同使用场景的安装公差，嵌入式安装时外壳的侧边做了1度的拔模斜度，方便设备嵌入对应的安装机柜孔位，同时侧边预留的密封胶条安装槽，可以根据使用需求加装密封胶条，满足部分工业场景的防尘防护要求。屏幕的固定方式采用前壳卡合加背部螺丝锁付的双重固定结构，相比单纯的卡扣固定，长期使用不会出现前壳与背壳松脱的问题，螺丝孔位都做了隐藏式设计，外部搭配橡胶塞封堵，保证外观的整体性。
