AV转USB信号采集转换适配器结构设计

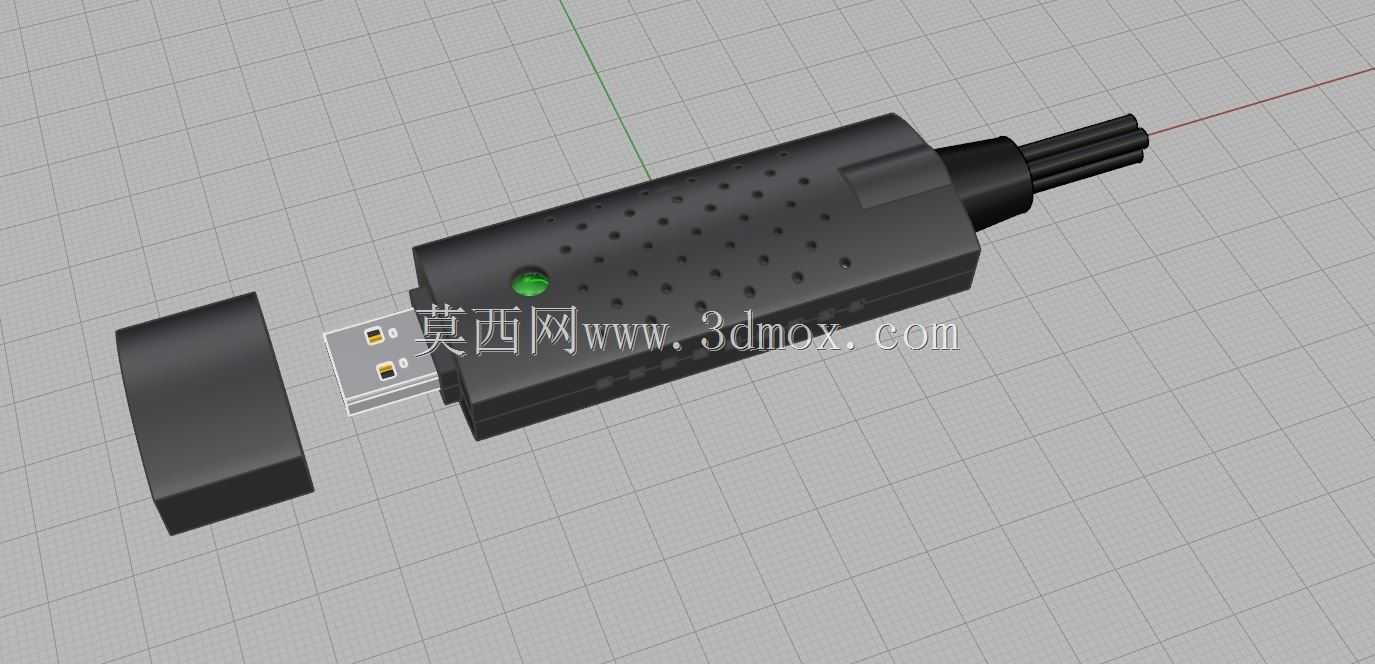

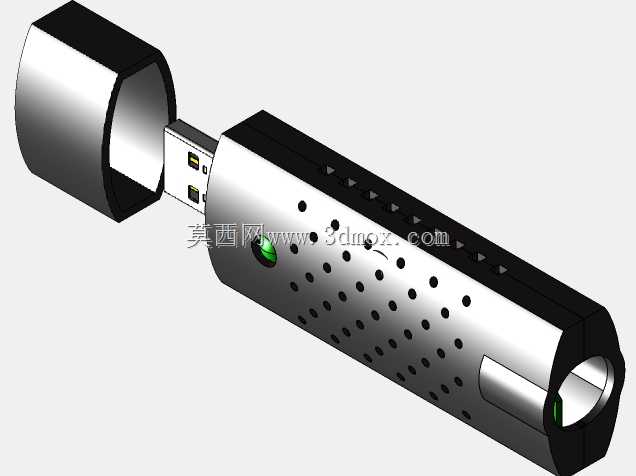

这款信号转换设备主要面向模拟音视频信号的数字化采集场景，在老旧监控设备信号导出、老式模拟摄像设备素材采集、传统影音设备信号转存等场景中应用广泛，能够将复合AV接口输出的模拟音视频信号转换为通用USB接口可识别的数字信号，省去了额外购置专业采集卡的成本，适配多数台式机与笔记本设备的外接扩展需求。从结构设计层面来看，整体采用长条式分体外壳设计，主体外壳表面排布密集的散热通孔，对应内部解码电路板的发热区域，能够在长时间连续采集工作时保障内部热量及时散出，避免芯片过热导致的信号丢帧、采集中断问题。设备一端为标准USB公头接口，配套可拆卸的保护帽，在设备闲置时能够遮盖金属触点，避免氧化、磕碰损伤，另一端引出多芯信号线缆，对应AV接口的视频、左右声道信号引脚，线缆与主体衔接处做了加厚的应力释放结构，能够承受日常插拔、弯折带来的外力，降低线缆根部断裂的故障概率。外壳侧面预留了状态指示灯的安装位，设备正常通电工作时指示灯点亮，能够直观反馈设备的连接与工作状态，方便使用者快速排查连接故障。从安装边界来看，整体外形尺寸适配多数设备的USB接口排布间距，插入USB接口后不会遮挡相邻的其他扩展接口，外壳采用圆角过渡处理，没有尖锐棱角，日常插拔握持的手感更顺滑，也避免了磕碰划伤其他设备表面。内部结构设计上，解码电路板采用贴装布局，核心解码芯片位于外壳散热孔对应的中心区域，接口元件排布在电路板两端，尽可能压缩整体体积，兼顾结构强度与便携性，外壳上下盖采用卡扣式装配，不需要额外螺丝固定，既简化了装配工序，也方便后期的检修与元件更换。在实际选型适配中，这类转换设备不需要额外的外接供电，直接通过USB接口取电即可工作，对配套设备的供电负载要求极低，适配不同版本的USB接口协议，不需要复杂的调试步骤，连接后配合对应的采集软件即可实现信号的实时采集、录制与转存，对于需要处理老旧模拟音视频信号的工程场景、个人影音转存场景都有很高的适配性。
