三凸耳带圆弧槽圆盘类机械零件结构

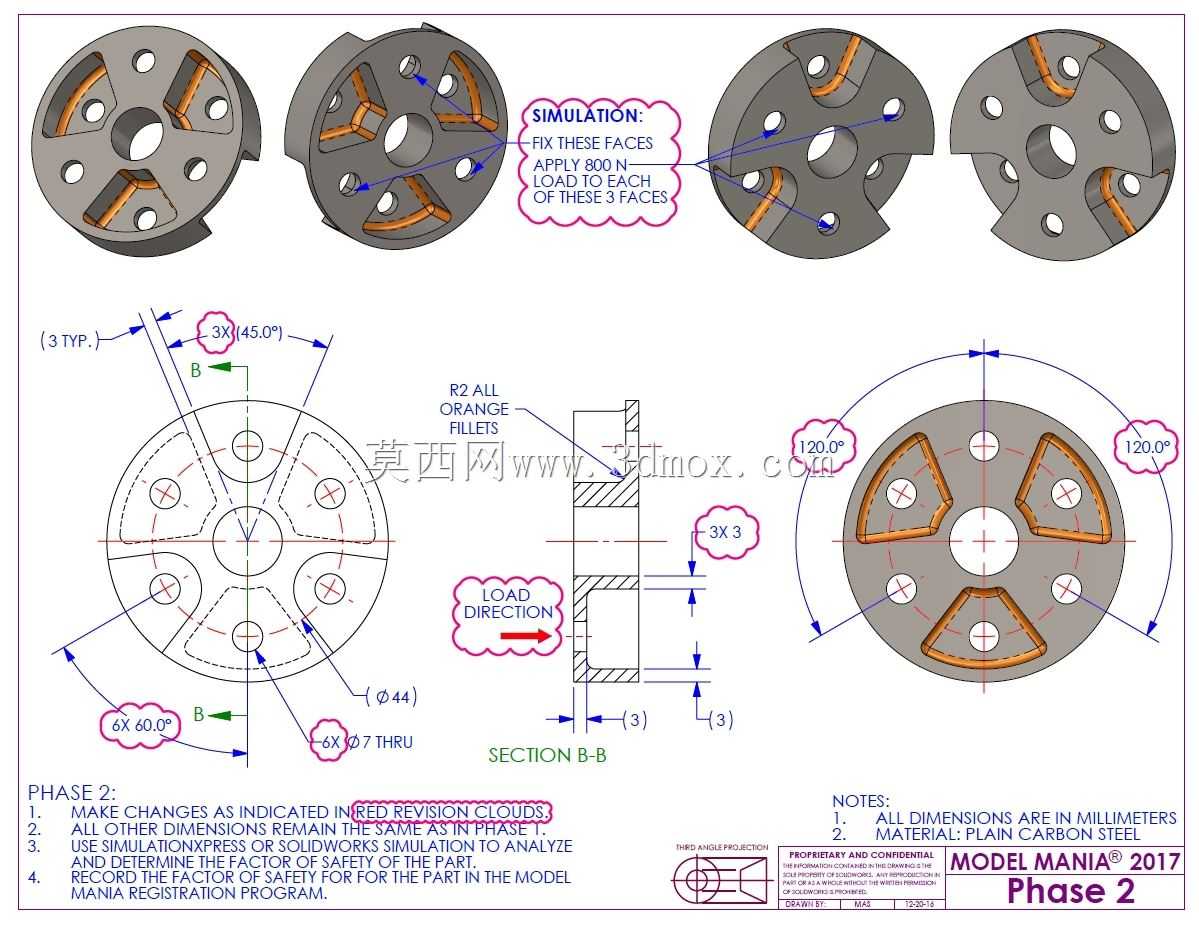

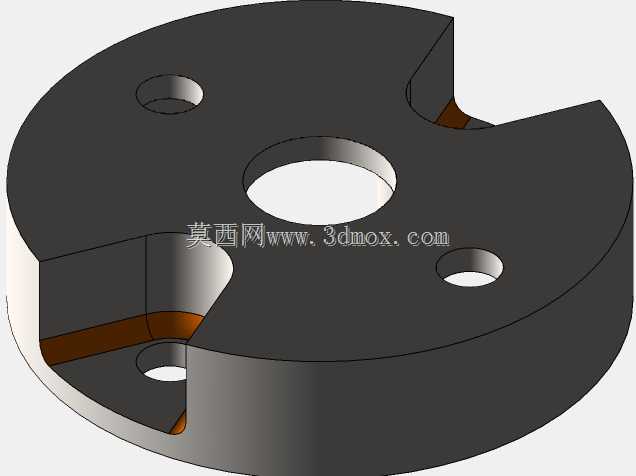

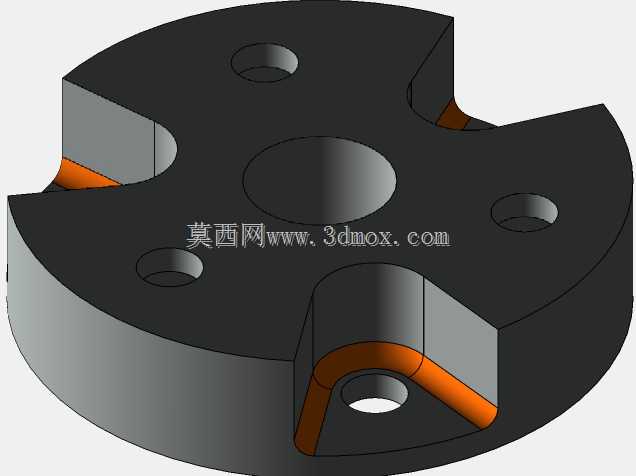

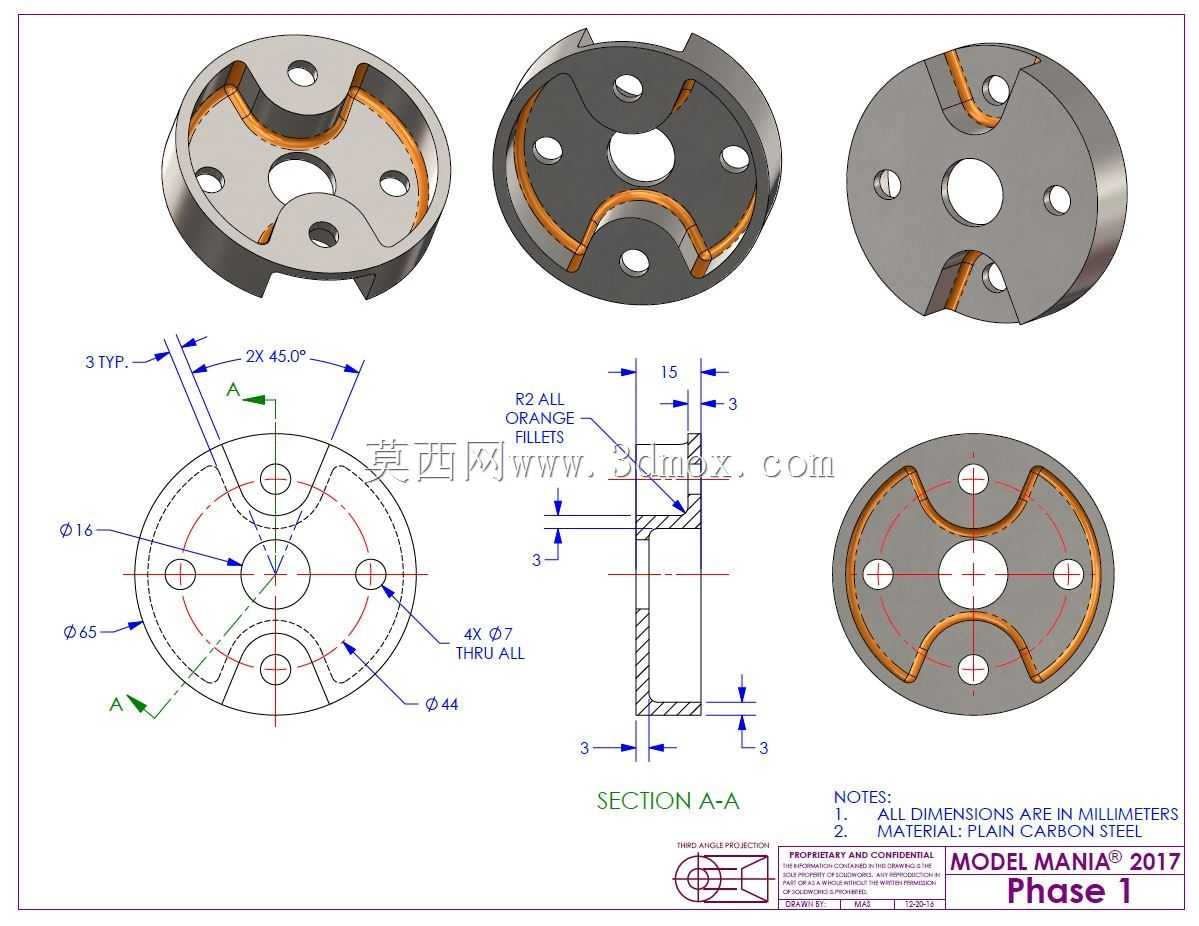

这类带三凸耳、内凹圆弧槽的盘类零件，常应用在间歇传动机构、扭矩过载保护装置以及小型分度定位组件中，作为动力传递的中间衔接构件，承担扭矩分流、定位限位以及接触面载荷缓冲的作用。零件主体为圆形盘式结构，外圆轮廓直径65mm，整体轴向厚度15mm，中心开设直径44mm的主通孔，用于穿过传动轴或定位芯轴，保证与轴系的同轴度装配要求。盘体沿圆周均布三个带安装孔的凸耳结构，每个凸耳上开设直径7mm的贯通安装孔，三个安装孔的中心分布在统一节圆上，用于穿装紧固螺栓，实现零件与相邻构件的刚性连接，安装时需保证三个孔的位置度偏差控制在0.05mm以内，避免装配后出现应力偏载。盘体端面设计有三段R2的内凹圆弧填充槽，槽沿做45度倒角处理，槽深3mm，这类圆弧槽一方面可以降低零件整体重量，减少转动惯量，在高速回转工况下降低动平衡校正难度，另一方面槽内可填充固体润滑材料，在相对滑动的接触面间形成持续润滑膜，减少配合面的磨损速率。零件的截面结构采用阶梯式设计，两端面边缘均做3mm宽度的止口结构，安装时可嵌入相邻构件的定位止口内，限制径向窜动，无需额外设置定位销即可保证装配同轴度。从设计逻辑来看，该零件采用普通碳素钢作为基材，通过去除盘体非受力区域的材料实现轻量化，同时保留凸耳、中心孔周边的材料厚度，保证扭矩传递路径上的结构强度，避免应力集中导致的零件断裂。所有贯通孔的孔口均做2*45度倒角，既可以去除机加工产生的毛刺，也能在螺栓穿装时起到导向作用，避免螺纹刮伤。在实际工况中，这类盘类零件多适配于小扭矩的间歇回转机构，比如小型自动化生产线的分度转盘组件、手动工装的定位转盘，工作时随轴系做定角度回转，三个凸耳的安装孔既可以作为紧固件连接位，也可作为感应触发点，配合接近开关实现回转位置的信号采集。零件的非配合面粗糙度可控制在Ra6.3，配合面及安装孔内壁粗糙度需达到Ra1.6，保证装配精度与配合稳定性，圆弧槽的轮廓加工需采用成型铣刀一次走刀完成，避免接刀痕导致的应力集中问题。
