三螺旋驱动底座行走机构结构设计

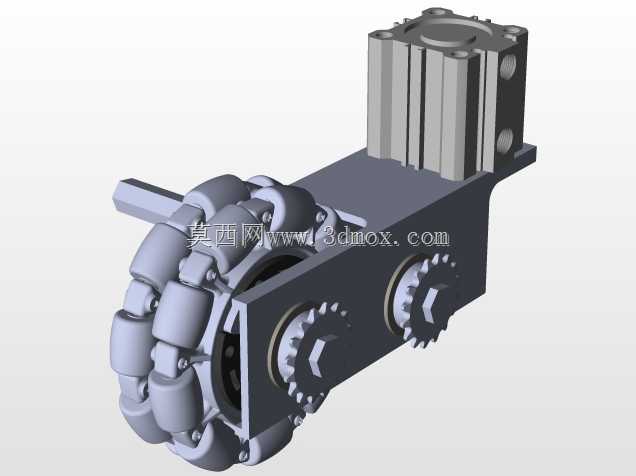

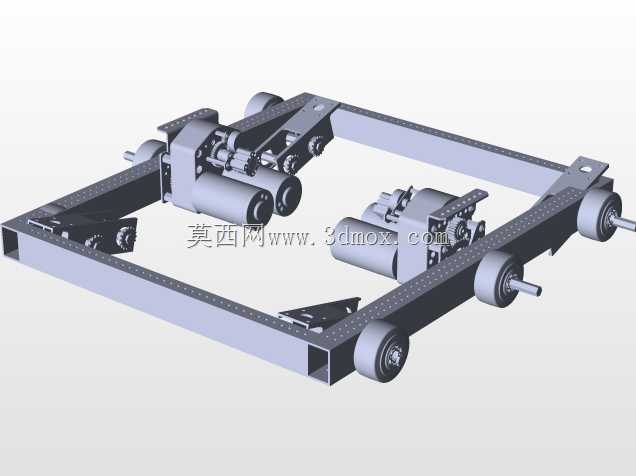

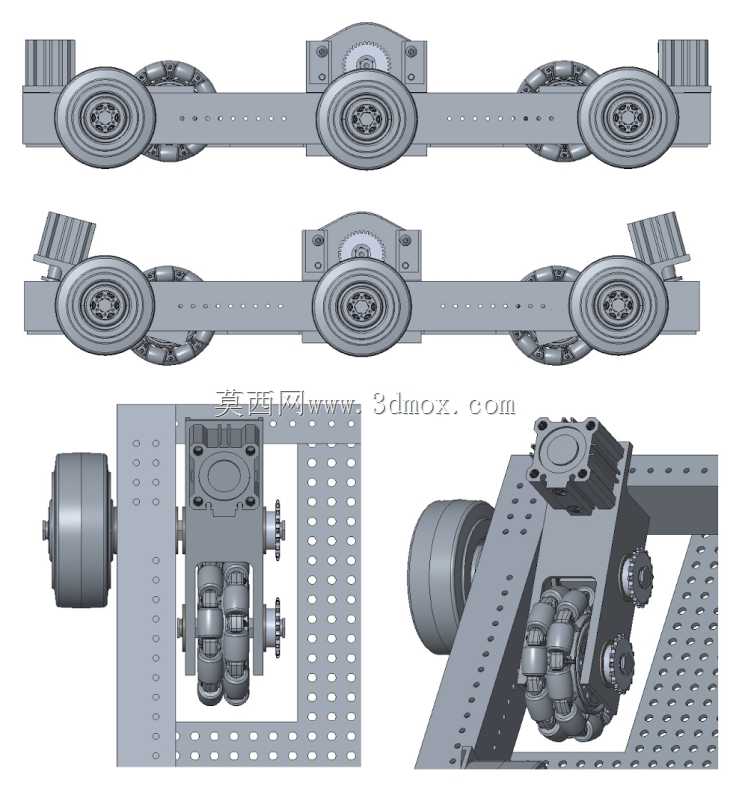

该三螺旋驱动底座主要面向重载移动作业场景设计，常见于厂区重型物料转运、仓储重型货架移位、重型工装夹具工位切换等需要大承载平稳移动的工业场景，区别于普通脚轮式移动底座，三螺旋传动结构可提供更大的驱动扭矩与行走稳定性，避免重载工况下出现轮组打滑、起步冲击的问题。从结构布局来看，整体采用框型方管焊接作为主体承载框架，框架的型材选型匹配额定承载下的抗弯截面模量要求，安装边界预留了上层作业平台的连接孔位，孔位采用等间距阵列排布，可适配不同规格的上层搭载设备安装需求，无需额外二次打孔加工。驱动单元采用对称式双组动力输入搭配三螺旋传动副的结构，动力输出端直接连接行走轮组，传动路径短，机械效率损失小，螺旋传动副自带的自锁特性可保证底座在坡道停靠、急停工况下不会出现溜车位移，无需额外加装独立制动组件。设计过程中优先考虑了维护便捷性，所有驱动组件、传动副均采用外露式安装布局，日常检查齿轮啮合间隙、润滑状态时无需拆解主体框架，行走轮组采用快拆式轴端固定结构，更换磨损轮体时仅需拆卸轴端挡圈即可完成操作，大幅降低现场维护的工时消耗。框架的边角位置做了倒角切边处理，避免车间转运过程中尖锐边角磕碰人员或周边设备，轮组的安装座预留了高度调节余量，可根据现场地面平整度微调单轮高度，保证四个行走轮始终均匀接触地面，避免单轮过载导致的轮体 premature 磨损或者框架变形。传动组件的安装基准面在框架焊接后做了整体铣平处理，保证动力输入轴与螺旋传动副的同轴度公差控制在合理范围内，降低运转过程中的振动与噪音，延长传动部件的使用寿命。整体结构没有冗余的装饰性设计，所有结构特征均服务于承载、传动、安装、维护的实际工程需求，可直接作为重载移动平台的基础底盘使用，也可根据具体搭载设备的重量、行走速度要求调整型材壁厚、传动副参数与轮组规格。
