嵌入式显示器安装固定支撑结构

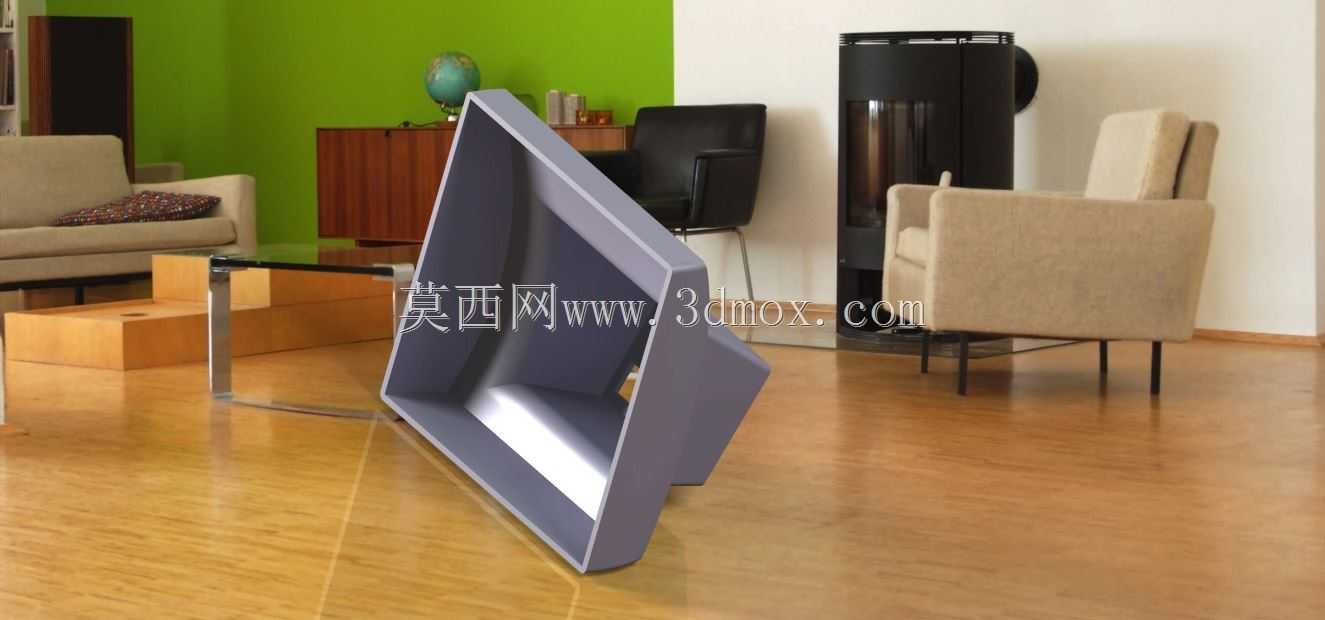

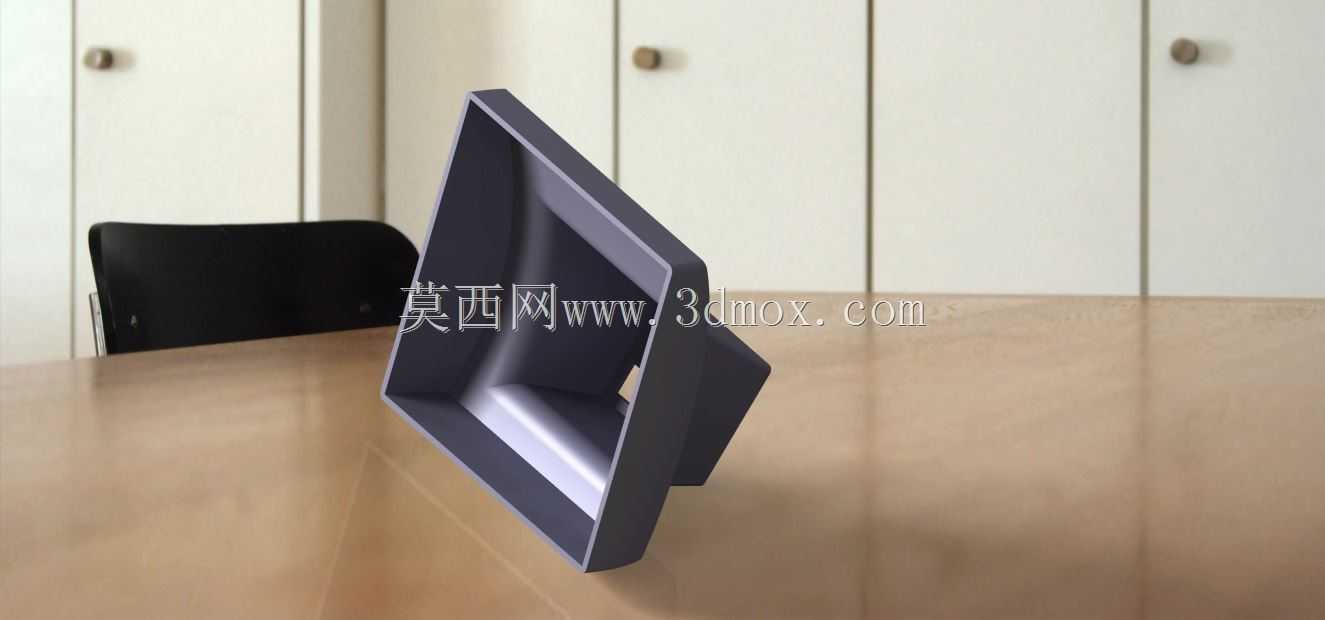

该结构主要面向嵌入式显示终端的安装场景，常见于工控操作台、智能家居中控面板、商用自助设备的显示模块装配环节，用来承载平板类显示部件，实现显示单元与安装基体的可靠连接，避免显示面板在使用过程中出现晃动、移位甚至脱落的问题。从功能特性来看，该支撑结构采用围框式承托设计，整体为带折边的框型壳体，内侧预留的空腔刚好匹配常规平板显示模组的外形尺寸，四周的折边既可以对显示面板的边缘进行限位，防止面板从框体中滑出，也能在面板与安装基体之间形成均匀的支撑间隙，为面板背后的驱动电路板、接线端子留出足够的排布空间，避免装配时出现元器件挤压、线路弯折受损的情况。设计过程中优先考虑了安装适配性，框体外侧的延伸边带有贴合安装面的定位结构，装配时可以直接卡入预先开好的安装槽内，不需要额外设计复杂的定位工装，外侧的斜面过渡结构既可以弱化框体与安装面之间的突兀感，提升装配后的外观整体性，也能在安装时起到导向作用，降低装配对位的难度。从安装边界来看，该结构的整体外轮廓尺寸与常规小尺寸嵌入式显示面板的安装开孔尺寸匹配，框体的深度刚好覆盖显示面板加背部接线的总厚度，不会出现突出安装面过多或者凹陷过深影响操作视角的问题，框体边缘的壁厚经过合理设置，既保证了整体结构的刚性，在受到常规外力按压时不会出现明显形变，也不会过度占用安装槽内部的空间，给后续的线路排布、维护拆装留出操作余量。实际应用中，这类支撑结构可以直接适配多数平板显示模组的安装需求，不需要针对面板外形做额外的二次加工，结构本身的一体式设计减少了零散配件的数量，装配时只需要将显示模组放入框体空腔，完成接线后将整体结构推入安装位固定即可，能够有效提升显示模块的装配效率，同时框体对面板边缘的包裹也能起到一定的防护作用，减少运输、使用过程中边角磕碰对显示面板造成的损伤。
