双十字轴式万向节传动机构

项目分类:3D模型 发布时间:2021-08-28 ID:250060
  • 双十字轴式万向节传动机构
  • 双十字轴式万向节传动机构
  • 双十字轴式万向节传动机构
  • 双十字轴式万向节传动机构
  • 双十字轴式万向节传动机构
  • 双十字轴式万向节传动机构
  • 双十字轴式万向节传动机构
  • 双十字轴式万向节传动机构

这套双十字轴万向节传动结构,主要用于解决两轴轴线不共线、存在角向偏移工况下的旋转运动与扭矩传递问题,在工业传动、小型设备动力传输、试验台架搭建场景中应用广泛。日常设备调试中,很多传动布局受安装空间限制,动力输出轴与从动轴无法保证严格同轴,甚至工作过程中两轴相对角度会出现小范围动态变化,这类刚性联轴器无法适配的场景,正是十字轴万向节的核心应用区间。

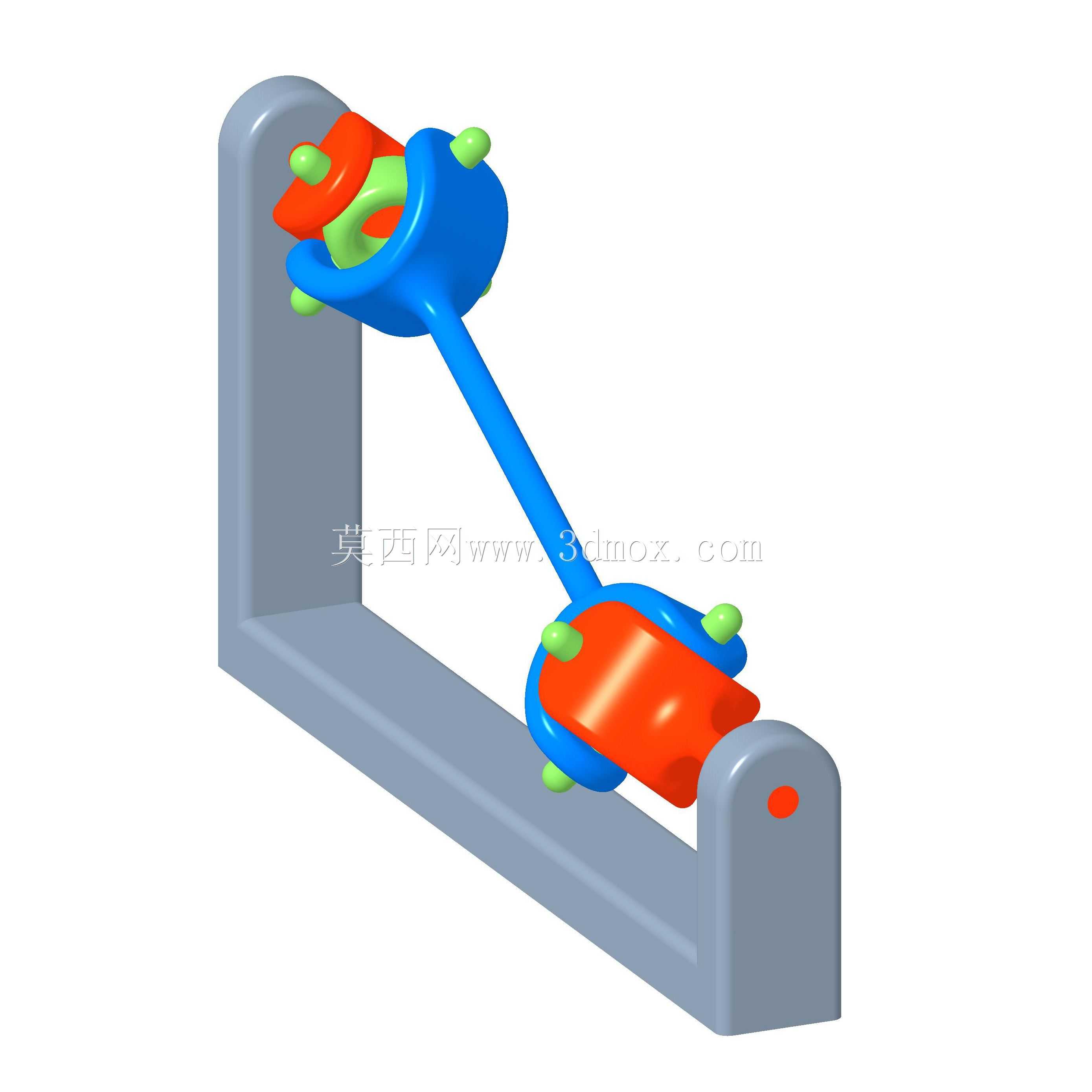

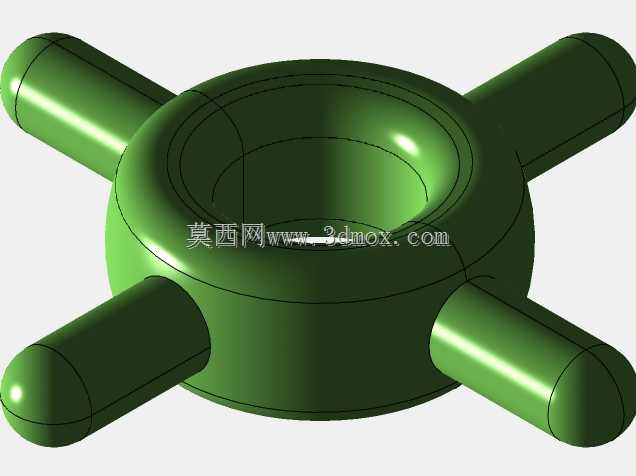

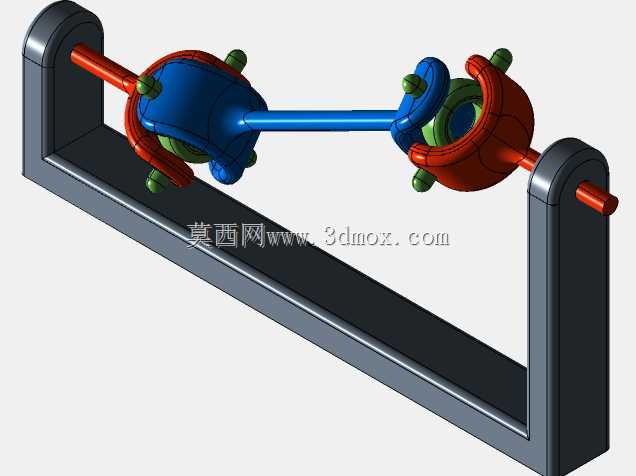

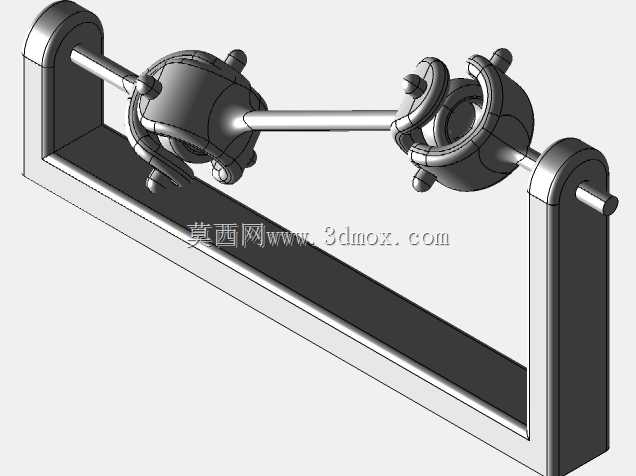

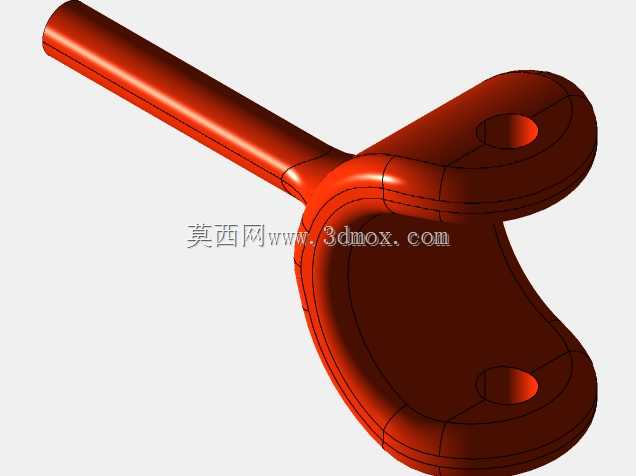

从结构设计来看,这套机构采用两端对称的十字轴万向节搭配中间传动轴的布局,单组十字轴万向节存在输出转速周期性波动的固有特性,成对布置且满足输入轴、中间轴、输出轴的相位匹配条件时,可实现等角速传动,消除单节万向节带来的转速脉动问题,降低传动过程中的振动与附加载荷。两端的十字轴组件通过带滚针的轴颈与叉形接头配合,保证转动过程中的低摩擦阻力,叉形接头与支座、中间传动轴的连接部位做了限位设计,避免传动过程中出现轴向窜动。

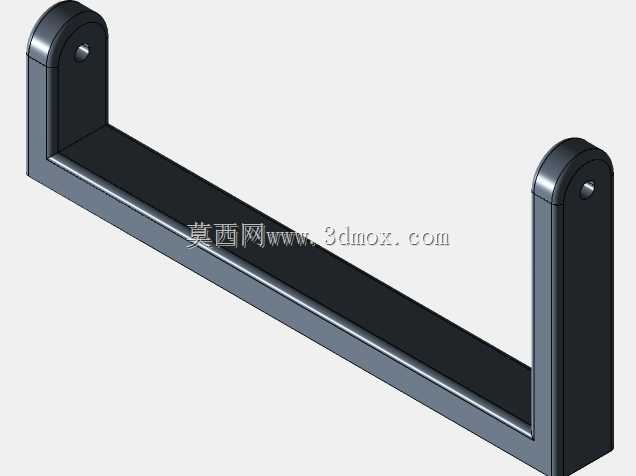

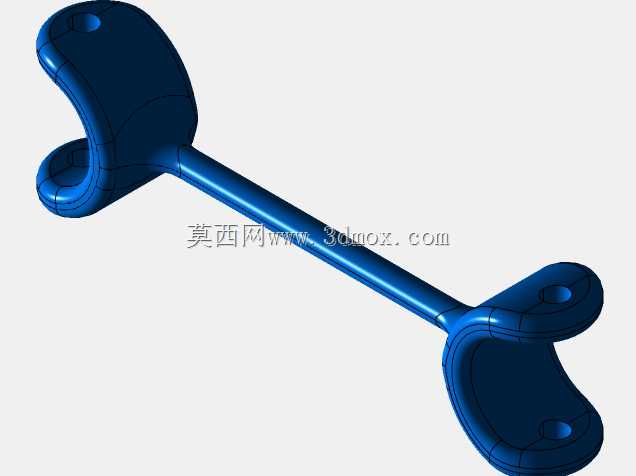

安装边界方面,这套机构的支座采用L型一体式折弯结构,两个安装耳座的同轴度在建模时做了严格约束,支座底面为平面安装基准,预留的安装孔位可直接通过螺栓固定在设备安装基板上,不需要额外制作转接工装。中间传动轴的长度可根据实际传动中心距做参数化调整,十字轴的摆角范围覆盖常规小角度偏移传动需求,可适配两轴夹角在允许范围内的固定角向偏移,也能承受工作过程中小范围的角度动态变化。

设计过程中重点校核了十字轴轴颈的接触应力、叉形接头的抗弯强度,以及中间传动轴的临界转速,避免高转速工况下出现共振问题。传动过程中,扭矩从一端叉形接头输入,通过十字轴传递至中间传动轴,再经另一端十字轴传递至输出端,整个传动链无冗余零件,结构紧凑,传动效率高,维护时仅需定期对十字轴轴颈部位补充润滑脂即可,适合在中小扭矩的传动场景中使用,比如小型试验台的动力传输、非标设备的联动机构、教学演示台架的传动单元搭建,都可以直接参考这套结构做适配调整。建模时对各个运动副做了干涉检查,全行程摆动过程中零件之间无碰撞、无卡滞,运动轨迹顺滑,可直接用于运动仿真验证传动特性,也能作为基础结构衍生出不同负载等级的万向节传动方案。
